钢混组合结构桥梁的发展和应用继续教育自测答案

浅谈钢-混凝土组合桁梁桥的种类与应用钢-混凝土组合结构能够发挥钢结构和混凝土各自的优点，是当今桥梁工程中的一个重要的结构形式。

无论是跨越天堑的特大桥，还是横跨溪流的小跨径桥，钢—混凝土组合结构桥梁都可应用于其中。

现代桥梁工程发展至今，钢—混凝土组合结构已经有较为广泛的应用，是继钢结构、钢筋混凝土结构、预应力混凝土结构、砖石混凝土结构之后的第五大类结构。

一．钢-混组合梁桥的组成钢-混组合梁桥可按照不同的钢梁组成形式大致分为：钢—混凝土组合板梁桥、钢—混凝土组合箱梁桥与钢—混凝土组合桁梁桥（以下简称“组合桁梁桥”）。

以下将对这几种钢混组合梁桥的结构及受力特点进行介绍。

1.钢—混凝土组合板梁桥这种形式的组合梁桥的钢主梁主要是工字形截面钢梁，关于这种桥型，我国早期的桥梁中有些应用，但跨度有限，因此目前应用较少。

钢主梁和混凝土桥面板通过剪力连接件组合，共同工作。

工字型的钢板梁一般由3块钢板焊接而成。

为了充分发挥钢材的抗拉能力强的特性，工字梁的下翼缘可以适当加厚或加宽，有时为了满足施工需要，在各个主梁之间设置横向支撑。

2.钢-混凝土组合箱梁桥在大跨度的组合梁桥中，组合箱梁桥是常采用的截面形式。

，该桥有钢筋混凝土翼板和箱型钢梁组成，两者通过连接件连接。

与工字型截面的组合钢板梁桥相比，组合箱梁的抗扭刚度较大，因此适合在高跨比较大或扭转较大的跨线桥和弯桥中使用。

目前我国的组合箱梁桥大多应用于城市立交桥、高速公路跨线桥等。

钢-混凝土组合箱型梁发展出了一种新形式——波形钢腹板组合梁桥。

与传统的混凝土箱梁相比，波形钢腹板组合梁桥用波形的钢腹板代替了混凝土腹板。

上部是混凝土顶板，顶板内常会设置体内索以施加预应力，同样混凝土底板也会设置体内索。

有的波形钢腹板桥会在箱内设置体外索施加预应力。

这种结构能有效利用施加的预应力，同时能够防止腹板的局部失稳。

3.钢-混凝土组合桁梁桥钢桁架与混凝土板相组合，可以形成钢-混凝土组合桁梁桥，混凝土桥面板在这种结构中作为受力的一部分，可以节省钢材的使用，并能提高整体刚度和降低桁高。

试题
第1题
桥梁健康监测的主要内容为（）
A.外部环境监测，通行荷载监测，结构关键部位内力监测，结构几何形态监测，结构自振特性监测，结构损伤情况监测等；
B.风载、应力、挠度、几何变位、自振频率；
C.外观检查、病害识别、技术状况评定；
D.主要材质特性、承载能力评定。

答案:A
您的答案：A
题目分数：5
此题得分：5.0
批注：
第2题
对于连续刚构桥梁外部环境监测的最重要内容为（）
A.风速、风向；
B.温度；
C.湿度；
D.降雨量；
答案:B
您的答案：B
题目分数：5
此题得分：5.0
批注：
第3题
通行荷载监测重点关注参数为（）
A.通行车辆尺寸和数量；
B.通行车辆的轴重和轴距，交通流量；
C.大件运输车辆；
D.超限运输车辆。

答案:B
您的答案：B
题目分数：5
下面哪一种类型桥梁不需要安装健康监测系统（）
A.超宽桥梁；
B.大型桥梁、结构复杂桥梁；
C.存在问题桥梁或经过加固处理桥梁；
D.新型受力结构桥梁。

答案:A
您的答案：A
题目分数：5
此题得分：5.0
批注：
试卷总得分：90.0
试卷总批注：。

填空题1.拱桥上部结构的主要受力构件是拱圈。

2上承式拱桥的上部结构由主拱圈和拱上建筑组成。

3拱桥的下部结构由桥墩、桥台及基础等组成，用以支承桥跨结构4按照截面的型式可以分为板拱桥、混凝土肋拱桥、箱形拱桥、双曲拱桥、钢管混凝土拱桥和劲性混凝土拱桥.5梁拱组合体系桥是将梁和拱两种基本结构组合起来，一般可分为有推力和无推力两种类型。

6.拱桥的标高主要有四个：即桥面标高、拱顶面标高、起拱线标高和基础底面标高。

7.起拱线标高由矢跨比要求确定8拱的水平推力与垂直反力之比值，随矢跨比的减少而增大。

9.一般情况下，多孔拱桥最好选用等跨分孔的方案。

10.在不等跨连续拱桥相邻两孔中，大跨径用矢跨比较大的拱。

11.拱肋是拱桥的主要承重结构，可由混凝土、钢筋混凝土、劲性骨架混凝土组成。

12.拱肋的截面型式分为实体矩形、工字形、箱形、管形和劲性骨架混凝土箱形等。

81. 按受力特征混凝土梁桥可分为简支梁桥连续梁桥悬臂梁桥等三种基本体系。

82. 刚构桥按受力体系可分为连续刚构桥、斜腿刚构桥、门式刚构桥和型刚构桥等四种主要类型。

108. 梁式桥的支座一般分为固定支座和活动支座两种。

109. 橡胶支座一般可分为板式橡胶支座、四氟橡胶滑板支座、球冠圆板式橡胶支座和盆式橡胶支座四类。

110. 板式橡胶支座一般不分固定支座和活动支座。

111. 对于斜桥或圆形柱墩的桥梁可采用圆形板式橡胶支座90.板桥按施工方法可分为整体式板桥和装配式板桥91.装配式简支梁桥按主梁的横截面形式可分为Ⅱ型、T型箱型三种基本类型。

92. 支架形式应根据桥孔跨径桥位处地形和地质条件水位高低及漂流物影响等因素合理选择。

124. 支架按材料可分为木支架、钢支架钢木混合支架和万能杆件拼装支架等。

125. 模板按其装拆方法分类，可分为拼装式整体式1.桥梁的基本组成部分一般由上部结构下部结构支座、附属设施等几部分组成。

2. 按桥梁受力体系分，桥梁的基本体系有梁式桥拱式桥刚构桥悬索桥、斜拉桥。

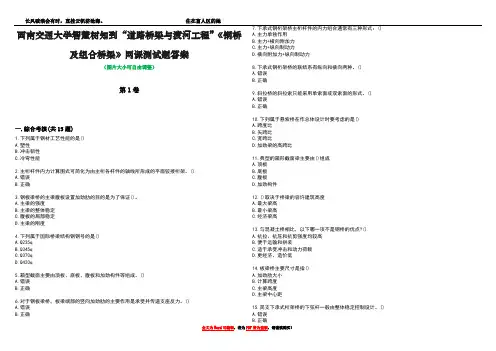

西南交通大学智慧树知到“道路桥梁与渡河工程”《钢桥及组合桥梁》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.下列属于钢材工艺性能的是()A.塑性B.冲击韧性C.冷弯性能2.主桁杆件内力计算图式可简化为由主桁各杆件的轴线所形成的平面铰接桁架。

()A.错误B.正确3.钢板梁桥的主梁腹板设置加劲肋的目的是为了保证()。

A.主梁的强度B.主梁的整体稳定C.腹板的局部稳定D.主梁的刚度4.下列属于国际桥梁结构钢钢号的是()A.Q235qB.Q345qC.Q370qD.Q420q5.箱型截面主要由顶板、底板、腹板和加劲构件等组成。

()A.错误B.正确6.对于钢板梁桥，板梁端部的竖向加劲肋的主要作用是承受并传递支座反力。

()A.错误B.正确7.下承式钢桁架桥主桁杆件的内力组合通常有三种形式：()A.主力单独作用B.主力+横向附加力C.主力+纵向制动力D.横向附加力+纵向制动力8.下承式钢桁架桥的联结系有纵向和横向两种。

()A.错误B.正确9.斜拉桥的斜拉索只能采用单索面或双索面的形式。

()A.错误B.正确10.下列属于悬索桥在作总体设计时要考虑的是()A.跨度比B.矢跨比C.宽跨比D.加劲梁的高跨比11.典型的箱形截面梁主要由()组成A.顶板B.底板C.腹板D.加劲构件12.()取决于桥梁的容许建筑高度A.最大梁高B.最小梁高C.经济梁高13.与混凝土桥相比，以下哪一项不是钢桥的优点?()A.抗拉、抗压和抗剪强度均较高B.便于运输和拼装C.适于承受冲击和动力荷载D.更经济、造价低14.板梁桥主要尺寸是指()A.加劲肋大小B.计算跨度C.主梁高度D.主梁中心距15.简支下承式桁架桥的下弦杆一般由整体稳定控制设计。

()A.错误B.正确第2卷一.综合考核(共15题)1.斜拉桥总体布置需考虑()A.立面布置B.平面布置C.横向布置D.主梁截面形式及高度的选择2.悬索桥的特点是跨越能力大、受力明确、结构轻型美观、抗震能力好、便于用悬吊法施工。

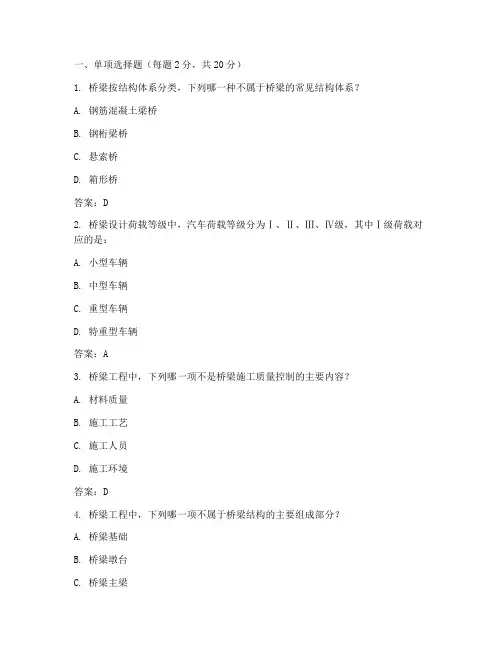

一、单项选择题（每题2分，共20分）1. 桥梁按结构体系分类，下列哪一种不属于桥梁的常见结构体系？A. 钢筋混凝土梁桥B. 钢桁梁桥C. 悬索桥D. 箱形桥答案：D2. 桥梁设计荷载等级中，汽车荷载等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ级，其中Ⅰ级荷载对应的是：A. 小型车辆B. 中型车辆C. 重型车辆D. 特重型车辆答案：A3. 桥梁工程中，下列哪一项不是桥梁施工质量控制的主要内容？A. 材料质量B. 施工工艺C. 施工人员D. 施工环境答案：D4. 桥梁工程中，下列哪一项不属于桥梁结构的主要组成部分？A. 桥梁基础B. 桥梁墩台C. 桥梁主梁D. 桥梁支座答案：D5. 桥梁工程中，下列哪一种桥梁施工方法适用于跨径较小的桥梁？A. 预应力混凝土施工B. 轻型钢结构施工C. 桥梁整体吊装D. 桥梁拼装施工答案：B6. 桥梁工程中，下列哪一项不属于桥梁施工安全管理的主要内容？A. 施工现场安全管理B. 施工人员安全培训C. 施工机械设备安全管理D. 施工进度管理答案：D7. 桥梁工程中，下列哪一项不是桥梁施工中常见的质量问题？A. 混凝土裂缝B. 钢筋锈蚀C. 桥梁墩台位移D. 桥梁伸缩缝损坏答案：D8. 桥梁工程中，下列哪一种桥梁施工方法适用于大跨度桥梁？A. 钢筋混凝土施工B. 钢桁梁施工C. 悬索施工D. 预应力混凝土施工答案：C9. 桥梁工程中，下列哪一项不属于桥梁施工中常见的自然灾害？A. 地震B. 飓风C. 地质灾害D. 气候变化答案：D10. 桥梁工程中，下列哪一项不是桥梁施工中的施工质量控制措施？A. 材料进场检验B. 施工过程控制C. 施工验收D. 施工人员培训答案：D二、多项选择题（每题3分，共30分）1. 桥梁工程中，桥梁结构的主要组成部分包括：A. 桥梁基础B. 桥梁墩台C. 桥梁主梁D. 桥梁支座E. 桥梁伸缩缝答案：ABCDE2. 桥梁工程中，桥梁施工质量控制的主要内容有：A. 材料质量B. 施工工艺C. 施工人员D. 施工环境E. 施工进度答案：ABCD3. 桥梁工程中，桥梁施工安全管理的主要内容有：A. 施工现场安全管理B. 施工人员安全培训C. 施工机械设备安全管理D. 施工质量E. 施工进度答案：ABC4. 桥梁工程中，桥梁施工中常见的质量问题有：A. 混凝土裂缝B. 钢筋锈蚀C. 桥梁墩台位移D. 桥梁支座损坏E. 桥梁伸缩缝损坏答案：ABCDE5. 桥梁工程中，桥梁施工中常见的自然灾害有：A. 地震B. 飓风C. 地质灾害D. 洪水E. 雪灾答案：ABCDE6. 桥梁工程中，桥梁施工质量控制措施包括：A. 材料进场检验B. 施工过程控制C. 施工验收D. 施工人员培训E. 施工机械设备检验答案：ABCD7. 桥梁工程中，桥梁施工安全管理措施包括：A. 施工现场安全管理B. 施工人员安全培训C. 施工机械设备安全管理D. 施工质量E. 施工进度答案：ABC8. 桥梁工程中，桥梁施工中常见的施工方法有：A. 钢筋混凝土施工B. 钢桁梁施工C. 悬索施工D. 桥梁拼装施工E. 桥梁整体吊装答案：ABCDE9. 桥梁工程中，桥梁施工中常见的施工质量控制指标有：A. 混凝土强度B. 钢筋位置C. 桥梁墩台垂直度D. 桥梁支座间隙E. 桥梁伸缩缝间隙答案：ABCDE10. 桥梁工程中，桥梁施工中常见的施工安全措施有：A. 个人防护用品使用B. 施工现场警示标志C. 施工机械设备检查D. 施工人员安全培训E. 施工现场交通管理答案：ABCDE三、判断题（每题2分，共20分）1. 桥梁工程中，桥梁基础是桥梁结构的主要组成部分。

桥梁工程测试题及参考答案一、单项选择题1. 桥梁工程中，以下哪种类型的桥梁适用于跨度较大的河流？A. 拱桥B. 梁桥C. 悬索桥D. 支承桥答案：C2. 在桥梁设计中，以下哪个参数不是影响桥梁承载力的主要因素？A. 材料强度B. 结构形式C. 桥梁高度D. 桥梁宽度答案：C3. 桥梁工程中，以下哪种材料适用于大跨度桥梁的主梁？A. 钢筋混凝土B. 钢筋C. 钢材D. 木结构答案：C4. 在桥梁施工过程中，以下哪个环节是桥梁施工质量控制的关键？A. 施工准备B. 施工过程C. 施工验收D. 施工组织答案：B5. 桥梁工程中，以下哪种检测方法可以检测桥梁结构的应力？A. 非破损检测B. 破损检测C. 地震检测D. 超声波检测答案：A6. 桥梁工程中，以下哪种施工方法适用于高桥墩的施工？A. 钢筋混凝土施工B. 模板施工C. 预制构件施工D. 喷射混凝土施工答案：C7. 在桥梁设计中，以下哪种类型的桥梁适用于快速通行的道路？A. 梁桥B. 拱桥C. 悬索桥D. 斜拉桥答案：D8. 桥梁工程中，以下哪种施工方法适用于大型桥梁的施工？A. 混凝土施工B. 钢筋施工C. 预制构件施工D. 模板施工答案：C9. 在桥梁设计中，以下哪个参数是影响桥梁稳定性的主要因素？A. 材料强度B. 结构形式C. 桥梁高度D. 桥梁宽度答案：B10. 桥梁工程中，以下哪种施工方法适用于深水桥梁的施工？A. 钢筋混凝土施工B. 模板施工C. 预制构件施工D. 喷射混凝土施工答案：A二、多项选择题1. 桥梁工程中，以下哪些因素会影响桥梁的施工进度？A. 施工组织B. 施工技术C. 施工材料D. 施工人员E. 施工环境答案：ABCDE2. 桥梁工程中，以下哪些施工方法可以保证桥梁的施工质量？A. 预制构件施工B. 钢筋混凝土施工C. 模板施工D. 施工检测E. 施工验收答案：ABCDE3. 桥梁工程中，以下哪些材料适用于桥梁的施工？A. 钢筋混凝土B. 钢材C. 木结构D. 预制构件E. 喷射混凝土答案：ABDE4. 桥梁工程中，以下哪些检测方法可以检测桥梁结构的裂缝？A. 非破损检测B. 破损检测C. 地震检测D. 超声波检测E. X射线检测答案：ABDE5. 桥梁工程中，以下哪些因素会影响桥梁的使用寿命？A. 材料强度B. 结构形式C. 施工质量D. 施工环境E. 使用频率答案：ABCDE三、判断题1. 桥梁工程中，拱桥适用于跨度较大的河流。

浅谈钢-混组合梁结构在大跨度连续梁桥中的应用发布时间：2023-01-29T08:41:55.448Z 来源：《工程建设标准化》2022年第37卷16期作者：姜传杆[导读] 钢-混凝土组合梁是指将钢梁与混凝土桥面板通过抗剪连接件连接成整体并考虑共同受力的桥梁结构形式。

姜传杆南京交通建设管理集团有限公司江苏南京 210000摘要：钢-混凝土组合梁是指将钢梁与混凝土桥面板通过抗剪连接件连接成整体并考虑共同受力的桥梁结构形式。

组合结构桥梁将抗拉性能强的钢材、抗压性能强的混凝土分别合理地用在构件的受拉区及受压区，极大限度地追求高性能和经济性；由于钢、混凝土两种材料的合理组合，组合结构桥梁的力学性能和经济性均好过钢结构桥梁或者混凝土桥梁。

目前国内钢-混凝土组合连续梁桥多应用在25-60m，更大跨度组合梁桥多采用斜拉桥。

在大跨度连续梁桥中由于负弯矩区桥面板受拉的受力特点，目前还未得到大面积应用。

本文将通过南京市绿都大道跨秦淮新河大桥的工程实例，对钢-混凝土组合梁在大跨度连续梁桥中的应用进行研究和探讨。

关键词：钢-混凝土组合梁、大跨度连续梁、粗骨料活性粉末混凝土1钢-混凝土组合梁结构特点组合结构桥梁将抗拉性能强的钢材、抗压性能强的混凝土分别合理地用在构件的受拉区及受压区，钢梁和混凝土板通过抗剪连接件组合成一个整体而共同工作的梁，在荷载作用下，混凝土板主要承受压力，钢梁主要承受拉力，更好地发挥钢和混凝土各自的材质特点，极大限度地追求高性能和经济性。

2钢-混凝土组合梁桥在国内的应用国内桥梁过去多采用钢筋混凝土和预应力混凝土桥以及圬工拱桥等结构形式，对于等级较高、跨度较大的桥梁则选用钢桁桥，近20年为建设大跨度跨线桥及高架桥，可以降低结构高度的钢混组合结构得到了快速发展。

1991年，上海市南浦大桥建造了首座钢混组合梁斜拉桥；1993年北京市国贸桥是首座采用钢-混凝土组合板组合梁的桥梁；2000年，芜湖长江大桥是国内首座钢桁混凝土组合结构；2000年，深圳北站大桥是国内首座组合梁悬吊桥面系的钢管混凝土拱桥；2004年，云南祥临澜沧江大桥是国内首座钢混组合梁悬索桥；2005年，河南省泼河大桥是国内第一座波形钢腹板连续箱梁桥。
