风量调节阀国家标准风量调节阀是一种用于调节管道内气体流量的设备，广泛应用于工业生产和建筑领域。
为了规范风量调节阀的设计、制造和应用，国家制定了一系列标准，以确保产品质量和使用安全。
本文将就风量调节阀国家标准进行介绍和解读，希望能为相关行业提供参考和指导。
首先，风量调节阀的国家标准主要包括产品设计、材料选用、性能要求、试验方法、验收规则等内容。
其中，产品设计要求包括结构尺寸、材料厚度、密封性能等方面的规定，以确保风量调节阀在使用过程中能够稳定可靠地工作。
材料选用要求主要涉及阀体、阀盖、阀板等部件的材质和强度等指标，以保证产品的耐腐蚀性和使用寿命。
性能要求包括密封性能、流量特性、耐压能力等方面的要求，以确保风量调节阀在各种工况下都能够满足要求的性能指标。
试验方法和验收规则则是对风量调节阀进行检测和验收时的具体操作步骤和标准要求。
其次，风量调节阀国家标准的制定对行业发展和产品质量具有重要意义。
一方面，标准的制定能够促进行业技术的进步和产品质量的提高。
通过规范产品的设计、制造和检测流程，可以有效提升风量调节阀的性能和可靠性，满足不同工况下的使用需求。
另一方面，标准的制定还能够促进行业内的良性竞争和技术交流。
在统一的标准框架下，各生产企业可以在公平竞争的基础上不断创新，提高产品质量和技术水平，推动整个行业的发展。
最后，作为行业从业者，我们应当充分理解和遵守风量调节阀国家标准，确保产品的设计、制造和使用符合标准要求。
在产品设计阶段，应当严格按照标准的要求进行设计和选材，确保产品的性能和质量。
在生产制造过程中，应当严格执行标准的工艺流程和检测要求，确保产品的合格率和稳定性。
在产品使用和维护过程中，应当严格按照标准的操作规程进行使用和维护，确保产品的安全可靠性和使用寿命。
总之，风量调节阀国家标准的制定和执行对于行业发展和产品质量具有重要意义。
作为从业者，我们应当充分理解和遵守标准要求，促进行业的健康发展和产品质量的提升。
散流器式及密闭式风量调节阀简介风量调节阀在空调通风系统中有着广泛的应用，本篇文章为您介绍的是散流器风量调节阀和密闭式风量调节阀。
散流器风量调节阀的构造：该种类型的风量调节阀是在原有导流叶片、边框、中心轴头的基础上，设计出由固定的导向调节板及其弧形槽孔，活动的导向传动板及其斜槽孔。
多个导流叶片处于不同的角度时可控制风量的大小。
散流器风量调节阀的工作原理：导流叶片上的导向轴头构成导流叶片角度控制机构，该控制机构包括：固定的导向调节板、可上下移动的导向传动板及导流叶片上一侧轴向布置的导向轴头。
导向调节板支承与导向轴头处于同侧的中心轴头，导向调节板上开有弧形槽孔，导向轴头穿插入弧形槽孔内、且运动轨迹与弧形槽孔吻合；导向传动板布置于导向调节板背后且与之并列平行，导向传动板上开有斜槽孔，导向轴头穿过弧形槽孔与斜槽孔配合，形成所似套筒、滑块摇杆传动机构。
利用套筒、滑块摆杆传动机构的原理，通过调节螺栓带动导向传动板作上下移动，实现对导流叶片转动角度的控制。
这样的结构，具有导流叶片角度调节灵活方便、导流叶片定位牢固可靠、风振噪声小的优点。
在简单的了解了散流器风量调节阀以后，接下来的文章我们为您讲解密闭式风量调节阀：密闭式风量调节阀相对于其他类型的风量调节阀有更多的优势，重要的一点就是密闭性能相当的好，而且更轻巧、灵活、平稳、防止局部卡死。
我们来对密闭式风量调节阀做一个全面的剖析。
一、产品特点（l）该风量调节阀接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。
（2）该风量调节阀叶片为对开式，在通风、空气调节、空气净化系统中作为调节阀，优越于平行形式的阀门（即顺开式）。
（3）密闭式对开多叶调节阀既可作调节用又可作密闭用，适用于有开启要求的系统上。
例如空调系统上的新风阀平排风阀，同样适用于仅作调节阀用或既有密封要求又有调节要求的系统直，一、二次回风阀等等。
（4）通过试验测定，调节阀的气密性好，其相对漏风量在5％左右，调节性能好。
电动风量调节阀尺寸规格电动风量调节阀是一种用于调节管道系统中气体或液体流量的设备。
它通过改变阀门的开度来控制流体的流量大小，从而实现系统的自动调节和控制。
而电动风量调节阀的尺寸规格是决定其适用范围和性能的重要参数。
在选择电动风量调节阀尺寸规格时，需要考虑以下几个方面：1. 管道直径：电动风量调节阀的尺寸应与管道直径相匹配。
如果阀门的尺寸过大，会导致无法完全关闭或造成泄漏；如果阀门的尺寸过小，会限制流体的流量和压力。
因此，必须根据管道的直径选择合适的尺寸规格。
2. 额定流量：电动风量调节阀的尺寸规格也与系统的额定流量有关。
额定流量是指阀门能够处理的最大流体流量。
如果流量超过了额定值，阀门可能无法正常工作或出现故障。
因此，在选择尺寸规格时，必须根据系统的额定流量来确定。
3. 工作压力：电动风量调节阀的尺寸规格还需要考虑系统的工作压力。
工作压力是指阀门能够承受的最大压力。
如果工作压力超过了阀门的承受范围，阀门可能会发生泄漏或损坏。
因此，在选择尺寸规格时，必须根据系统的工作压力来确定。
4. 温度范围：电动风量调节阀的尺寸规格还需要考虑系统的温度范围。
温度范围是指阀门能够承受的最高或最低温度。
如果温度超过了阀门的承受范围，阀门可能会变形、失效或损坏。
因此，在选择尺寸规格时，必须根据系统的温度范围来确定。
根据以上几个方面的考虑，可以确定电动风量调节阀的尺寸规格。
通常情况下，尺寸规格会标明阀门的口径、额定流量、工作压力和温度范围。
例如，一个电动风量调节阀的尺寸规格为DN50，额定流量为50m3/h，工作压力为1.0MPa，温度范围为-20℃~150℃。
总结一下，电动风量调节阀的尺寸规格是根据管道直径、额定流量、工作压力和温度范围等参数来确定的。
正确选择尺寸规格可以确保阀门能够正常工作，达到预期的调节效果。
因此，在选购电动风量调节阀时，需要仔细考虑以上几个方面，并选择合适的尺寸规格。
妥思风量调节阀CVD 安装指导手册妥思空调设备（苏州）有限公司妥思风量调节阀CVD安装指导手册1.CVD风量调节阀简介妥思CVD型风量调节阀是妥思公司为中国市场推出的空调通风系统中风量调节和压力控制的阀门。
CVD型调节阀为用户提供方形和圆形阀门，可选配手动机构、电动弹簧复位、电动双位、电动连续调节执行器等，形式多样能满足用户不同要求。
CVD型风量调节阀根据用户要求，叶片可做成平行叶片、对开叶片形式。
圆形阀门也可做成碟阀。
(1)手动风量调节阀示意图(2)电动风量调节阀示意图2. 风量调节阀安装指导说明风量调节阀的选用与安装依据下列国家规范与标准以及建筑标准设计图集执行《采暖通风与空气调设计规范》GB50019-2003《通风与空调工程施工质量验收规范》GB50423-2002《洁净室施工及验收规范》JGJ71-90《风量调节阀》JB/77228-94《通风管道技术规程》JGJ141-2004《薄钢板法兰风管制作及安装》07K133《风管支吊架》03K132《管道与设备保温》98R418《管道与设备保冷》98R419风量调节阀安装，依据国家建筑标准设计图集07K120《风阀选用与安装》进行。
说明如下：1．运到施工现场的风阀产品，安装单位应报监理验收，根据装箱清单开箱查验合格证、检测报告和安装指导说明文件等，逐个校验产品的型号、规格、材质、标识及控制方式是否符合设计文件的规定，并应做好记录和各方签字确认。
2．风阀在就位安装之前应逐个检测其结构是否牢固、严密，进行开关操作试验，检查是否灵活可靠；对电动风阀要逐个通电试验并检测，做好试验记录。
3．风阀就位前必须检查其适用范围、安装位置、气流方向和操作面是否正确。
4．风阀的开闭方向、开启角度应在可视面有准确的标识。
5．安装在高处的风阀，其手动操纵装置宜距露面或操作平台1.5-1.8m。
6．风阀的操作面距墙、顶和其他设备、管道的有效距离不得小于200mm，且风阀不应安装于结构层或孔洞内。

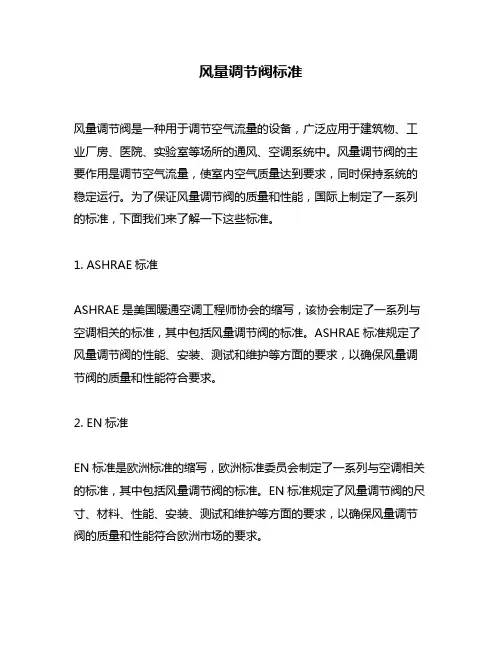

风量调节阀标准风量调节阀是一种用于调节空气流量的设备，广泛应用于建筑物、工业厂房、医院、实验室等场所的通风、空调系统中。
风量调节阀的主要作用是调节空气流量，使室内空气质量达到要求，同时保持系统的稳定运行。
为了保证风量调节阀的质量和性能，国际上制定了一系列的标准，下面我们来了解一下这些标准。
1. ASHRAE标准ASHRAE是美国暖通空调工程师协会的缩写，该协会制定了一系列与空调相关的标准，其中包括风量调节阀的标准。
ASHRAE标准规定了风量调节阀的性能、安装、测试和维护等方面的要求，以确保风量调节阀的质量和性能符合要求。
2. EN标准EN标准是欧洲标准的缩写，欧洲标准委员会制定了一系列与空调相关的标准，其中包括风量调节阀的标准。
EN标准规定了风量调节阀的尺寸、材料、性能、安装、测试和维护等方面的要求，以确保风量调节阀的质量和性能符合欧洲市场的要求。
3. ISO标准ISO是国际标准化组织的缩写，该组织制定了一系列与空调相关的标准，其中包括风量调节阀的标准。
ISO标准规定了风量调节阀的尺寸、材料、性能、安装、测试和维护等方面的要求，以确保风量调节阀的质量和性能符合国际市场的要求。
4. GB标准GB是中国国家标准的缩写，中国国家标准化委员会制定了一系列与空调相关的标准，其中包括风量调节阀的标准。
GB标准规定了风量调节阀的尺寸、材料、性能、安装、测试和维护等方面的要求，以确保风量调节阀的质量和性能符合中国市场的要求。
总之，风量调节阀的标准是保证其质量和性能的重要保障，各国制定的标准虽然有所不同，但都是为了确保风量调节阀的质量和性能符合市场需求。
因此，在选择风量调节阀时，应该根据实际需求选择符合相应标准的产品，以保证系统的稳定运行和室内空气质量的达标。
多叶风量调节阀的组成及特点风量调节阀是工业厂房、民用建筑的通风、空气调节及空气净化工程中不可缺少的中央空调末端配件，一般用在空调，通风系统管道中，用来调节支管的风量，也可用于新风与回风的混合调节。
那您知道什么是多叶风量调节阀么？多叶风量调节阀又最适合什么样的场所使用么？下面的篇章将为您讲解多叶风量调节阀的组成及特点。
简单来说，风量调节阀是一个大类，其中包括蝶阀(单叶调节阀)、顺开调节阀、多叶调节阀等。
风量调节阀有一种基本的结构，就是在风管中心置一块阀板（挡板），阀板可以围绕一根与阀板平行的中间轴现转，通过转动改变阀板与风管截面的角度，使风管的流通截面发生变化达到改变风量的目的。
单一的阀板为了承受风压，必须做得较为厚重，另外阀板转动需要占用的空间较大，所以改成多个并列的阀板，象百叶窗一样排列转动，同样可以达到调整风量的目的。
所谓多页，就是把一扇门换成百叶窗（实际多数只有2~4页），加上用电动机来控制旋转，就成了电动多叶风量调节阀。
这样就能比较快速的了解什么是多叶风量调节阀了。
多叶风量调节阀多适用于建筑物的过道、楼梯前室及竖井的墙上，亦可用作防烟系统的加压送风口。
多叶风量调节阀组成列表：名称：功能：钢套筒硅胶气囊①在排风量过大时膨胀，以减小风口截面积；②在排风量减小时收缩，以增大风口截面积；密封圈金属弹簧片在了解了多叶风量调节阀的组成结构以后，下面将为您讲解风量调节阀的工作原理及特点。
多叶风量调节阀（）多叶风量调节阀主要功能、特点：①与格栅配套使用排除室内所有有害气体；②在风口末端保持风量平衡③平时常闭，输入DC24V电信号排烟口迅速开启。
④手动开启，手动复位关闭。
⑤输出开启动作信号，联锁其他排烟风机。
关注润田，关注更多通风空调设备最新信息！！。
3/1.3/CH/1 风量调节阀VCD型妥思空调设备（苏州）有限公司苏州工业园区东兴路7号#3厂房邮编：215006电话：*************/72/73传真：*************网址：电子信箱：*********************上海办事处电话：************/39北京办事处电话：************/48广州办事处电话：************/69目录·描述——————————————2描述2结构·材料3标准型号5安装细节·法兰钻孔细节8产品范围9技术数据·参数表10技术数据11订货须知12妥思VCD型多叶风量调节阀是专门为通风空调系统中风量调节和压力控制而设计的。
而且，C2型调节阀的边缘和顶端还带有密封，在风阀关闭时的漏风量能够满足UL 555S Class II 的标准。
VCD型调节阀可为用户提供方型、矩形、圆形和椭圆形的调节阀。
风阀外框体坚固耐用，可与带法兰框的风管直接连接，或接一段连接短管。
风阀叶片顶端带有沟槽，可在关闭时使阀门进行自锁，减少漏风。
阀门叶片为平行动作，也可提供对开型叶片。
叶片顶端和侧面的密封措施使阀门可用于低泄漏量要求的场合。
根据要求，该类风阀可以装配手动限位四分仪，也可配备电动执行器。
结构·材料——————————————3VCD …P …E 型风阀VCD 型风阀平行叶片结构 - 风阀外框和叶片采用镀锌钢板，满足BS 2989 Z2 G275M 标准或同类标准。
- 风阀轴承材料为青铜，可以耐300℃的高温。
- 叶片由直径是12mm 的轴相连接，轴体材料为不锈钢。
- 对平行动作的叶片，标准连接为叶片面连接。
或者对平行或对开型的阀门也可以选择侧连接。
- 叶片与8mm 直径的不锈钢连杆的连接是与直径为16mm 铜插销采用插销式方法连接。
VCP 型风阀 - 基本结构同VCD 型风阀，但是阀门叶片、驱动轴以及两者之间的固定件的材料为不锈钢（满足Grade 304或同类标准）。
风量调节阀的规范要求风量调节阀是一种常见的流体控制设备，广泛应用于空调、风机、通风系统等领域。
作为一个重要的控制元件，风量调节阀的性能和规范要求对于设备的稳定运行和能效提升至关重要。
本文将对风量调节阀的规范要求进行探讨，帮助读者深入了解该设备的特点和应用。
1. 选用合适的阀门类型风量调节阀有多种不同类型可供选择，包括蝶阀、调节阀和风流调节阀等。
在选择阀门类型时，需要考虑流体介质、工作压力和温度等因素。
要确保阀门能够提供准确的流量调节和良好的密封性能，以满足系统的需要。
2. 确定适当的通径和阀门尺寸根据风量调节阀所处的系统位置和流体参数，确定适当的通径和阀门尺寸是非常重要的。
通常情况下，阀门的通径应与管道直径相匹配，以减小流体的阻力和压降。
还要根据实际需求确定阀门的尺寸，以保证流量的准确调节和系统的正常运行。
3. 要求稳定的流量特性风量调节阀的流量特性对于实现精确的流量调节至关重要。
不同的阀门类型具有不同的流量特性，如线性特性、快速开启特性和快速闭合特性等。
根据实际需求选择适合的阀门流量特性，以确保风量调节的准确性和控制稳定性。
4. 维护便捷性和耐久性风量调节阀作为一个长期运行的设备，需要具备良好的维护便捷性和耐久性。
阀门的结构设计应符合人性化原则，方便维护人员进行操作和维修。
阀门的材料和制造工艺也需要具备高强度和耐腐蚀性能，以确保阀门的可靠性和使用寿命。
5. 符合相关标准和规范在设计、制造和安装风量调节阀时，需要遵守相关的行业标准和规范。
这些标准和规范可以保证阀门的性能和质量，提高系统的安全性和可靠性。
常见的标准包括国际标准ISO 5167-1和国家标准GB/T 12220等。
对于风量调节阀的规范要求，我们还需要关注以下几个方面：6. 控制精度要求不同的系统对于风量调节的控制精度有不同的要求。
有些系统需要实现较高的精度和稳定性，如实验室空调和洁净室等。
在选择风量调节阀时，需要根据实际需求确定控制精度，并选择相应的阀门类型和流量特性。
风量调节阀标准的相关标准和规范1. 引言风量调节阀是工业领域常用的一种调节装置，用于控制风量在管道中的流动。
为了确保风量调节阀的质量和可靠性，以及保证不同制造商生产的风量调节阀具有一致性和互换性，相关的标准和规范得以制定和执行。
本文将详细介绍风量调节阀标准的制定过程、执行情况和效果。
2. 标准的制定2.1 目的和重要性风量调节阀标准的制定旨在确保风量调节阀的质量和性能符合预期要求，并确保不同制造商提供的产品满足最低的技术要求。
标准化有助于提高工业产品质量、促进技术进步和规范市场秩序，对于促进行业的可持续发展具有重要意义。
2.2 制定机构和程序风量调节阀的标准制定工作通常由国家标准化机构牵头负责。
制定风量调节阀标准的过程通常包括以下步骤：2.2.1 确定制定需求制定标准前，需明确制定标准的目的和范围，以及参与制定的各方的需求和意见，这些需求和意见可以通过调研、讨论会等方式进行收集和整理。
2.2.2 制定草案在明确需求后，制定机构根据相关技术要求和现有的国内外标准，在专家的指导下制定出初步的标准草案。
2.2.3 征求意见和修订标准草案制定完成后，需要征求相关利益相关方（如制造商、用户、专家等）的意见和建议。
通过征求意见的过程，可以改进标准草案的不足之处，确保最终制定的标准具有广泛的参与性和合理性。
2.2.4 审查和批准经过多轮的修订和意见征询后，制定机构会组织相关专家对标准进行审查，并进行最终的修订和批准工作。
审查和批准过程中，需要保证制定标准的公正、透明和科学性。
2.2.5 发布和实施标准最终经过批准后，由有关部门进行发布，并在指定的日期开始实施。
发布后，标准制定机构会组织培训和宣传活动，以推动标准的全面实施和广泛应用。
3. 标准的执行风量调节阀标准的执行是保证标准有效性的重要环节，主要包括以下几个方面：3.1 检验和测试执行标准的首要任务是对风量调节阀的质量进行检验和测试。
检验和测试的方法和要求通常在标准中有详细规定，包括尺寸测量、耐压试验、密封性能测试等。
风量调节阀的构造原理、特点风量调节阀是通过阀门叶片的开合角度来控制风量大小，其启闭转角度为90度，阀门为密闭结构，全闭时漏风量为2%左右，框架、叶片采用优质钢板轧制，手动阀调节机构分为手柄式和蜗轮蜗杆式，通过调节叶片的开合角度来控制风量的大小，电动阀的叶片开合角度由电机控制。
风量调节阀主要特点：1、风阀的框架和叶片均采用镀锌钢板；联杆、方轴等采用45#钢镀锌，耐腐蚀性好。
2、风阀叶片采用1.00mm镀锌钢板冷轧成瓦楞状，双层焊接复合而成，具有极强的刚性和强度。
3、选用烧结青铜含油轴承，摩擦力矩小，无需维护。
4、低泄漏量风量调节阀采用特种的高温弹性橡胶作为密封材料，泄漏量极低。
5、风阀外形有矩形和方圆形两种，圆形风道上选用方圆形风阀，解决了圆形风阀泄漏量大的缺点。
6、由若干单体阀可组成组合阀，组合阀中各单体阀可联动同步运转。
铝合金多叶风量调节阀铝合金多叶风量调节阀安装在空调和通风管道中，通过整阀叶片的开合角度控制风量大小，叶片在可调范围任意位置均可固定，阀轴转动灵活，调节方便。
有手动和电动两种结构形式可供选择.铝合金多叶风量调节阀具有外形美观,重量轻,耐腐蚀等特点.散流器风量调节阀散流器风量调节阀，在原有导流叶片、边框、中心轴头的基础上，设计出由固定的导向调节板及其弧形槽孔，活动的导向传动板及其斜槽孔，导流叶片上的导向轴头构成的导流叶片角度控制机构，利用套筒、滑块摆杆传动机构的原理，通过调节螺栓带动导向传动板作上下移动，实现对导流叶片转动角度的控制。
这样的结构，具有导流叶片角度调节灵活方便、导流叶片定位牢固可靠、风振噪声小的优点。
散流器风量调节阀，包括有边框、装于边框上可绕自身两端的中心轴头转动的导流叶片，多个导流叶片处于不同的角度可控制风量的大小，其特征在于：控制导流叶片转动角度的机构包括有：固定的导向调节板、可上下移动的导向传动板及导流叶片上一侧轴向布置的导向轴头，导向调节板支承与导向轴头处于同侧的中心轴头，导向调节板上开有弧形槽孔，导向轴头穿插入弧形槽孔内、且运动轨迹与弧形槽孔吻合；导向传动板布置于导向调节板背后且与之并列平行，导向传动板上开有斜槽孔，导向轴头穿过弧形槽孔与斜槽孔配合，形成所似套筒、滑块摇杆传动机构。
风量调节阀工作原理风量调节阀，顾名思义，是一种可以调节风量的设备。
它主要是通过改变风道的面积来达到调节风量的目的。
其内部结构通常由闸板、传动器、防火板、支架、电动执行机构等组成。
接下来，我们详细介绍一下风量调节阀的工作原理。
1. 传动器的作用传动器是风量调节阀的核心部件之一。
它通常由手轮或电动机驱动，使闸板开闭。
在闸板启动之前，首先需要将传动器与闸板连接起来。
这是通过将传动器的伸缩杆或者轴与闸板的传动轴相连接而实现的。
然后，当闸板启动时，伸缩杆或轴会随之移动，从而带动传动轴转动，调节风量。
2. 闸板的作用闸板是风量调节阀的重要组成部分之一。
它通常是一块铁板，拥有与风道面积相等的面积。
在闸板启动之前，它被放置在风道中央，阻碍了气流的流动。
当传动器调节传动轴时，闸板就会转动，向其中一侧移动，从而开放一部分风道面积。
通过这种方式，风量可以得到有效的调节。
3. 防火板的作用防火板是安装在风量调节阀上面的可调节的金属板。
其主要是通过预设的弹簧张力调节，避免在墙壁内的风道中发生可燃物品燃烧时引起可能的引燃风险。
如果发生火灾或者爆炸时，它可以自动关闭，并且能够防止火焰和烟气在风道中传播。
4. 电动执行机构的作用电动执行机构是现代风量调节阀上的一种附加设施。
它通常由电动机、减速器、行程开关和控制盒等部分组成。
电机驱动传动器旋转闸门，行程开关检测哪个位置闸板打开闭合，从而控制风量调节。
控制盒可以接入通讯接口，从而可以通过电脑远程控制风量调节阀的开关。
总之，风量调节阀通过改变风道面积的大小来调节风量，并且可以安装防火板等附加设备以提高其安全性能。
风量调节阀在多个行业上应用广泛，例如空调、通风、冷却系统等。
随着科技的发展，风量调节阀在设计、制造和控制方面的智能化水平也在不断提高，为解决各类风量调节问题提供了更加灵活和高效的解决方案。
电动风量调节阀动作机理电动风量调节阀动作机理1.引言电动风量调节阀是一种常见的控制设备，被广泛应用于建筑、工业和机械设备中。
它通过调节管道内流体的流量来实现风量的调节。
本文将详细介绍电动风量调节阀的动作机理，包括其组成部分、工作原理及应用范围。
2.组成部分电动风量调节阀由阀体、阀门、电机、电子控制器等组成。
2.1 阀体阀体是电动风量调节阀的外壳，通常由铜、钢等材料制成，具有良好的密封性和耐腐蚀性。
阀体内部通过一个或多个阀门来控制流体的流量。
2.2 阀门阀门是电动风量调节阀的关键组件，它通过打开或关闭来调节流体的流量。
阀门通常由金属制成，具有良好的耐磨性和耐高温性能。
2.3 电机电机是电动风量调节阀的驱动设备，它通过旋转阀门来控制流体的流量。
电机通常采用直流电机或交流电机，具有较高的转速和扭矩。
2.4 电子控制器电子控制器是电动风量调节阀的智能控制装置，可以根据用户设置的参数来控制阀门的开启程度。
电子控制器通常具有触摸屏或按钮等操作界面，方便用户进行操作和显示相关信息。
3.工作原理电动风量调节阀的工作原理可以分为如下几个步骤：3.1 测量与反馈电子控制器通过传感器对管道内流体的压力、温度和流量进行测量，并将测量结果反馈给控制装置。
3.2 控制信号处理控制装置根据测量结果和用户设置的参数，通过对信号进行处理，生成阀门的控制信号。
3.3 阀门调节阀门根据控制信号的输入，由电机通过连杆机构驱动，实现阀门的开闭或部分开启。
3.4 反馈调整阀门调节后，传感器会再次测量流体的状态，并将调整结果反馈给控制装置。
3.5 循环调节根据反馈结果，控制装置对控制信号进行调整，并再次传递给阀门，实现循环调节。
4.应用范围电动风量调节阀在建筑、工业和机械设备中有广泛的应用。
4.1 建筑应用电动风量调节阀可以应用于中央空调系统中，通过调节空气流量来控制室内温度和湿度，提供舒适的室内环境。
4.2 工业应用电动风量调节阀可以应用于工业生产过程中，通过调节气体或液体流量来控制工艺参数，实现生产自动化和质量控制。
定风量调节阀在通风空调系统中的应用在通风空调系统中，空调设备和风管系统的配合是十分重要的，其中，定风量调节阀是实现空气配送的关键部件之一。
它的作用是通过调节气槽的开度，控制空气的流量和风压，使得在不同的房间内，空气的分配合理、稳定。
本文将从以下几个方面阐述定风量调节阀在通风空调系统中的应用。
一、定风量调节阀介绍定风量调节阀是一种广泛应用于通风空调系统中的阀门。
其基本结构由构成机构、气槽门、液压阀、气槽、等组成。
由于出风口的设计较为先进，可以确保调节性能的稳定性和可靠性，能够适应多种不同的空气分配和配送要求。
定风量调节阀的结构简单，使用方便，易于维护和更换，在实际应用中越来越受到广泛的关注和应用。
二、定风量调节阀在空调系统中的作用1、调节空气的流量和风压定风量调节阀是唯一能够实现恒定性空气配送的关键部件之一，它能够调节空气在风管中的流量和风压，使得每个房间的空气分配合理、稳定，能够使得室内空气密闭、无死角，有效提高空调系统的效能，保证了室内环境的舒适性和健康性。
2、优化系统工作效率通过稳定的空气分配和配送，定风量调节阀能够使空调系统更加有效地工作，进一步优化系统的工作效率。
在高温季节，定风量调节阀能有效地减少室内的温度差异，增加空调系统的运作稳定性，保证充足的冷风输出，提高空调的能耗效率。
3、降低系统噪音定风量调节阀采用了先进的阀门技术，能够使空气流过更光滑，降低室内气流的噪音，增强整个空调系统的安静性和舒适性。
三、定风量调节阀的正确选择和安装定风量调节阀在通风空调系统中的应用是一项复杂的技术，因此，在选择和安装定风量调节阀之前，应先分析空调系统所需的空气流量及风压，再根据房间或区域的尺寸和吸入和排放空气设备的位置和数量，合理配置定风量调节阀的数量和布局方式。
同时，作为关键部件之一，定风量调节阀的正确安装和维护也至关重要。
合理的安装和维护能够使系统更加具有稳定性和可靠性，延长使用寿命，提高系统的效率和舒适性。
风量调节阀的结构原理及应用目前，在国内，风机盘管加新风系统的空调方式还是较普遍，尤其是宾馆客房部分，大部分写字楼、办公楼都采用这种方式。
但在高层建筑内居住、办公的人常常抱怨新风量不足，而设计师往往感到很委屈。
因为从图纸上看，新风量标准的取值并不低，但我们往往忽略了一个问题，如何从设计角度来保证实际效果呢？通常做法是每层设新风机组，走道敷设新风干管，几十根支管分别从总管上接入各房间。
但是如何做到风量一致呢？只需在每支新风支管上加设一只风量调节阀，这样问题就迎刃而解。
风量调节阀（）一个好的空调系统设计，它的排风系统必须很合理，而这一点往往得不到重视。
在民用建筑特别是在高层建筑里，围护结构的气密性很好，只需较少的风量就可以维护房间的正压值。
大约新风量的85～90%必须通过有组织的排风排出室外，这样才能保证送风、排风的风量平衡，否则再多的新风量也无法送进房间。
在民用建筑里，排风一般通过卫生间、开水间等辅助用房排出室外。
除此之外，有时还应再增加一套排风系统，才能保证送、排风平衡。
对于卫生间排风，通常做法是每间卫生间设一、二只卫生间通风器，与排风竖井上的排风机联锁。
我们知道，高层建筑内新风系统应该是一年四季都运行的，相应排风系统也应该是一年四季都运行的。
也就是说，使用卫生间的人不可以去控制卫生间通风器的开启，设卫生间通风器的必要性就没有了。
况且一个大风机带几十个小风机这样的排风系统运行既难匹配，又不经济。
排风量为400m3/h的卫生间通风器噪音就有40dB左右，使卫生间失去宁静。
大量的卫生间通风器也给维护带来很大的麻烦。
为解决这个问题，我们可以取消卫生间通风器，在排风竖井每层支管上加设一只风量调节阀，竖井顶部设一只排风机。
这样的排风系统，能保证各层所排风量大致相等，而系统控制简单，运行可靠，卫生间可以很宁静。
以上篇幅我们为您讲解了风量调节阀的功能，想必您也对风量调节阀有了一定的认识。
下面将为您讲解风量调节阀的工作原理风量调节阀是通过阀门叶片的开合角度来控制风量大小，其启闭转角度为90度，阀门为密闭结构，全闭时漏风量为2%左右，框架、叶片采用优质钢板轧制，手动阀调节机构分为手柄式和蜗轮蜗杆式，通过调节叶片的开合角度来控制风量的大小，电动阀的叶片开合角度由电机控制。
风量调节阀又叫调风门，是工业厂房民用建筑的通风、空气调节及空气净化工程中不可缺少的中央空调末端配件，一般用在空调，通风系统管道中，用来调节支管的风量，也可用于新风与回风的混合调节。
特点：
（1）对开多叶风量调节阀接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。
（2）风量调节阀叶片为对开式和顺开式，在通风、空气调节、空气净化系统中作为调节阀。
（3）通过试验测定，风量调节阀的气密性好，其相对漏风量在5%左右，调节性能好
结构特征：
（1）该风量调节阀在叶片宽度全统一为四种规格，叶片状为菱形双叶片，叶片间采用软搭接，因此密闭性能良好。
（2）风量调节阀阀体构架用2毫米镀锌板冷轧成型后,以二氧化碳气体保护焊接或由普通Q235板加工焊接而成；叶片用1毫米镀锌板冷轧为瓦楞形，两片合成点焊插方轴，或2毫米G235钢板冷压成形，单片冲孔插方轴或焊圆轴。
（3）该调节阀分手动、电动，按所用材料分：铁板、镀锌板、铝合金板、不锈钢板四种，阀体结构及规格尺寸相同
使用范围：
广泛用于工矿、民用建筑暖通空调系统，对空气流量进行精确调节，是实现各种环境下控制通风模式的关键设备之一。
其主要特点是运转灵活、噪声低、泄露量小，(密闭型泄漏量< 0.5%）工作温度区域宽,结构可靠,安全方便
类型：
风量调节阀一般分为以下几种：
（1）对开多叶调节阀、
（2）蝶阀(单叶调节阀)、
（3）顺开调节阀。
