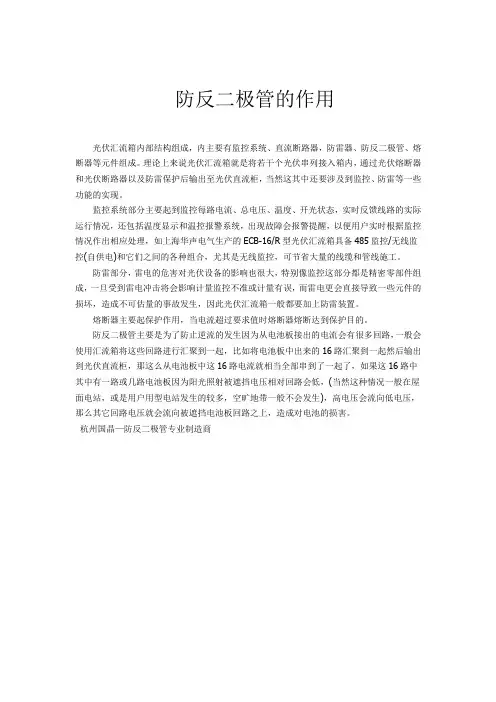

防反二极管的作用
光伏汇流箱内部结构组成，内主要有监控系统、直流断路器，防雷器、防反二极管、熔断器等元件组成。

理论上来说光伏汇流箱就是将若干个光伏串列接入箱内，通过光伏熔断器和光伏断路器以及防雷保护后输出至光伏直流柜，当然这其中还要涉及到监控、防雷等一些功能的实现。

监控系统部分主要起到监控每路电流、总电压、温度、开光状态，实时反馈线路的实际运行情况，还包括温度显示和温控报警系统，出现故障会报警提醒，以便用户实时根据监控情况作出相应处理，如上海华声电气生产的ECB-16/R型光伏汇流箱具备485监控/无线监控(自供电)和它们之间的各种组合，尤其是无线监控，可节省大量的线缆和管线施工。

防雷部分，雷电的危害对光伏设备的影响也很大，特别像监控这部分都是精密零部件组成，一旦受到雷电冲击将会影响计量监控不准或计量有误，而雷电更会直接导致一些元件的损坏，造成不可估量的事故发生，因此光伏汇流箱一般都要加上防雷装置。

熔断器主要起保护作用，当电流超过要求值时熔断器熔断达到保护目的。

防反二极管主要是为了防止逆流的发生因为从电池板接出的电流会有很多回路，一般会使用汇流箱将这些回路进行汇聚到一起，比如将电池板中出来的16路汇聚到一起然后输出到光伏直流柜，那这么从电池板中这16路电流就相当全部串到了一起了，如果这16路中其中有一路或几路电池板因为阳光照射被遮挡电压相对回路会低，(当然这种情况一般在屋面电站，或是用户用型电站发生的较多，空旷地带一般不会发生)，高电压会流向低电压，那么其它回路电压就会流向被遮挡电池板回路之上，造成对电池的损害。

杭州国晶—防反二极管专业制造商。

直流电机反接二极管直流电机是一种将直流电能转化为机械能的设备，广泛应用于各个领域。

在直流电机的运行过程中，为了避免电机在停止运转后的自由旋转，常常需要在电机的两端接入一个二极管。

这个二极管被称为反接二极管，其作用是防止电机在停止供电时由于电机的惯性而继续旋转，从而保护电机及其周边设备的安全运行。

直流电机反接二极管的工作原理非常简单。

当电机运行时，电流从电源经过电机，并沿着电机的线圈流动，驱动电机的转动。

而当电机停止运行时，电流不能立即消失，而是会继续在电机的线圈中流动，由于电机的转动惯性，电流会产生一个反向的电压。

这个反向的电压会造成电机两端的电压升高，如果没有反接二极管，这个过电压会对电机和周边设备造成严重的损害。

反接二极管的作用是在电机停止供电时形成一条回路，使电流能够继续流动，从而将过电压的能量消耗掉。

当电机停止供电时，电流会通过反接二极管流回电源，而不会引起电机两端电压的升高。

反接二极管通过提供一个低阻抗的通路，将电流引导回电源，从而保护电机和周边设备的安全运行。

为了确保反接二极管的正常工作，需要注意以下几点。

首先，反接二极管的极性必须正确连接，通常情况下，二极管的阳极连接到电机的正极，阴极连接到电机的负极。

其次，反接二极管的额定电流和额定电压必须大于电机的工作电流和工作电压，以确保它能够承受电机停止供电时产生的过电压。

最后，反接二极管的导通压降要尽可能小，以减少对电机的功耗影响。

直流电机反接二极管是保护电机及其周边设备的重要组成部分。

它通过提供一个低阻抗的通路，将电流引导回电源，消耗过电压的能量，从而保护电机和周边设备的安全运行。

正确连接和选择反接二极管对于电机的正常工作至关重要，只有这样才能确保电机长时间稳定运行，并延长电机的使用寿命。

组件中旁路二极管和防反充二极管
太阳能电池也是一种二极管，它的伏安特性如下图所示：
图示中太阳能电池的反向击穿电压在17V左右。

反向击穿电压与电池片的厚度有关，不同厚度的电池片击穿电压会不同。

一般不会低于10V。

一、旁边二极管的必要性
当组件中有一片电池片被挡时，如下图所示：
1、当负载短路时，组件电压超过电池片的反向击穿电压，则组件的所有功率都作用在被遮挡的电池片上。

2、当负载不是短路，组件电压超过电池片的反向击穿电压，则组件的所有功率被被遮挡的电池片和负载分担。

3、当负载不是短路，比如是一个蓄电池，被挡电池片没有反向击穿，则被挡电池片上的电阻很大，电流很小，功率当然也是很小。

处于1、2两种情况都有可能产生热斑效应。

处于3时不会发生热斑效应。

如果没有旁路二极管，当负载短路，则整串组件的电压都会加到被遮挡电池片上，电池片很容易反向击穿，可能产生热斑效应。

加上旁路二极管后，上图Ux的值不会超过0.6V。

相当于，只有整串组件的一半电压作用在被遮挡的电池片上。

该电池片不会反向击穿，不会产生热斑效应。

二、防反充二极管的必要性。

多路组件并联，则其它的组件都会给它供电。

可能会产生热斑效应。

不会产生热斑效应。

三、两串17V组件并联的两种方案：
方案1：
该方案加工难度大。

方案2：
该方案当其中一个串联支路被遮挡，与它并联的一串会给它供电，但不会产生太
高的热量，不至于会出现热斑现象。

（推荐）
