射线无损检测重点工作总结
射线无损检测是一种非破坏性检测技术，广泛应用于工业领域，用于检测材料
内部的缺陷和异物。
在工业生产中，射线无损检测的重点工作包括以下几个方面：首先，确定检测目标。
在进行射线无损检测之前，需要明确检测目标，包括要
检测的材料类型、检测的缺陷类型以及检测的深度和位置等。
只有明确了检测目标，才能有针对性地选择合适的检测方法和设备。
其次，选择合适的检测设备和方法。
射线无损检测可以使用X射线、γ射线或中子射线等不同类型的辐射源，根据不同的材料和缺陷类型选择合适的辐射源和检测方法。
同时，还需要根据实际情况选择合适的检测设备，包括射线源、探测器、影像设备等。
再次，制定检测方案。
在进行射线无损检测之前，需要制定详细的检测方案，
包括检测参数、检测位置、检测时间等。
同时，还需要对检测设备进行校准和标定，确保检测结果的准确性和可靠性。
最后，进行实际检测操作。
在进行射线无损检测时，需要严格按照检测方案进
行操作，确保检测的全面性和准确性。
同时，还需要注意辐射防护，保护检测人员和周围环境的安全。
总的来说，射线无损检测的重点工作包括确定检测目标、选择合适的检测设备
和方法、制定详细的检测方案以及严格进行实际检测操作。
只有做好这些工作，才能保证射线无损检测的准确性和可靠性，为工业生产提供有力的支持。
5⼤⽆损检测技术之射线检测，射线检测原理、设备介绍是5⼤⽆损检测技术中的⼀种，通常聊到射线检测，⼤家⾃然会联想到医院的射线检测设备。
其实，它们便是应⽤了技术的产品。
为增进⼤家对射线检测的认识，本⽂将对射线检测、射线检测原理以及射线检测设备予以介绍。
如果你对检测、射线检测技术具有兴趣，不妨继续往下阅读哦。
⼀、射线检测射线检验通常简称为：RT，是⽆损检测⽅法的⼀种。
当强度均匀的射线束透照射物体时，如果物体局部区域存在缺陷或结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同。
这样，采⽤⼀定的检测器(例如，射线照相中采⽤胶⽚)检测透射射线强度，就可以判断物体内部的缺陷和物质分布等，从⽽完成对被检测对象的检验。
射线检验常⽤的⽅法有X射线检验、γ射线检验、⾼能射线检验和中⼦射线检验。
对于常⽤的⼯业射线检验来说，⼀般使⽤的是X射线检验和γ射线检验。
⼆、射线检验原理X和γ射线的波长短,能够穿过⼀定厚度的物质，并且在穿透的过程中与物质中的原⼦发⽣相互作⽤。
这种相互作⽤引起辐射强度的衰减，衰减的程度⼜同受检材料的厚度、密度和化学成分有关。
因此，当材料内部存在某种缺陷⽽使其局部的有效厚度、密度和化学成分改变时，就会在缺陷处和周围区域之间引起射线强度衰减的差异。
如果⽤适当介质将这种差异记录或显⽰出来，就可据以评价受检材料的内部质量。
X射线检验和γ射线检验,基本原理和检验⽅法⽆原则区别,不同的只是源的获得⽅式。
X射线源是由各种、电⼦感应加速器和直线加速器构成的从低能(⼏千电⼦伏)到⾼能(⼏⼗兆电⼦伏)的系列，可以检查厚⾄ 600mm的钢材。
γ射线是放射性同位素在衰变过程中辐射出来的。
三、射线检测设备(⼀)X射线机⼯业射线照相探伤中使⽤的低能X射线机，简单地说是由四部分组成：射线发⽣器(X射线管)、⾼压发⽣器、冷却系统、控制系统。
当各部分独⽴时，⾼压发⽣器与射线发⽣器之间应采⽤⾼压电缆连接。
按照的结构，X射线机通常分为三类，便携式X射线机、移动式X射线机、固定式X射线机。
X射线无损检测的应用及发展趋势摘要：X射线无损技术在各个领域的产品缺陷检测中得到了广泛应用，对于我国各类产品及材料的质量检测具有非常重要的效用。
在以后的产品材料检测中，应尽量与计算机技术相融合，由此使X射线无损检测技术实现自动化，进而提高X射线无损检测技术应用水平，为我国的材料检测提供更优质的技术支撑，并同时对材料质量进行高效管控。
关键词：X射线；无损检测；应用1X射线无损检测原理当辐射入射在物体表面上的时候，物质原子和入射光子便会产生相互作用，这时射线强度会因吸收、散射等原因而不断被弱化。
强度降低程度完全与材料衰减系统和穿透厚度有较大的关系。
如被穿透物其存在局部缺陷，而其与构成缺陷类的材料相比衰减系统是存在差别的，局部区域与相邻区域间所形成的透过射线强度会各有不同，存在较大的差异性，通过这些差异性可以判定所检测的物体是不是存在缺陷。
射线穿透过被检测对象以后，由此生成一幅射线强度分布潜像。
在被检测对象背面安放一个检测仪，可获得此潜像的投影，通过相应的技术处理以后，便能够将潜像转变成人肉眼能够看到的一幅二维平面图。
2X射线无损检测方法分类2.1 X射线照相法X射线在穿透被照对象时，存在缺陷的位置其吸收射线的能力和基体都是有所不同的，例如：空隙中有空气那么其射线吸收能力会比基体吸收能力低很多，因此，无缺陷位置处的X射线强度比有缺陷位置处的射线强度低。
对于存在缺陷的位置需要使用更多X射线粒子，由此造成在X射线胶片上产生黑度面积非常大的一幅缺陷图。
缺陷检测最终结果与被检材料的性质、缺陷的厚度有较大的关系。
2.2 实时成像检测借助真空管中的X射线敏感荧光屏将无法看到的X射线图转化成可见的光子图像，之后借助光电阴极把可见光子转变成与之相适的电子，再利用数千eV电压来对电子进行加速，同时将其聚焦在荧光显示屏上，最终形成经过好几十倍增强后的可见光图像。
然而通过图像增强器所输出的可以人肉眼看到的光图像是无法直接用来观察的，必须用摄像机将经由图像增强所形成的光信号转变成电信号，之后利用电缆将图像传送至计算机系统当中，同时对图像做相应的处理以后再上传到显示器屏幕上，以让检测人员可以对图像进行观察和分析[2]。

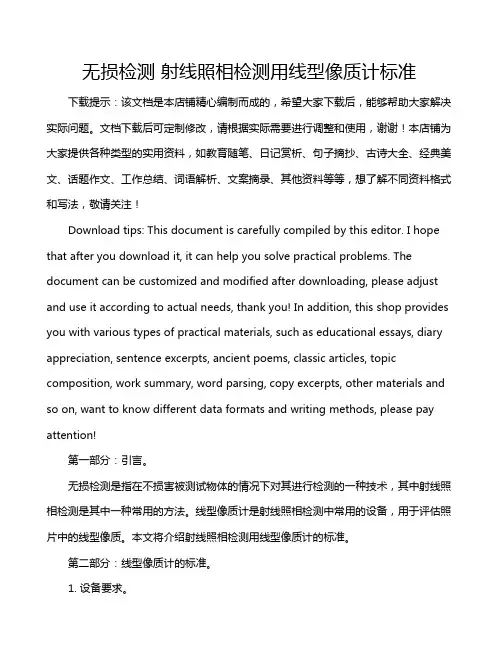

无损检测射线照相检测用线型像质计标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一部分：引言。
无损检测是指在不损害被测试物体的情况下对其进行检测的一种技术，其中射线照相检测是其中一种常用的方法。
dr无损检测实操评分无损检测是一种在不破坏或改变被检测物体性能的前提下，对其进行检测、测量、评价的技术。
其中，数字化射线（DR）无损检测技术凭借其高灵敏度、高分辨率和实时成像等优点，被广泛应用于工业、医学、建筑等领域。
为了确保DR无损检测的准确性和可靠性，掌握实操技能至关重要。
本文将重点介绍DR无损检测实操评分标准及提高评分的方法。
一、无损检测概述无损检测技术是指在不损害被检测物体使用价值的前提下，通过对物体内部结构、缺陷等信息进行检测，以评估其性能、安全性等方面的技术。
DR无损检测是通过X射线、γ射线等辐射源对人体或物体进行照射，利用探测器接收穿过物体后的射线信号，并进行数字化处理，最终呈现出物体内部的结构图像。
二、DR无损检测实操评分标准DR无损检测实操评分主要针对检测人员在现场操作过程中的技能水平、检测结果的准确性和安全性等方面进行评价。
评分标准包括以下几个方面：1.操作规范：检测人员是否按照规定的操作流程进行操作，包括设备调试、辐射防护、图像采集等环节。
2.图像质量：图像清晰度、对比度、分辨率等指标，用以评估检测结果的准确性和可靠性。
3.检测速度：评估检测人员在实操过程中完成任务的速度，既要保证质量，又要提高效率。
4.安全性：评估检测过程中辐射防护措施是否到位，以确保操作人员和他人的安全。
三、实操评分具体步骤1.设备准备：检查DR设备是否正常运行，辐射源、探测器等部件是否齐全。
2.设备调试：根据被检测物体的性质和检测要求，调整设备参数，确保图像质量。
3.辐射防护：设置辐射防护设施，确保操作人员和他人安全。
4.图像采集：根据检测标准和要求，进行图像采集。
5.图像处理：对采集到的图像进行去噪、增强、分割等处理，以提高图像质量。
6.结果分析：分析图像中物体的内部结构、缺陷等信息，得出检测结果。
四、提高DR无损检测实操评分的方法1.加强培训：提高操作人员对DR无损检测的理论知识和实操技能水平。
2.优化设备：选购高性能的DR设备，提高检测质量和效率。
射线无损检测技术的原理与应用射线无损检测技术是一种非破坏性测试方法，利用射线的穿透能力对材料进行检测和分析，常用于工业领域中对物体内部缺陷、结构和特性的评估。
本文将介绍射线无损检测技术的原理以及其在不同领域的应用。
射线无损检测技术主要包括放射性同位素源和电子加速器两种形式。
放射性同位素源根据放射性元素的不同类型，通常采用γ射线、X射线和中子射线进行检测。
γ射线是由放射性同位素产生的高能量电磁波，具有穿透力强且波长短的特点。
X射线是通过电子加速器产生的高能X射线，与γ射线性质相似。
中子射线是通过放射性同位素通过裂变产生的中子，具有较高的穿透能力和较低的散射能力。
射线无损检测技术的原理是根据射线在不同物质中的吸收和散射特性来检测物体的内部结构以及缺陷。
当射线穿过物体时，会与物质内的原子相互作用，发生吸收和散射。
吸收是指射线被物质中的原子吸收而减弱或消失；散射是指射线与物质中的原子相互作用后改变了方向。
射线无损检测技术在工业应用中具有广泛的应用场景。
在航空航天领域，射线无损检测技术常用于检测航空器的机身、发动机和航空梁等零部件的缺陷和疲劳裂纹，以确保其结构安全可靠。
在汽车制造领域，射线无损检测技术可用于检测汽车发动机缸体、传动系统、车轮和刹车系统等关键零部件的缺陷和变形，提高汽车的安全性和可靠性。
在核能领域，射线无损检测技术可用于对反应堆设备和燃料元件进行检测，以保障核能设施的安全运行。
在金属加工和焊接行业，射线无损检测技术可用于检测焊接接头的质量以及金属材料的裂纹和缺陷，确保产品的质量合格。
此外，射线无损检测技术还可以应用于建筑、电子、管道和制药等行业，对各类材料和产品进行缺陷检测和质量控制。
尽管射线无损检测技术在工业领域中具有广泛应用，但也存在一些潜在的风险。
射线辐射对人体健康有一定的危害性，必须进行严格的辐射防护和安全措施。
同时，射线无损检测技术需要专业人员进行操作和解读结果，准确性和可靠性受到操作者的经验和技术水平的影响。
射线探伤的原理
射线探伤是一种常用的无损检测技术，其原理基于射线与材料的相互作用。
射线通常指X射线或伽马射线，它们具有很强的穿透力，能够透过被检测物体，被探测物体内部结构的细微变化所吸收、散射或漫射。
通过检测射线在物体内部的强度变化，可以推断出物体内部的缺陷、裂纹或异物等信息。
首先，需要一个射线源来产生射线。
X射线通常通过X射线机产生，而伽马射线则使用放射性同位素作为源。
射线源会发射出射线，射线会穿透被检测物体。
当射线与物体相互作用时，会发生吸收、散射或漫射。
物体的密度、厚度以及组成等因素都会影响射线的相互作用方式。
例如，当射线通过目标物体时，如果物体内存在缺陷，射线会在缺陷处被吸收或散射，导致通过探测器的射线强度减小。
相比之下，如果物体内无缺陷，射线会基本上以相同的强度通过。
接下来，通过测量射线通过被检测物体后到达探测器的射线强度，可以得出物体内部的结构信息。
利用吸收率或散射率，可以判断缺陷的位置、大小和性质。
通常，探测器会将收集到的射线数据转化为电信号，并经过处理后显示成图像或曲线，供检测人员分析和判断。
射线探伤技术在工业领域中广泛应用，尤其适用于金属和合金材料的检测。
它可以检测到微小的缺陷，如裂纹、气孔、异物等，对于确保材料的质量和安全性起到关键作用。
同时，射线
探伤还可以用于医学领域，如X射线检查可用于诊断骨折、肿瘤等疾病。
一、底片评定的基本要求评片工作一般包括下面的内容：1）评定底片本身质量的合格性；2）正确识别底片上的影像；3）依据从已知的被检工件信息和底片上得到的影像信息，按照验收标准或技术条件对工件质量作出评定；4）记录和资料。
1.底片质量要求（1）灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。
在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。
用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。
要求：底片上可识别的像质计影像、型号、规格、摆放位置，可观察的像质丝号是否达到标准规定要求等，满足标准规定为合格。
（2）黑度：为保证底片具有足够的对比度，黑度不能太小，但因受到观片灯亮度的限制，底片黑度不能过大。
底片黑度测定要求：按标准规定，其下限黑度是指底片两端搭接标记处的焊缝余高中心位置的黑度，其上限黑度是指底片中部焊缝两侧热影响区（母材）位置的黑度。
只有当有效评定区内各点的黑度均在规定的范围内方为合格。
（底片黑度有一定的范围，才有可能成为影像）底片评定范围内的黑度应符合下列规定A级：1.5≤D≤4.5；AB级 2.0≤D≤4.5；B级：2.3≤D≤4.5；透照小径管或其它截面厚度变化大的工件时，经合同各方同意，AB级最低黑度可降低至1.5，B级最低黑度可降低至2.0。
采用多胶片技术时，单片观察时单片的黑度应符合以上要求，A级允许以双片叠加观察,双片迭加观察时单片黑度应不低于1.3。
对评定范围内黑度D＞4.5的底片，如有计量检定报告证明所用观片灯的亮度能满足要求，并经合同各方同意，允许进行评定。
（3）标记：底片上标记的种类和数量应符合有关标准和工艺规定，标记影像应显示完整、位置正确。
常用标记分为识别标记：如产品编号、焊接接头编号、部位编号和透照日期。
X射线得无损检测技术一前言无损检测方法就是利用声、光、电、热、磁及射线等与被测物质得相互作用,在不破坏与损伤被测物质得结构与性能得前提下,检测材料、构件或设备中存在得内外部缺陷,并能确定缺陷得大小、形状与位置。
无损检测得技术有很多，包括：染料渗透检测法、超声波检测法、强型光学检测法、渗透检测法﹑声发射检测法，以及本文介绍得x射线检测法。
X射线无损探伤就是工业无损检测得主要方法之一,就是保证焊接质量得重要技术,其检测结果己作为焊缝缺陷分析与质量评定得重要判定依据,应用十分广泛。
胶片照相法就是早期X射线无损探伤中常用得方法。
X射线胶片得成像质量较高,能够准确地提供焊缝中缺陷真实信息,但就是,该方法具有操作过程复杂、运行成本高、结果不易存放且查询携带不方便等缺点。
由于电子技术得飞速发展,一种新型得X射线无损检测方法“X射线工业电视”已应运而生,并开始应用到焊缝质量得无损检测当中。
X射线工业电视己经发展到由工业CCD摄像机取代原始X 实时显示探伤图)工业电视(并用监视器,射线无损探伤中得胶片．像,这样不仅可以节省大量得X射线胶片,而且还可以在线实时检测,提高了X射线无损检测得检测效率。
但现在得X射线工业电视大多还都采用人工方式进行在线检测与分析,而人工检测本身存在几个不可避免得缺点,如主观标准不一致、劳动强度大、检测效率低等等。
x射线无损探伤计算机辅助评判系统得原理可以用两个“转换”来概述:首先X射线穿透金属材料及焊缝区域后被图像增强器所接收,图像增强器把不可见得X射线检测信息转换为可视图像,并被CCD摄像机所摄取,这个过程称为“光电转换”;就信息量得性质而言,可视图像就是模拟量,它不能被计算机所识别,如果要输入计算机进行处理,则需要将模拟量转换为数字量,进行“模/数转换”,即经过计算机处理后将可视图像转换为数字图像。
其方法就是用高清晰度工业CCD摄像机摄取可视图像,输入到视频采集卡当中,并将其转换为数字图像,再经过计算机处理后,在显示器屏幕上显示出材料内部缺陷得性质、大小与位置等信息,再按照有关标准对检测结果进行等级评定,从而达到焊缝焊接质量得检测与分析。
二 X射线无损检测系统结构与原理射线无损探伤缺陷自动检测系统得硬件组成与结构如图1所示。
系统主要由三个部分组成:信号转换部分、图像处理部分及缺陷位置得获取与传输部分。
．图1系统结构图信号转换部分主要由X光光源、螺旋钢管、传送车、图像增强器、反射器以及CCD摄像机组成,信号转换部分得主要功能就是完成从x射线到可见光得信息载体转换以及可见光到可视图像得光电转换。
螺旋钢管首先被放置到传送车上,传送车在承载螺旋钢管前进得同时,车上得旋转滚轮带动螺旋钢管旋转,这样可以保证螺旋钢管得螺旋焊缝始终保持在CCD摄像机得正下方,CCD摄像机就可以始终摄取到螺旋焊缝得探伤图像。
由X光光源发出得X射线穿透螺旋钢管及焊缝区域后,被图像增强器接收,图像增强器将不可见得X射线探伤信息转换为可见光探伤信息,再通过反射镜反射到CCD摄像机当中,CCD摄像机再将光信号转换为电信并将探伤图像送入图像处理部分。
,完成光电转换),模拟数据(号．在信号转换部分中,CCD摄像机将摄取到得探伤图像以帧得形式送入图像处理部分得视频采集卡当中,同时在图像处理部分中得监视器(工业电视)上实时显示这帧原始探伤图像(模拟图像)。
如果在焊缝区域中存在气孔、夹渣或未焊透等缺陷时,由于与背景区域(焊缝区域)相比较,缺陷区域透过得X射线较多,所以在监视器(工业电视)上显示得探伤图像中就会形成一个亮点或者一条亮线,图像处理部分也正就是利用这个特点来检测每一帧探伤图像中就是否存在缺陷得。
图像处理部分中主要包括监视器(工业电视),视频采集卡,计算机,计算机显示器等设备,图像处理部分得功能主要包括采集、显示、处理并存储所采集到得探伤图像数据。
由CCD摄像机摄取到得探伤图像数据(模拟数据)首先被送入监视器,并在监视器上实时显示,同时该探伤图像数据被输入到视频采集卡当中,经过视频采集卡进行采样、量化与编码之后将其数字化。
数字化后得探伤图像同样以帧得形式送入到计算机当中,在计算机中通过下述基于模糊识别准则得模糊缺陷检测算法来检测每一帧探伤图像中就是否存在缺陷(本文将在后续详细介绍该模糊缺陷检测算法),并在计算机显示器上实时显示检测结果,同时将检测结果存储到计算机得存储器当中,以备后续得查找与验证。
缺陷位置得获取与传输部分主要由AT89C2051单片机、旋转编码缺陷位置,模块与传输线等组成4520一ADAM芯片、Max232器、．得获取与传输部分得主要功能就是获取并传输缺陷得位置信息、系统利用AT89C2051单片机并通过日本欧姆龙公司生产得旋转编码器将位移信号转换为脉冲信号,通过脉冲信号得个数来一记录传送车得位移信号,再通过串行通信接口将位移信号传送给计算机进行处理,从而确定缺陷得位置信息。
三缺陷检测流程在本文设计并实现得X射线无损探伤缺陷自动检测系统中,缺陷得自动检测与识别部分就是系统得核心部分,该部分得程序流程可分为如下几个步骤:l)程序初始化:完成程序开始运行时,一些变量得定义与赋值以及视频采集卡得初始化工作;2)图像采集与串行通信接口初始化:利用视频采集卡采集X射线探伤图像,并同时初始化串行通信接口,完成串行通信得初始连接;3)图像预处理与获取位置信息:完成一些必要得图像预处理运算,从而保证模糊缺陷检测算法得有效检测;获取螺旋钢管前进得位置信息,以保证计算缺陷位置信息时使用:4)检测缺陷:应用模糊缺陷检测算法,检测当前X射线探伤图像中就是否有缺陷存在,并在探伤图像中标记检测到得缺陷;大小、个数与位置:如,计算缺陷得一些基本信息:缺陷得识别5)．等信息,并按照一定得标准,对检测到得缺陷进行统一得识别与判定;6)缺陷就是否超标:判断缺陷就是否超出标准,如果超出标准,则发送喷标信号,在螺旋钢管上标记超出标准得缺陷;如果没有缺陷超出标准,则程序返回到初始状态,准备下一帧X射线探伤图像得采集、检测与识别。
缺陷自动检测与识别部分得程序流程框图如图2所示。
图三缺陷检测流程图缺陷检测算法原理四若在焊缝区域中存在气孔、夹渣以及未焊透等缺陷时,因为缺陷区域穿透得X射线较多,而相对来说周围背景区域X射线得透射量较少,所以在探伤图像中,缺陷区域就会形成一个亮点或者一条亮线。
这样在视觉上就可以根据探伤图像中,某一个区域就是否比其周围背景区域更加明亮来判断该区域就是否就是缺陷区域,而从图像处理得角度来瞧,可以根据探伤图像中像素灰度值得大小来判断一个区域就是否就是缺陷区域。
首先从人类视觉得角度出发,观察一下缺陷检测人员就是如何判断一个区域就是否就是缺陷区域。
如果一个区域比周围背景区域明亮,检测人员会认为这个区域可能就是缺陷区域,随着耐区域亮度差得继续加大,检测人员会一认为这个区域就是缺陷区域得可能性较大,甚至认为这个区域一定就是缺陷区域。
反之,如果一个区域与周围背景区域得亮度差不多,那么检测人员就会认为这个区域不就是缺陷区域,而就是背景区域。
在这里应该注意一个问题,人类视觉中得“亮度代或者说就是“明亮程度”,不仅仅就是指区域中像素得灰度平均值,而且还与区域中像素得空间方差特性(一定区域内像素灰度值变化得剧烈程度)有关。
也就就是说仅仅有着较高得灰度平均值还不够,或者说还不足以使缺陷检测人员确信这个区域就就是缺陷区域。
举一个特殊得例子,如果一个区域内有几个灰度值极大得点(实际上就就是几个恶性得随机噪声),它们仍然会使整个区域得灰度平均值较高,但这个区域却因为这个区,“明亮”瞧起来也不比其周围背景区域,不就是缺陷．域只就是包含了几个恶性随机噪声得背景区域,而并非就是缺陷区域。
所以人类视觉中得“亮度”指得就是,除了有着较高得空间对比度(即灰度平均值)之外,还需要有着较低得空间方差特性,也就就是说,瞧起来还要“亮”得比较“均匀”。
在X射线探伤图像中,当缺陷区域与噪声区域呈现相同得空间对比度特性时(区域得平均灰度值相同),缺陷区域得方差特性显然要比噪声区域得空间方差特性低(区域得灰度值变化程度小);而当缺陷区域与噪声区域呈现相同得空间方差特性时,缺陷区域得空间对比度又必然要比噪声区域得空间对比度高。
所以在本文所采用得模糊缺陷检测算法中,对于具有相同空间对比度特性得区域来说,它得空间方差特性越小,就越有理由相信这个区域就是缺陷区域,其模糊隶属度得值就越高,反之就越低;而对于具有相同空间方差特性得区域来说,它得空间对比度特性越低,这个区域就是缺陷区域得可能性就越小,其模糊隶属度得值就越低,反之也就越高,这就就是模糊缺陷检测算法得基本原理,模糊缺陷检测算法中采用得模糊规则就就是基于此而形成得。
在本文采用得模糊缺陷检测算法中,一个重要得参数就是空间对比度参数中两个对比区域(检测区域与比较区域)之间得距离。
距离得大小对空间对比度参数得可靠性影响很大,无论过大或过小均无法正确反映所要比较两个区域真实得空间对比度特性。
一方对于较大得缺陷,当检测区域与比较区域之间得距离过小时,面．来说,其反映得可能就是缺陷区域内部之间得空间对比度特性,并不就是所希望得到得缺陷区域与周围背景区域得空间对比度特性;另一方面,当检测区域与比较区域之间得距离过大又会失去缺陷区域与“周围”背景区域比较得意义,距离越大,两个区域之间得相关性就越小,空间对比度特性得意义也就越小。
所以检测区域与比较区域之间得距离大小应当适中,不易过大也不易过小,既要能准确反映出缺陷区域与其周围背景区域之间得对比度特性,又要能跳出较大得缺陷区域,防止缺陷区域内部之间得空间对比度得比较,具体情况如图4所示,其中,D为检测区域,E为比较区域,d为它们之间得距离。
在程序实现方面上,本文在远区域与近区域各选取了一个比较区域,将远、近两个比较区域计算出来得灰度平均值相加后再平均,即取远、近两个比较区域得平均值,这样在一定程度上就可以减少上述现象得发生。
距离对检测效果得影响4 图在本文所介绍得X射线无损探伤缺陷自动检测系统中,采用得模糊缺陷检测算法就就是基于上述介绍得模糊准则而实现得,即通过模糊理论来判断焊缝区域中就是否有缺陷存在。
所有需要检测得灰度探伤图像均就是由CCD摄像机摄取,并由视频采集卡数字化,再经过计算机处理之后,将结果保存在计算机得硬盘中。
灰度图像得灰度级为256,大小为768x576个像素。
所得得灰度探伤图像首先经焊缝提取方法,将焊缝区域大致确定出来,然后在大致确定出来得焊缝区域中以过滤得形式应用模糊缺陷检测算法,便可以准确得检测出焊缝区域中得缺陷及其具体位置所在。
由于各个X射线探伤系统得成像质量不尽相同,同时不同直径钢管得成像情况也有差别,所以产生得X射线探伤图像得质量差别比较大。
