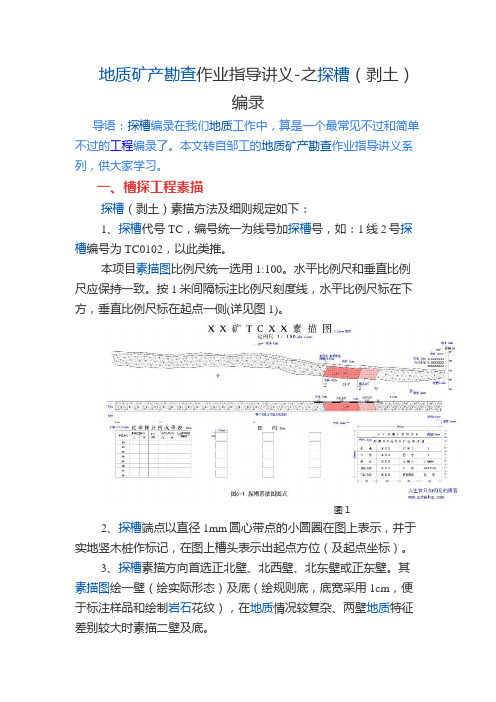

地质矿产勘查作业指导讲义-之探槽（剥土）编录导语：探槽编录在我们地质工作中，算是一个最常见不过和简单不过的工程编录了。
本文转自邹工的地质矿产勘查作业指导讲义系列，供大家学习。
一、槽探工程素描探槽（剥土）素描方法及细则规定如下：1、探槽代号TC，编号统一为线号加探槽号，如：1线2号探槽编号为TC0102，以此类推。
本项目素描图比例尺统一选用1:100。
水平比例尺和垂直比例尺应保持一致。
按1米间隔标注比例尺刻度线，水平比例尺标在下方，垂直比例尺标在起点一侧(详见图1)。
图12、探槽端点以直径1mm圆心带点的小圆圈在图上表示，并于实地竖木桩作标记，在图上槽头表示出起点方位（及起点坐标）。
3、探槽素描方向首选正北壁、北西壁、北东壁或正东壁。
其素描图绘一壁（绘实际形态）及底（绘规则底，底宽采用1cm，便于标注样品和绘制岩石花纹），在地质情况较复杂、两壁地质特征差别较大时素描二壁及底。
4、素描图作法主要有两种：①、坡度展开法；②、平行展开法，本项目统一使用坡度展开法绘图。
4、编录方法步骤如下：①、观察参加人员2-3人为宜，首先对探槽的情况进行总的观察，统一认识，明确重要的地质现象，如岩性分层界线、接触关系、矿化与分布、蚀变分带、断裂构造等，确定取样位置，并用红油漆画出分层线及采样位置。
②、布设基线将皮尺一端固定在槽头木桩基点，沿所素描的一帮拉到另一头，予以固定作基线标尺，用皮尺作基线，罗盘测量方位角及基线坡度角。
当地形坡度变化大、有拐弯或探槽过长可分段布置。
③、绘制基线按预先计划好的槽壁、槽底及图名等位置，将基线按坡度角和确定的比例尺展绘于厘米方格纸上。
④绘制槽壁及槽底按基线不同位置，用小钢卷尺作标尺，按等间距（2m)或探槽地形变化点沿基线铅直量取地形表面、槽壁与槽底交线、槽底边线、松散层与基岩分界线的位置，按确定的比例尺投点于厘米方格纸上，然后连接相同性质的各相应的点。
槽底用水平投影法，宽度用钢卷尺测量，画于槽壁最低点1.5cm以下的位置。

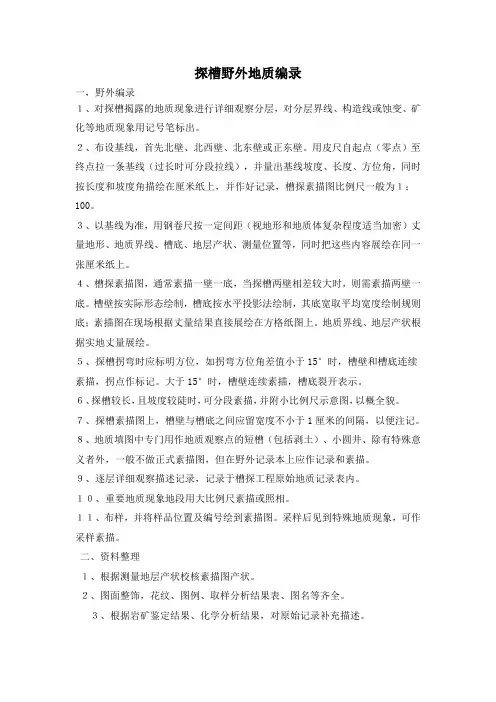

探槽野外地质编录一，野外编录１、对探槽揭露的地质现象进行详细观察分层，对分层界线、构造线或蚀变、矿化等地质现象用记号笔标出。
２、布设基线，首先北壁、北西壁、北东壁或正东壁。
用皮尺自起点（零点）至终点拉一条基线（过长时可分段拉线），并量出基线坡度、长度、方位角，同时按长度和坡度角描绘在厘米纸上，并作好记录，槽探素描图比例尺一般为１：100。
３、以基线为准，用钢卷尺按一定间距（视地形和地质体复杂程度适当加密）丈量地形、地质界线、槽底、地层产状、测量位置等，同时把这些内容展绘在同一张厘米纸上。
４、槽探素描图，通常素描一壁一底，当探槽两壁相差较大时，则需素描两壁一底。
槽壁按实际形态绘制，槽底按水平投影法绘制，其底宽取平均宽度绘制规则底；素描图在现场根据丈量结果直接展绘在方格纸图上。
地质界线、地层产状根据实地丈量展绘。
５、探槽拐弯时应标明方位，如拐弯方位角差值小于15°时，槽壁和槽底连续素描，拐点作标记。
大于15°时，槽壁连续素描，槽底裂开表示。
６、探槽较长，且坡度较陡时，可分段素描，并附小比例尺示意图，以概全貌。
７、探槽素描图上，槽壁与槽底之间应留宽度不小于1厘米的间隔，以便注记。
８、地质填图中专门用作地质观察点的短槽（包括剥土）、小圆井、除有特殊意义者外，一般不做正式素描图，但在野外记录本上应作记录和素描。
９、逐层详细观察描述记录，记录于槽探工程原始地质记录表内。
１０、重要地质现象地段用大比例尺素描或照相。
１１、布样，并将样品位置及编号绘到素描图。
采样后见到特殊地质现象，可作采样素描。
二、资料整理１、根据测量地层产状校核素描图产状。
２、图面整饰，花纹、图例、取样分析结果表、图名等齐全。
３、根据岩矿鉴定结果、化学分析结果，对原始记录补充描述。
４、素描图着墨。
三、主要相关文件DZ／T0078《固体矿产勘查原始地质编录规定》四、附表《槽探竣工质量验收记录表》验收人填写，验收评价内容：方位准确度，规格情况，平齐程度，基岩揭露状况。
固体矿产勘查原始地质编录之一探槽（井）原始地质编录黄与能二○○八年四月．重点提示1．编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。
南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。
2．分层：（1）分层单元：复杂矿体——小于填图单元；一般矿体——同于填图单元。
（2）分层厚度及夹石剔除厚度：按工业指标。
（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。
3．布样：（1）沿厚度方向连续控制矿体及直接顶底板。
（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。
（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。
（4）样品编号：以任何时候都不至引起错混为准。
（5）布样后应及时采样，特别是刻槽样。
4．投影作图：（1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。
（2）地质体的取舍：图上大于1mm的应绘，特殊意义的不足1mm放大绘。
（3）探槽拐弯处理：①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。
②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。
③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。
5．投影作图原理：（1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。
（2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。
（3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。
（4）连图：分类、分地质体、分地质界线相连成图。
6．描述纪录：（1）以基线为准，依次逐一记录。
（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。
坑探（槽探）编录安全操作规程坑探（槽探）是一项危险的工作，需要严格遵守安全操作规程，以保护工作人员的安全。
以下是坑探（槽探）编录安全操作规程的一些建议，希望能对大家有所帮助。
一、工作前准备1. 在进行坑探（槽探）工作之前，必须穿戴好个人防护装备，包括安全帽、防护鞋、护目镜、防护手套等，并确保这些装备处于良好状态。
2. 了解坑探（槽探）场所的环境和结构特点，包括车间内部的通风情况、槽探的深度和宽度等。
二、工作现场安全措施1. 在工作现场附近设立醒目的安全警示标识，提醒其他人员注意安全。
2. 确保工作现场的照明充足，以防止工作人员摔倒或误伤。
3. 指定专人负责现场的安全监督，避免人员混乱和其他危险事故的发生。
三、坑探（槽探）操作安全规范1. 在进入坑探（槽探）之前，必须检查坑探（槽探）的结构状况，特别注意坑探内部是否存在有害气体或其他危险物质。
2. 当进入坑探（槽探）时，必须确保有足够的支撑设备和防护措施，以防止塌方或其他结构性事故的发生。
3. 在坑探（槽探）工作过程中，要时刻注意周围环境的变化，如有异常情况，必须立即停止工作并向相关部门报告。
4. 在坑探（槽探）内部工作时，必须保持良好的通风和防护设备，以防止有害气体的吸入。
5. 要严格遵守工作程序，不能随意更改操作步骤或忽略安全措施。
四、事故应急处理1. 如遇到火灾、爆炸等紧急情况，在确保自身安全的前提下，要快速撤离现场并报警。
2. 如有人员受伤，要立即进行急救，并调动相关人员提供帮助。
3. 发生事故后，要保留现场，不得私自更改现场情况，以便后续的事故调查和责任追究。
以上是坑探（槽探）编录安全操作规程的一些建议，希望能引起大家对坑探（槽探）工作安全的重视，并时刻注意遵守相关规定，保护自己的安全。
地质矿产勘查作业指导讲义-之探槽（剥土）编录导语：探槽编录在我们地质工作中，算是一个最常见不过和简单不过的工程编录了。
本文转自邹工的地质矿产勘查作业指导讲义系列，供大家学习。
一、槽探工程素描探槽（剥土）素描方法及细则规定如下：1、探槽代号TC，编号统一为线号加探槽号，如：1线2号探槽编号为TC0102，以此类推。
本项目素描图比例尺统一选用1:100。
水平比例尺和垂直比例尺应保持一致。
按1米间隔标注比例尺刻度线，水平比例尺标在下方，垂直比例尺标在起点一侧(详见图1)。
图12、探槽端点以直径1mm圆心带点的小圆圈在图上表示，并于实地竖木桩作标记，在图上槽头表示出起点方位（及起点坐标）。
3、探槽素描方向首选正北壁、北西壁、北东壁或正东壁。
其素描图绘一壁（绘实际形态）及底（绘规则底，底宽采用1cm，便于标注样品和绘制岩石花纹），在地质情况较复杂、两壁地质特征差别较大时素描二壁及底。
4、素描图作法主要有两种：①、坡度展开法；②、平行展开法，本项目统一使用坡度展开法绘图。
4、编录方法步骤如下：①、观察参加人员2-3人为宜，首先对探槽的情况进行总的观察，统一认识，明确重要的地质现象，如岩性分层界线、接触关系、矿化与分布、蚀变分带、断裂构造等，确定取样位置，并用红油漆画出分层线及采样位置。
②、布设基线将皮尺一端固定在槽头木桩基点，沿所素描的一帮拉到另一头，予以固定作基线标尺，用皮尺作基线，罗盘测量方位角及基线坡度角。
当地形坡度变化大、有拐弯或探槽过长可分段布置。
③、绘制基线按预先计划好的槽壁、槽底及图名等位置，将基线按坡度角和确定的比例尺展绘于厘米方格纸上。
④绘制槽壁及槽底按基线不同位置，用小钢卷尺作标尺，按等间距（2m)或探槽地形变化点沿基线铅直量取地形表面、槽壁与槽底交线、槽底边线、松散层与基岩分界线的位置，按确定的比例尺投点于厘米方格纸上，然后连接相同性质的各相应的点。
槽底用水平投影法，宽度用钢卷尺测量，画于槽壁最低点1.5cm以下的位置。
探槽（井）原始地质编录黄与能二○○八年四月重点提示1．编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。
南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。
2．分层：（1）分层单元：复杂矿体——小于填图单元；一般矿体——同于填图单元。
（2）分层厚度及夹石剔除厚度：按工业指标。
（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。
3．布样：（1）沿厚度方向连续控制矿体及直接顶底板。
（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。
（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。
（4）样品编号：以任何时候都不至引起错混为准。
（5）布样后应及时采样，特别是刻槽样。
4．投影作图：（1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。
（2）地质体的取舍：图上大于1mm 的应绘，特殊意义的不足1mm放大绘。
（3）探槽拐弯处理：①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。
②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。
③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。
5．投影作图原理：（1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。
（2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。
（3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。
（4）连图：分类、分地质体、分地质界线相连成图。
6．描述纪录：（1）以基线为准，依次逐一记录。
（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。
探槽探槽（investigation pit）一般采用与岩层或矿层走向近似垂直的方向,长度可根据用途和地质情况决定。
槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。
槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。
地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。
若两壁地质现象变化较大的，则编录两壁一底.编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。
0 探槽布置原则探槽是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的,一般垂直矿体（层）走向(或构造线的走向），按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度(或主要构造)。
(图0-1探槽横断面图）图0—1探槽横断面图1 探槽原始地质编录探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收,施工质量符合要求并已达到地质目的的探槽(含样沟、剥土、采场以及其它的天然露头）.1。
1 准备工作1。
1。
1 组成编录组探槽编录组一般由2～3人组成。
包括:组长、作图员,测手（可兼任）。
1。
1.1。
1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。
全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。
组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
1.1。
1.2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。
协助组长工作，主要负责素描图的编制,同时兼任组内合适的其他工作。
1.1.1.3 测手测手一般由技术人员或熟练的地质工担任。
主要负责编号、打桩,基线布置、测量各类数据、采集标本及各种拣块样。
1.2 原始地质编录1.2.1 观察、分层、布样组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象)，确定编录壁及基岩面、分层并布样。
1.2.1。
1 确定编录槽壁探槽素描一般只作一壁一底展开图。
当两壁上基岩露头的地质现象可对应吻合时，东西向或大致东西向的探槽选北壁，南北向或大致南北向探槽选东壁。

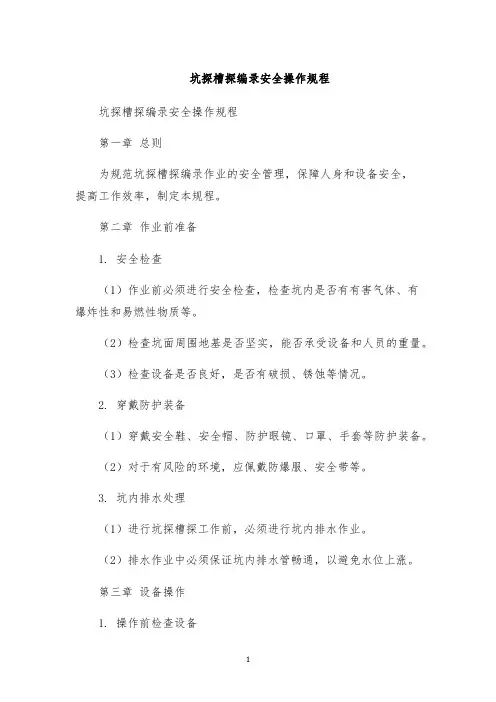

坑探槽探编录安全操作规程坑探槽探编录安全操作规程第一章总则为规范坑探槽探编录作业的安全管理，保障人身和设备安全，提高工作效率，制定本规程。
第二章作业前准备1. 安全检查（1）作业前必须进行安全检查，检查坑内是否有有害气体、有爆炸性和易燃性物质等。
（2）检查坑面周围地基是否坚实，能否承受设备和人员的重量。
（3）检查设备是否良好，是否有破损、锈蚀等情况。
2. 穿戴防护装备（1）穿戴安全鞋、安全帽、防护眼镜、口罩、手套等防护装备。
（2）对于有风险的环境，应佩戴防爆服、安全带等。
3. 坑内排水处理（1）进行坑探槽探工作前，必须进行坑内排水作业。
（2）排水作业中必须保证坑内排水管畅通，以避免水位上涨。
第三章设备操作1. 操作前检查设备（1）检查设备接线是否牢固，设备是否损坏、变形等。
（2）确保设备开关和按钮等操作部件齐全、灵活，能够正常启动和停止。
2. 操作设备（1）根据编录的要求使用相应的设备进行作业，操作过程中要清晰准确。
（2）操作时不能超过设备使用范围或容量限制，不能超载或重载。
3. 防护措施（1）使用设备时，必须佩戴防护装备，如手套、护目镜等。
（2）在操作时，应按要求摆放设备，不能随意乱放。
第四章作业结束1. 设备维护（1）作业结束后，应及时清理设备，检查设备的损坏或变形等情况。
（2）如发现设备有破损、变形、连接点松动等情况，必须及时维修或更换。
2. 安全撤离（1）作业结束后，应及时将设备和工作物品收拾整理至指定存放位置。
（2）确保使用的设备不影响周围工作人员和过路人员的安全，采取相应的警示措施。
第五章特别注意事项1. 坑内环境复杂，操作人员应注意周围环境变化，防止动作失误。
2. 坑内通风不良，应佩戴防毒面罩、防毒面具等防护装备。
3. 禁止简单粗暴的操作方法，不得强行使用设备，以免触发安全事故。
4. 发生设备故障时，应及时采取故障排除措施或联系技术人员进行维修。
5. 作业过程中，如遇突发情况，应立即停止作业，并第一时间联系相关人员。
坑探槽探编录安全操作规程前言为确保在坑探和槽探作业期间人员的人身安全和设备的正常使用，需要在坑探和槽探作业前后制定和执行一定的安全操作规程，本文档旨在明确和规范坑探和槽探编录中的安全操作规程，为相关人员提供参考和指导。
适用范围本文档适用于所有参与坑探和槽探编录作业的人员，包括但不限于现场作业人员、现场监督人员、技术支持人员等。
操作规范1. 安全防护1.所有参与坑探和槽探作业的人员应提前进行充分的安全防护培训，熟悉安全防护流程和操作要求，掌握应急处理的方法和技能。
2.在进行坑探和槽探作业前，要先检查相关设备的安全性能，不得使用已损坏或不能正常工作的设备。
3.作业过程中，人员应穿戴符合要求的个人防护装备，如护目镜、口罩、手套、安全鞋等。
4.作业现场必须设置专门的安全警示标识和防护措施，确保相关设备安全。
2. 设备操作1.所有设备的启停必须由专业人员操作和监控，非专业人员不得随意操作设备。
2.在槽探操作前，应进行相关设备的检查和调试工作，确保设备可以正常运行。
3.在坑探作业过程中，要注意设备的电源电压和电流的变化，确保设备正常工作。
4.如果遇到设备出现异常情况，应及时停止作业，通知专业维修人员进行处理，不得自行拆卸或修理设备。
3. 废弃物处理1.作业过程中产生的废弃物应按照有关规定进行分类、存储和处理。
2.在处理、存储和运输废弃物时，必须严格遵守有关的安全操作规程，注意防止废弃物的泄漏和污染。
4. 紧急处理1.在坑探和槽探作业过程中，如果发现设备出现异常或产生安全隐患，必须立刻停止作业，通知现场负责人和技术支持人员。
2.如遇到设备故障或其他紧急情况，应根据现场情况采取相应的紧急处理措施，确保人员和设备的安全。
结论本文档在坑探和槽探作业中给出了必要的安全操作规程，希望各相关部门和人员遵守严格，以确保作业过程中的安全和稳定性。
同时，本文档也提倡在实际工作中不断总结和完善安全操作规程，为企业的安全作业和生产做出应有的贡献。
（因为专业，纯属转载）探槽地质编录工作细则探槽是地质矿产勘查工作中常用的探矿工程，是揭露地表地质现象的主要手段之一。
为了做好探槽地质编录工作，取全、取准探槽地质资料，统一编录方法和质量要求，提高编录质量,特制定本细则。
1探槽的布臵必须目的明确，采样部位要挖至风化面以下0.5米，其它部位挖至新鲜基岩，施工结束后一周内必须取全、取准第一手资料。
2探槽编录组一般由组长、作图员、测手（可兼任）2—3人组成。
2.1组长职责：全面负责编录工作，主要负责地质观察、分层、布样、文字记录，要求掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
2.2 绘图员职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
2.3 测手职责：主要分工编号、打桩，基线布臵、测量各类数据、采集标本及各种拣块样，人员不足时可由组长或作图员、采样工兼任。
3用于揭露矿体的探槽必须作正式素描，有两壁一底的探槽，一般绘制一壁一底。
首选正北壁、北西壁、北东壁，正东壁。
但由于地形及地质现象突变等原因造成首选壁的基岩露头不理想时，方可选择对应的另一壁，或者视其情况，多数导线取首选壁、个别导线加绘对壁。
槽壁轮廓高低变化可简化。
必要时增绘槽头和样槽素描。
当覆盖层极薄，受比例尺限制难以显示出槽壁时，可只绘制槽底平面图，不允许以槽底剖面作为正式素描资料。
在勘探线剖面上采基本分析样时，要增绘矿体部位的素描图。
4 地质填图中专门用作地质观察点的短槽（包括剥土）除有特殊意义者外，一般不作正式素描图，但在野外记录本上须作记录和素描。
5 野外正式编录之前，参加人员要对探槽内地质现象进行认真的观察研究，确定素描单元（分层）和布臵样品，达到认识统一。
然后进行编录，编录结束后，解皮尺之前，要对文图资料进行检查，如无差错和遗漏现象，方可解去皮尺，做到文图扣合。
6探槽编录时，无矿岩层分层要求按矿区填图单元结合岩石组合、构造、蚀变等进行，发生显著变化的地质体、不同岩石类型和较大构造均应进行单独分层。
探槽探槽（investigation pit）一般采用与岩层或矿层走向近似垂直的方向，长度可根据用途和地质情况决定。
槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。
槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。
地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。
若两壁地质现象变化较大的，则编录两壁一底。
编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。
0 探槽布置原则探槽是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的，一般垂直矿体（层）走向（或构造线的走向），按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度（或主要构造）。
（图0-1探槽横断面图）图0-1探槽横断面图1 探槽原始地质编录探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合要求并已达到地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。
1.1 准备工作1.1.1 组成编录组探槽编录组一般由2～3人组成。
包括：组长、作图员，测手（可兼任）。
1.1.1.1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。
全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。
组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
1.1.1.2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。
协助组长工作，主要负责素描图的编制，同时兼任组内合适的其他工作。
1.1.1.3 测手测手一般由技术人员或熟练的地质工担任。
主要负责编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样。
1.2 原始地质编录1.2.1 观察、分层、布样组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象），确定编录壁及基岩面、分层并布样。
1.2.1.1 确定编录槽壁探槽素描一般只作一壁一底展开图。
当两壁上基岩露头的地质现象可对应吻合时，东西向或大致东西向的探槽选北壁，南北向或大致南北向探槽选东壁。
若首选壁的基岩露头不理想时，可选择对应的另一壁。
一般情况下以首选壁为主、对应壁为辅。
编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高北低。
南北向探槽：东壁——东高、西低或相近；编西壁——西高东低。
编录壁确定下来后，确定方位，方位向的左壁就是编录壁。
如果先确定方位，那么要编录的壁必须是方位向的左边那个壁。
编录方位0-180，画图方向从左往右；方位180-360，画图方向从右往左。
这样画出来的图是一张几乎相同的图。
1.2.1.2 确定基岩面槽壁上的风化基岩高度应不小于30cm，通过观察正确判断残坡积物与风化基岩的界线。
1.2.1.3 分层应首先确定分层单元，分层单元视矿体复杂程度而定，一般同矿区填图单元一致，复杂矿体的分层单元应小于矿区填图单元。
分层厚度及夹石剔除厚度，按工业指标或设计要求进行，不同矿（化）体层，不同矿石类型和工业品级、不同岩石类型和较大构造应分开。
分层位置读数应从槽底开始，如图6，a处为分层处，对应的标尺读数为a’米。
1.2.1.4 布样应根据探槽对矿体的剥露情况布置样品，在保证样品代表性及槽样规格的前提下，可在槽底布样，也可在槽壁上布样。
化学分析样应按规格连续布置，必须穿越矿层及矿化层，并且在矿层顶、底板有控制样。
样槽应尽量垂直于矿层走向布置，样品对矿层控制既不间断也不重复，同一个样品不可垮跨层布设。
（1）沿厚度方向连续控制矿体及直接顶底板。
（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。
（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。
（4）样品编号：以任何时候都不至引起错混为准。
（5）布样后应及时采样，特别是刻槽样。
1.2.2 设置基线1.2.2.1 基线位置选择基线位置宜选择在基岩与浮土的分界线附近，但工程起、止两个端点应布在地表。
当探槽过长或有拐弯时，应分段设置基点及基线，见图1。
1.2.2.2 操作方法在基点处打上编好号的基线桩，然后用皮尺拉紧，固定在两个基线桩上部就成为基线，第一条基线起点为零。
1.2.2.3 测量方位角及坡度角组长及测手分别作为前、后测手，用罗盘测定皮尺的方位角和坡度角，二者的读数误差在3°之内时，取平均值作为基线的方位角和坡角。
图 1 基线布设图1.2.2.4 基点基线记录将测量的基点基线数据记录于槽、井、坑探工程基点基线记录表中。
1.2.2.5 文字记录槽探编录的文字记录，按XX表的内容和要求进行。
如果采用摄像、照片等形式记录地质现象，应按XX要求填写音像记录表。
a）槽底不同的岩性层、含矿层（体）、蚀变带、断层及破碎带等界线，以槽底界线铅直投影到基线交点的读数为准，槽壁地质现象以及样品、标本、产状等位置，则按产状水平投影在基线上读数为准。
b）记录时，应针对该段反映的主要地质体或地质现象，有侧重的进行。
例如描述矿层19（体），要抓住矿石特征，重点描述矿石成因的特征和现象。
描述断层，应记录断层特征（含断层面、破碎带、两盘相对移动方向等），达到反映断层性质和破坏程度等要求。
c）文字记录内容应与素描图上的内容完全吻合，在编录过程中，记录人员和作图者应经常核对，发现问题现场修正。
d）以基线为准，依次逐一记录，岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。
1.2.3 绘制素描图素描图是通过测量槽壁及槽底上的各类地质编录要素（界线、产状、标本及样品位置等）与基线的相对位置，按比例缩小后描绘到坐标纸上的槽壁、槽底展开图。
根据探槽长度和地质复杂程度，素描图比例尺一般为1∶100～1∶200。
见附录A 中图A.3。
1.2.3.1 基本要求1.2.3.1.1 槽壁图一般绘于素描图的上方，槽底图绘于素描图的下方，槽底与槽壁之间应留1cm以上间隔（以便标注产状、样号等），槽底按正投影绘成等宽的长方形，其宽度一般为1～1.5cm；若遇特殊情况，需绘另一槽壁时，应投绘在槽底的下方，见图2。
1.2.3.1.2 作图时，应根据地质体的形态（如透镜状、波状、分枝状等）特征勾绘，保持素描图中地质体的形态与实际吻合。
1.2.3.1.3 一般按比例缩小后宽度大于1mm 的地质体均应勾绘到素描图上。
有特殊意义的小矿体或地质现象虽小于1mm，也应放大表示，其方法是从该点引出图外，作一幅放大素描图，见图3。
1.2.3.1.4 作大坡度槽壁图时，槽壁图可分段垂直上下移动，形成锯齿状（槽底图仍连续）。
这时要注意各段之间的地质要素应严格吻合，见图4。
图 2 槽壁、槽底位置示意图图 3 特殊地质现象放大素描图图 4 上下移动槽壁示意图1.2.3.2 作图基本步骤作图员应面向编录壁作图。
a）合理布置各绘图要素。
首先准备好坐标纸。
然后根据探槽的长度、高差等，确定图名、比例尺、基线起点、槽壁、槽底、责任表及样品分析结果表在坐标纸上的相应位置，原则上应布局合理，整齐美观。
使用矿区统一图例。
b）绘制基点、基线。
以图上确定的第一条基线为起点，编号为0（基点位置画2mm直径的园圈、园心加点，下同）开始，用测出的坡度角在坐标纸上画出基线并按比例尺确定基线在图上的长度、基线的终点为基点1。
c）测手测量各地质要素点坐标。
测手测量并报出各地质要素特征点相对于基线的坐标位置。
d）槽壁素描。
各导线起点读数均为0m，设各点铅垂投影到基线上的位置为Xm，即皮尺上的读数，该点距基线的铅垂距离为Ym（分基线上或基线下，用标杆丈量出数据），作图员可据此将各点位置投到图上、并分类连接成图。
如图5，地表点a垂直投在导线上的点为a′，a′在皮尺（导线）上的读数为5.5m。
a点距导线的垂距a～a′为1.9m（读成基上1.9m），则a点的X坐标＝5.5m。
Y坐标＝基上1.9m，据此可在图上确定出a点位置，再依次确定出地表b点的位置。
这样依次连接o、a、b点即成地形线（地表线）。
将c、d、e点相联为基岩线；将f、q、j点相联为槽底线；将k、i点相联为矿体顶界；将n、m点相联为矿体底界。
图5 槽壁投影素描示意图e）槽底素描测手将槽底上的各编录要素点先按地质走向投到槽底与槽壁交界处，然后再垂直投到基线上报出该点在基线上的一个读数点（X坐标），作图员即可将该点自基线上投影到槽底图上将地质体、样品等绘出（因槽底为平面图，故无Y坐标点）。
破碎带控制点a、b及样槽控制点c、d、e、f各点在基线上的投影点分别为a’、b’、c’、d’及f’，据其在导线上的读数在图上反投影到槽底上，然后根据走向素描成图，见图6。
f）测量的产状、采集的标本、拣块样的位置应用符号标注在图上（方法同上）。
图 6 槽底投影素描示意图1.3 探槽原始地质编录应提交的资料a）音像记录表b）槽、井、坑探工程基点基线记录表c）槽、井、坑探工程原始地质记录表d）槽、井、坑探工程采样记录表及送样单e）标本登记表f）岩矿石标本g）鉴定及测试成果h）探槽素描图__2 画图注意事项：1、主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。
2、地质体的取舍：图上大于1mm的应绘，特殊意义的不足1mm放大绘。
3、槽壁地层倾角的换算，首先依据产状计算出地层走向与导线方位角之间的夹角a，在倾角换算表中根据真倾角b和夹角a，对应出角度c，该角度c就是槽壁地层的倾角。
4、槽底地层走向的换算，根据产状和导线的方位角，找出地层走向与方位角的夹角，该角度的走向为地层在槽底的走向。
5、槽底刻槽样长度换算。
..。
