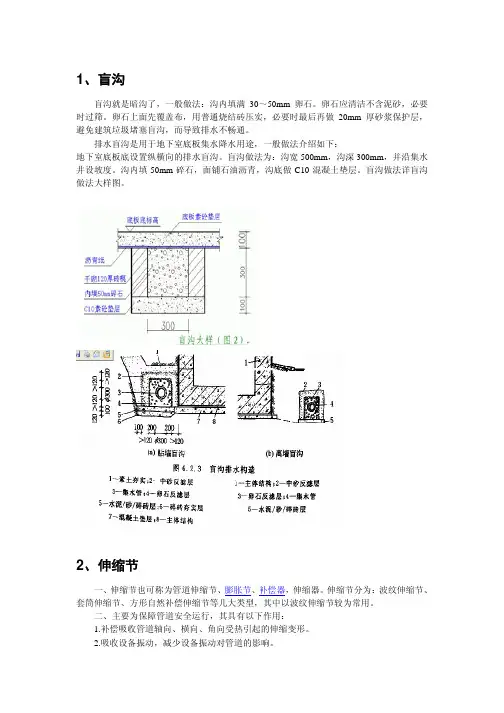

1、盲沟盲沟就是暗沟了，一般做法：沟内填满30～50mm卵石。

卵石应清洁不含泥砂，必要时过筛。

卵石上面先覆盖布，用普通烧结砖压实，必要时最后再做20mm 厚砂浆保护层，避免建筑垃圾堵塞盲沟，而导致排水不畅通。

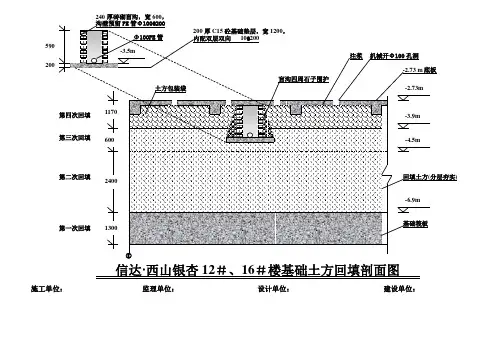

排水盲沟是用于地下室底板集水降水用途，一般做法介绍如下：地下室底板底设置纵横向的排水盲沟。

盲沟做法为：沟宽500mm，沟深300mm，并沿集水井设坡度。

沟内填50mm碎石，面铺石油沥青，沟底做C10混凝土垫层。

盲沟做法详盲沟做法大样图。

2、伸缩节一、伸缩节也可称为管道伸缩节、膨胀节、补偿器，伸缩器。

伸缩节分为：波纹伸缩节、套筒伸缩节、方形自然补偿伸缩节等几大类型，其中以波纹伸缩节较为常用。

二、主要为保障管道安全运行，其具有以下作用：1.补偿吸收管道轴向、横向、角向受热引起的伸缩变形。

2.吸收设备振动，减少设备振动对管道的影响。

3.吸收地震、地陷对管道的变形量。

三、合理的设计管路系统中的支座，是保证波纹管伸缩节正常发挥作用的必要条件，不同类型的波纹管伸缩节，对于管系的支座有不同的要求。

1、主固定支座（Main Anchor）主固定支座是安装在具有一个或者几个无约束波纹管伸缩节的管系上，它必须承受由与它相连接的每一管段上所施加在它上面的力和力矩。

如管道内介质压力产生的压力推力（盲板力），使伸缩节产生额定位移所需的力和力矩，以及由可调导向支座、定向导向支座所产生的摩擦力，还有管线和介质的重量，流体冲击力，当选用无约束波纹管伸缩节时，在下述情况下必须设置主固定支座：1) 管道盲端2) 介质流向改变处3) 管道分支处4) 管道变径处5) 两个波纹管伸缩节之间的管道上截止阀或减压阀处。

2、次固定支座（I anchor）次固定支座是用来承受的除去压力推力（盲板力）之外的所有载荷。

对于直管段来说，次固定支座通常是为了把两个固定支座之间较长的管段分割成若干管段单元，以便每个管段之间只设置一个波纹管伸缩节，以保证伸缩节能够正常工作。

1、塑料盲沟的组成 纤维 为 2mm左右的丝条，相互接点熔结成型，呈立体网 状体，其原理与钢结构造物的桁架原理相同。表面开孔庇为 95-97%，是有孔管 的 5 倍以上，是树脂网格管的 3-4 倍，表面吸水率极高。
3
2、由于是立体结构，其空隙率为 80-95%，构成空间与管理同且轻便，抗压 性能比管结构的树脂强 10 倍以上，因此，即使因超负荷被压，但由于是立体结 构，故残余空隙也达 50%以上，不存在不通水的问题， 无需考虑会被土压力压坏。
四、布置做法
1. 自然式 2. 截流式 3. 蓖式 4. 耙式
五、应用前景
近二十多年来国内外大量的工程实例， 充分说明这种产品的可靠性， 该产品 经交通部、 水利部、 电力工业部 南京 水科院检测， 产品质量及性能指标均达到国 家标准，有的指标己超过日本，而价格远远低于日本进口产品。
六、 塑料盲沟 特点
3、抗压强度大， 250KPa压力下，其压缩率低于 10%。 4、加有抗老化剂，经久耐用，在水下，土中等处入置几十年也能确保稳定。 5、抗压且柔韧，对于弯道等曲位也能施工，十分轻便，若回填深度在 10cm 左右，还可用推土机进行回填等。 6、由于有以上特点，故对以往传统盲沟出现的各种问题，如不均匀沉降或 因超载引起部分闭塞， 被压坏导致空隙全无引起功能中断的问题， 可通过塑料盲 沟材解决。 7、由于采用热熔化方式成型而不使用粘结剂，故不会因粘结剂老化及剥离 等而引起崩坏。
盲沟
一、盲沟定义
盲沟指的是在 路基 或地基内设置的充填碎、 砾石等粗粒材料并铺以倒滤层 （有的其中埋设透
水管）的排水、截水 暗沟 。盲沟又叫暗沟，是一种地下排水渠道，用以排除地下水，降低地
下
水
位
。
1

填碎石
A型预制块 B型预 制块
回填种 植土
通讯管
三、纵向排水沟施工工艺 ①测量放线 纵向排水沟均得在下基层检验合格后在中分带旁左侧路缘带安装钢筋、支模浇 筑。根据设计图放线：尺寸为宽40cm（其中两侧现浇混凝土各厚10cm），深 38cm（其中底面现浇混凝土8cm，顶面砼盖板厚8cm）。 ②钢筋安装 钢筋的安装位置、间距、保护层及各部分钢筋的大小尺寸，均应符合施工图 的设计要求。 a、绑扎钢筋。Φ10的U型钢筋15cm一根，每根长100cm，φ10型的纵向钢筋 与U型钢筋的中点与顶点相接（侧面间距为11cm，底部间距为15cm）。每延米7 根，每根99.2cm。本结构为单排钢筋，距外侧、底部、内侧5cm。 b、安装后的钢筋，应有足够的刚性和稳定性。
③支模
待钢筋安装完成后，根据放线的位置进行支模。模板表面刷隔离剂，模板应 具有足够的稳定性，保证现浇混凝土时不变形走位。 ④浇筑C25混凝土 在支好模后，在模板内浇筑混凝土。底面浇筑8cm厚，两侧各10cm厚，顶面 要留砼盖板位置。 纵向排水沟10m分段，中间设置伸缩缝，塞沥青麻絮
超高路段纵向排水沟 10m分段，中间设 置伸缩缝，塞沥青麻 絮 ∅ 3cm泄水孔，间距 15cm
底部为现浇8CM 混凝土
纵向排水沟
集水井
反虑土工布包 裹225横向排 水管排水口
纵向排水沟
225横向排水 管
急流槽
砼路肩块施工
1、准确放出路基边线，间距为直线段每10米一个桩，曲线段每5米一个桩。安 装时挂线，保证预制块的线型及高程。预制块分上、下两层安装。 2.安装防渗土工布 3、碎石回填 在安装过程中，安装完一层预制块即可回填碎石至预制块顶面，待安装完第二 层预制块后，便可将碎石回填至设计高度。

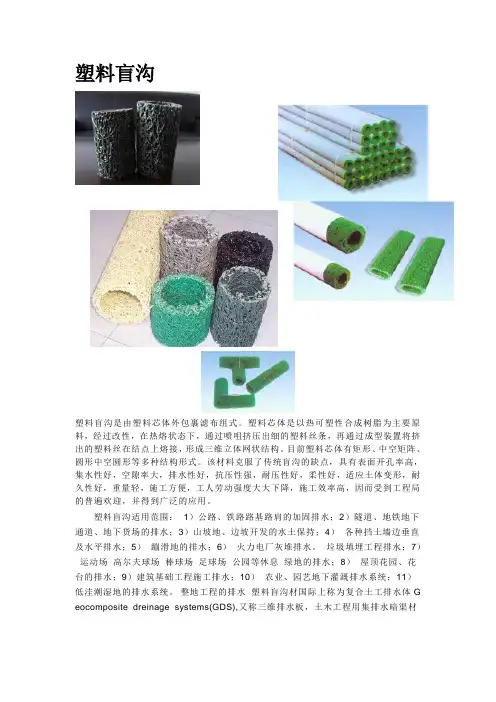

塑料盲沟塑料盲沟是由塑料芯体外包裹滤布组式。

塑料芯体是以热可塑性合成树脂为主要原料，经过改性，在热熔状态下，通过喷咀挤压出细的塑料丝条，再通过成型装置将挤出的塑料丝在结点上熔接，形成三维立体网状结构。

目前塑料芯体有矩形、中空矩阵、圆形中空圆形等多种结构形式。

该材料克服了传统盲沟的缺点，具有表面开孔率高，集水性好，空隙率大，排水性好，抗压性强，耐压性好，柔性好，适应土体变形，耐久性好，重量轻，施工方便，工人劳动强度大大下降，施工效率高，因而受到工程局的普遍欢迎，并得到广泛的应用。

塑料盲沟适用范围：1）公路、铁路路基路肩的加固排水；2）隧道、地铁地下通道、地下货场的排水；3）山坡地、边坡开发的水土保持；4）各种挡土墙边垂直及水平排水；5）蹦滑地的排水；6）火力电厂灰堆排水。

垃圾填埋工程排水；7）运动场高尔夫球场棒球场足球场公园等休息绿地的排水；8）屋顶花园、花台的排水；9）建筑基础工程施工排水；10）农业、园艺地下灌溉排水系统；11）低洼潮湿地的排水系统。

整地工程的排水塑料盲沟材国际上称为复合土工排水体G eocomposite dreinage systems(GDS),又称三维排水板，土木工程用集排水暗渠材等。

是将热塑性合成树脂加热溶化后通过喷咀挤压出纤维丝叠置在一起，并将其相接点熔结而成的三维立体多孔材料。

产品有圆形及矩形断面等多种，产品规格有好几种。

可根据客户订货以不同配方生产耐高温、阻燃、耐强酸碱、高弹性、高硬度等不同特性产品。

·特点：1、塑料盲沟的组成纤维为2mm左右的丝条，相互接点熔结成型，呈立体网状体，其原理与钢结构造物的桁架原理相同。

表面开孔庇为95-97%，是有孔管的5倍以上，是树脂网格管的3-4倍，表面吸水率极高。

2、由于是立体结构，其空隙率为80-95%，构成空间与管理同且轻便，抗压性能比管结构的树脂强10倍以上，因此，即使因超负荷被压，但由于是立体结构，故残余空隙也达50%以上，不存在不通水的问题，无需考虑会被土压力压坏。
