三元材料(锂钴锰镍复合氧化物)中微量元素测定
- 格式:docx
- 大小:18.54 KB
- 文档页数:3
三元过渡金属镍钴锰复合氧化物三元过渡金属镍钴锰复合氧化物,作为一种重要的电催化材料,近年来备受研究者的关注。
它具有良好的催化活性和稳定性,可用于燃料电池、电解水制氢等领域,具有广阔的应用前景。
在本文中,我将围绕三元过渡金属镍钴锰复合氧化物的制备方法、电催化性能、应用前景等方面展开全面的评估和讨论。
1. 三元过渡金属镍钴锰复合氧化物的制备方法1.1 沉淀法沉淀法是一种常用的制备方法,通过将相应的金属盐与沉淀剂反应生成沉淀,再经过适当的处理得到三元过渡金属镍钴锰复合氧化物。
1.2 模板法模板法利用模板的特性,在其表面沉积金属前驱体,再经过煅烧得到复合氧化物,该方法制备的产物具有较高的比表面积和均匀的孔结构。
1.3 共沉淀法共沉淀法是将三种金属离子在一定的条件下同时沉淀,形成复合氧化物,该方法简单易行。
2. 三元过渡金属镍钴锰复合氧化物的电催化性能2.1 电催化水分解多种研究表明,三元过渡金属镍钴锰复合氧化物具有良好的电催化水分解活性,其电解水制氢的效率高,稳定性好,是一种理想的电催化材料。
2.2 燃料电池在燃料电池中,三元过渡金属镍钴锰复合氧化物作为阴极材料,能够高效催化氧还原反应,提高燃料电池的性能。
3. 三元过渡金属镍钴锰复合氧化物的应用前景3.1 燃料电池三元过渡金属镍钴锰复合氧化物在燃料电池中的应用已经取得了一定的进展,未来有望成为商业化的关键材料。
3.2 电解水制氢随着可再生能源的快速发展,电解水制氢技术受到越来越多的关注,三元过渡金属镍钴锰复合氧化物有望成为电解水制氢的重要催化材料。
从以上评估中可以看出,三元过渡金属镍钴锰复合氧化物具有良好的制备方法、优异的电催化性能和广阔的应用前景。
这些特点使得它成为了当前备受关注的研究热点之一。
在未来的研究中,还需要进一步探索其制备工艺、改善材料的稳定性和寿命,以及拓展更广泛的应用领域。
在个人观点上,我认为三元过渡金属镍钴锰复合氧化物作为一种潜在的重要催化材料,具有巨大的发展潜力。
三元材料中镍锰钴总含量测定(络合滴定法)1方法提要在盐酸羟胺存在下,在pH=10的缓冲介质中,以紫脲酸胺为指示剂,利用络合滴定法得到镍、锰、钴总含量。
2试剂盐酸羟胺溶液:10%水溶液。
EDTA标准溶液:0.015mol/L。
紫脲酸胺:与氯化钠(1+100)混合并研细。
PH=10的氨缓冲溶液。
3操作①称取试样0.2g(精确至0.0001g),置于250ml烧杯中。
②加盐酸(1+1)10ml,加热至完全溶解。
③将溶液定容于200ml容量瓶中。
④用移液管移取25ml溶液,置于250ml烧杯中。
平行移取两份。
⑤加盐酸羟胺溶液5ml,缓冲溶液10ml。
加水至150ml,摇匀。
于电炉上加热至40℃(即,微微冒雾时)。
⑥加0.05~0.1g紫脲酸胺指示剂,用EDTA标准溶液滴定至黄色变为淡紫色为终点。
4计算以Ni计总量% = b 5869%式中 b——每克样品中镍、锰、钴总的物质的量(mol/g)。
c——EDTA标准溶液的实际浓度,mol/L;m——三元材料的质量,g;V——滴定三元材料消耗EDTA标准溶液的体积,mL。
附录1:EDTA标准溶液的配制及标定c EDTA = 0.015 mol/LA.配制:称取11.2g EDTA,加热溶于2000ml水中,冷却,摇匀。
B.标定方法:a.称取0.2g(精确至0.0001g)于800℃灼烧1小时的基准氧化锌,少量水润湿,用滴管吸取3管盐酸(1+1)溶解试样;b.将溶液于200ml容量瓶中定容;c.用移液管移取25ml溶液,置于烧杯中,d.加10ml氨缓冲溶液(pH=10);e.加0.05~0.1g铬黑T指示剂;f.用EDTA滴定溶液至纯蓝色为终点。
C.计算式中 c——EDTA标准溶液的实际浓度,mol/L;m——氧化锌的质量,g;V——滴定氧化锌消耗EDTA标准溶液的体积,mL。
附录2:缓冲剂的配制pH = 10.0:27g氯化氨溶于适量水中,加浓氨水197ml,用水稀释至500ml。
三元正极材料匣钵材质中元素
三元正极材料通常是指由镍(Ni)、钴(Co)、锰(Mn)三种元素组成的化合物。
这些化合物通常是锂离子电池的正极材料,因为它们具有良好的电化学性能和循环稳定性。
常见的三元正极材料包括锂镍钴锰氧化物(NCM)和锂镍钴铝氧化物(NCA)。
这些材料中的镍、钴、锰等元素在一定比例下能够提供良好的电池性能,如高能量密度、长循环寿命和较高的安全性能。
从化学角度来看,镍、钴、锰是过渡金属元素,它们在三元正极材料中的比例和结晶结构对材料的电化学性能有着重要影响。
其中,镍和钴能够提高材料的比容量和循环寿命,而锰则有助于提高材料的热稳定性和安全性能。
因此,三元正极材料的合理配比和结构设计对于电池性能至关重要。
另外,从工程角度来看,三元正极材料的制备和加工也需要考虑到元素的分布均匀性、晶粒大小和电极的导电性等因素。
这些因素都会影响到电池的性能和成本。
因此,研究人员在开发新型三元正极材料时需要综合考虑化学、物理和工程等多个方面的因素,以实现更好的电池性能和商业化应用。
三元系锂电池正极材料研究现状摘要:综述了近年来锂离子电池层状Li-Ni-Co-Mn-O正极材料的研究进展,重点介绍了正极材料LiNi l/3Co l/3Mn l/3O其合成方法电化学性能以及掺杂、包覆改性等方面的研究结果。
三元系正极材料的结果:LiMn x Co y Ni1-x-y O2具有α-2NaFeO2层状结构。
Li原子占据3a位置,Ni、Mn、Co随机占据3b位置,氧原子占据6c位置。
其过渡金属层由Ni、Mn、Co 组成,每个过渡金属原子由 6 个氧原子包围形成MO6 八面体结构,而锂离子嵌入过渡金属原子与氧形成的(MnxCo yNi1-x-y) O2层之间。
在层状锂离子电池正极材料中均有Li+与过渡金属离子发生位错的趋势,特别是以结构组成中有Ni2+存在时这种位错更为突出。
抑制或消除过渡金属离子在锂层中的位错现象是制备理想α-2NaFeO2结构层状正极材料的关键,在LiMn x Co y Ni1-x-y O2结构中, Ni2+的半径( rNi2+=0.069nm)与Li+的( rLi+=0.076nm)半径接近,因此晶体结构会发生位错,即过渡金属层中的镍原子占据锂原3a的位置,锂原子则进驻3b位置。
在Li+层中,Ni2+的浓度越大,则Li+在层状结构中脱嵌越困难,电化学性能越差。
而相对于LiNiO2及LiNi x Co1-x-y O2,LiMn x Co y Ni1-x-y O2中这种位错由于Ni 含量的降低而显著减少。
同时由于Ni2 + 的半径( rNi2 + =0. 069nm) 大于Co3+ ( rCo3+ = 0. 0545nm) 和Mn4 + ( rMn4 + =0. 053nm) ,LiMnxCo yNi1 - x - yO2 的晶格常数有所增加。
由于充分综合镍酸锂的高比容量、钴酸锂良好的循环性能和锰酸锂的高安全性及低成本等优点,利用分子水平的掺杂、包覆和表面修饰等方法来合成锰镍钴等多元素协同的复合正极材料,因其良好的研究基础及应用前景而成为近年来研究热点之一。
三元正极材料中镍钴锰金属量计算下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
本文下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着电动汽车行业的不断发展壮大,电池技术的进步成为推动整个行业发展的重要因素之一。

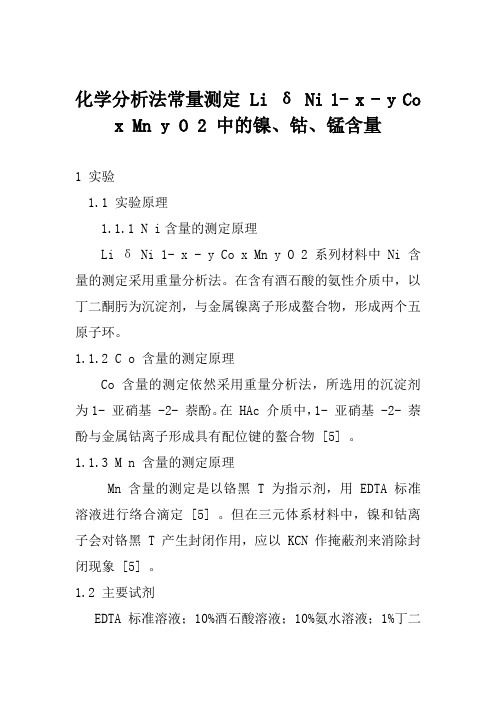

化学分析法常量测定 Li δ Ni 1- x - y Co x Mn y O 2 中的镍、钴、锰含量1 实验1.1 实验原理1.1.1 N i含量的测定原理Li δ Ni 1- x - y Co x Mn y O 2 系列材料中 Ni 含量的测定采用重量分析法。
在含有酒石酸的氨性介质中,以丁二酮肟为沉淀剂,与金属镍离子形成螯合物,形成两个五原子环。
1.1.2 C o 含量的测定原理Co 含量的测定依然采用重量分析法,所选用的沉淀剂为1- 亚硝基 -2- 萘酚。
在 HAc 介质中,1- 亚硝基 -2- 萘酚与金属钴离子形成具有配位键的螯合物 [5] 。
1.1.3 M n 含量的测定原理Mn 含量的测定是以铬黑 T 为指示剂,用 EDTA 标准溶液进行络合滴定 [5] 。
但在三元体系材料中,镍和钴离子会对铬黑 T 产生封闭作用,应以 KCN 作掩蔽剂来消除封闭现象 [5] 。
1.2 主要试剂EDTA 标准溶液;10%酒石酸溶液;10%氨水溶液;1%丁二酮肟溶液;(3+97) 氨水溶液;1%1- 亚硝基 -2-萘酚溶液;33%HAc 溶液; KCN 溶液;氨 - 氯化铵缓冲溶液(pH=10);固体铬黑 T 指示剂;Ni 标准溶液(1 mg/mL);Co标准溶液(1 mg/mL);Mn 标准溶液(1 mg/mL)。
1.3 实验方法1.3.1 样品的制备本实验以 Li δ Ni 1/3 Co 1/3 Mn 1/3 O 2 为例,测试其镍、钴、锰含量。
准确称取 2 g(精确至 0.000 1 g)样品置于 200 mL 烧杯中,加少量水润湿,加入 20 mL HCl (1+1),加热溶解并蒸发至近干,冷却后转移至 200 mL 容量瓶中,稀释至刻度。
1.3.2 N i含量的测定移取 1.3.1 中所述试样溶液 20.00 mL,置于 200 mL 烧杯中,加入 5~10 mL 10% 酒石酸溶液,滴加 10%氨水至溶液变为紫色,加热至 75~80 ℃,在搅拌下加入 60~70 mL 1% 丁二酮肟溶液,保温 15~30 min,冷却放置 1 h。
锂电池正极材料中镍钴锰含量测定在锂离子电池中,正极材料起到储存和释放电荷的作用。
目前,许多正极材料都包含钴、镍和锰等元素。
在这些元素中,镍钴锰(NCM)被广泛用于制造锂电池正极材料,因为它具有良好的容量和寿命特性,适用于许多应用领域。
在制造和质量控制过程中,准确测定NCM含量具有重要意义,确保电池性能良好和可靠。
为了测定NCM含量,可以使用多种技术。
例如,ICP-MS、XRF、ICP-OES等方法都可以用于分析NCM含量。
这些技术中, X射线荧光光谱仪 (XRF) 是一种非破坏性、快速、易于操作的分析方法。
XRF通常适用于材料含量的分析,而ICP-OES则适用于微量元素的分析。
为了测定NCM含量,需要将样品放入X射线荧光光谱仪中进行测试。
在测试期间,仪器会向样品中发射X射线,当X射线与样品中的原子相互作用时,样品会发出荧光辐射。
测量荧光辐射的能量和强度,可以通过比较标准样品进行校准和计算。
虽然XRF是一种可靠的技术,但在使用过程中仍需注意一些因素,以确保准确性和重复性。
首先,在测量过程中应注意样品的制备。
样品应该充分混合,以确保样品中的NCM均匀分布,并且应该避免样品受到污染。
其次,应确保仪器处于适当的校准状态。
校准过程应该定期进行,以确保仪器的准确性和稳定性。
最后,XRF不适用于所有类型的样品。
例如,对于高含量的轻元素,如氢氟化物,X射线可能不足以将其激发和检测。
对于这些样品,ICP-OES可能更适合进行分析。
总体而言,NCM含量的测定是制造和质量控制过程中的关键步骤。
通过使用适当的技术,例如XRF、ICP-OES等,可以实现NCM含量的准确测定,从而确保电池性能和可靠性。
电感耦合等离子体法(ICP法)测定镍钴锰三元复合氢氧化物中
的微量磷元素
冯焕村;陈珍华;魏稼轩
【期刊名称】《世界有色金属》
【年(卷),期】2024()1
【摘要】本文探讨了一种采用电感耦合等离子体(ICP)法测定镍钴锰三元复合氢氧化物中微量磷元素的方法。
磷元素对材料的电化学性能有显著影响,因此,准确测量其含量对于优化电池性能和质量至关重要。
本文采用的ICP法是一种高灵敏度、高准确度的测量技术,对于复杂基质中的微量元素测定具有优异的效果。
研究结果显示,该方法对于镍钴锰三元复合氢氧化物中的磷元素测定具有良好的线性关系、高精密度和高准确度,干扰小等优点,证明了其在实际应用中的可行性。
【总页数】3页(P46-48)
【作者】冯焕村;陈珍华;魏稼轩
【作者单位】广东佳纳能源科技有限公司;江西佳纳能源科技有限公司
【正文语种】中文
【中图分类】S151.9
【相关文献】
1.电感耦合等离子体发射光谱(ICP-OES)法测定镍钴锰酸锂中主元素含量
2.电感耦合等离子体质谱法(ICP-MS)测定镍钴锰三元素氢氧化物中铅
3.电感耦合等离子体发射光谱法(ICP-OES)同时测定活性炭中铝、钴、镉、铜、铁、镁、锰、钠、磷、
硫10种元素4.ICP-AES法测定掺杂型镍钴锰三元素复合氢氧化物中七种掺杂元素5.电感耦合等离子体原子发射光谱(ICP-AES)和电感耦合等离子体质谱(ICP-MS)法测定大气降尘中的铅、镉、铬、锌、锰、镍、铜、铊
因版权原因,仅展示原文概要,查看原文内容请购买。
ICP-OES测定镍钴锰氢氧化物中硅含量周兆海; 李沃颖【期刊名称】《《广州化工》》【年(卷),期】2019(047)014【总页数】3页(P128-130)【关键词】镍钴锰氢氧化物; 硅含量; 电感耦合等离子体原子发射光谱仪【作者】周兆海; 李沃颖【作者单位】江门市芳源新能源材料有限公司广东江门 529000【正文语种】中文【中图分类】O655.9复合镍钴锰氢氧化物是一种容量比较高的新型锂离子电池正极材料,镍钴锰三元氢氧化物是锂电池的重要组成部分[1]。
硅元素是这种材料中的有害元素,它的存在可能会对电池性能有影响。
因此,选择快速和可靠的方法测定正极材料中硅元素含量十分必要。
目前,硅元素含量的测定方法主要有X射线荧光光谱法、重量法、硅钼蓝光度法和电感耦合等离子体发射光谱法等。
陈美瑜等[2]采用X射线荧光光谱法测定高性能陶瓷中的硅元素含量,当硅的质量浓度在55%~70%时,相关系数为0.9997,方法检出限为0.81%。
张浪清等[3]采用重量法直接测定航天材料铝硅中间合金中硅含量,方法在分析周期和准确性上都能满足航空材料合金行业中生产检验的需求。
邱红绪等[4]应用硅钼蓝光度法测定萤石样品中不同含量二氧化硅的改进方法,在选定条件下,二氧化硅的质量在0~800 μg范围内符合比尔定律,相关系数r≥0.9998。
李欣等[5]采用电感耦合等离子体原子发射光谱法在251.611 nm波长下测定复合肥料中有效硅含量。
方法灵敏度高、操作快速简单、选择性好。
然而,未见电感耦合等离子体原子发射光谱法应用于镍钴锰三元氢氧化物中硅含量的分析,本文探究了镍钴锰消解液中元素对硅含量分析的影响,建立了一种干扰少、简便快速和结果准确的分析方法。
1 实验1.1 仪器及工作参数赛默飞ICAP7200电感耦合等离子发射光谱仪(ICP-OES,美国产),工作参数设定如下:功率1150 W,辅助气0.5 L/min,冷却气12 L/min,载气体流量0.85L/min,蠕动泵转速50 r/min,Si的4条分析谱线分别为251.611 nm、212.412 nm、288.158 nm和221.667 nm。
国家标准《镍、钴、锰三元素复合氧化物》编制说明金川集团有色公司二00九年二月1.任务来源本标准计划是由中国有色金属工业协会中色协综字[2007]237号文件《关于下达2007年第二批有色金属国家标准制(修)订项目计划的通知》下达,项目序号20079113-T-610,由金川集团有限公司负责起草,计划于2009年完成。
2.编制原则镍、钴、锰三元素复合氧化物是锂离子电池用新材料,我国目前尚无相应的国家标准或行业标准。
该标准旨在加强供需双方的技术理解和交流,指导和规范产品的生产和贸易,满足市场相关领域的不同需求。
3.编制情况标准格式按GB/T1.1-2000标准要求编写。
标准制定起草工作开展后,主要查阅了国外同类产品标准和国内有关企业技术资料,进行了收集、整理、对比分析,并对国内的生产和使用状况进行调研整合后,经起草单位与用户多次探讨、协商,与2009年2月提出该“标准预审稿”。
4.产品行业背景锂离子蓄电池具有比能量大、单体工作电压高、工作温度范围宽、循环寿命长、自放电小、对环境污染小等优点,在便携式电器和电动汽车等领域有着广阔的应用前景。
随着对现有材料和电池设计技术的改进以及新材料的出现,锂离子电池应用范围将不断拓展,它将作为最具发展前景的新能源服务于人类,已成为本世纪的研发热点。
锂离子电池正极材料LiNi x Co y Mn1-x-y O2具有同LiCoO2和LiNiO2一样的α-NaFeO2结构和理论比容量,但是这种材料具有LiCoO2、LiNiO2等其它正极材料所无法比拟的优势。
1. 钴酸锂由于价格昂贵、安全性能差而不适合作为动力电池;2. 锰酸锂具有低成本、环保、安全性好等优点,但其能量密度低、循环性能差、碳做负极时锰的溶解问题突出;3. 镍酸锂合成条件要求苛刻,而且循环性能不好,安全性能差;4. 镍钴酸锂容量比钴酸锂有所提高,但制备成本高、过充存在安全性问题;5. 磷酸铁锂具有成本低廉、环境友好、安全性好等优势,但其体积能量密度较低。
固体生物质燃料是一种重要的可再生能源资源,其燃烧释放的能量可以用于发电、供热等领域。
然而,固体生物质燃料中微量元素的含量对燃烧过程和燃烧产物的形成具有重要影响。
准确测定固体生物质燃料中微量元素的含量对于评估其燃烧特性和环境影响具有重要意义。
一、微量元素的重要性微量元素是指在生物体中含量极少的元素,其数量通常在0.1以下。
在固体生物质燃料中,常见的微量元素包括锰、铜、锌、钼、镍、钴等。
这些微量元素虽然含量较少,但却对生物质燃料的燃烧特性起着重要作用。
锌和铜是催化剂,可以促进生物质燃料的燃烧,提高燃烧效率;而钼和钴则可以影响燃烧产物的形成,对燃烧过程的环境影响有重要作用。
二、微量元素的测定方法1. 化学分析法化学分析法是最常用的微量元素测定方法之一。
它通过化学反应,将固体生物质燃料中的微量元素转化为易于测定的化合物,然后利用色谱、光谱等技术进行测定。
化学分析法能够对多种微量元素进行准确测定,具有较高的灵敏度和准确度。
然而,该方法需要繁琐的前处理步骤,且容易受到外界因素的干扰,对操作人员的要求较高。
2. 光谱分析法光谱分析法是一种快速、准确的微量元素测定方法,其原理是通过测定微量元素激发的光谱线强度来确定其含量。
常用的光谱分析方法包括原子吸收光谱、原子发射光谱和荧光光谱等。
光谱分析法不需要复杂的前处理步骤,且对样品的要求较低,因此在实际应用中得到了广泛的应用。
三、微量元素测定技术的发展趋势随着科学技术的发展,微量元素测定技术也在不断进步。
未来,固体生物质燃料中微量元素的测定技术将朝着以下方向发展:1. 自动化和高通量随着自动化技术的发展,微量元素的测定将实现自动化和高通量化。
自动化技术可以减少人为操作的误差,提高测定的准确度和可靠性;高通量化则可以提高测定的效率,适应大样品数量的测定需求。
2. 绿色分析方法绿色分析方法是未来微量元素测定技术的发展趋势之一。
绿色分析方法是指在分析过程中尽量减少或避免有害化学物质的使用,减少对环境的污染。
在自然界中,锂元素是最轻的金属,它的原子量为6.94g/mol,ρ=0.53g/cm-3,电化学当量最小,为0.26 g·Ah-1,标准电极电位最负,为-3.045 V,锂元素的这些特点决定了它是一种具有很高比能量的材料。
层状的Co02,其理论容量为274 mAh/g,实际容量在140~155 mAh/g。
其优点为:工作电压高,充放电电压平稳,适合大电流放电,比能量高,循环性能好。
缺点是:实际比容量仅为理论容量的50%左右,钴的利用率低,抗过充电性能差,在较高充电电压下比容量迅速降低。
另外,再加上钴资源匮乏,价格高的因素,因此,在很大程度上减少了钻系锂离子电池的使用范围,尤其是在电动汽车和大型储备电源方面受到限制。
镍钴锰三元复合正极材料研究工作中面临的问题和不足(1)合成工艺不成熟,工艺复杂。
由于世界各国对于复合正极材料的研究最近几年才开始,且材料中的Ni2+极难氧化成Ni3+,锰离子也存在多种氧化价态,因而合成层状结构的正极材料较为困难,尚未研究出最佳的合成工艺。
由于大量掺入过渡金属元素等因素,复合正极材料的合成工艺相对复杂,需经过长时间的煅烧,并且大多只能在氧气气氛中,温度高于900℃的条件下合成出具有优异电化学性能的复合正极材料,这对于该材料的工业化生产带来了很大的局限性。
(2)忽略了镍钴锰三元复合正极材料合成过程中前驱体的研究。
由于目前合成复合正极材料均需煅烧,而国内外普遍采用直接市售的、Ni-H电池及陶瓷行业专用的镍化物、钴化物和锰化物作为煅烧原料进行合成,仅考虑原料的化学组成,而未注意到煅烧前驱体的种类和相关性能对复合正极材料的结构和电化学性能产生的巨大影响。
目前开发高性能、低成本的新型锂离子电池正极材料的研究思路主要有:(1)充分综合钴酸锂良好的循环性能、镍酸锂的高比容量和锰酸锂的高安全性及低成本等特点,利用分子水平混合、掺杂、包覆和表面修饰等方法合成镍钴锰等多元素协同的复合嵌锂氧化物;(2)高安全性、价廉、绿色环保型橄榄石结构的LiMPO4 (M=Fe、Mn、V等)的改性和应用;(3)通过对传统的钴酸锂、镍酸锂和锰酸锂等正极材料进行改性、掺杂或修饰,以改善其理化指标和电化学性能。
三元材料中ni mn co作用全文共四篇示例,供读者参考第一篇示例:三元材料是指由镍(Ni)、锰(Mn)和钴(Co)三种金属元素组成的材料。
这三种元素在材料中发挥着重要的作用,共同影响着材料的性能和应用。
下面我们就来详细探讨一下这三种元素在三元材料中的作用。
锰(Mn)是三元材料中最常见的元素之一,它通常用于调控材料的磁性和结构特性。
锰的加入可以提高材料的磁导率,改善其磁性能,使其具有更强的磁性。
锰还可以稳定材料的晶体结构,提高其热稳定性和耐腐蚀性。
锰在三元材料中扮演着调节磁性和结构的重要角色。
三元材料中的锰、钴和镍这三种元素各自发挥着重要的作用,共同影响着材料的性能和应用。
它们相互配合,共同发挥作用,在提高材料的磁性、电导率、耐磨性等方面都起着至关重要的作用。
对这三种元素在三元材料中的相互作用和影响进行深入研究,对于开发出更优异的三元材料具有重要意义。
【此处2000字内容大致意思已表达完整】第二篇示例:三元材料是一种由镍(Ni)、锰(Mn)和钴(Co)组成的合金材料,具有很强的特殊性能和广泛的应用领域。
在三元材料中,Ni、Mn、Co三种元素的作用是相互协调的,相互配合,以发挥最优化的性能。
Ni、Mn、Co作为三元材料的主要合金元素之一,各自具有独特的特性。
Ni是一种重要的结构材料,具有很高的进化和变形能力,可以改善合金的强度和塑性。
Mn是一种优良的合金元素,可以提高材料的硬度和强度,还可以提高合金的热处理和热稳定性。
Co是一种非常耐蚀的金属,具有很高的耐磨性和耐蚀性,可以提高合金的耐腐蚀性。
三种元素都有各自的特性,可以相互补充,形成一种优良的三元合金材料。
Ni、Mn、Co在三元材料中的相互作用对材料的性能有很大的影响。
三元材料中的Ni、Mn、Co三种元素之间的相互作用可以改变合金的微观结构和化学成分,从而改变合金的物理性能和化学性能。
Ni、Mn、Co的比例和含量的调节可以改变材料的晶体结构和相变温度,影响材料的强度、硬度、导电性和热性能等。
镍钴锰含量检验方法三元基体镍钴锰含量检验方法1 、试样溶解称取2.0g左右(称准至0.0001g)试样于250ml烧杯中,加入20ml1+1HCl,盖上表面皿,加热溶解,至无小气泡,只有大气泡冒出时,取下冷却,待冷却后用水冲洗杯壁和表面皿,冷却后移入250ml容量瓶中,并稀释至刻度摇匀,待用。
2、钴含量的测定:(参照GB/T223.20-94)准确移取20.00ml上述母液,于200ml烧杯中,加入10ml浓硝酸,加热蒸发至干,然后取下冷却,冷却后加入一勺氯酸钠,10ml浓硝酸,并用水冲洗烧杯壁,然后加热,煮沸1-2min,然后取下冷却,冷却后移入100ml 容量瓶中,稀释至刻度,再过滤,留滤液待用。
移取20.00ml滤液至200ml烧杯中,加入50ml离子混合液,5.00ml 铁氰化钾标准溶液,置于电磁搅拌器上,用电位滴定仪滴定钴含量。
钴含量按公式(4)计算:(K﹡V2—V1) ×T×倍数(250/20×100)Co%= ——————————————————×100% (4)M×V(20)×1000式中:V2——加入铁氰化钾标准溶液的体积,ml;V1——滴定消耗硫酸钴标准溶液的体积,ml;V——移取的待测液的体积,ml;K——硫酸钴标准溶液相当于铁氰化钾标准溶液的体积比;T——铁氰化钾标准溶液对钴的滴定度,mg/ml;M——所称试样的质量,g。
3 、镍(Ni)含量的测定3.1 试剂a) 1+1盐酸;b) 无水乙醇;c) 丁二酮肟(分析纯);d) 柠檬酸三铵(分析纯);e)氯化铵(分析纯);3.2 试样溶解称取2.0g左右(称准至0.0001g)试样于250ml烧杯中,加入20ml1+1HCl,盖上表面皿,加热溶解,至无小气泡,只有大气泡冒出时,取下冷却,待冷却后用水冲洗杯壁和表面皿,冷却后移入250ml容量瓶中,并稀释至刻度摇匀,待用。
三元正极材料是指由镍(Ni)、钴(Co)、锰(Mn)等元素组成的正极材料,是当前锂离子电池中常用的正极材料之一。
随着电动车、储能系统等行业的快速发展,对于电池材料的能量密度和质量密度要求也越来越高。
本文旨在对比三种常见的三元正极材料的能量质量密度,从而更好地评估它们在电池制造中的应用前景。
内容如下:一、镍钴锰三元材料1. 镍钴锰三元材料是一种典型的三元正极材料,由镍、钴和锰组成,其中镍的含量占比较高。
2. 该材料在电动车和储能系统中得到了广泛应用,主要是由于其具有高能量密度、较高的循环寿命和较低的成本。
3. 在实际应用中,镍钴锰三元材料的能量密度约为180-200Wh/kg,质量密度约为5.8g/cm3。
二、镍钴铝三元材料1. 镍钴铝三元材料是相对较新的一种三元正极材料,与镍钴锰三元材料相比,由于铝的加入,使得其循环寿命和安全性更好。
2. 该材料的能量密度和循环寿命较高,但成本也相对较高。
3. 镍钴铝三元材料的能量密度约为200-220Wh/kg,质量密度约为5.0g/cm3。
三、镍钴钴三元材料1. 镍钴钴三元材料是一种相对较为特殊的三元正极材料,采用了少量的钴元素,以提高电池的能量密度。
2. 该材料在一些高端应用中有所应用,但成本相对较高,且循环寿命尚待提高。
3. 镍钴钴三元材料的能量密度约为220-240Wh/kg,质量密度约为5.2g/cm3。
四、对比分析1. 从能量密度来看,镍钴钴三元材料的能量密度最高,其次是镍钴铝三元材料,再次是镍钴锰三元材料。
2. 从质量密度来看,镍钴铝三元材料的质量密度最低,镍钴钴三元材料次之,镍钴锰三元材料最高。
3. 在实际应用中,镍钴锰三元材料由于成本低、循环寿命相对较好而被广泛应用,但其能量密度相对较低;而镍钴铝和镍钴钴三元材料由于较高的能量密度可能在一些对能量密度要求较高的特定场景得到应用。
五、结论1. 从能量质量密度对比来看,镍钴钴三元材料的能量密度虽然较高,但成本较高,且循环寿命有待提高;镍钴铝三元材料能量密度适中,但成本相对较高;而镍钴锰三元材料成本低、循环寿命较好,但能量密度相对较低。
目录镍钴锰锂化学分析方法适用范围:用于镍钴锰锂的三元前驱体、工序样、三元成品的主元素镍、钴、锰、锂含量,杂质项目、水分、PH值,碳酸锂和氢氧化锂、硫酸根、粒度、振实密度等的检测。
一. 镍、钴、锰含量的检测1 方法提要试样经盐酸分解,加盐酸羟胺防止锰沉淀,在氯化铵-氨缓冲液中,加入一定量EDTA,与镍、钴、锰络合,所耗EDTA的体积为镍、钴、锰合量的总毫升数。
2试剂盐酸(1+1)(GR)浓氨水(AR)硝酸(AR)磷酸(AR)过氧化氢(AR)硝酸铵(AR)10%盐酸羟胺:称取10g盐酸羟胺溶于100ml水中。
氨-氯化铵缓冲溶液:称取54g氯化铵溶于蒸馏水,加350ml氨水稀释到1000ml。
2%铬黑T:称取2g铬黑T与100克固体氯化钠混合,研磨,105~110℃烘干。
3%紫脲酸胺:3克紫脲酸胺与100克固体氯化钠混合,研磨,105~110℃烘干。
EDTA 溶液L 配制:称取二钠盐溶于1000 ml 热水中,冷却。
EDTA 标准溶液的标定:称取1.6000g 工作基准试剂高纯锌粉,用少量水湿润,加20ml 盐酸溶液(1+1)溶解,移入500ml 容量瓶中,稀释至刻度,摇匀。
取25ml 加水约30ml ,用氨水溶液(1+1)调节溶液PH 至7~8,加10ml 氨-氯化铵缓冲溶液(PH ≈10)及0.1g 铬黑T 指示剂,用配好的EDTA 滴定至溶液由紫色变为纯蓝色。
同时做空白试验。
按下式计算EDTA 浓度:式中: m —锌粉的质量的准确数值,单位为(g),V 1—EDTA 标液的体积的准确数值,单位为毫升(ml),V 2—空白试验EDTA 标液的体积的数值,单位为毫升(ml),—锌粉的摩尔质量的数值,单位为克每摩尔(g/mol )硫酸亚铁铵L 配制及标定:称取11.8g 硫酸亚铁铵[(NH 4)2Fe (SO 4)2·6H 2O],溶于1000ml 硫酸(5+95)溶液中,摇匀。
硫酸亚铁铵标准溶液的标定:移取10ml 重铬酸钾标准溶液[C 61(K2Cr2O7)=l]于250ml 锥形瓶中,加15%硫磷混酸15ml ,用配制好的硫酸亚铁铵滴定至橙黄色消失,加二苯胺磺酸钠4滴,继续小心滴加至溶液刚呈绿色并保持30秒为终点,记录所消耗的硫酸亚铁铵标准滴定溶液的体积,求出硫酸亚铁铵标准滴定溶液相当于锰的滴定度。
锂离子电池正极材料中微量元素测定
一、简介
锂离子电池的正极材料目前主要有钴酸锂、锰酸锂、镍酸锂、磷酸铁锂及锂钴锰镍复合氧化物,本方法适用以上材料中微量元素测定,以三元材料(锂钴锰镍复合氧化物)举例。
二、实验仪器与主要试剂
(1)电感耦合等离子体发射光谱仪ICAP-7200型(Thermo)
(2)恒温电加热板
(3)盐酸(GR):35% v/v
(4)元素标准溶液:100 ug /mL
二、标准溶液的配制
1.主元素:取Li、Ni、Mn标准溶液,加入5mL 35%盐酸后定容,得到主元素混标。
2.杂质元素:取相应标准溶液,加入5mL 35%盐酸后定容,得到杂质元素混标(5μg/mL),再取杂质元素混标,加入2mL 35%盐酸,稀释至相应浓度。
三、分析步骤
1.仪器工作条件
表(2)各元素测试波长
2. 试样溶液配制
2.1 称取0.2500g (精确至0.0001g)试样于50mL 容量瓶子中(耐高温),加1ml水润湿试样,加入5mL35%盐酸,并半旋紧样品瓶盖用于回流,置于90℃电热板上加热至样品完全溶解后,取下冷却后,定容至50mL用来测试杂质元素。
2.2 取1.00mL上述溶液于100mL 容量瓶中,加10mL 35%盐酸,用水稀释至刻度,摇匀,用来测试主元素。
3. 上机测试
3.1 分析参数设置:样品重复测试2 次
样品冲洗时间10S
3.2 等离子源设置:功率1150W
辅助气流量0.5 L/min
雾化器气体流量0.7 L/min
3.3 标准溶液浓度设置
3.4 按照表(2)的工作条件新建测试方法,先用标准溶液绘制工作曲线,然后测试试样溶液谱线强
度,在标准曲线上得到溶液中各元素的浓度,输入样品的重量、体积、稀释倍数,结果计算机自动给出。
4. 检出限测试
4.1配置试样溶液时,同时配置试剂空白,上机测试时,连续测试空白溶液10次,得到相对标准偏差。
4.2 以10次基体空白溶液的3倍标准偏差做为该基体条件下的检出限,其中方法定量限采用3倍检出限乘以稀释因子。
