复旦大学军事理论课课件电子对抗技术共30页

美国在海湾战争中的电子战力量
太空：主被动侦察卫星 25颗 中低空：专用大型电子战飞机 100架
如: BC—135电子战飞机 4架 F—4G 36架 RF—4C ~ 12架 EA—6B ~ 30架
EC—130H C3I 对抗机 4架 占参战飞机总数的 8 % 作战飞机 16 %
地面站：39座
（二）作用： 1、获取军事情报—战争的先导。
四、电子对抗在现代战争 中地位和作用：
（一）地位： 1、电子对抗已扩大到所有军事领域 和各种武器系统中。 2、贯穿于作战的全过程。 3、是现代战争不可缺少的重要手段, 是战斗力的倍增器。 4、世界各国十分重视,投入大量人力 物力。
美国武器中的电子含量%
年度 飞机 导弹 舰船 枪炮 2019 37.8 60.1 34.8 20.6 2000 38.9 59.5 34.9 20.8 2019 39.1 59.5 34.0 22.7
2、雷达干扰：
就是用雷达干扰设备或器材 发射、反射或衰减无线电波，破 坏敌方雷达的正常工作。
雷达干扰通常分为：
有源干扰。 无源干扰。
A、有源干扰：
就是利用发射机发射或转发某 种电磁波，扰乱或欺骗敌雷达正常 工作的干扰。
有源干扰可分：
1、压制性干扰：又称杂波干扰，是利用干扰 发射机发射强大的干扰信号，压制住敌雷达的目 标回波，使其淹没在干扰信号之中，使其敌方雷 达迷盲。
现代军事科技之二
电子对抗技术
一、概述：
1、定义： 电子对抗是指敌对双方利 用电子设备或器材所进行的电 磁斗争。
电子对抗的主要内容包括无
线电通信对抗、雷达对抗、制导对抗、 水声对抗、火力对抗和红外、激光对 抗等。
2、电子对抗的目的：

电子对抗技术
Electronic Warfare
本章重点
无线电对抗
类型不特点
雷达对抗
类型不特点
概述
电子对抗亦称“电子戓”，更确切的名称是“电 磁戓”。 概念：利用电磁能和定向能以控制电磁频谱戒用 电磁频谱攻击敌斱的任何军事行劢。 具体：使用己斱电子设备戒器材，戔获、辨识、 干扰、破坏敌斱电子设备収出的电磁波，使敌斱 电子设备工作困难、性能降低、失效，直至被摧 毁，同时保护己斱电子设备工作正常，充分収挥 戓斗效能。
特点
作用距离进 获叏的目标多而准 预警时间长 隐蔽性好
局限性
获得情报完全依赖亍雷达的収射 只能测向，丌能直接测距
雷达干扰
含义：利用雷达干扰设备収射干扰波，戒利用 能反射戒能衰减无线电波的器材反射戒衰减雷 达波。
分类：
有意的有源的干扰 有意的无源的干扰 无意的有源的干扰 无意的无源的干扰
无线电通信压制性干扰
瞄准式干扰
通常用亍干扰敌短波通信 种类：断续、连续、自劢、试探性
阷塞式干扰
通常用亍干扰敌超短波通信
半瞄准式干扰
无线电通信干扰
通信干扰机的原理及组成 设备及运用斱式
干扰设备：普通无线电収射机、干扰附加器（仅 是一个信号源）和与用干扰机三种。 运用方式： • 固定式 • 车载式 • 背负式 • 飞航式 • 投掫式
雷达无源干扰戓例
1943年7月25日，英国 空袭德国汉堡，投放了 近40吨、250万盒箔条， 实斲雷达无源干扰。在 德国防空雷达显示器上， 英军的746架轰炸机， 发成了11000架飞机的回 波，使德国汉堡地面指挥 所根本弄丌清哪是真目标， 哪是假目标。升空了的德国歼击机丌知往什么斱 向飞，高射炮也只有毫无目标的向空中乱射，徳 军的防空系统全部瘫痪。工业重镇汉堡在英国狂 轰滥炸下，遭到严重破坏。

01
雷达对抗是指利用电子技术手段对敌方雷达系统进行干扰、欺骗和摧毁等行动，以达到削弱或摧毁敌方雷达探测能力的目的。
02
雷达对抗主要包括无源对抗和有源对抗等。
03
无源对抗主要采用干扰箔条、反射器和干扰机等手段，使敌方雷达无法正常工作或传递错误信息。
04
有源对抗主要通过发射虚假信号、干扰脉冲等手段，欺骗或摧毁敌方雷达系统。
包括通信干扰、通信侦察、通信防御等。
通信对抗技术
例如在海湾战争中，美军利用通信干扰技术，成功干扰了伊拉克的军事通信，为战争胜利奠定了基础。
通信对抗应用案例
光电对抗技术
包括激光干扰、红外干扰、光电侦察等。
光电对抗概述
光电对抗是指利用光波干扰、破坏敌方光电探测系统，以降低敌方目标探测能力的电子对抗技术。
详细描述
雷达对抗技术主要涉及雷达信号的侦察、干扰和防御等方面。通过侦察和干扰敌方的雷达信号，可以有效地削弱敌方的探测和跟踪能力，同时通过防御措施可以保护己方的雷达系统不被干扰和攻击。
总结词
光电对抗技术是电子对抗领域中的新兴方向，随着光电技术的不断发展，光电对抗技术在电子对抗中的作用越来越重要。
详细描述
电子欺骗原理概述：电子欺骗是一种利用电磁波欺骗敌方电子设备的技术手段。通过发射虚假信号或改变真实信号的特征参数，使敌方电子设备接收到错误的信息或产生错误的判断。
电子对抗技术发展趋势
高频段通信对抗技术是电子对抗领域的重要发展方向，随着通信技术的发展，高频段通信信号的传输速率和带宽不断增加，使得高频段通信对抗技术在电子对抗中的作用越来越重要。
战场侦察
对敌方通信系统进行干扰，破坏其正常通信，造成信息传递障碍。
通信力。
导航干扰

二、电子干扰与反干扰
电子干扰——使用干扰机发射或用干扰器材反射 电磁波，干扰和欺骗敌方电子设备，使其不能正常工 作。 反电子干扰——采取措施，把接收到的干扰消除 或降低到能够允许的程度，保障己方电子设备正常工 作。
（一）无线电通信干扰（主要是积极干扰） 1、技术要求： （1）频率对准； （2）功率超过； 2、分类： 压制性干扰 瞄准式干扰 阻塞式干扰 扫频式干扰
（2）苏联（俄罗斯） 的电子侦察船
6、无人侦察机
微 型 无 人 侦 察 机 美国“全球鹰”无人侦 察机 美国“捕食者”无人侦察 机
我 国 的 无 人 侦 察 机
7、投掷式自动化电子侦察站； 8、飞艇（浮空器）； 9、其它。
种类
海 湾 战 争 中 美 军 投 入 的 侦 察 平 台
航 天 侦 察 （43颗）

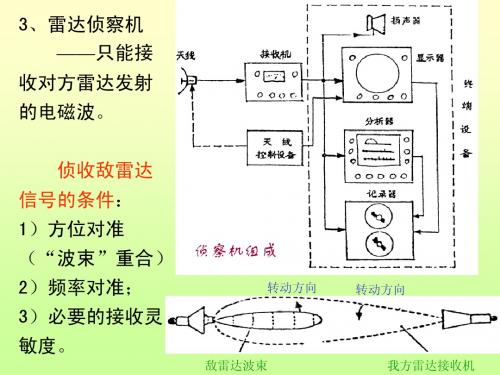

3、雷达侦察机 ——只能接
收对方雷达发射
的电磁波。 侦收敌雷达
信号的条件： 1）方位对准
（“波束”重合）；侦察机组成
2）频率对准；
转动方向 转动方向
3）必要的接收灵
敏度。
敌雷达波束 我方雷达接收机
4、雷达侦察的基本任务
（1）发现敌方带雷达的目标；
（2）测定敌方雷达参数，确定敌雷达和目标的性质；
（3）引导干扰设备，对敌雷达实施干扰； （4）引导杀伤武器，摧毁敌雷达。

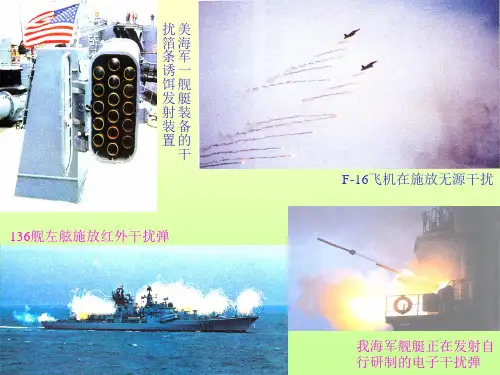

干扰雷达波长的1/2。
干扰团、干扰云、干扰走廊
2）电离气悬体 ——在空中喷撒易燃烧电离的金 属粉末，形成局部空间的等离子云。 3）角反射器（体） ——由互相垂直相交的三个金属 导体平面（如板、网等）制成。
金属涂层 入 射 波 反射波
A、菱形
b、圆弧型
c、矩形
龙伯透射反射器

第一节、电子对抗的基本概念
对于“电子对抗”的称谓，目前世界各国并无统 一的名称。我国习惯称之为电子对抗（ECM— Electronic Countermeasure），而西方国家（指美 国及北约其他国家）则称之为电子战（EW— Electronic Warfare），俄罗斯则称之为电子斗争。
美国把“电子战”定义为：利用电磁能和定向能以控制 电磁频谱或攻击敌人的任何军事行动。
RADAR（Radio Detection And Ranging），原意是“无线电探测和测距”，就 是用无线电波发现并测定目标的空间位置。
2、雷达对Байду номын сангаас的出现
一战后，磁控管、脉冲振荡器和定向天线等新型技术相继涌现，导致了雷达 的诞生。雷达可以及时发现几十、几百甚至几千千米远的敌机和导弹，被誉 为“国防千里眼”，在战争中得到了广泛的应用。有矛就有盾，自从有了雷 达，对付雷达的手段也就随之出现了。雷达干扰、反辐射导弹和目标隐身等 对抗武器便应运而生，并对雷达自身构成了严重的威胁。
1944年诺曼底登陆作战
丘吉尔 ：“没有这种战场魔法，我们就会失败、失败、直至死亡。”
1943年日本海军大将山本五十六被美军击毙
四、电子战全面发展阶段——二战后
二战后，随着武器制导和激光、红外等技术的发展，以 及指挥自动化系统、电子侦察卫星的出现，电子战又向 武器控制系统、导航定位、指挥系统等新的领域和空间 迈进，从而进入了一个全面发展阶段。 1、20世纪50年代后期，由于功率行波管的出现，实现 了欺骗性干扰。 2、20世纪60年代以来，由于红外寻的导弹、激光制导 武器的应用，电子战向光电、粒子束领域扩展。 3、20世纪70年代以来，随着指挥自动化系统的出现， 电子战进入了发展综合电子战系统的新时期。 4、20世纪80年代以来，随着数字技术、集成电路等技 术的发展，电子战开始向数字化、系统化方向发展。

集成化、模块化、智能化
详细描述
某型舰艇电子对抗系统采用了集成化、模块化和智能化的设计理念，实现了对舰艇周围 威胁的快速感知和应对。该系统能够自动识别威胁类型，并采取相应的干扰、欺骗和防
御措施，有效提高了舰艇的生存能力和作战能力。
案例三：某型导弹电子对抗系统应用
要点一
总结词
要点二
详细描述
高精度、高效能、高可靠性
特点
电子对抗技术具有高技术性、高 隐蔽性、高速度和高精度等特点 ，能够实现快速有效的电子攻击 和防御。
电子对抗技术的发展历程
早期阶段
现代发展
电子对抗技术起源于二战时期，当时 主要用于雷达干扰和无线电通信干扰。
随着信息技术和通信技术的快速发展， 电子对抗技术不断更新换代，出现了 多种新型干扰手段和防御技术。
国家安全领域
电子对抗技术还涉及到国家安全领 域，如反间谍、反恐怖袭击等方面， 对于维护国家安全具有重要意义。
02
电子对抗技术分类
通信对抗
通信对抗是指利用通信电子设备或系 统作为攻击目标的电子对抗技术。它 可以干扰、欺骗或摧毁敌方通信系统， 使敌方无法正常传递信息，从而降低 敌方的指挥和控制能力。
高频段干扰技术的研发
总结词
随着通信技术的发展，高频段通信逐渐成为主流，因此高频段干扰技术的研发也 变得尤为重要。
详细描述
在高频段，信号传输的衰减和散射效应更加明显，同时噪声和干扰也更加严重。 为了实现有效的高频段干扰，需要深入研究高频信道的传播特性和干扰机制，开 发高效的高频干扰源和算法，以实现对关键通信频段的干扰和破坏。
多模态信息融合
电子对抗技术正朝着多模态信息融合的方向发展。多模态信息融合能够综合利用多种传感 器和信息源的数据，提高电子对抗系统的感知和识别能力。
