下载文档原格式
材料成型工艺MaterialFormingTechnology课程编号：07310060学分：6学时：90(其中：讲课学时：78实验学时：12上机学时：0)先修课程：材料成型原理、金属学及热处理、机械设计基础适用专业：材料成型及控制工程教材：《金属材料液态成型工艺》贾志宏编化学工业出版社2008年2月第1版《金属材料焊接工艺》雷玉成主编化学工业出版社，2006年8月第1版《冲压工艺与模具设计》牟林、胡建华主编.北京大学出版社2010年3月第2版开课学院：材料科学与工程学院一、课程的性质与任务：本课程是材料成型与控制工程专业的一门主要专业基础课。
本课程的任务是掌握金属液态成型工艺的方法、金属板料成形技术、焊接电弧及焊接方法等三大部分知识。
通过本课程的学习，了解常见的液态成型、板料成形、焊接工艺方法。
为学习有关专业课程、从事生产技术工作和管理工作打好热加工工艺知识基础；了解热加工的新工艺、新技术、新方法和发展趋势。
二、课程的基本内容及要求第一篇液态成型工艺绪论1基本内容金属液态成型工艺发展历史，液态成型工艺流程。
2教学要求了解铸造产业的发展概况；了解铸造生产的基本流程和工艺种类。
3重难点液态成型工艺的基本类型、流程及发展趋势。
第一章零件结构的铸造工艺性分析1基本内容(1)常用铸造方法的选择；(2)砂型铸造零件结构的工艺性分析；(3)特种铸造零件结构的工艺性分析。
2教学要求(1)了解各种铸造方法的特点；熟悉铸造方法选用的依据(2)掌握砂型铸造零件结构的工艺性分析方法；(3)熟悉特种铸造零件结构的工艺性分析方法。
3重难点铸造工艺性分析的方法和思路。
第二章砂型铸造工艺方案的确定1基本内容(1)工艺设计内容及流程；(2)砂型铸造工艺方案确定的基本原理；2教学要求(1)熟悉铸造工艺设计的依据、内容及流程；(2)掌握砂型铸造工艺方案制定的原理及方法。
3重难点(1)生产纲领、生产条件对工艺方案制定的影响；(2)分型面及浇注位置的确定。
第四章1． 何谓结晶过程中的溶质再分配?它是否仅由平衡分配系数K 0所决定?当相图上的液相线和固相线皆为直线时，试证明K 0为一常数。
答：结晶过程中的溶质再分配：是指在结晶过程中溶质在液、固两相重新分布的现象。
溶质再分配不仅由平衡分配系数K 0决定 ，还受自身扩散性质的制约，液相中的对流强弱等因素也将影响溶质再分配。
当相图上的液相线和固相线皆为直线时K 0为一常数，证明如下：如右图所示：液相线及固相线为直线，假设 其斜率分别为m L 及m S ，虽然C *S 、C *L 随温度变化有不同值，但L m S m L S m T T m T T C C K /)(/)(0****--===S L m m =常数， 此时，K 0与温度及浓度无关，所以，当液相线和固相线为直线时，不同温度和浓度下K 0为 定值。
2． 某二元合金相图如右所示。
合金液成分为C B =40%，置于长瓷舟中并从左端开始凝固。
温度梯度大到足以使固-液界面保持平面生长。
假设固相无扩散，液相均匀混合。
试求：①α相与液相之间的平衡分配系数K 0；②凝固后共晶体的数量占试棒长度的百分之几?③凝固后的试棒中溶质B 的浓度沿试棒长度的分布曲线。
解：（1）平衡分配系数K 0 的求解：由于液相线及固相线均为直线不同温度和浓度下K 0为定值，所以：如右图，当T=500℃时，K 0 =**L C C α=%60%30=0.5 K 0即为所求 α相与液相之间的平衡分配系数. （2）凝固后共晶体的数量占试棒长度的百分数的计算:由固相无扩散液相均匀混合下溶质再分配的正常偏析方程)1(00-*=K L L f C C图 4-43 二元合金相图K 0＜1C 0K 0C 0/K 0T C *S C *L C 0C T *Tm代入已知的*L C = 60％ , K 0 = 0.5, C 0= C B =40%可求出此时的L f = 44.4％由于T=500℃为共晶转变温度,所以此时残留的液相最终都将转变为共晶组织,所以凝固后共晶体的数量占试棒长度的百分数也即为44.4％.（3）凝固后的试棒中溶质B 的浓度沿试棒长度的分布曲线 (并注明各特征成分及其位置)如下:3． 在固相无扩散而液相仅有扩散凝固条件下，分析凝固速变大（R 1→R 2，且R 2＞R 1）时，固相成分的变化情况，以及溶质富集层的变化情况。
东大材料成型课程设计一、课程目标知识目标：1. 理解并掌握材料成型的基本原理，包括铸造、焊接、塑性加工等；2. 学习并了解不同材料的成型特性及适用范围；3. 掌握材料成型过程中常见缺陷的类型及成因。
技能目标：1. 能够运用材料成型原理，设计简单的成型工艺流程；2. 能够分析并解决材料成型过程中出现的问题；3. 能够运用所学知识，对实际材料成型工艺进行评价和优化。
情感态度价值观目标：1. 培养学生对材料成型技术的兴趣，激发探索精神；2. 培养学生严谨的科学态度，注重实践操作与理论知识的结合；3. 增强学生的团队协作意识，提高沟通与表达能力。
分析课程性质、学生特点和教学要求，本课程旨在帮助学生在掌握材料成型基本知识的基础上，提高实践操作能力和解决实际问题的能力。
课程目标具体、可衡量，以便学生和教师能够清晰地了解课程的预期成果。
通过本课程的学习，使学生能够在实际工作中运用所学知识，为我国材料成型技术的发展做出贡献。
二、教学内容1. 材料成型基本原理：包括铸造、焊接、塑性加工等成型方法的工作原理及特点；- 教材章节：第一章《材料成型技术概述》- 内容列举：铸造原理、焊接原理、塑性加工原理。
2. 材料成型工艺及设备：介绍不同材料的成型工艺及所使用的设备；- 教材章节：第二章《材料成型工艺与设备》- 内容列举：铸造工艺及设备、焊接工艺及设备、塑性加工工艺及设备。
3. 材料成型缺陷分析：分析材料成型过程中常见缺陷的类型、成因及解决办法；- 教材章节：第三章《材料成型缺陷及质量控制》- 内容列举：铸造缺陷、焊接缺陷、塑性加工缺陷。
4. 材料成型工艺设计：学习如何设计简单的成型工艺流程，并进行优化；- 教材章节：第四章《材料成型工艺设计》- 内容列举：工艺流程设计方法、工艺参数优化。
5. 实践教学环节：组织学生进行实际操作，巩固所学知识，提高解决实际问题的能力；- 教材章节：第五章《材料成型实践》- 内容列举：铸造实践、焊接实践、塑性加工实践。

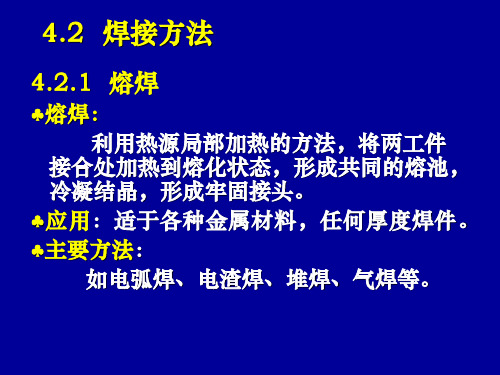

材料成型知识点归纳总结一、焊接部分1.焊接是通过局部加热或同时加压，并且利用或不用填充材料，使两个分离的焊件达到牢固结合的一种连接方法。
实质――金属原子间的结合。
2.应用：制造金属结构件；2、生产机械零件；3、焊补和堆焊。
3.特点：与铆接相比1 . 节省金属；2 . 密封性好；3 . 施工简便，生产率高。
与铸造相比 1 . 工序简单，生产周期短；2 . 节省金属； 3 . 较易保证质量4.焊条电弧焊：焊条电弧焊（手工电弧焊）是用电弧作为热源，利用手工操作焊条进行焊接的熔焊方法，简称手弧焊，是应用最为广泛的焊接方法。
5.焊接电弧：焊接电弧是在电极与工件之间的气体介质中长时间稳定放电现象，即局部气体有大量电子流通过的导电现象。
电极可以是焊条、钨极和碳棒。
用直流电焊机时有正接法和反接法.6.引弧方式接触短路引弧高频高压引弧7.常见接头形式：对接搭接角接 T型接头8.保护焊缝质量的措施：1、对熔池进行有效的保护，限制空气进入焊接区（药皮、焊剂和气体等）。
2、渗加有用合金元素，调整焊缝的化学成分（锰铁、硅铁等）。
3、进行脱氧和脱磷。
9.牌号J×××J-结构钢焊条××-熔敷金属抗拉强度最低值×-药皮类型及焊接电源种类 10.焊缝由熔池金属结晶而成。
冷却凝固后形成由铁素体和少量珠光体组成的柱状晶铸态组织。
11.热影响区的组织过热区正火区部分相变区熔合区12.影响焊缝质量的因素影响焊缝金属组织和性能的因素有焊接材料、焊接方法、焊接工艺参数、焊接操作方法、焊接接头形式、坡口和焊后热处理等。
13.改善焊接热影响区性能方法：1.用手工电弧焊或埋弧焊焊一般低碳钢结构时，热影响区较窄，焊后不处理即可保证使用。
2.重要的钢结构或用电渣焊焊接构件，要用焊后热处理方法消除热影响区。
3.碳素钢、低合金结构钢构件，用焊后正火消除。
4.焊后不能接受热处理的金属材料或构件，要正确选择焊接方法与焊接工艺。
第一章铸造1 铸造通常是将液态金属浇注到与零件的形状、尺寸相适应的铸型型腔中，待其冷却凝固后，以获得毛坯或零件的生产方法。
2 铸造的特点（1）较强的适应性（铸件形状、质量、尺寸、材料不受限制）（2）良好的经济性（3）铸件力学性能较差、质量不够稳定（4）铸造生产条件和环境差（铸造生产过程中、混沙、造型、清沙过程中产生大量的粉尘，熔炼浇注温度很高，铸造过程中还有大量的烟雾、刺激性气体产生，工人劳动强度很大）3 铸件被广泛应用于国防军工、航空航天、矿山冶金、交通运输工具、石化通用设备、农业机械、建筑机械等领域。
4 液态金属的充型能力：液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力5 影响充型能力的主要因素有：液态金属的流动性、铸型性质、浇注条件以及铸件结构等6 金属的凝固方式：逐层凝固、体积凝固、中间凝固。
7 铸件在冷却过程中，体积和尺寸缩小的现象叫做收缩，收缩性是铸造合金固有的物理性质。
8 金属从液态冷却到室温，要经历三个相互联系的收缩阶段（1）液态收缩-----从浇注温度冷却至凝固开始温度之间的收缩（2）凝固收缩-----从凝固开始温度冷却至凝固结束温度之间的收缩（3）固体收缩-----从凝固完毕时的温度冷却至室温之间的收缩9 影响铸件收缩的主要因素有：化学成分、浇注温度、铸件结构、铸型条件等。
10 铸造的内应力分为：热应力、相变应力、收缩应力。
(1)热应力是铸件在凝固和冷却过程中，不同部位由于收缩不均衡而引起的应力（2）相变应力是由于固态相变，各部分体积发生不均衡变化引起的应力（3）收缩应力是由于铸型、型芯等阻碍铸件的收缩产生的应力，收缩应力一般使铸件产生拉伸或剪切应力。
11热裂是在铸件凝固末期高温下形成的裂纹；12冷裂是铸件在低温时形成的裂纹。
13防止冷裂和热裂的主要方法是减小铸造内应力。
14灰口铸铁的性能特点：熔点较低，凝固温度范围小，流动性好，凝固收缩小，具有良好的铸造性能，综合机械性能低，抗压强度比抗拉强度高3-4倍。
第一章重点总结第一节了解即可，没有出过题。
第二节1.纯金属的液态结构（11页第三段）2.实际金属的液态结构（11页第四段第五行，从“因此，实际液态金属-----”到段末）3.名词解释温度起伏，结构起伏，能量起伏（11页三、四段中）4.13页第一段“X射线衍射-----”第三节5.影响液态金属粘度的因素（14页）（1）化学成分，难熔化合物的液体粘度较高，熔点低的共晶成分合金粘度低（2）温度，液体金属的粘度随温度的升高而降低。
（3）非金属夹杂物，非金属夹杂物使液态金属粘度增加6.粘度在材料成形过程中的意义1）对液态金属净化的影响（2）对液态合金流动阻力的影响（3）对凝固过程中对流的影响7.名词解释，表面张力（15页最下面一句“总之，一小部分---”）8.表面张力产生的原因，（16页第一段）9.影响表面张力的因素（见2005年A卷二大题1小题）第四节10.流变铸造及特点（21页第一段“即使固相体积分数达到---”至最后，及21页最后一段，22页第一段）11.半固态金属表观粘度的影响因素（21页2 3 4段）第二章重点总结1铸造概念（22页第一段第一句）第一节2.液态金属充型能力和流动性有何本质区别（见2006年A卷第2题）3.两种金属停止流动机理（1）纯金属和窄结晶温度范围合金的停止流动机理（22页最后一段）（2）款结晶温度范围合金停止流动机理（23页第二三段）4.影响充型能力的因素及促进措施（1）金属性质方面的因素1.合金成分2.结晶潜热3.金属比热容4液态金属粘度5表面张力（2）铸型性质方面的因素1铸型蓄热系数，蓄热系数越大，铸型的激冷能力就越强2.铸造温度（3）浇注条件方面因素1.浇注温度2充型压头3浇注系统结构（4）铸件结构方面因素1折算厚度2铸件复杂程度（每点后最好总结一句话）第二节5.金属凝固过程中的流动（第二节1、2段）第三节6.了解存在三种传热；对流传热，传导传热，辐射传热即可第四节7.了解存在三种计算凝固时间的方法1理论计算法2平方根定律3折算厚度法即可第三章重点第一节1为什么过冷是液态合金结晶的驱动力（见2006年A卷第1题）2. 何为热力学能障和动力学能障？凝固过程中是如何克服这两个能障的？（见2005年D卷第3题）第二节 3.形核条件(40页第一段)4.名词解释，匀质形核，非匀质形核（41页最上部）5，2007年B卷第1题6.记住公式3-17 7.2006年A卷第3题第三节8.晶体宏观长大方式晶体宏观长大方式取决于界面前方液体中的温度分布，即温度梯度（1）平面方式长大固-液界面前方液体中的温宿梯度大于0，液相温度高于界面温度，称为正温度梯度分布。
