烟气余热换热器

氟塑料在火电厂低温烟气余热回收换热器上的应用详细分析发电厂进行烟气余热回收利用是为了降低排烟温度，回收热量的一种方式，目前采用的金属管式换热器，其换热能力主要是高温段，对于还有很大一部分的低温段烟气余热无法回收，主要受到电厂低温烟气酸露点腐蚀的限制。

为进一步降低烟温，火电厂采用氟塑料烟气余热回收换热器，能够防止烟气酸露点以下腐蚀，并将烟气温度最低可降至75℃。

一般火电厂氟塑料烟气余热回收换热器的工作温度为180℃~75℃。

燃煤电厂排烟热损失约占锅炉热损失的60%～70%，排烟损失是火电厂各种锅炉、焦炉运行中最重要的一项损失，脱硫水耗是电厂水耗的重要部分，采用低温氟塑料换热器是一种降低排烟温度，有效利用烟气余热，减少湿法脱硫耗水量，提高全火电厂热效率的节能方式。

但排烟温度降的过低，则会导致低温换热器受热面的腐蚀。

目前国内低温烟气余热回收换热器制造材料大多选用抗酸露点腐蚀钢ND钢（09CrCuSb)，虽可以减缓低温腐蚀，但不能根本解决低温腐蚀问题。

陕西瑞特热工为您详细分析：火电厂氟塑料烟气余热回收换热器的技术可行性火电厂氟塑料低温烟气余热回收换热器是以小直径氟塑料软管作为换热管束的换热器。

常用的氟塑料有PTFE/F4)、聚四氟代乙丙烯(PEP,F46)和PFA（可熔性聚四氟乙烯）。

其是一种可以在较高工作温度和压力条件下仍具有耐强腐蚀性的换热器。

由于氟塑料与金属材料在物化性质的差异，逐渐被节能领域所重视及应用。

通过不断完善，氟塑料换热器将得到越来越广泛的应用。

下表是氟塑料烟气余热回收换热器与金属烟气换热器的对比。

1.1火电厂氟塑料烟气余热回收换热器——氟塑料的物理化学特性氟塑料的分子结构特点决定了其良好的耐热性和耐寒性，其长期使用温度范围较宽，可达-80℃～260℃，在-50℃以下仍柔软，在250℃高温条件下经240h老化后，其力学性能基本不变。

氟塑料属化学惰性材料，除高温下的元素氟、熔融态碱金属、三氟化氯、六氟化铀、全氟煤油外，几乎可以在所有的介质中工作。

余热回收的方法余热回收是指将工业生产、能源消耗等过程中产生的废热进行收集和利用的技术手段。

通过余热回收，可以实现能源的有效利用，减少能源浪费，降低环境污染，提高能源利用效率。

下面将介绍几种常见的余热回收的方法。

1. 烟气余热回收烟气余热回收是指将工业生产过程中产生的高温烟气中的余热进行回收利用的方法。

常见的烟气余热回收技术包括烟气换热器和烟气蒸发器。

烟气换热器通过烟气与工艺流体之间的换热，将烟气中的余热传递给工艺流体，实现能量的转移。

烟气蒸发器则通过将烟气中的水分蒸发，将烟气中的余热转化为水蒸气的热量，进而用于其他工艺过程。

2. 冷凝余热回收冷凝余热回收是指将工业生产过程中产生的冷凝热量进行回收利用的方法。

常见的冷凝余热回收技术包括冷凝器和热泵。

冷凝器通过将冷凝热量传递给其他工艺流体，实现能量的转移。

热泵则通过利用工艺流体中的低温热量，将其升温并用于其他工艺过程，实现能量的回收和再利用。

3. 液体余热回收液体余热回收是指将工业生产过程中产生的废液中的余热进行回收利用的方法。

常见的液体余热回收技术包括热交换器和蒸发器。

热交换器通过将废液中的余热传递给其他工艺流体，实现能量的转移。

蒸发器则通过将废液中的水分蒸发，将废液中的余热转化为水蒸气的热量，进而用于其他工艺过程。

4. 高温烟气余热回收高温烟气余热回收是指将工业生产过程中产生的高温烟气中的余热进行回收利用的方法。

常见的高温烟气余热回收技术包括烟气换热器和烟气蒸发器。

烟气换热器通过烟气与工艺流体之间的换热，将烟气中的余热传递给工艺流体，实现能量的转移。

烟气蒸发器则通过将烟气中的水分蒸发，将烟气中的余热转化为水蒸气的热量，进而用于其他工艺过程。

5. 低温烟气余热回收低温烟气余热回收是指将工业生产过程中产生的低温烟气中的余热进行回收利用的方法。

常见的低温烟气余热回收技术包括烟气换热器和烟气蒸发器。

烟气换热器通过烟气与工艺流体之间的换热，将烟气中的余热传递给工艺流体，实现能量的转移。

锅炉烟气余热回收方案引言在传统锅炉中，燃料的燃烧会产生大量的烟气，其中包含大量的热能。

然而，在传统的锅炉运行中，烟气中的余热往往被直接排放至大气中，导致能源的浪费和环境的污染。

为了充分利用和回收这部分烟气余热，提高能源利用效率和减少环境污染，研发锅炉烟气余热回收方案成为工程技术领域的热点之一。

本文将介绍几种常见的锅炉烟气余热回收方案及其工程应用。

1. 锅炉烟气余热回收原理锅炉烟气余热是指在锅炉燃烧过程中，未能被充分利用的热能。

烟气中的余热主要包括高温烟气和烟气中的水蒸气。

回收锅炉烟气余热的原理是通过烟气与工作介质（如水、空气等）的热交换，将烟气中的热能传递给工作介质，在回收烟气余热的同时实现能量的转换和利用。

2. 锅炉烟气余热回收方案2.1 烟气余热锅炉烟气余热锅炉是常见的一种烟气余热回收设备。

它通过在锅炉尾部增设余热回收器，在烟气经过锅炉尾部时，将高温烟气中的余热传递给工作介质，实现烟气余热的回收和再利用。

烟气余热锅炉可以将烟气中的余热转化为蒸汽、热水或其他工质，用于供热、发电或其他生产用途。

这种方案具有回收效果好、能源利用率高的优点，目前在工业领域得到广泛应用。

2.2 烟气换热器烟气换热器是另一种常见的烟气余热回收设备。

它通过在烟气管路上增设换热器，将烟气中的余热传递给工作介质，实现余热的回收和再利用。

烟气换热器可以将烟气中的高温热能转化为低温热能或其他形式的能量，例如热水、蒸汽等。

这种方案适用于烟气温度较高的情况，可以有效提高热能利用率和能源利用效率。

2.3 烟气余热发电系统烟气余热发电系统是将烟气余热转化为电能的一种方案。

它通过在锅炉系统中增设烟气余热发电装置，将烟气中的余热转化为蒸汽，并通过蒸汽发电机组发电。

这种方案适用于需要大量电能的场景，如工业厂房、发电厂等。

烟气余热发电系统可以充分利用烟气中的余热，提高能源利用效率，同时减少对传统能源的依赖，具有良好的经济和环境效益。

3. 烟气余热回收方案的应用案例3.1 石化行业在石化行业中，烟气余热回收方案得到了广泛应用。

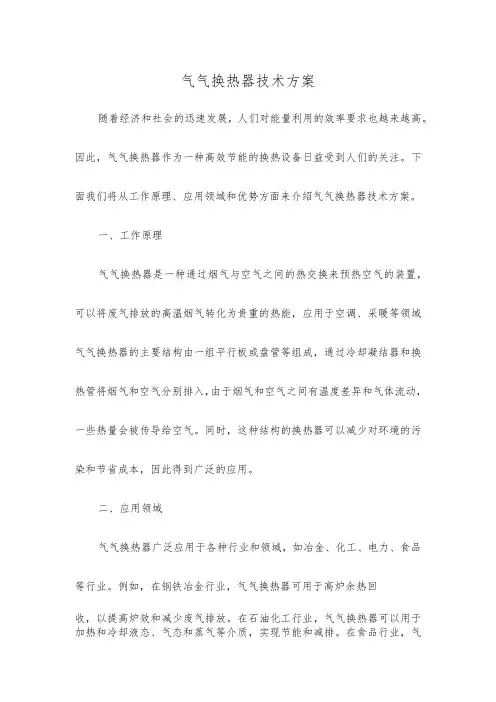

气气换热器技术方案随着经济和社会的迅速发展，人们对能量利用的效率要求也越来越高。

因此，气气换热器作为一种高效节能的换热设备日益受到人们的关注。

下面我们将从工作原理、应用领域和优势方面来介绍气气换热器技术方案。

一、工作原理气气换热器是一种通过烟气与空气之间的热交换来预热空气的装置，可以将废气排放的高温烟气转化为贵重的热能，应用于空调、采暖等领域气气换热器的主要结构由一组平行板或盘管等组成，通过冷却凝结器和换热管将烟气和空气分别排入，由于烟气和空气之间有温度差异和气体流动，一些热量会被传导给空气。

同时，这种结构的换热器可以减少对环境的污染和节省成本，因此得到广泛的应用。

二、应用领域气气换热器广泛应用于各种行业和领域，如冶金、化工、电力、食品等行业。

例如，在钢铁冶金行业，气气换热器可用于高炉余热回收，以提高炉效和减少废气排放。

在石油化工行业，气气换热器可以用于加热和冷却液态、气态和蒸气等介质，实现节能和减排。

在食品行业，气气换热器也广泛应用于保温和加热，使食品得到更好的保护和处理。

因此，气气换热器的应用范围也已经超出了传统的空调和采暖等领域。

三、优势方面与其他传统的换热器相比，气气换热器还有很多优势。

首先，气气换热器不需要液态介质，可实现无液腔污染换热。

其次，气气换热器可以直接将高温烟气转化成低温废气并利用，已大大降低了人工控制成本和环境污染。

另外，气气换热器可以在一个设备中完成加热、降温等功能，也可以实现多种介质热量传递；最后，气气换热器其实可以贴近设备进行专业设计和安装，在同样的体积较小范围内，它可实现更高的换热量和转热效果综上所述，气气换热器技术方案在行业应用中越来越重要。

它已成为-种高效节能、环保、成本低廉的重要能源设备。

在未来的日子里，我们可以期待气气换热器起到更多的应用作用，为节能减排和可持续发展做出更大的贡献。
