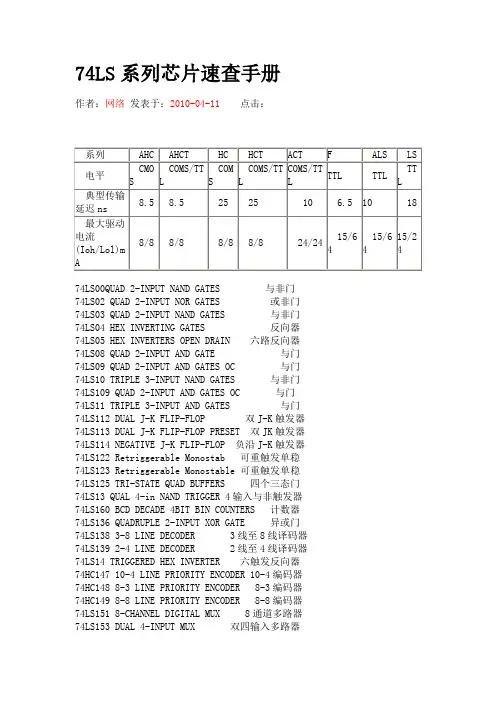

74LS系列芯片速查手册
作者：网络 发表于：2010-04-11 点击：
系列 AHC AHCT HC HCT ACT F ALS LS
电平 CMOS COMS/TTL COMS COMS/TTL COMS/TTL TTL TTL TTL
典型传输延迟ns 8.5 8.5 25 25 10 6.5 10 18
最大驱动电流(Ioh/Lol)mA 8/8 8/8 8/8 8/8 24/24 15/64 15/64 15/24
74LS00QUAD 2-INPUT NAND GATES 与非门
74LS02 QUAD 2-INPUT NOR GATES 或非门
74LS03 QUAD 2-INPUT NAND GATES 与非门
74LS04 HEX INVERTING GATES 反向器
74LS05 HEX INVERTERS OPEN DRAIN 六路反向器
74LS08 QUAD 2-INPUT AND GATE 与门
74LS09 QUAD 2-INPUT AND GATES OC 与门
74LS10 TRIPLE 3-INPUT NAND GATES 与非门
74LS109 QUAD 2-INPUT AND GATES OC 与门
74LS11 TRIPLE 3-INPUT AND GATES 与门
74LS112 DUAL J-K FLIP-FLOP 双J-K触发器
74LS113 DUAL J-K FLIP-FLOP PRESET 双JK触发器
74LS114 NEGATIVE J-K FLIP-FLOP 负沿J-K触发器
74LS122 Retriggerable Monostab 可重触发单稳
74LS123 Retriggerable Monostable 可重触发单稳
* *
74系列芯片引脚图、功能、名称、资料大全（含74LS、74HC等），特别推荐
为了方便大家，我收集了下列74系列芯片的引脚图资料。
说明：本资料分3部分：（一）、TXT文档，（二）、图片，（三）、功能、名称、资料。
（一）、TXT文档
反相器 驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245
与门 与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38
或门 或非门 与或非门 LS02 LS32 LS51 LS64 LS65
异或门 比较器 LS86
译码器 LS138 LS139
寄存器 LS74 LS175 LS373
* *
反相器:
Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04
┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC门) 74LS05
_ │14 13 12 11 10 9 8│ 六非门(OC高压输出) 74LS06
Y = A ） │
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND
驱动器:
Vcc 6A 6Y 5A 5Y 4A 4Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
Y = A ） │ 六驱动器(OC高压输出) 74LS07
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘ * *
1A 1Y 2A 2Y 3A 3Y GND
Vcc -4C 4A 4Y -3C 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
_ │14 13 12 11 10 9 8│
Y =A+C ） │ 四总线三态门 74LS125
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
-1C 1A 1Y -2C 2A 2Y GND
SN54LS11, SN54S11,
SN74LS11, SN74S11
TRIPLE 3-INPUT POSITIVE-AND GATES
SDLS131 – APRIL 1985 – REVISED MARCH 1988
1POST OFFICE BOX 655303 • DALLAS, TEXAS 75265Copyright © 1988, Texas Instruments IncorporatedPRODUCTION DATA information is current as of publication date.Products conform to specifications per the terms of Texas Instrumentsstandard warranty. Production processing does not necessarily includetesting of all parameters.元器件交易网SN54LS11, SN54S11,
SN74LS11, SN74S11
TRIPLE 3-INPUT POSITIVE-AND GATES
SDLS131 – APRIL 1985 – REVISED MARCH 1988
2POST OFFICE BOX 655303 • DALLAS, TEXAS 75265元器件交易网SN54LS11, SN54S11,
SN74LS11, SN74S11
TRIPLE 3-INPUT POSITIVE-AND GATES
SDLS131 – APRIL 1985 – REVISED MARCH 1988
3POST OFFICE BOX 655303 • DALLAS, TEXAS 75265元器件交易网SN54LS11, SN54S11,
54/7474
双上升沿D触发器（有预置、清除端）
简要说明
74为带预置和清除端的两组D型触发器，共有54/7474、54/74H74、54/74S74、54/74LS74四种线路结构形式，其主要电特性的典型值如下：
型 号 fmaxPD
5474/7474 25MHz 85mW
54H74/74H74 43 MHz 150mW
54S74/74S74 110 MHz 150mW
54LS74/74LS74 33 MHz 20mW
引出端符号
1CP、2CP 时钟输入端
1D、2D 数据输入端
1Q、2Q、1Q＿、2Q＿ 输出端
CLR1、CLR2 直接复位端（低电平有效）
PR1、PR2 直接置位端（低电平有效）
逻辑图
双列直插封装
极限值
电源电压………………………………………….7V
输入电压
54/7474、54/74H74、54/74S74…………….5.5V
54/74LS74……………………………………7V w
w
w
.
t
a
i-
y
a
n
.
c
o
m
/
b
b
s
电子工程技术论坛：ＩＣ资料查询网站：电子器件采购平台：/bbs电子工程技术论坛：ＩＣ资料查询网站：电子器件采购平台：/bbs
工作环境温度
54XXX …………………………………. -55~125℃
74XXX …………………………………. 0~70℃
存储温度 ………………………………………….-65~150℃
功能表
推荐工作条件
5474/7474 54H74/74H74 54S74/74S74 54LS74/74LS74
最小 额定 最大 最小额定最大最小额定最大 最小 额定 最大单
位
54 4.5 5 5.5 4.5 5 5.5 4.5 5 5.5 4.5 5 5.5 电源电压
