红色标记为实验室有的芯片
74系列芯片的型号区别与功能略表
2010-05-31 16:39
74HC/LS/HCT/F系列芯片的区别：
1、 LS是低功耗肖特基，HC是高速COMS。LS的速度比HC略快。HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；
2、 LS是TTL电平，HC是COMS电平。
3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。LS 却没有这个要
求
4、 LS输出下拉强上拉弱，HC上拉下拉相同。
5、 工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。
6、 电平不同。LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS
可以驱动TTL，但反过来是不行的
7、 驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；
8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：
.74××（标准型）；
.74LS××（低功耗肖特基）；
.74S××（肖特基）；
.74ALS××（先进低功耗肖特基）；
.74AS××（先进肖特基）；
.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：
.HC为COMS工作电平；
.HCT为TTL工作电平，可与74LS系列互换使用；
.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。根据不同的条件和要求可选择不同类型的74系列产

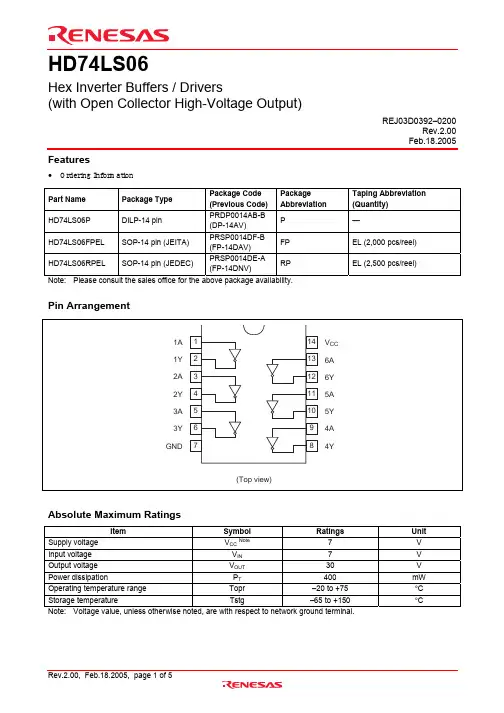

Rev.2.00, Feb.18.2005, page 1 of 5
HD74LS06
Hex Inverter Buffers / Drivers
(with Open Collector High-Voltage Output)
REJ03D0392–0200 Rev.2.00
Feb.18.2005
Features
• Ordering Information
Part Name Package Type Package Code
(Previous Code) Package
Abbreviation Taping Abbreviation
(Quantity)
HD74LS06P DILP-14 pin PRDP0014AB-B
(DP-14AV) P —
HD74LS06FPEL SOP-14 pin (JEITA) PRSP0014DF-B
(FP-14DAV) FP EL (2,000 pcs/reel)
HD74LS06RPEL SOP-14 pin (JEDEC) PRSP0014DE-A
(FP-14DNV) RP EL (2,500 pcs/reel)
Note: Please consult the sales office for the above package availability.
Pin Arrangement
(Top view)VCC
6A
6Y
5A
4A5Y1A
GND1Y
2A
2Y
3A
3Y
4Y1
2
3
4
5
6
714
8910111213
Absolute Maximum Ratings Item Symbol Ratings Unit
Supply voltage VCC Note 7 V
Input voltage VIN 7 V
Output voltage VOUT 30 V
Power dissipation PT 400 mW
Operating temperature range Topr –20 to +75 °C
74LS系列（00-249）讲解
74ls002输⼊四与⾮门
74ls012输⼊四与⾮门(oc)
74ls022输⼊四或⾮门
74ls032输⼊四与⾮门(oc)
74ls04六倒相器
74ls05六倒相器(oc)
74ls06六⾼压输出反相缓冲器/驱动器(oc,30v) 74ls07六⾼压输出缓冲器/驱动器(oc,30v)
74ls082输⼊四与门
74ls092输⼊四与门(oc)
74ls103输⼊三与⾮门
74ls113输⼊三与门
74ls123输⼊三与⾮门(oc)
74ls134输⼊双与⾮门(斯密特触发)
74ls14六倒相器(斯密特触发)
74ls153输⼊三与门(oc)
74ls16六⾼压输出反相缓冲器/驱动器(oc,15v) 74ls17六⾼压输出缓冲器/驱动器(oc,15v)
74ls184输⼊双与⾮门(斯密特触发)
74ls19六倒相器(斯密特触发)
74ls204输⼊双与⾮门
74ls214输⼊双与门
74ls224输⼊双与⾮门(oc)
74ls23双可扩展的输⼊或⾮门
74ls242输⼊四与⾮门(斯密特触发)
74ls254输⼊双或⾮门(有选通)
74ls262输⼊四⾼电平接⼝与⾮缓冲器(oc,15v) 74ls273输⼊三或⾮门
74ls282输⼊四或⾮缓冲器
74ls308输⼊与⾮门
74ls31延迟电路
74ls322输⼊四或门
74ls332输⼊四或⾮缓冲器(集电极开路输出) 74ls34六缓冲器
74ls35六缓冲器(oc)
74ls362输⼊四或⾮门(有选通)
74ls372输⼊四与⾮缓冲器
74ls382输⼊四或⾮缓冲器(集电极开路输出) 74ls392输⼊四或⾮缓冲器(集电极开路输出) 74ls404输⼊双与⾮缓冲器74ls41bcd-⼗进制计数器
74ls424线-10线译码器(bcd输⼊)
74ls434线-10线译码器(余3码输⼊)
74ls444线-10线译码器(余3葛莱码输⼊)
74ls45bcd-⼗进制译码器/驱动器
74ls46bcd-七段译码器/驱动器
天水天光半导体有限责任公司（八七一厂） 2005.1版 54LS06/74LS06
LSTTL型六缓冲器/驱动器（反相、OC、30V）
典型参数： 线路图（1/6）
逻辑符号： 逻辑式: Y = A
功能表
输入 输出 A Y
H L L H
H=高电平 L=低电平 tpd=7.0ns
外引线排列图： 天水天光半导体有限责任公司（八七一厂） 2005.1版 54LS06/74LS06
LSTTL型六缓冲器/驱动器（反相、OC、30V）
推荐工作条件
74Ⅱ 54
参数值 参数值 符号 参数名称
最小典型最大最小典型 最大 单位
Vcc 电源电压 4.755 5.254.5 5 5.5 V
VIH 输入高电平电压 2 2 V
VIL 输入低电平电压 0.8 0.7 V
VOH 输出高电平电压 30 30 V
IOL 输出低电平电流 40 30 mA
TA 工作环境温度 -40 85 -55 125 ℃
电 性 能：（除特别说明外，均为全温度范围）
74Ⅱ 54
参数值 参数值 符号 参数名称 测试条件
最小典型最大最小典型 最大 单位
VIK 输入钳位电压 Vcc=最小 II=-12mA -1.5 -1.5 V
Vcc=最小 VI L=最大IOH 输出高电平电流 VOH=最大 250 250 μA
IOL=16mA 0.4 0.4 VOL 输出低电平电压 Vcc=最小 VIH=2V IOL=最大 0.7 0.7 V
输入电流 II (最大输入电压时) Vcc=最大 VI=7V 1.0 1.0 mA
IIH 输入高电平电流 Vcc=最大 VI=2.4V 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V -0.2 -0.2 mA
ICCH 高电平电源电流 Vcc=最大 VI=0V 18 18 mA
ICCL 低电平电源电流 Vcc=最大 VI=4.5V 60 60 mA注：所有典型值均在Vcc=5.0V, TA=25℃下测量得出。
