74LS00功能：四2 输入与非门

真值表：

Inputs输入 输出

A B Y

L L H

L H H

H L H

H H L

图1 74LS00 引脚图

Absolute Maximum Ratings绝对最大额定值

Supply Voltage 电源电压 7V

Input Voltage输入电压 7V

Operating Free Air Temperature Range自由空气温度范围 0℃ to +70℃

Storage Temperature Range储存温度范围 -65℃ to +150℃

Recommended Operating Conditions建议操作条件

Symbol

符号 Parameter 参数 最小 典型 最大VCC Supply Voltage 电源电压 4.75 5

5.25VIH High Level Input Voltage输入高电平电压 2 - -

VIL LOW Level Input Voltage 输入低电平电压 - - 0.8

IOH HIGH Level Output Current高电平输出电流 - - -0.4IOL LOW Level Output Current低电平输出电流 - - 8

TA Free Air Operating Temperature工作温度 0 - 70

DC SPECIFICATIONS直流电气规格：

Symbol Parameter 参数 Conditions 条件 最小 典型 符号

单位

VI Input Clamp Voltage输入钳位电压 VCC = 最小, II = -18

mA - - -1.5 V

VOH HIGH Level Output Voltage输出高电平电压 VCC=最小,IOH=最大,VIL=最大 2.7 3.4 - V

VOL LOW LevelOutput Voltage输出低电平电压 VCC=最小,IOL=最大,VIH=最小 - 0.35 0.5

V IOL = 4 mA, VCC = 最小 - 0.25 0.4

II Input Current @ MAX Input Voltage输入电流@最大输入电压 VCC = 最大, VI = 7V - - 0.1 mA

IIH HIGH Level Input Current输入高电平电流 VCC = 最大, VI = 2.7V - - 20 μA

IIL LOW Level Input Current低电平输入电流 VCC = 最大, VI = 0.4V - - -0.36 mA

IOS Short Circuit Output Current短路输出电流 VCC = 最大 (Note 3) -20 - -100 mA

ICCH Supply Current with Outputs HIGH高电平输出电源电流 VCC = 最大 - 0.8 1.6 mA

ICCL Supply Current with Outputs LOW低电平输出电源电流 VCC = 最大 - 2.4 4.4 mA

交流电气特性：

Symbol

符号 Parameter 参数 CL = 15pF CL = 50p最小 最大 最小 最大tPLH Propagation Delay Time LOW-to-HIGH Level Output低到高电平输出传递延迟时间 3 10 4 15

tPHL Propagation Delay Time 传递延迟时间 3 10 4 15

应用电路：

图2 逻辑探针电路

图3 计算机接口电路

图4自动电子开关电路

图5 逻辑电平数字信号电路图

图6 逻辑探针电路

合集下载

74LS04中文资料

74LS04中文资料

ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃ 54/7404 六反向器 简要说明 04为六组反向器，共有54/7404、54/74H04、54/74S04、54/74LS04四种线路结构形式，其主要电特性的典型值如下： 型 号 tPLHtPHLPD5404/7404 12ns 8ns 60mW 54H04/74H04 6ns 6.5ns 140mW 54S04/74S04 3ns 3ns 113mW 54LS04/74LS04 9ns 10ns 12mW 引出端符号 1A－6A 输入端 1Y－6Y 输出端 逻辑图 双列直插封装 极限值 电源电压………………………………………….7V 输入电压 54/7404、54/74H04、54/74S04…………….5.5V 54/74LS04……………………………………7V 工作环境温度 54XXX …………………………………. -55~125℃ 74XXX …………………………………. 0~70℃ 存储温度 ………………………………………….-65~150℃ 功能表 海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料

ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃ 推荐工作条件 5404/7404 54H04/74H04 54S04/74S04 54LS04/74LS04 最小 额定 最大 最小额定最大最小额定最大 最小 额定 最大单位54 4.5 5 5.5 4.5 5 5.5 4.5 5 5.5 4.5 5 5.5 电源电压Vcc 74 4.75 5 5.25 4.755 5.254.755 5.25 4.75 5 5.25V 输入高电平电压ViH2 2 2 2 V 54 0.8 0.8 0.8 0.7 输入低电平电ViL74 0.8 0.8 0.8 0.8 V 输出高电平电流IOH -400 -500 -1000 -400µA54 16 20 20 4 输出低电平电流IOL74 16 20 20 8 mA 静态特性（TA为工作环境温度范围） ‘04 ‘H04 ‘S04 ‘LS04 参 数 测 试 条 件【1】最小最大最小最大最小最大 最小 最大单位Iik=-8mA -1.5 Iik=-12mA -1.5 VIK输入嵌位电压 Vcc=最小 Iik=-18mA －1.2 -1.5V 54 2.4 2.4 2.5 2.5 VOH输出高电平电压 Vcc＝最小VIL＝最大 IOH＝最大 74 2.4 2.4 2.7 2.7 V 54 0.4 0.4 0.5 0.4 VOL输出低电平电压 Vcc=最小，VIL＝最大，VIH=2V,IOL=最大 74 0.4 0.4 0.5 0.5 V VI=5.5V 1 1 1 II最大输入电压时输入电流 Vcc＝最大 VI=7V 0.1 mAVIH=2.4V 40 50 IIH输入高电平电流 Vcc＝最大 VIH=2.7V 50 20 uA VIL=0.4V -1.6 -2 -0.4IIL输入低电平电流 Vcc＝最大 VIL=0.5V -2 mA54 -20 -55 -40 -100-40 -100 -20 -100IOS输出短路电流 Vcc＝最大 74 -18 -55 -40 -100-40 -100 -20 -100mAICCH输出高电平时电源电流 Vcc＝最大 12 26 24 2.4 mAICCL输出低电平时电源电流 Vcc＝最大 33 58 54 6.6 mA [1]: 测试条件中的“最小”和“最大”用推荐工作条件中的相应值。 动态特性(TA=25℃) ‘04 ‘H04 ‘S04 ‘LS04参 数 测 试 条 件 最大 最大 最大 最大 单位 tPLH输出由低到高传输延迟时间 22 10 4.5 15 ns tPHL输出由高到低传输延迟时间 Vcc =5V,CL=50Pf(‘H04为25Pf) RL=400Ω(‘H04和‘S04为280Ω， ‘LS04为2KΩ) 15 10 5 15 ns 海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料

74LS10中文资料

74LS10中文资料

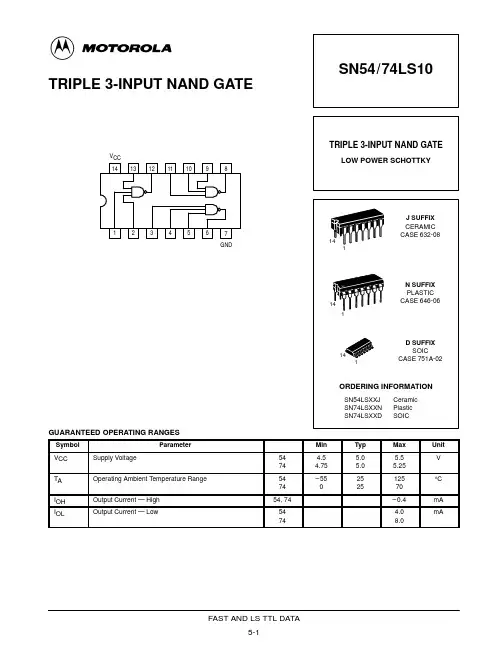

5-1FAST AND LS TTL DATATRIPLE 3-INPUT NAND GATE

14131211109

123456VCC8

7GND

GUARANTEED OPERATING RANGESSymbolParameterMinTypMaxUnitVCCSupply Voltage54744.54.755.05.05.55.25VTAOperating Ambient Temperature Range5474–550252512570°CIOHOutput Current — High54, 74–0.4mAIOLOutput Current — Low54744.08.0mASN54/74LS10

TRIPLE 3-INPUT NAND GATELOW POWER SCHOTTKY

J SUFFIXCERAMICCASE 632-08

N SUFFIXPLASTICCASE 646-06141

141

ORDERING INFORMATIONSN54LSXXJCeramicSN74LSXXNPlasticSN74LSXXDSOIC141D SUFFIXSOICCASE 751A-02元器件交易网

5-2FAST AND LS TTL DATASN54/74LS10DC CHARACTERISTICS OVER OPERATING TEMPERATURE RANGE (unless otherwise specified)SblPLimitsUiTCdiiSymbolParameterMinTypMaxUnitTest ConditionsVIHInput HIGH Voltage2.0VGuaranteed Input HIGH Voltage forAll InputsVILInputLOWVoltage540.7Guaranteed Input LOW Voltage forInput LOW Voltage740.8VpgAll InputsVIKInput Clamp Diode Voltage–0.65–1.5VVCC = MIN, IIN = –18 mAVOHOutputHIGHVoltage542.53.5VVCC = MIN, IOH = MAX, VIN = VIHOutput HIGH Voltage742.73.5V,,or VIL per Truth TableVOLOutputLOWVoltage54,740.250.4VIOL = 4.0 mAVCC = VCC MIN,IN=VILorVIHOutput LOW Voltage740.350.5VIOL = 8.0 mAV = V or Vper Truth TableIIHInputHIGHCurrent20µAVCC = MAX, VIN = 2.7 VInput HIGH Current0.1mAVCC = MAX, VIN = 7.0 VIILInput LOW Current–0.4mAVCC = MAX, VIN = 0.4 VIOSShort Circuit Current (Note 1)–20–100mAVCC = MAXIPower Supply CurrentTotal, Output HIGH1.2V = MAXCCpTotal, Output LOW3.3mACC MAXNote 1: Not more than one output should be shorted at a time, nor for more than 1 second.AC CHARACTERISTICS (TA = 25°C)SblPLimitsUiTCdiiSymbolParameterMinTypMaxUnitTest ConditionstPLHTurn-Off Delay, Input to Output9.015nsVCC = 5.0 VtPHLTurn-On Delay, Input to Output1015nsCL = 15 pF元器件交易网

74ls74中文资料

74ls74中文资料

74ls74中文资料

时间：2010-06-04 16:32:22 来源：资料室 作者：

74LS74内含两个独立的D上升沿双d触发器，每个触发器有数据输入（D）、置位输入（）复位输入（）、时钟输入（CP）和数据输出（Q、）。、的低电平使输出预置或清除，而与其它输入端的电平无关。当、均无效（高电平式）时，符合建立时间要求的D数据在CP上升沿作用下传送到输出端。

74ls74功能表:

输 入 输 出

SD RD CP D Qn＋1 Qn＋1

0 1 × × 1 0

1 0 × × 0 1

0 0 × × φ φ

1 1 ↑ 1 1 0

1 1 ↑ 0 0 1

1 1 ↓ × Qn Qn

图1 74ls74引脚图

实验：

用74LS74构成4位寄存器 一个D触发器可实现一位二进数的存储，因此应采用4个D触发器实现4位寄存器。由于要实现移位寄存，4个D触发器之间应相互联接。

（1）首先在图2中完成相应的联线，构成可实现并入并出、串入串出、并入串出、串入并出的多功能移位寄存。按图接好电路。

(2) D3 D2 D1 D0分别接逻辑开关，Q3 Q2 Q1 Q0接发光二极管；

(3) 先清零；

(4) 按下列要求，实现相应功能，观察结果，并描述工作过程。

并入并出：

使数据输入端D3D2D1D0=1011，给CP端输入一个正单脉冲，观察Q3Q2Q1Q0发光二极管的状态，、将结果填入表中。

并入串出：

使数据输入端D3D2D1D0=1011，给CP端输入4个正单脉冲，观察Q3端发光二极管的状态，将结果填入表6中。

串入并出：

使数据输入端D0分别为1011，同时通过给CP端输入正单脉冲将D0端的4 个数据送入寄存器。观察Q3Q2Q1Q0端发光二极管的状态，将结果填入表中。

串入串出：

使数据输入端D0分别为1011，同时通过给CP端输入正单脉冲，将D0端的4 个数据送入寄存器。在CP端输完8个脉冲后，观察Q3端发光二极管的状态，将结果填入表2中。

74HC14中文资料

74HC14中文资料

74HC14的作用：六反相斯密特触发器

74HC14引脚图:

图1 引脚功能

74HC14真值表:

真值表：Y=A

Input输入 output输出

A Y

L H

H L

74HC14电气参数:

极限参数：

Switching Characteristics开关特性 at VCC = 5V and TA = 25℃

采用施密特触发器74HC14的光耦接收整形电路:

图2 光电耦合器接收整形电路

采用施密特触发器74HC14的方波振荡器电路

图3 方波振荡器

施密特触发器.主要用要将上下沿较缓或奇变较大的的数字信号变为方波形式以利数字信号接收电路识别.比如一串高频数字信号方波经过一个并普通光耦后波形可能奇变的后级不能识别,加一个74HC14进行整形

编辑本段74HC14概述：

74HC14是一款高速CMOS器件，74HC14引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC14遵循JEDEC标准no.7A。74HC14实现了6路施密特触发反相器，可将缓慢变化的输入信号转换成清晰、无抖动的输出信号。

编辑本段特性：

应用： 波形、脉冲整形器

非稳态多谐振荡器

单稳多谐振荡器

兼容JEDEC标准no.8-1A

ESD保护：

HBM EIA/JESD22-A114-A超过2000 V

MM EIA/JESD22-A115-A超过200 V

温度范围 -40～+85 ℃ -40～+125 ℃

编辑本段主要参数： 典型电源电压：5.0V

正向输入阀值电压：VT+=1.6V

负向输入阀值电压：VT-=0.8V

驱动电流： +/-5.2mA

传输延迟：12ns @5V
