宝岛优品—倾心为你打造精品文档 第二章 实验三 验证力的平行四边形定则

1．用弹簧测力计测量力的大小时，下列使用方法中正确的是

( )

A．拿起弹簧测力计就进行测量读数

B．先用标准砝码检查示数正确后，再进行测量读数

C．测量前检查弹簧指针正指零刻线，用标准砝码检查示数正确后，再进行测量读数

D．测量前观察到弹簧测力计示数准确指在0.5 N，测量读取的数值应是示数减去0.5 N

解析：在使用弹簧测力计之前，首先检查和矫正零点，然后利用标准砝码检查证明其准确后，才能去测量一个力的大小，所以A、B错，C项正确；D项中用减去测量前的示数的方法也是可行的，所以应选C、D.

答案：CD

2．(2020·昆明一中月考)在做“验证力的平行四边形定则”的实验时，橡皮条的一端固定在木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的O点，则下列说法中错误的是

( )

A．同一次实验中，O点位置允许变动

B．实验中，只需记录弹簧测力计的读数和O点的位置

C．实验中，把橡皮条的另一端拉到O点时，两个弹簧测力计之间的夹角必须取90°

D．实验中，要始终将其中一个弹簧测力计沿某一方向拉到最大量程，然后调节另一弹簧测力计拉力的大小和方向，把橡皮宝岛优品—倾心为你打造精品文档

宝岛优品—倾心为你打造精品文档 条另一端拉到O点

解析：由合力的定义知，只有两次都把橡皮条拉到同一个位置(O点)，实验中测得的才是合力与分力的等效关系，故A说法是错误的．实验中，除了要记录弹簧测力计的读数、O点的位置以外，还要记录两个分力的方向(即绳子拉的方向)，故B说法是错误的．两个弹簧测力计之间的夹角实际上就是两个分力的夹角，这个夹角应当是任意的，故C说法也是错误的．实验中如果始终将其中一个弹簧测力计沿某一方向拉到最大量程，则在调节另一个弹簧测力计时很容易使得这个弹簧测力计超过其量程， 是不允许的，故D说法也是错误的．

1 / 6 试验三验证力的平行四边形定那么

第一关：根底关展望高考

基 础 知 识

〔一〕试验目的

验证互成角度的两个共点力的平行四边形定那么.

〔二〕试验原理

结点受三个共点力作用处于平衡状态，那么F1与F2之合力必与橡皮条拉力平衡，改用一个拉力F′使结点仍到O点，那么F′必与F1和F2的合力等效，以F1和F2为邻边作平行四边形求出合力F，比较F′与F的大小和方向，验证互成角度的两个力的合成的平行四边形定那么.

〔三〕试验器材

方木板、白纸、弹簧秤(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉假设干、细芯铅笔.

〔四〕试验步骤

①用图钉把白纸钉在放于水平桌面的方木板上.

②用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套.

③用两只弹簧秤分别钩住细绳套，互成角度地拉橡皮条，将结点拉到某一位置O，如图标记，记录两弹簧秤的读数，用铅笔描下O点的位置及此时两个细绳套的方向.

④用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧秤的读数F1和F2的图示，并以F1和F2为邻边用刻度尺和三角板作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示.

⑤只用一只弹簧秤钩住细绳套，把橡皮条的结点拉到同样的位置O，登记弹簧秤的读数F′和细绳的方向，用刻度尺从O点按选定的标度沿记录的方向作出这只弹簧秤的拉力F′的图示.

⑥比较一下，力F′与用平行四边形定那么求出的合力F的大小和方向.

⑦转变两个力F1与F2的大小和夹角，重复试验两次.

〔五〕留意事项

1.试验时，弹簧秤必需保持与木板平行，且拉力应沿轴线方向，以减小试验误差.测量前应首先检查弹簧秤的零点是否精确 ,留意使用中不要超过其弹性限度,弹簧秤的读数应估读到其最小刻度的下一位.弹簧秤的指针,拉杆都不要与刻度板和刻度板末端的限位卡发生摩擦.

2.在满足合力不超过弹簧秤量程及橡皮条形变不超过其弹性限度的条件下,应使拉力尽量大一些,以减小误差. 2 / 6 3.画力的图示时,应选定恰当的标度,尽量使图画得大一些,但也不要太大而画出纸外,要严格按力的图示要求和几何作图法作图.

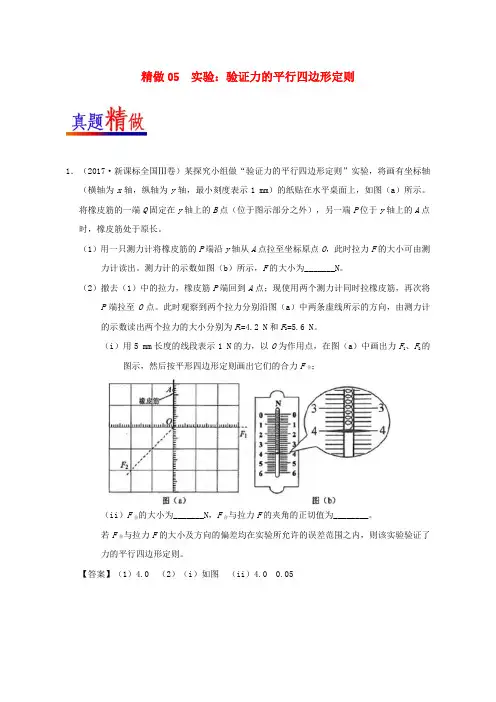

精做05 实验：验证力的平行四边形定则

1．（2017·新课标全国Ⅲ卷）某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴（横轴为x轴，纵轴为y轴，最小刻度表示1 mm）的纸贴在水平桌面上，如图（a）所示。将橡皮筋的一端Q固定在y轴上的B点（位于图示部分之外），另一端P位于y轴上的A点时，橡皮筋处于原长。

（1）用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出。测力计的示数如图（b）所示，F的大小为_______N。

（2）撤去（1）中的拉力，橡皮筋P端回到A点；现使用两个测力计同时拉橡皮筋，再次将P端拉至O点。此时观察到两个拉力分别沿图（a）中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F1=4.2 N和F2=5.6 N。

（i）用5 mm长度的线段表示1 N的力，以O为作用点，在图（a）中画出力F1、F2的图示，然后按平形四边形定则画出它们的合力F合；

（ii）F合的大小为_______N，F合与拉力F的夹角的正切值为________。

若F合与拉力F的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则。

【答案】（1）4.0 （2）（i）如图 （ii）4.0 0.05

【解析】（1）由图可知，F的大小为4.0 N。

（2）作力F1、F2的图示，作出合力F合，F合长为20 mm，所以F合大小为4.0 N，F合与拉力F的夹角的正切值为0.05。

2．（2016·浙江卷）某同学在“探究弹力和弹簧伸长的关系”实验中，测得图中弹簧OC的劲度系数为500 N/m。如图1 所示，用弹簧OC和弹簧秤a、b做“探究求合力的方法”实验。在保持弹簧伸长1.00 cm不变的条件下。

（1）若弹簧秤a、b间夹角为90°，弹簧秤a的读数是______N（图2中所示），则弹簧秤b的读数可能为______N。

（2）若弹簧秤a、b间夹角大于90°，保持弹簧秤a与弹簧OC的夹角不变，减小弹簧秤b 与弹簧OC的夹角，则弹簧秤a的读数________、弹簧秤b的读数_______。（填“变大”、“变小”或“不变”）

实验三 验证力的平行四边形定则（解析版）

1.实验原理

等效思想:互成角度的两个力F1、F2与另外一个力F'产生相同的作用效果,看F1、F2用平行四边形定则求出的合力F与F'在实验误差允许范围内是否相同。

2.实验器材

方木板、白纸、弹簧测力计(两只)、橡皮条、细绳及细绳套(两个)、三角板、刻度尺、图钉(多个)、铅笔。

3.实验步骤

(1)仪器安装

①用图钉把白纸钉在水平放置的方木板上。

②用图钉把橡皮条的一端固定在A点,如图所示,橡皮条的另一端拴上两个细绳套。

(2)测量与记录

①用两只弹簧测力计分别钩住细绳套,互成角度地拉橡皮条,使橡皮条与绳的结点伸长到某一位置O。记录两弹簧测力计的读数F1、F2,用铅笔描下O点的位置及此时两细绳的方向。

②只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O,记下弹簧测力计的读数F'和细绳的方向。

(3)换白纸,改变两弹簧测力计拉力的大小和方向,再重做两次实验。

4.数据分析

(1)用铅笔和刻度尺从力的作用点(位置O)沿着两绳的方向画直线,按选定的标度作出两只弹簧测力计的拉力F1和F2的图示,利用刻度尺和三角板以F1和F2为邻边作平行四边形,过O点画平行四边形的对角线,即合力F的图示。

(2)用刻度尺从O点按同样的标度沿记录的方向作出实验步骤中弹簧测力计的拉力F'的图示。

(3)比较F与F'是否完全重合或几乎完全重合,从而验证平行四边形定则。

5.注意事项

(1)位置不变:在同一次实验中,橡皮条拉长时结点的位置一定要相同。

(2)角度合适:用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时,其夹角不宜太小,也不宜太大,以60°~100°为宜。

(3)尽量减少误差

①在合力不超出量程及在橡皮条弹性限度内形变应尽量大一些。

②细绳应适当长一些,便于确定力的方向。

(4)统一标度:在同一次实验中,画力的图示选定的标度要相同,并且要恰当选定标度,使力的图示稍大一些。
