第一节 Master CAM的车削编程 在本节中将通过图9-5所示零件介绍Master CAM的车端面、粗车、精车、切槽、螺纹

切削、钻孔和截断车削过程。

图9-5

一、生成端面加工刀具路径

（一）设置工件。

1．Main Menu→Toolpaths→Job setup系统弹出如图9-6所示对话框。

图9-6 （1） 通过Tool Offsets设置刀具偏移。

（2） 通过Feed Calculation设置工件材料。

（3） 通过Toopath Configuration设置刀具路径参数。

（4） 通过Post Processor设置后置处理程序。 2． 选择Boundaries设置工件毛坯。见图9-7对话框。

图9-7 （1） 通过Stock项目设置工件毛坯大小。选择Parameters→Take from 2 point设置毛

坯的左下角点为（-100，-310），右上角点为（100,10），生成虚线如图9-8所示的毛坯。

（2） 通过Tailstock尾座顶尖的参数。

（3） 通过Chuck设置卡盘的参数。

（4） 通过Steady rest设置辅助支撑的参数。

图9-8 （5） 选择Ok，工件设置完成。

（二） 生成车端面刀具路径 1． Main Menu→Toolpaths→Face系统弹出如图9-9所示的对话框。

2．在Tool parameters参数对话框中选择刀具，并设置其他参数。

3．选择对话框中的Face parameters标签，并设置参数。见图9-10所示。Face parameters

选项中各参数的含义如下：

（1）Entry amount Entry amount输入框用于输入刀具开始进刀时距工件表面的距离 （2）Roughstepover

当选中Roughstepover输入框前面的复选框时，按该输入框设置的进刀量生成端面车削

粗车刀具路径。

（3）Finish stepover

当选中Fini9hstepover输入框前面的复选框时，按该输入框设置的进刀量生成端面车削精车刀具路径。

图9-9 （4）Number of finish

设置端面车削精车加工的次数。

（5）Overcut amount 该输入框用于输入在生成刀具路径时，实际车削区域超出由矩形定义的加工区域的距

离。

（6）Retract amount

该输入框用于输入退刀量，当选中Rapid retract复选框时快速退刀。

图9-10 （7）Stock to leave

该输入框用于输入加工后的预留量。

（8）Cut away from center

当选中该复选框时，从距工件旋转轴较近的位置开始向外加工，否则从外向内加工，

4．选择Select Point，确定加工区域。 5．选择Ok，退出Face参数设置。生成如图图9-11所示的刀具路径。

图9-11

二、生成轮廓粗车加工刀具路径

接着前面的例子介绍轮廓粗车加工刀具路径的生成。 1． Main Menu→Toolpaths→Rough→Chain。选取所加工的外圆柱表面，如图9-12所示。

然后选择Done。

图9-12 2． 系统弹出Tool parameters参数对话框和Rough parameters参数对话框

Tool parameters参数对话框。见如图9-13所示。在Tool parameters参数对话框中选择刀

具，并设置其他参数。 3． 选择对话框中的Rough parameters标签，并设置参数。见图9-14所示，Rough

parameters选项中各参数的含义如下：

（1）Overlap amout 当选中该复选框时，相邻粗车削之间设置有重叠量。重叠距离由该复选框下面的输人框

设置。若为设置进刀重叠，则将在工件外形留下有凹凸不平的扇形，Master CAM通过设置重叠量，使得粗车加工留下的材料都有一样的厚度。当设置了重叠量时，每次车削的退刀量

等于设置的切削探度与重叠量之和。

（2）Rough Rough输入框用来设置每次车削加工的切削深度。切削深度的距离是以垂直于切削方向

来计算的。当选中Equsl steps复选框时，将最大切削深度设置为刀具允许的最大值。

（3）Stock to leave X Stock to leave X输入框用于输入在X轴方向上的预留量。

（4）Stock to leave Z Stock to leave Z输入框用于输入在Z轴方向上的预留量。

图9-13 （5）Entry Entry输入框用于输入刀具开始进刀时距工件表面的距离。

（6）Cutting Method Cutting Method框用于设置粗切加工的模式。Master CAM中提供两种选样：One-way

（单向切削）和Zig-zag(双向切削)。在单向切削中，刀具在工件的一个方向切削后立即退

刀，并以快速移向另一方向，接着下刀进行下一次切削加工。而双向切削，刀具在工件的两

个方向进行切削加工，只有刀具为双向刀具才能进行双向切削。

图9-14 （7）Rough Direction/Angle Rough Direction/Angle栏用于设置粗切方向和粗切角度。Master CAM提供了4种加工

方向：

·OD(外径)：在工件外部直径方向上切削。

·ID(内径)：在工件内部直径方向上切削。

·Face(前端面)：在工件的前端面方向进行切削 ·Back(后端面)：在工件的后端面方向进行切削。 粗切角度可以被设置为介于0至360之间的任意数值，一般情况下，外径或内径车削都

是采用0°粗切角，端面车削则采用90°粗切角。

（8）Tool Compensation 刀具偏移方式设置

（9）Lead In/Out

添加进刀/退刀刀具路径设置

(10) Plunge parameters

设置底切参数。弹击Plunge parameters按钮，系统弹出图9-15所示的Plunge cut parameters对话框。该对话框用来设置在粗车加工中是否允许底切，若允许底切，则设置底

切参数。

图9-15 当选择Plunge Cutting栏中的Do not allow tool to plunge along cut单选按钮时，切削加工

跳过所有的底切部分，这时需要生成另外的刀具路径进行底切部分的切削加工。

当选择Plunge Cutting栏中的Allow tool to plunge along cut单选按钮时，系统可以进行

底部分的加工，这时系统激活Tool Width Compensation栏。 当选择Tool Width Compensation栏中的Use plunge clearance angle单选按钮时，激活Plunge clearance输入框，系统按Plunge clearance输入框输入的角度在底切部分进刀。

当选择Tool Width Compensation栏中的Use tool width单选按钮时，激活Start of Cut栏。

这时系统根据刀具的宽度及Start of Cut栏中的设置进行底切部分的加工。

当在Start of Cut栏选中Start cut on tool front comer单选按钮时，系统用刀具的前角点刀

底切加工。

当在Start of Cut栏选中Start cut on tool back comer单选按钮时，系统用刀具的后角点刀

底切加工。通常这时刀具应设置为前后均可加工，否则将会引起工件或刀具的损坏。 4． 确定。生成如图9-16所示的刀具路径。

图9-16 三、生成精车加工刀具路径

精车是沿工件的外侧、内侧或端面外形做一次或多次的车削。一般用于精车加工的工件

在进行精车加工前因进行粗车加工。要生成精车加工刀具路径，除了要设置共有的刀具参数

外，同样还要设置一组精车加工刀具路径特有的参数。精车加工参数在图所示的Finish parameters选项卡中进行设置。下面接着前面的例子来介绍生成精车加工刀具路径及NC文件的方法。 1．Main Menu→Toolpaths→Finish→Chain。选择与精加工的外圆柱表面，如图9-17所

示。然后选择Done。

图9-17 2．系统弹出Tool parameters参数对话框和Finish parameters参数对话框。在Tool

parameters参数对话框中选择刀具，并设置其他参数，如图9-18所示。

图9-18 3． 选择对话框中的Finash parameters标签，并设置参数。Finish parameters选项卡中各参数与Rough parameters选项卡中的参数基本相同，如图9-19所示。Finish prameters选项卡中增加的Number of finish输入框用来设置精车加工的次数。精车加工的次数应设置为

粗车加工的预留量除以Finish stopover输入框中输入的精车加工进刀量。

图9-19 4．确定。生成如图9-20所示的刀具路径。

图9-20

四、切槽加工刀具路径

加工如图9-21所示的退刀槽

图9-21 1． Main Menu→Toolpaths→Groove→3 line→Ok→选择欲加工的槽→End here→Done。

系统将弹出如图9-22所示的对话框。

图9-22 2． Tool parameters参数对话框中选择刀具，并设置其他参数。

3． Groove shape parameters参数对话框中设置槽的形状。

4． Groove rough parameters参数对话框中设置槽的粗加工参数。 5． Groove finish parameters参数对话框中设置槽的精加工参数。

6． Ok。生成如图9-23所示的刀具路径。

图9-23

五、 生成螺纹加工刀具路径

下面接着前面的例子来介绍生成螺纹加工刀具路径及NC文件的方法。

1．Main Menu→Toolpaths→Next menu→Thread。系统将弹出如图9-24所示的对话框。

2．在Tool parameters参数对话框中选择刀具，并设置其他参数。

合集下载

Mastercam车削

Mastercam车削

Mastercam车削

Mastercam系统中，走刀路径与零件模型、刀具参数、加工参数的相关性，使您可以获取加工知识、积累加工经验。加工零件时，可以在管理器中修改与走刀路径有关的各种数据：几何模型、刀具参数、加工参数等，并可立 ...

Mastercam系统中，走刀路径与零件模型、刀具参数、加工参数的相关性，使您可以获取加工知识、积累加工经验。加工零件时，可以在管理器中修改与走刀路径有关的各种数据：几何模型、刀具参数、加工参数等，并可立即得到更新后的走刀路径，无需从头开始。另外，它还能够把加工策里储存在数据库中，当加工新零件时,只需从库中选取相似的加工策路,作用于待加工零件，即可快速、便捷地生成加工程序。

Mastercam具有完整的曲线曲面建模功能，建立2D、3D几何模型十分方便。

灵活、完整的曲线曲面编辑和分析功能，保证几何模型的精度。

修改几何模型后，相关的尺寸标注自动更新。

可在多个视窗内动态旋转、缩放几何图形。

导航功能自动捕捉常用的特征点，提高建模速度。

Mastercam的数据转换器，可与任何CAD系统交换数据。这些转换器包括：IGES、ParasolidTM、SAT(ACIS Solids)、DXF、CADL、VDA、STL及ASCII。

另外，系统还提供有CATIA、PRO-E、STEP和DXF、DWG等数据交换器。

『::好就好::中国权威模具网』

刀具路径与几何模型完全相关(Full Associative)。当修改几何模型、刀具参数或加工参数后，刀具路径自动更新。

在Mastercam的任务管理器中，可生成、修改和分析走刀路径。

可把经常使用的加工工步存于数据库中，以提高编程的自动化程度。如，粗、精车零件时，可从库中调用储存的加工工步，作用于待加工零件。

自动选刀功能在选择刀具时，优先显示本加工工步所需的刀具类型。如无合适的，也可访问刀具库中其它的刀具。

基于Mastercam编制非圆曲线数控车削程序

基于Mastercam编制非圆曲线数控车削程序

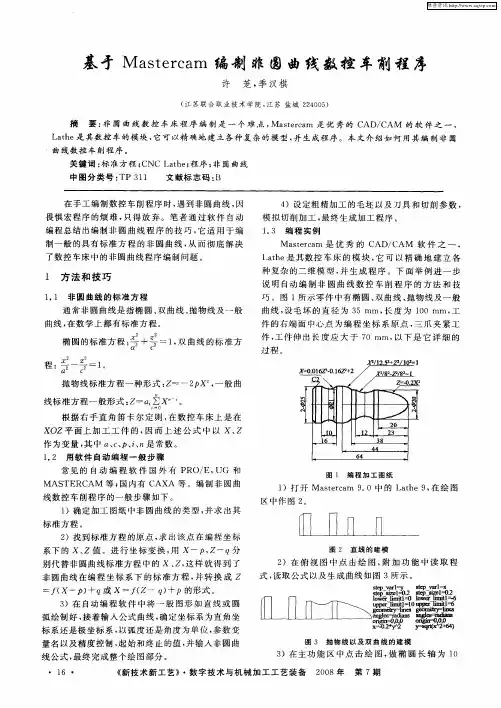

基于Ｍａｓｔｅｒｃａｍ编制非圆曲线数控车削程序　许　茏，季汉棋　（江苏联合职业技术学院，江苏盐城２２４００５）　摘　要：非圆曲线数控车床程序编制是一个难点，Ｍａｓｔｅｒｃａｍ是优秀的ＣＡＤ／ＣＡＭ的软件之一，　Ｌａｔｈｅ是其数控车的模块，它可以精确地建立各种复杂的模型，并生成程序。本文介绍如何用其编制非圆　曲线数控车削程序。　关键词：标准方程；ＣＮＣ　Ｌａｔｈｅ；程序；非圆曲线　中图分类号：ＴＰ　３１１　文献标志码：Ｂ　在手工编制数控车削程序时，遇到非圆曲线，因　畏惧宏程序的烦难，只得放弃。笔者通过软件自动　编程总结出编制非圆曲线程序的技巧，它适用于编　制一般的具有标准方程的非圆曲线，从而彻底解决　了数控车床中的非圆曲线程序编制问题。　ｌ方法和技巧　１．１非圆曲线的标准方程　通常非圆曲线是指椭圆、双曲线、抛物线及一般　曲线，在数学上都有标准方程。　～２　２　椭圆的标准方程：　＋　一１，双曲线的标准方　程：　～　一　。　抛物线标准方程一种形式：Ｚ＝一２ｐＸ　，一般曲　线标准方程一般形式：Ｚ—ａ　∑　。　根据右手直角笛卡尔定则，在数控车床上是在　Ｘ０Ｚ平面上加工工件的，因而上述公式中以Ｘ、Ｚ　作为变量，其中ａ、ｃ、　、ｉ、　是常数。　１．２用软件自动编程一般步骤　常见的自动编程软件国外有ＰＲＯ／Ｅ，ＵＧ和　ＭＡＳＴＥＲＣＡＭ等；国内有ＣＡＸＡ等。编制非圆曲　线数控车削程序的一般步骤如下。　１）确定加工图纸中非圆曲线的类型，并求出其　标准方程。　２）找到标准方程的原点，求出该点在编程坐标　系下的Ｘ、Ｚ值。进行坐标变换，用Ｘ—Ｐ，ｚ—ｇ分　别代替非圆曲线标准方程中的Ｘ、Ｚ，这样就得到了　非圆曲线在编程坐标系下的标准方程，并转换成Ｚ　：，（Ｘ一户）＋ｇ或Ｘ一，（Ｚ—ｇ）＋ｐ的形式。　３）在自动编程软件中将一般图形如直线或圆　弧绘制好，接着输入公式曲线，确定坐标系为直角坐　标系还是极坐标系，以弧度还是角度为单位，参数变　量名以及精度控制，起始和终止的值，并输入非圆曲　线公式，最终完成整个绘图部分。　４）设定粗精加工的毛坯以及刀具和切削参数，　模拟切削加工，最终生成加工程序。　１．３编程实例　Ｍａｓｔｅｒｃａｍ是优秀的ＣＡＤ／ＣＡＭ软件之一，　Ｌａｔｈｅ是其数控车床的模块，它可以精确地建立各　种复杂的二维模型，并生成程序。下面举例进一步　说明自动编制非圆曲线数控车削程序的方法和技　巧。图１所示零件中有椭圆、双曲线、抛物线及一般　曲线，设毛坏的直径为３５　ＩＴｌｍ，长度为１００　ＩＴＩＩＴＩ，工　件的右端面中心点为编程坐标系原点，三爪夹紧工　件，工件伸出长度应大于７０　Ｆｉｌｍ，以下是它详细的　过程。　
