干式变压器技术标

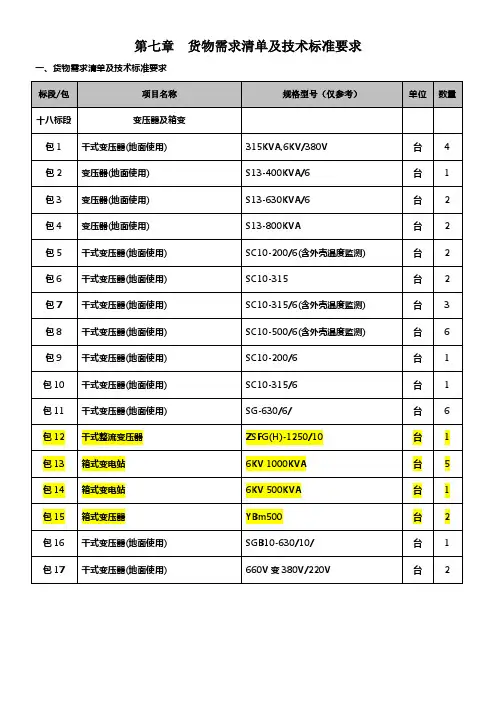

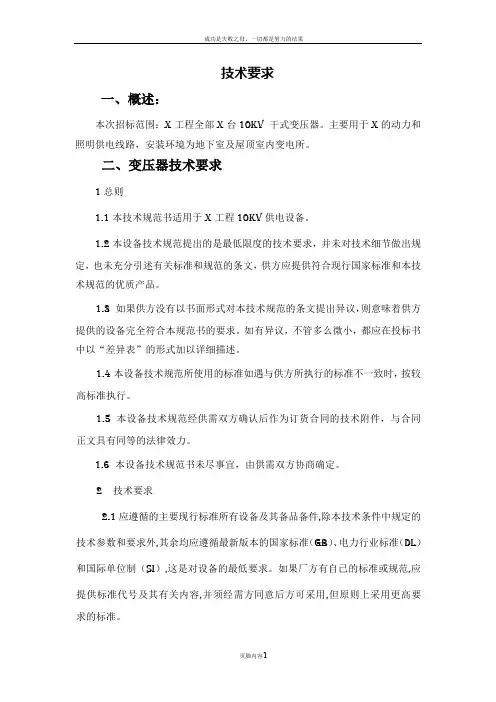

技术要求

一、概述：

本次招标范围：X 工程全部 X 台 10KV 干式变压器。主要用于 X 的动力和照明供电线路，安装环境为地下室及屋顶室内变电所。

二、变压器技术要求

1 总则

1.1 本技术标准书适用于X 工程 10KV 供电设备。

1.2 本设备技术标准提出的是最低限度的技术要求，并未对技术细节做出规定，

也未充分引述有关标准和标准的条文，供方应供给符合现行国家标准和本技术标准的优质产品。

1.3 假设供方没有以书面形式对本技术标准的条文提出异议，则意味着供方供给的设备完全符合本标准书的要求。如有异议，不管多么微小，都应在投标书中以“差异表”的形式加以具体描述。

1.4 本设备技术标准所使用的标准如遇与供方所执行的标准不全都时，按较高标准执行。

1.5 本设备技术标准经供需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术标准书未尽事宜，由供需双方协商确定。

2 技术要求

2.1 应遵循的主要现行标准全部设备及其备品备件,除本技术条件中规定的技术参数和要求外,其余均应遵循最版本的国家标准〔GB〕、电力行业标准〔DL〕和国际单位制〔SI〕,这是对设备的最低要求。假设厂方有自已的标准或标准,应供给标准代号及其有关内容,并须经需方同意前方可承受,但原则上承受更高要求 的标准。

以下为设备设计、制造及试验所应遵循的国家、行业和企业的标准及标准，但不仅限于此：

GB1094.1~2-1996 电力变压器GB1094.3 .5-85 电力变压器

GB/T6451 《三相油浸式电力变压器技术参数和要求》GB311.1 《高压输变电设备的绝缘协作》GB/T15164 《油浸式电力变压器负载导则》

GB763 《沟通高压电器在长期工作时的发热》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》

GB7328 《变压器和电抗器的声级测定》

GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB191 《包装储运标志》

GB50229 《火力发电厂与变电所设计防火标准》GB5027 《电力设备典型消防规程》

GB4109 《沟通电压高于 1000V 的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》ZBK41005-89 6~220KV 级变压器声级

GB6450-1986 《干式电力变压器》

GB/T 10228-1997 《干式电力变压器技术参数和要求》

GB/T 17211-1998 《干式电力变压器负载导则》 JB/T 10008-1999 《6-220KV 级变压器声级》

GB7328 《变压器和电抗器的声级测定》其它相关标准

2.2 环境条件

１．海拔高度： ≤1000ｍ

２．环境最高温度： ＋ 45℃

最低温度： - 20℃

３．空气相对湿度： ≤92％

４．最大日温差： 25℃

５．抗震力量：

地面水平加速度： 0．25ｇ

地面垂直加速度： 0.125ｇ

６．年平均温度： 25℃

7. 安装位置： 户内

2.3 变压器根本参数

2.3.1 干式变压器〔SGB10- /10〕

冷却方式： 风冷

额定频率： 50Hz

额定容量： 见设备标准表 3.1

额定电压比： 见设备标准表 3.1

短路阻抗 见设备标准表 3.1

连接组标号： 见设备标准表 3.1 工程 雷电冲击耐受电压〔峰值〕 短时工频耐受电压

绕组 全波 截波 〔有效值〕

高压

低压 2.4 变压器技术性能(以下各项技术性能需要厂家依据各自的生产工艺、技术

水平赐予答复)。

2.4.1 极性

2.4.2 变压器相序

2.4.3 绕组绝缘水平：〔见表 2.1〕

表 2.1 变压器额定绝缘水平 〔kV〕

2.4.4 变压器绕组匝间工作场强：

2.4.5 损耗〔在额定工况下，温度为 75°C 时〕

空载损耗：

负载损耗：

2.4.6 温升限值〔四周环境温度 40°C〕

1〕绕组平均温升： 2〕铁芯外表温升：

2.4.7 过载力量

变压器允许短时间过载力量〔正常寿命，过载前已带满负荷、环境温度40°C〕。最低要求： 过载时间: 过载周期: 。

表 2.2 变压器过载的允许时间 〔min〕 持续时间

2.4.8 承受的短路力量：

2.4.9 工频电压上升时的运行持续时间

对于额定电压的短时工频电压上升倍数的持续时间：

表 2.3 工频电压上升时的运行持续时间

工频电压 相—相 1.05 1.10 1.25 1.50 1.58

上升倍数 相—地 1.05 1.10 1.25 1.90 2.00

2.4.10 局部放电水平

在 1.5 倍最高相电压下，局部放电量：

在 1.3 倍最高相电压下，局部放电量：

变压器的局部放电量测量方法按 GB1094.3 进展。

2.4.11 无线电干扰

2.4.12 噪声水平

2.4.13 变压器接地 过电流〔%〕 允许运行时间〔1〕

20

30

45

60

75

100 工程 雷电冲击耐受电压 短时工频耐受电压

绕组 〔峰值〕 〔有效值〕

高 压

低 压 2.4.14 变压器套管

1） 套管绝缘水平〔见表 2.4〕

表 2.4 变压器套管额定绝缘水平 〔kV〕

2） 套管爬电比距：

2.5 其它技术要求

1） 变压器要有防护外壳，并注明外壳材质，外形尺寸，防护等级为 IP20。

2） 变压器、外壳及金属外外表应进展防腐处理。变压器颜色：由买方确定。

3） 测温装置应承受先进的干式变压器温度掌握器，测温元件为铂热电阻，

具有超温报警、超温跳闸、三相温度巡回显示等功能。绕组测温应能反映绕组的平均温升，测量应不少于两个监测点。上述温度变量除在变压器本体上可观测外，尚应能将该信号送出。温度测量装置至少应供给4 对接点，用于报警及跳闸。变压器内应设 2 组 Pt100 的测温电阻，引出至计算机监控系统。测温电阻应承受三线制，并便于引出。

变压器本体应附悬挂式端子箱，变压器的端子箱应为阻燃、防潮型，端子箱防护等级不低于 IP54，并应有 20%的备用端子，供用户使用。变压器本体上全部设备之间的连接电缆应由卖方供给，并承受耐油、阻燃、屏蔽电缆。 4） 表 3.1 所标的干式变压器容量为不加风机的容量，但全部的干式变压器

均应按标准配置风机。

5） 变压器的全部附件及外购件必需经过鉴定并有产品合格证，符合相应标准要求。

6） 有符合国标的铭牌，铭牌用不锈钢制成，字样、符号应清楚耐久，铭牌在设备正常运行时其安装位置应明显可见。

3 设备标准

本工程订购的设备标准和数量见表 3.1。表 3.1 变压器标准和数量

电力变压器

4 供货范围 序 型号 规格 数量 用途

号

动力和照明 8 台

SGB10 干式电力变压 1250KVA 10/0.4KV 下进上出，2 台

1 10 台 器 D,yn11△U=6% 上进上出

SGB10 干式电力变压 1600KVA 10/0.4KV 空调动力

2 2 台

器 D,yn11△U=6%

800KVA 10/0.4KV 上进上出

SGB10 干式电力变压 D,yn11△ 动力和照明

3 2 台

器 U=6% 上进上出 本工程订购的干式变压器设备，包括全部附属设备、备品备件和专用工具。

4.1 变压器本体〔包括底架、支架及附件〕

4.2 冷却器〔或风机〕及其掌握箱

4.3 本体及连接到端子箱和掌握箱之间的耐油、阻燃、屏蔽电缆

4.4 本体端子箱

4.5 备品备件及专用工具等

5 技术效劳

5.1 工程治理

合同签订后，供方应指定负责本工程的工程经理，负责协调供方在工程全过程的各项工作，如工作进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。

5.2 技术文件

5.2.1 供方在投标时应向需方供给一般性资料，如鉴定证书、典型说明书、总装图、和主要技术参数以及产品样本。

5.2.2 关于该产品构造特点及技术工艺保证措施的相关资料。

5.2.3 产品鉴定报告、检验报告、试验合格证书。

5.2.4 产品质量承诺书。

5.2.5 售后效劳及技术效劳承诺书。

5.2.6 近两年销售业绩表及局部产品运行报告。

5.2.7 供给根底条件图〔合同生效后 7 天内供给〕。

5.2.8 在合同签订 7 天内，供方向需方供给以下图纸资料10 份。〔其中 2 份送交工程设计单位，其余寄送需方〕。 1） 总装图：应表示设备总的装配状况，包括全部重要尺寸、轨距、运输重、总

重、吊点位置、千斤顶位置及变压器运输尺寸等；

2） 变压器高压入口电容，凹凸压间及凹凸压对地电容值；

3） 变压器本体端子箱安装接线图及电缆清单。

5.2.9 设备供货时供给以下资料：设备的开箱资料除了 5.2.8 条所述图纸资料外，还应包括安装、运行、维护、修理说明书，部件清单，工厂试验报告，产品合格证等。全部文字材料〔包括竣工文件、使用手册和维护手册〕应提交完整的 8〔八〕套纸质〔交货时供给〕。

5.2.10 外购件说明书、样本和散页等应至少供给 1〔一〕套。

5.3 现场效劳

在设备安装过程中供方应派有阅历的技术人员常住现场，免费供给现场效劳。常住人员帮助需方按标准检查安装质量，处理调试投运过程中消灭的问题。供方应选派有阅历的技术人员，对安装和运行人员免费培训。

6 需方工作

6.1 设备安装过程中，需方为供方的现场派员供给工作和生活便利条件。

6.2 设备制造过程中，需方可派员到供方进展监造和检验，供方应乐观协作。

7 工作安排

7.1 供方收到技术标准书后如有异议，在 1 周内以书面通知需方。

7.2 需方依据工程需要在适当时候召开设计联络会或承受其它形式解决设计制造中的问题，供方有义务参与。

7.3 文件交接要有记录，设计联络会应有会议纪要。

7.4 供方供给的设备及附件规格、重量或接线等有变化时，应准时书面通知需
