BMP文件结构

然而，未压缩的图像信息区的大小。除了真彩色模式外，其余的均大于或等于数据信息的大小。这是为什么呢？原因有两个：
1.BMP文件记录一行图像是以字节为单位的。因此，就不存在一个字节中的数据位信息表示的点在不同的两行中。也就是说，设显示模式位16色，在每个字节分配两个点信息时，如果图像的宽度位奇数，那么最后一个像素点的信息将独占一个字节，这个字节的后4位将没有意义。接下来的一个字节将开始记录下一行的信息。
2.图像描述信息块
000E-0011：图像描述信息块的大小，常为28H。
0012-0015：图像宽度。
0016-0019：图像高度。
001A-001B：图像的plane总数（恒为1）。
001C-001D：记录像素的位数，很重要的数值，图像的颜色数由该值决定。
001E-0021：数据压缩方式（数值位0：不压缩；1：8位压缩；2：4位压缩）。

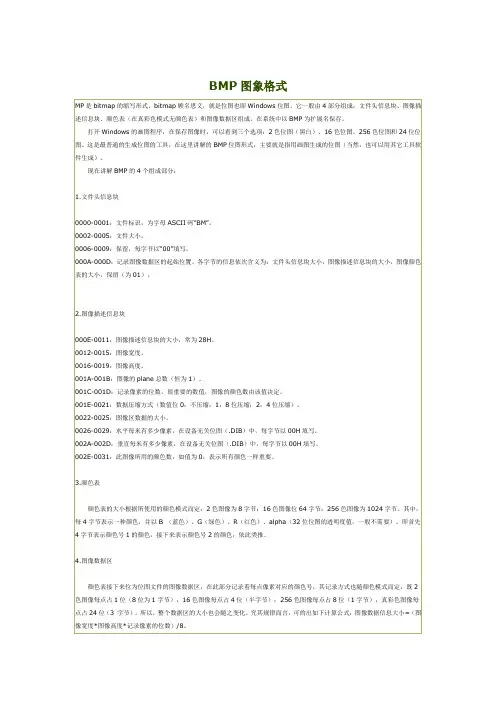

BMP图象格式
MP是bitmap的缩写形式，bitmap顾名思义，就是位图也即Windows位图。它一般由4部分组成：文件头信息块、图像描述信息块、颜色表（在真彩色模式无颜色表）和图像数据区组成。在系统中以BMP为扩展名保存。
打开Windows的画图程序，在保存图像时，可以看到三个选项：2色位图（黑白）、16色位图、256色位图和24位位图。这是最普通的生成位图的工具，在这里讲解的BMP位图形式，主要就是指用画图生成的位图（当然，也可以用其它工具软件生成）。
1 dword
位图的宽度，以象素为单位
0016h
Height
1 dword
位图的高度，以象素为单位
001Ah
Planes
1 word
位图的位面数（注：该值将总是1）
图象
信息

typedef struct tagBITMAPINFOHEADER{
DWORD biSize; // 本结构所占用字节数(14-17字节)
LONG biWidth; // 位图的宽度，以像素为单位(18-21字节)
LONG biHeight; // 位图的高度，以像素为单位(22-25字节)
BMP图像的结构
一般的bmp文件的结结构主要包括文件头，BMP信息头，调色板，位图数据内容
(1)BMP文件头(14字节) ,文件的第0字节到第13字节为BMP图像的文件头。BMP文件头数据结构含有BMP文件的类型、文件大小和位图起始位置等信息。
其结构定义如下:
BYTE rgbBlue; // 蓝色的亮度(值范围为0-255)
BYTE rgbGreen; // 绿色的亮度(值范围为0-255)
BYTE rgbRed; // 红色的亮度(值范围为0-255)
BYTE rgbReserved;// 保留，必须为0
当biBitCount=1时，8个像素占1个字节;
当biBitCount=4时，2个像素占1个字节;
当biBitCount=8时，1个像素占1个字节;
当biBitCount=24时,1个像素占3个字节;
Windows规定一个扫描行所占的字节数必须是4的倍数(即以long为单位),不足的以0填充。
WORD bfReserved2; // 位图文件保留字，必须为0(8-9字节)
DWORD bfOffBits; // 位图数据的起始位置，以相对于位图(10-13字节)
// 文件头的偏移量表示，以字节为单位
} BITMAPFILEHEADER；
(2) BMP信息头

BMP文件格式，又称为Bitmap（位图）或是DIB(Device-Independent Device，设备无关位图)，是Windows系统中广泛使用的图像文件格式。

由于它可以不作任何变换地保存图像像素域的数据，因此成为我们取得RAW数据的重要来源。

Windows的图形用户界面（graphical user interfaces）也在它的内建图像子系统GDI中对BMP格式提供了支持。

下面以Notepad++为分析工具，结合Windows的位图数据结构对BMP文件格式进行一个深度的剖析。

BMP文件的数据按照从文件头开始的先后顺序分为四个部分：bmp文件头(bmp file header)：提供文件的格式、大小等信息位图信息头(bitmap information)：提供图像数据的尺寸、位平面数、压缩方式、颜色索引等信息调色板(color palette)：可选，如使用索引来表示图像，调色板就是索引与其对应的颜色的映射表位图数据(bitmap data)：就是图像数据啦^_^下面结合Windows结构体的定义，通过一个表来分析这四个部分。

我们一般见到的图像以24位图像为主，即R、G、B三种颜色各用8个bit来表示，这样的图像我们称为真彩色，这种情况下是不需要调色板的，也就是所位图信息头后面紧跟的就是位图数据了。

因此，我们常常见到有这样一种说法：位图文件从文件头开始偏移54个字节就是位图数据了，这其实说的是24或32位图的情况。

这也就解释了我们按照这种程序写出来的程序为什么对某些位图文件没用了。

下面针对一幅特定的图像进行分析，来看看在位图文件中这四个数据段的排布以及组成。

我们使用的图像显示如下：这是一幅16位的位图文件，因此它是含有调色板的。

在拉出图像数据进行分析之前，我们首先进行几个约定：1. 在BMP文件中，如果一个数据需要用几个字节来表示的话，那么该数据的存放字节顺序为“低地址村存放低位数据，高地址存放高位数据”。

BMP文件结构的探索BMP文件结构的探索WhatIf 2004-9-10一、文件格式Bmp文件是非常常用的位图文件，无论是游戏还是其他都被广泛使用。

针对bmp文件的处理也有一堆现成的api进行调用，然而文件内部究竟怎样，如何自己来解析这样的文件呢？为了消除无聊，我用了几天时间来研究了一下，同时作为学习笔记，进行记录。

首先，整个bmp文件的内容可以分为3到4块。

之所以分为3到4块而不是固定的值，是因为，对于bmp来说可能存在调色板或者一些掩码。

具体稍候讨论。

第一块是bmp的文件头用于描述整个bmp文件的情况。

结构如下：typedef struct BITMAPFILEHEADER {WORD bfType; //两个字节DWORD bfSize; //四个字节WORD bfReserved1;WORD bfReserved2;DWORD bfOffBits;} BITMAPFILEHEADER, *PBITMAPFILEHEADER;这些信息相当有用，如果你想直接来解析bmp文件。

第一个bfType用于表示文件类型，如果它是bmp文件，那么它这个位置的值一定是”BM”也就是0x4D42。

第二个bfSize表示整个文件的字节数。

第三第四个则保留，目前无意义，最后一个相当重要，表示，位图的数据信息离文件头的偏移量，以字节为单位。

第二块是位图信息头，即BITMAPINFOHEADER，用于描述整个位图文件的情况。

以下挑重要的数据进行解释typedef struct BITMAPINFOHEADER{DWORD biSize; //表示本结构的大小LONG biWidth; //位图的宽度LONG biHeight; //位图的高度WORD biPlanes; //永远为1 ,由于没有用过所以没做研究附msdn解释//Specifies the number of planes for the target device. This value must be set to 1.WORD biBitCount;//位图的位数分为1 4 8 16 24 32 本文没对1 4 进行研究DWORD biCompression; //本以为压缩类型，但是却另外有作用，稍候解释DWORD biSizeImage; //表示位图数据区域的大小以字节为单位LONG biXPelsPerMeter;LONG biYPelsPerMeter;DWORD biClrUsed;DWORD biClrImportant;} BITMAPINFOHEADER, *PBITMAPINFOHEADER;第三块就是调色板信息或者掩码部分，如果是8位位图则存放调色板；16 与32位位图则存放RGB颜色的掩码，这些掩码以DWORD 大小来存放。
