BMP图片文件详解

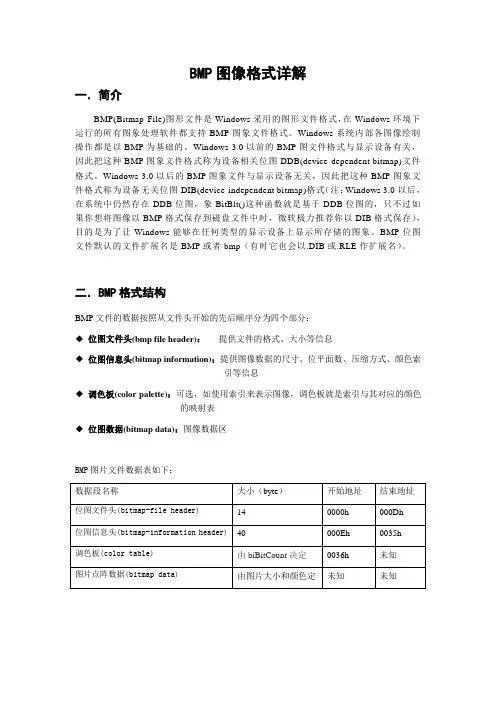

BMP图像格式详解一．简介BMP(Bitmap-File)图形文件是Windows采用的图形文件格式，在Windows环境下运行的所有图象处理软件都支持BMP图象文件格式。

Windows系统内部各图像绘制操作都是以BMP为基础的。

Windows 3.0以前的BMP图文件格式与显示设备有关，因此把这种BMP图象文件格式称为设备相关位图DDB(device-dependent bitmap)文件格式。

Windows 3.0以后的BMP图象文件与显示设备无关，因此把这种BMP图象文件格式称为设备无关位图DIB(device-independent bitmap)格式（注：Windows 3.0以后，在系统中仍然存在DDB位图，象BitBlt()这种函数就是基于DDB位图的，只不过如果你想将图像以BMP格式保存到磁盘文件中时，微软极力推荐你以DIB格式保存），目的是为了让Windows能够在任何类型的显示设备上显示所存储的图象。

BMP位图文件默认的文件扩展名是BMP或者bmp（有时它也会以.DIB或.RLE作扩展名）。

二．BMP格式结构BMP文件的数据按照从文件头开始的先后顺序分为四个部分：◆位图文件头(bmp file header)：提供文件的格式、大小等信息◆位图信息头(bitmap information)：提供图像数据的尺寸、位平面数、压缩方式、颜色索引等信息◆调色板(color palette)：可选，如使用索引来表示图像，调色板就是索引与其对应的颜色的映射表◆位图数据(bitmap data)：图像数据区BMP图片文件数据表如下：三．BMP文件头BMP文件头结构体定义如下：typedef struct tagBITMAPFILEHEADER{UINT16 bfType; //2Bytes，必须为"BM"，即0x424D 才是Windows位图文件DWORD bfSize; //4Bytes，整个BMP文件的大小UINT16 bfReserved1; //2Bytes，保留，为0UINT16 bfReserved2; //2Bytes，保留，为0DWORD bfOffBits; //4Bytes，文件起始位置到图像像素数据的字节偏移量} BITMAPFILEHEADER;BMP文件头数据表如下：四．BMP信息头BMP信息头结构体定义如下：typedef struct _tagBMP_INFOHEADER{DWORD biSize; //4Bytes，INFOHEADER结构体大小，存在其他版本INFOHEADER，用作区分LONG biWidth; //4Bytes，图像宽度（以像素为单位）LONG biHeight; //4Bytes，图像高度，+：图像存储顺序为Bottom2Top，-：Top2BottomWORD biPlanes; //2Bytes，图像数据平面，BMP存储RGB数据，因此总为1 WORD biBitCount; //2Bytes，图像像素位数DWORD biCompression; //4Bytes，0：不压缩，1：RLE8，2：RLE4DWORD biSizeImage; //4Bytes，4字节对齐的图像数据大小LONG biXPelsPerMeter; //4 Bytes，用象素/米表示的水平分辨率LONG biYPelsPerMeter; //4 Bytes，用象素/米表示的垂直分辨率DWORD biClrUsed; //4 Bytes，实际使用的调色板索引数，0：使用所有的调色板索引DWORD biClrImportant; //4 Bytes，重要的调色板索引数，0：所有的调色板索引都重要}BMP_INFOHEADER;BMP信息头数据表如下：五．BMP调色板BMP调色板结构体定义如下：typedef struct _tagRGBQUAD{BYTE rgbBlue; //指定蓝色强度BYTE rgbGreen; //指定绿色强度BYTE rgbRed; //指定红色强度BYTE rgbReserved; //保留，设置为0 } RGBQUAD;1，4，8位图像才会使用调色板数据，16,24,32位图像不需要调色板数据，即调色板最多只需要256项（索引0 - 255）。

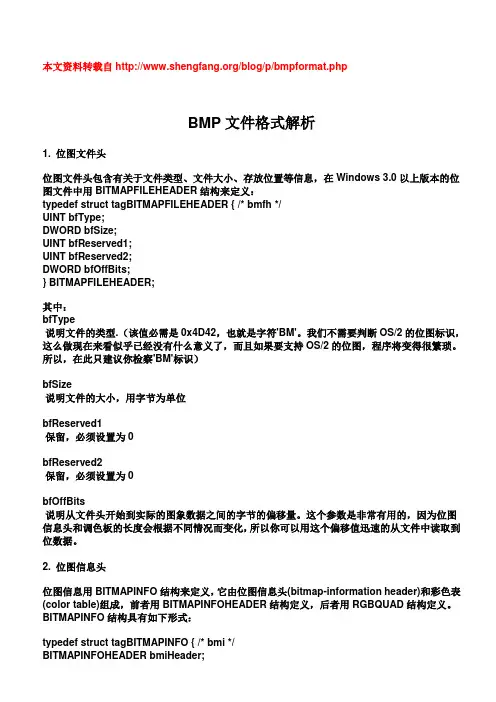

本文资料转载自/blog/p/bmpformat.phpBMP文件格式解析1. 位图文件头位图文件头包含有关于文件类型、文件大小、存放位置等信息，在Windows 3.0以上版本的位图文件中用BITMAPFILEHEADER结构来定义：typedef struct tagBITMAPFILEHEADER { /* bmfh */UINT bfType;DWORD bfSize;UINT bfReserved1;UINT bfReserved2;DWORD bfOffBits;} BITMAPFILEHEADER;其中：bfType说明文件的类型.（该值必需是0x4D42，也就是字符'BM'。

我们不需要判断OS/2的位图标识，这么做现在来看似乎已经没有什么意义了，而且如果要支持OS/2的位图，程序将变得很繁琐。

所以，在此只建议你检察'BM'标识）bfSize说明文件的大小，用字节为单位bfReserved1保留，必须设置为0bfReserved2保留，必须设置为0bfOffBits说明从文件头开始到实际的图象数据之间的字节的偏移量。

这个参数是非常有用的，因为位图信息头和调色板的长度会根据不同情况而变化，所以你可以用这个偏移值迅速的从文件中读取到位数据。

2. 位图信息头位图信息用BITMAPINFO结构来定义，它由位图信息头(bitmap-information header)和彩色表(color table)组成，前者用BITMAPINFOHEADER结构定义，后者用RGBQUAD结构定义。

BITMAPINFO结构具有如下形式：typedef struct tagBITMAPINFO { /* bmi */BITMAPINFOHEADER bmiHeader;RGBQUAD bmiColors[1];} BITMAPINFO;其中：bmiHeader说明BITMAPINFOHEADER结构，其中包含了有关位图的尺寸及位格式等信息bmiColors说明彩色表RGBQUAD结构的阵列，其中包含索引图像的真实RGB值。

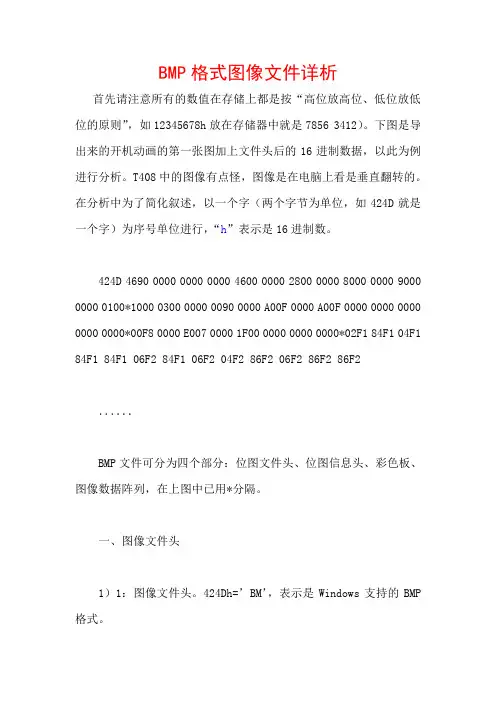

BMP格式图像文件详析首先请注意所有的数值在存储上都是按“高位放高位、低位放低位的原则”，如12345678h放在存储器中就是7856 3412）。

下图是导出来的开机动画的第一张图加上文件头后的16进制数据，以此为例进行分析。

T408中的图像有点怪，图像是在电脑上看是垂直翻转的。

在分析中为了简化叙述，以一个字（两个字节为单位，如424D就是一个字）为序号单位进行，“h”表示是16进制数。

424D 4690 0000 0000 0000 4600 0000 2800 0000 8000 0000 9000 0000 0100*1000 0300 0000 0090 0000 A00F 0000 A00F 0000 0000 0000 0000 0000*00F8 0000 E007 0000 1F00 0000 0000 0000*02F1 84F1 04F1 84F1 84F1 06F2 84F1 06F2 04F2 86F2 06F2 86F2 86F2．．．．．．BMP文件可分为四个部分：位图文件头、位图信息头、彩色板、图像数据阵列，在上图中已用*分隔。

一、图像文件头1）1：图像文件头。

424Dh=’BM’，表示是Windows支持的BMP 格式。

2）2-3：整个文件大小。

4690 0000，为00009046h=36934。

3）4-5：保留，必须设置为0。

4）6-7：从文件开始到位图数据之间的偏移量。

4600 0000，为00000046h=70，上面的文件头就是35字=70字节。

5）8-9：位图图信息头长度。

6）10-11：位图宽度，以像素为单位。

8000 0000，为00000080h=128。

7）12-13：位图高度，以像素为单位。

9000 0000，为00000090h=144。

8）14：位图的位面数，该值总是1。

0100，为0001h=1。

二、位图信息头9）15：每个像素的位数。

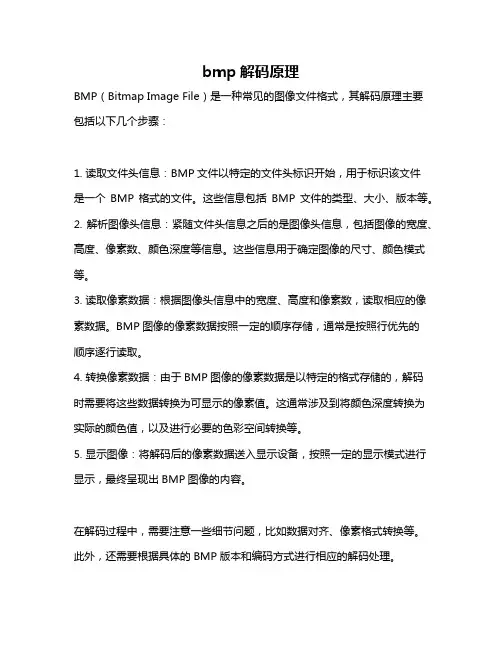

bmp解码原理
BMP（Bitmap Image File）是一种常见的图像文件格式，其解码原理主要包括以下几个步骤：
1. 读取文件头信息：BMP文件以特定的文件头标识开始，用于标识该文件
是一个BMP格式的文件。

这些信息包括BMP文件的类型、大小、版本等。

2. 解析图像头信息：紧随文件头信息之后的是图像头信息，包括图像的宽度、高度、像素数、颜色深度等信息。

这些信息用于确定图像的尺寸、颜色模式等。

3. 读取像素数据：根据图像头信息中的宽度、高度和像素数，读取相应的像素数据。

BMP图像的像素数据按照一定的顺序存储，通常是按照行优先的
顺序逐行读取。

4. 转换像素数据：由于BMP图像的像素数据是以特定的格式存储的，解码时需要将这些数据转换为可显示的像素值。

这通常涉及到将颜色深度转换为实际的颜色值，以及进行必要的色彩空间转换等。

5. 显示图像：将解码后的像素数据送入显示设备，按照一定的显示模式进行显示，最终呈现出BMP图像的内容。

在解码过程中，需要注意一些细节问题，比如数据对齐、像素格式转换等。

此外，还需要根据具体的BMP版本和编码方式进行相应的解码处理。

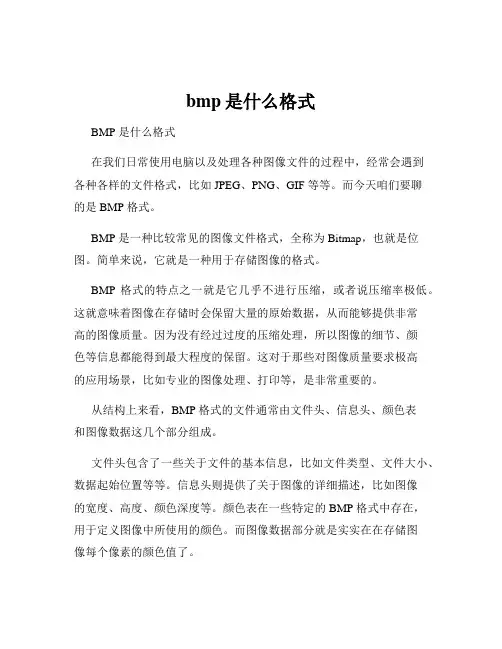

bmp是什么格式BMP 是什么格式在我们日常使用电脑以及处理各种图像文件的过程中，经常会遇到各种各样的文件格式，比如 JPEG、PNG、GIF 等等。

而今天咱们要聊的是 BMP 格式。

BMP 是一种比较常见的图像文件格式，全称为 Bitmap，也就是位图。

简单来说，它就是一种用于存储图像的格式。

BMP 格式的特点之一就是它几乎不进行压缩，或者说压缩率极低。

这就意味着图像在存储时会保留大量的原始数据，从而能够提供非常高的图像质量。

因为没有经过过度的压缩处理，所以图像的细节、颜色等信息都能得到最大程度的保留。

这对于那些对图像质量要求极高的应用场景，比如专业的图像处理、打印等，是非常重要的。

从结构上来看，BMP 格式的文件通常由文件头、信息头、颜色表和图像数据这几个部分组成。

文件头包含了一些关于文件的基本信息，比如文件类型、文件大小、数据起始位置等等。

信息头则提供了关于图像的详细描述，比如图像的宽度、高度、颜色深度等。

颜色表在一些特定的 BMP 格式中存在，用于定义图像中所使用的颜色。

而图像数据部分就是实实在在存储图像每个像素的颜色值了。

BMP 格式的优点是显而易见的。

首先就是前面提到的图像质量高，因为几乎不压缩，所以不会有因为压缩而导致的图像失真或质量下降的问题。

其次，BMP 格式的结构相对简单，易于理解和处理，这对于一些需要直接对图像数据进行操作的程序来说是很方便的。

然而，BMP 格式也有一些明显的缺点。

由于不压缩或者压缩率低，导致文件体积通常较大。

想象一下，一张高分辨率的 BMP 图像可能会占用几十兆甚至上百兆的存储空间，这在网络传输或者存储空间有限的情况下就会带来很大的不便。

在实际应用中，BMP 格式虽然不常直接用于网络上的图像展示或者一般的图像存储，但在某些特定的领域还是有其用武之地的。

比如说，在一些操作系统的界面元素中，或者在一些早期的游戏和程序中，可能会使用 BMP 格式的图像。

另外，对于一些需要进行图像编辑和处理的专业软件，也会支持BMP 格式的导入和导出，方便用户在处理过程中保持图像的高质量。

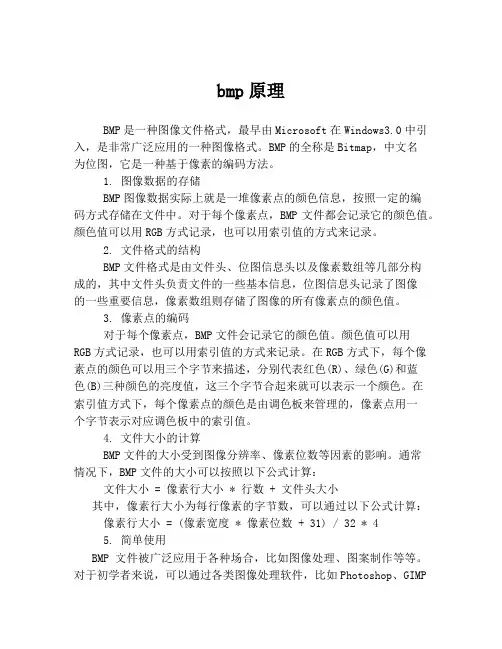

bmp原理BMP是一种图像文件格式，最早由Microsoft在Windows3.0中引入，是非常广泛应用的一种图像格式。

BMP的全称是Bitmap，中文名为位图，它是一种基于像素的编码方法。

1. 图像数据的存储BMP图像数据实际上就是一堆像素点的颜色信息，按照一定的编码方式存储在文件中。

对于每个像素点，BMP文件都会记录它的颜色值。

颜色值可以用RGB方式记录，也可以用索引值的方式来记录。

2. 文件格式的结构BMP文件格式是由文件头、位图信息头以及像素数组等几部分构成的，其中文件头负责文件的一些基本信息，位图信息头记录了图像的一些重要信息，像素数组则存储了图像的所有像素点的颜色值。

3. 像素点的编码对于每个像素点，BMP文件会记录它的颜色值。

颜色值可以用RGB方式记录，也可以用索引值的方式来记录。

在RGB方式下，每个像素点的颜色可以用三个字节来描述，分别代表红色(R)、绿色(G)和蓝色(B)三种颜色的亮度值，这三个字节合起来就可以表示一个颜色。

在索引值方式下，每个像素点的颜色是由调色板来管理的，像素点用一个字节表示对应调色板中的索引值。

4. 文件大小的计算BMP文件的大小受到图像分辨率、像素位数等因素的影响。

通常情况下，BMP文件的大小可以按照以下公式计算：文件大小 = 像素行大小 * 行数 + 文件头大小其中，像素行大小为每行像素的字节数，可以通过以下公式计算：像素行大小 = (像素宽度 * 像素位数 + 31) / 32 * 45. 简单使用BMP文件被广泛应用于各种场合，比如图像处理、图案制作等等。

对于初学者来说，可以通过各类图像处理软件，比如Photoshop、GIMP等来创建和编辑BMP文件。

此外，在计算机科学领域中，BMP图像也常常被用来作为图像处理算法的样例，比如常用的边缘检测算法、图像平滑算法等。

总之，BMP原理是非常基础而又重要的一门知识，对于初学者来说，了解BMP的工作原理有助于更好地理解图像处理算法。

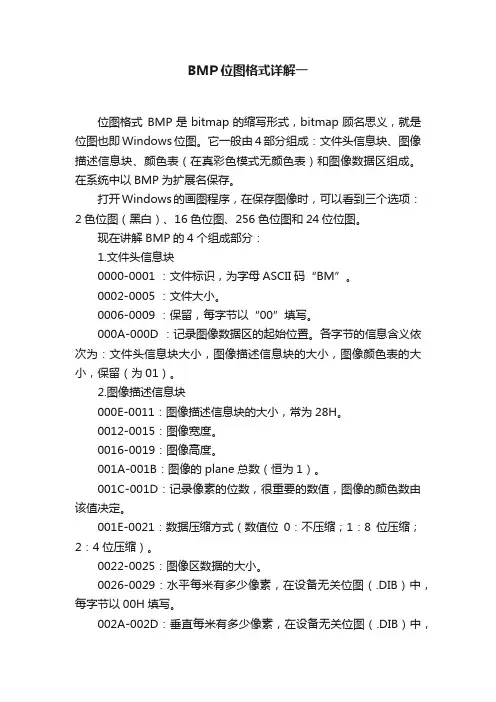

BMP位图格式详解一位图格式BMP是bitmap的缩写形式，bitmap顾名思义，就是位图也即Windows位图。

它一般由4部分组成：文件头信息块、图像描述信息块、颜色表（在真彩色模式无颜色表）和图像数据区组成。

在系统中以BMP为扩展名保存。

打开Windows的画图程序，在保存图像时，可以看到三个选项：2色位图（黑白）、16色位图、256色位图和24位位图。

现在讲解BMP的4个组成部分：1.文件头信息块0000-0001 ：文件标识，为字母ASCII码“BM”。

0002-0005 ：文件大小。

0006-0009 ：保留，每字节以“00”填写。

000A-000D ：记录图像数据区的起始位置。

各字节的信息含义依次为：文件头信息块大小，图像描述信息块的大小，图像颜色表的大小，保留（为01）。

2.图像描述信息块000E-0011：图像描述信息块的大小，常为28H。

0012-0015：图像宽度。

0016-0019：图像高度。

001A-001B：图像的plane总数（恒为1）。

001C-001D：记录像素的位数，很重要的数值，图像的颜色数由该值决定。

001E-0021：数据压缩方式（数值位0：不压缩；1：8位压缩；2：4位压缩）。

0022-0025：图像区数据的大小。

0026-0029：水平每米有多少像素，在设备无关位图（.DIB）中，每字节以00H填写。

002A-002D：垂直每米有多少像素，在设备无关位图（.DIB）中，每字节以00H填写。

002E-0031：此图像所用的颜色数，如值为0，表示所有颜色一样重要。

3.颜色表颜色表的大小根据所使用的颜色模式而定：2色图像为8字节；16色图像位64字节；256色图像为1024字节。

其中，每4字节表示一种颜色，并以B（蓝色）、G（绿色）、R（红色）、alpha（32位位图的透明度值，一般不需要）。

即首先4字节表示颜色号0的颜色，接下来表示颜色号1的颜色，依此类推。

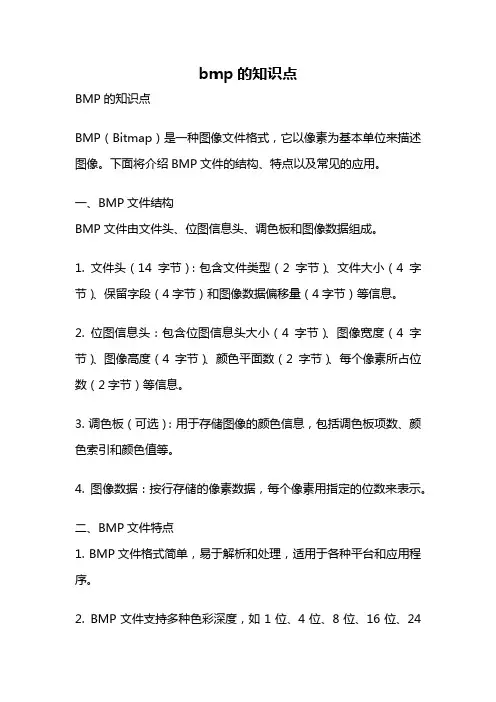

bmp的知识点BMP的知识点BMP（Bitmap）是一种图像文件格式，它以像素为基本单位来描述图像。

下面将介绍BMP文件的结构、特点以及常见的应用。

一、BMP文件结构BMP文件由文件头、位图信息头、调色板和图像数据组成。

1. 文件头（14字节）：包含文件类型（2字节）、文件大小（4字节）、保留字段（4字节）和图像数据偏移量（4字节）等信息。

2. 位图信息头：包含位图信息头大小（4字节）、图像宽度（4字节）、图像高度（4字节）、颜色平面数（2字节）、每个像素所占位数（2字节）等信息。

3. 调色板（可选）：用于存储图像的颜色信息，包括调色板项数、颜色索引和颜色值等。

4. 图像数据：按行存储的像素数据，每个像素用指定的位数来表示。

二、BMP文件特点1. BMP文件格式简单，易于解析和处理，适用于各种平台和应用程序。

2. BMP文件支持多种色彩深度，如1位、4位、8位、16位、24位和32位等，可以满足不同图像质量和存储空间需求。

3. BMP文件保留了图像的原始数据，不进行压缩，因此不会损失图像的质量，但文件大小相对较大。

4. BMP文件支持灰度图像和彩色图像，灰度图像每个像素只有一个亮度值，彩色图像每个像素有红、绿、蓝三个分量的值。

三、BMP文件的应用1. 图像处理：BMP文件是常用的图像处理格式，可以通过读取、修改和保存BMP文件来实现各种图像处理操作，如图像旋转、缩放、灰度化、边缘检测等。

2. 图像显示：BMP文件可以被各种图像显示软件和设备所支持，如画图工具、图片浏览器、数码相框、打印机等。

3. 图像转换：BMP文件可以通过转换工具将其转换为其他图像格式，如JPEG、PNG、GIF等，以满足不同应用场景的需求。

4. 图像分析：BMP文件中的像素数据可以被提取和分析，用于图像处理算法的开发、图像识别和图像分析等领域。

5. 图像存储：BMP文件可以作为图像的原始存储格式，用于长期保存和备份，以保证图像质量和数据的完整性。
