aq6370d光谱仪工作原理

光谱仪的工作原理光谱仪是一种用于分析和测量光的仪器，它能将光信号分解成不同波长的光谱，并测量各个波长处的光强度。

光谱仪的工作原理基于光的色散和光的检测。

一、光的色散光的色散是指不同波长的光在经过介质时会以不同的角度折射或偏转的现象。

光谱仪利用色散原理将光分解成不同波长的光谱，从而得到光的频谱信息。

光谱仪通常采用光栅或棱镜作为色散元件。

光栅是由一系列平行的凹槽构成的，光线经过光栅时，会发生衍射现象，不同波长的光经过衍射后会以不同的角度偏离。

棱镜则是利用光在不同介质中的折射率不同而产生的色散效应。

二、光的检测光谱仪在分解光谱后，需要对不同波长处的光强度进行测量。

光的检测一般采用光电探测器，常见的有光电二极管（photodiode）、光电倍增管（photomultiplier tube）和CCD（charge-coupled device）等。

光电二极管是一种能够将光能转化为电能的器件。

当光照射到光电二极管上时，光子的能量被转化为电子的能量，产生电流。

光电二极管的输出电流与入射光的强度呈线性关系。

光电倍增管是一种能够放大微弱光信号的器件。

当光照射到光电倍增管上时，光子会引起光电子发射，产生电流。

这些光电子经过倍增过程，通过多级倍增器被放大成可测量的电流信号。

CCD是一种由大量光敏元件构成的图像传感器。

当光照射到CCD上时，光子被光敏元件吸收并转化为电荷。

这些电荷会根据光的强度分布在CCD上的不同位置，通过读取电荷分布来得到光的强度信息。

三、光谱仪的工作流程光谱仪的工作流程一般包括以下几个步骤：1. 入射光的收集：光谱仪通过透镜或光纤将待测光线收集到仪器中。

2. 光的分解：收集到的光线经过色散元件（光栅或棱镜）进行分解，得到不同波长的光谱。

3. 光的检测：分解后的光谱通过光电探测器进行检测，将光信号转化为电信号。

4. 信号处理：电信号经过放大、滤波等处理后，被转换为数字信号。

5. 数据分析：通过计算机或其他设备对数字信号进行处理和分析，得到光谱图像或光谱数据。

光谱仪工作原理简述
光谱仪是一种用于分析光的波长及强度的仪器。

其工作原理是通过将入射光分散成不同波长的成分，然后测量每个波长的光强度。

光谱仪通常由以下几个部分组成：入射装置、分散装置、检测装置和数据处理装置。

1. 入射装置：将待测光进入光谱仪，通常使用凸透镜或反射镜来使光线聚焦，确保光线准确进入仪器。

2. 分散装置：通过使用光栅或光棱镜等分散设备，将入射光分散成不同波长的光。

这些光经过分散后，以不同角度进入检测装置。

3. 检测装置：用于测量每个波长的光强度。

常见的检测方式包括光电二极管和光电倍增管。

当光线进入检测器时，检测器会产生电流或电压信号，该信号的强度与光线的强度成正比。

4. 数据处理装置：将检测器输出的信号经过放大、滤波等处理后，转化为数字信号，并由计算机进行进一步处理和分析。

计算机可以绘制光谱图，计算峰值波长、峰值强度等光谱参数。

综上所述，光谱仪工作原理是通过分散装置将入射光分散成不同波长的光，并使用检测装置测量每个波长的光强度，最后由数据处理装置进行信号处理和分析。

.. AQ6370D光谱仪使用说明1、目的验证光接口性能是否满足相关标准要求2、适用范围AQ6370D光谱仪3、职责资产管理部和操作人员共同负责4、组网图或测试环境配置5、测试内容：5.1 开机校准1、打开电源，FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。

2、用内部参考光源执行对准调节①按SYSTEM OPTICAL ALIGNMENT②按EXECUTE软键，自动执行对准调节。

几分钟后，对准调节结束，仪器返回之前的画面。

3、用内置参考光源进行波长校准①按SYSTEM WL CALIBRATION 软键。

②按BUILT-IN SOURCE 软键。

③按EXECUTE 软键，执行波长校准。

校准结束后，返回之前的画面。

5.2 测试条件设置1、校准完成后，自动扫描，自动调整分辨率，得到波长和功率的大致范围。

①按SWEEP AUTO 软键执行自动测量。

123自动扫描结束后的显示②设置扫描范围，按SPAN键。

③设置参考功率和刻度，按LEVEL键，参考功率设为-3dBm，其他为默认值。

④按SETUP键，设置分辨率为最高精度0.02nm。

⑤设置灵敏度，模式为MID，其他条件均为默认值。

⑥设置完成开始测试，执行REPEAT重复扫描或者SINGLE单次扫5~10次后，按STOP键，分析并记录数据。

5.3 分析光猫上电后，用脚本长发光后直接接到测试拓扑中。

1、DFB-LD、FP-LD光源分析①按ANALYSIS，显示与测量波形分析相关的软键菜单②按ANALYSIS 1软键，显示分析功能的选择菜单。

以GPON样机为例，光源类型选择DFB-LD，执行分析，结果显示在数据区域内。

分析：SMSR边模抑制比PEAK WL峰值波长20dB WIDTH带宽CTR WL中心波长注：功率以实际功率计测试为准以EPON样机为例，光源类型选择FP -LD，执行分析。

注意：在分析FP-LD光源时，数据区域内SPEC WIDTH测试的是3dB带宽，与K系数有关，当K=1时，SPEC WIDTH为原始带宽；当K=2时，SPEC WIDTH为修正过后的值，需根据实际需要进行更改。

光谱仪的工作原理光谱仪是一种用于测量光的波长和强度的仪器。

它通过将光分解成不同波长的光谱，并测量每一个波长的强度来实现这一功能。

光谱仪广泛应用于物理、化学、生物、医学等领域，用于分析物质的成份、结构和性质。

光谱仪的工作原理可以分为以下几个步骤：1. 光源：光谱仪通常使用可见光或者紫外光作为光源。

光源的选择取决于所需测量的波长范围。

2. 光栅或者棱镜：光栅或者棱镜用于将光分散成不同波长的光谱。

光栅通常由一系列平行的凹槽组成，光线通过光栅时会发生衍射，不同波长的光会以不同的角度折射出来。

棱镜则利用光的折射原理将不同波长的光分散开来。

3. 光路调节：光谱仪中的光路调节部份用于控制光线的传输和调整光的聚焦。

它包括透镜、光纤、反射镜等光学元件，用于保证光线的稳定传输和聚焦。

4. 探测器：光谱仪中的探测器用于测量光的强度。

常用的探测器包括光电二极管、光电倍增管和CCD（电荷耦合器件）等。

探测器将光信号转化为电信号，并通过放大和处理电路进行信号处理。

5. 数据处理：光谱仪的数据处理部份用于对测量得到的光谱数据进行处理和分析。

常见的数据处理方法包括峰值识别、光谱拟合、光谱比较等。

数据处理可以通过计算机软件或者嵌入式系统来实现。

光谱仪的工作原理基于光的波动性和粒子性。

当光通过光栅或者棱镜时，不同波长的光会以不同的方式被分散和折射，形成光谱。

探测器将光谱转化为电信号，并通过数据处理得到最终的光谱图象或者数值结果。

光谱仪的应用非常广泛。

在物理学中，光谱仪可以用于研究光的性质和相互作用。

在化学分析中，光谱仪可以用于分析物质的成份和结构。

在生物医学中，光谱仪可以用于药物分析、生物标记物检测等领域。

总结起来，光谱仪的工作原理是通过将光分解成不同波长的光谱，并测量每一个波长的强度来实现对光的波长和强度的测量。

它通过光源、光栅或者棱镜、光路调节、探测器和数据处理等步骤来完成这一过程。

光谱仪在科学研究、工业生产和医学诊断等领域具有重要的应用价值。

光谱仪的工作原理光谱仪是一种用于测量光的频谱分布的仪器。

它可以将光信号分解成不同波长的光谱，并通过测量光谱中不同波长的强度来分析光的组成和性质。

光谱仪在许多领域中都有广泛的应用，如物理学、化学、生物学、天文学等。

光谱仪的工作原理可以分为三个主要步骤：光的采集、光的分散和光的检测。

首先，光谱仪通过一个透镜或者反射镜来采集光信号。

透镜或者反射镜会将光聚焦到一个狭缝上，以限制入射光的宽度和方向。

这样可以避免外界光的干扰，并使得仪器只测量感兴趣的光源。

接下来，采集到的光信号经过一个分光装置，如光栅或者棱镜。

这个分光装置会将光信号分散成不同波长的光谱。

光栅是最常用的分光装置之一，它通过一系列平行的凹槽或者凸起来分散光线。

当光通过光栅时，不同波长的光会以不同的角度偏折，从而形成一个连续的光谱。

最后，光谱仪使用一个光敏探测器来检测光谱中不同波长的强度。

常见的光敏探测器包括光电二极管（Photodiode）、光电倍增管（Photomultiplier tube）和CCD（Charge-Coupled Device）等。

这些探测器可以将光信号转化为电信号，并通过放大和处理电路来测量光谱中不同波长的强度。

除了上述基本原理，光谱仪还可以根据具体的应用需求进行一些改进和优化。

例如，一些高级的光谱仪可以使用多个光栅或者棱镜来实现更高的分辨率和波长范围。

一些光谱仪还可以使用附加的滤光片或者偏振器来调节光的波长和偏振状态。

光谱仪的应用非常广泛。

在物理学中，光谱仪可以用于研究原子和份子的能级结构，从而揭示物质的性质和相互作用。

在化学中，光谱仪可以用于分析化学物质的组成和浓度，例如红外光谱仪可以用于确定有机化合物的结构。

在生物学中，光谱仪可以用于测量生物份子的吸收、发射或者散射光谱，以研究生物份子的结构和功能。

在天文学中，光谱仪可以用于观测和分析天体的光谱，以了解宇宙的起源和演化。

总之，光谱仪是一种非常重要的科学仪器，它通过测量光的频谱分布来揭示物质的性质和组成。

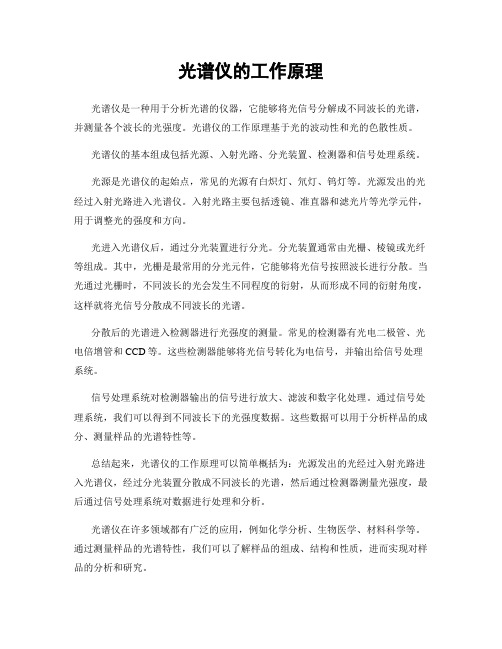

光谱仪的工作原理光谱仪是一种用于分析光谱的仪器，它能够将光信号分解成不同波长的光谱，并测量各个波长的光强度。

光谱仪的工作原理基于光的波动性和光的色散性质。

光谱仪的基本组成包括光源、入射光路、分光装置、检测器和信号处理系统。

光源是光谱仪的起始点，常见的光源有白炽灯、氘灯、钨灯等。

光源发出的光经过入射光路进入光谱仪。

入射光路主要包括透镜、准直器和滤光片等光学元件，用于调整光的强度和方向。

光进入光谱仪后，通过分光装置进行分光。

分光装置通常由光栅、棱镜或光纤等组成。

其中，光栅是最常用的分光元件，它能够将光信号按照波长进行分散。

当光通过光栅时，不同波长的光会发生不同程度的衍射，从而形成不同的衍射角度，这样就将光信号分散成不同波长的光谱。

分散后的光谱进入检测器进行光强度的测量。

常见的检测器有光电二极管、光电倍增管和CCD等。

这些检测器能够将光信号转化为电信号，并输出给信号处理系统。

信号处理系统对检测器输出的信号进行放大、滤波和数字化处理。

通过信号处理系统，我们可以得到不同波长下的光强度数据。

这些数据可以用于分析样品的成分、测量样品的光谱特性等。

总结起来，光谱仪的工作原理可以简单概括为：光源发出的光经过入射光路进入光谱仪，经过分光装置分散成不同波长的光谱，然后通过检测器测量光强度，最后通过信号处理系统对数据进行处理和分析。

光谱仪在许多领域都有广泛的应用，例如化学分析、生物医学、材料科学等。

通过测量样品的光谱特性，我们可以了解样品的组成、结构和性质，进而实现对样品的分析和研究。

需要注意的是，不同类型的光谱仪在工作原理上可能会有所不同，但基本的光谱分析原理是相通的。

在实际应用中，我们可以根据具体需求选择适合的光谱仪，并结合样品的特性和测量目的进行合理的实验设计和数据分析。

横河光谱分析仪 AQ6370D横河的光谱分析仪质量高、技术先进，具备一流的可靠性和灵活性。

这些产品的设计满足了研发、检测和生产对性能的要求。

30余年来，YOKOGAWA(原Ando)光谱分析仪OSA广泛应用于电信、有源器件开发、无源器件开发以及众多使用光源的领域。

今天我们来介绍下横河光谱分析仪 AQ6370D！光谱分析仪 AQ6370D拥有世界一流的光学性能：波长范围：600~1700nm；高波长精度：±0.01nm；高波长分辨率：0.02nm；大动态范围：78dB(典型值)；宽功率量程：+20~-90dBm；快速测量：0.2秒(100nm 跨度)；适用于单模和多模光纤。

光谱分析仪 AQ6370D共有2种机型，分别是标准版和高性能版。

高性能版可以提供的波长精度更高、动态范围更大。

高波长分辨率： 0.02nm。

高波长精度：±0.01nm高性能版：±0.01nm(C波段)，标准版：±0.02nm(C+L波段)峰值±1.0nm、分辨率设置0.05nm、开启大动态测量模式、高性能版光谱分析仪 AQ6370D更陡峭的滤波边缘高性能版AQ6370D也可以实现更大的动态范围，在峰值波长的0.2nm之内。

通过单色镜更陡峭的光谱特性，可有效分离极为相近的光谱信号，并进行精确测量。

杂散光抑制率：80dB(典型值)此新规格提供了杂散光抑制功能，从而不需要扫描速度较慢的大动态测量模式。

AQ6370D拥有高杂散光抑制率，可以大幅缩短测量时间。

宽功率量程：+20dBm~-90dBmAQ6370D可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。

按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。

（1）改进的功率灵敏度：-85dBm(1000~1300nm)（2）平滑功能 - 降低被测光谱的噪声（3）大动态测量模式 - 输入强光信号后，易产生杂散光，通过减少杂散光的影响，可获得更大的动态范围。

光谱仪工作原理
光谱仪是一种广泛应用于物质分析领域的仪器，它可以通过光的色散来分析物
质的成分和结构。

光谱仪的工作原理主要包括光源、样品、光路系统、检测器和数据处理等几个方面。

首先，光谱仪的工作原理与光源有关。

光源可以是白光源、单色光源或者激光等，它们会产生不同波长的光。

这些光线经过一系列的光学元件后，会被聚焦到样品上。

其次，样品是光谱仪中非常重要的一个部分。

样品的性质会影响到光的吸收、
发射或散射，从而产生特定的光谱特征。

通过对样品的光谱特征进行分析，可以得到样品的成分和结构信息。

光路系统是光谱仪中的另一个重要组成部分。

它包括准直器、分光器、色散器
等光学元件，这些元件可以使不同波长的光线按照一定的规律进行分离和聚焦，从而形成光谱图像。

检测器是光谱仪中用来接收和测量光信号的部件。

常见的检测器包括光电倍增管、光电二极管、CCD等。

这些检测器可以将光信号转换为电信号，并输出给数
据处理系统。

最后，数据处理是光谱仪工作原理中至关重要的一环。

数据处理系统可以对检
测器输出的电信号进行处理和分析，从而得到样品的光谱信息。

这些信息可以通过计算机进行存储、显示和进一步处理。

总的来说，光谱仪的工作原理是基于光的特性和物质的相互作用，通过光学元
件和检测器将样品的光谱信息转换为电信号，并经过数据处理系统进行分析和处理。

光谱仪在化学分析、材料表征、生物医学等领域有着广泛的应用，其工作原理的深入理解对于正确操作和数据解释具有重要意义。

光谱仪的工作原理光谱仪是一种用于分析光谱的仪器，它可以将光信号分解成不同波长的光谱，并测量每一个波长的光强度。

光谱仪的工作原理基于光的色散和检测技术，下面将详细介绍光谱仪的工作原理。

1. 光的色散光谱仪的工作原理基于光的色散现象，即不同波长的光在经过光学元件（如棱镜或者光栅）时会发生不同程度的折射或者衍射，从而使不同波长的光被分离出来。

这种分离后的光谱可以被进一步分析和测量。

2. 光学元件光谱仪中的主要光学元件包括入射口、棱镜或者光栅、凹透镜或者凸透镜以及检测器。

入射口用于接收待测光信号，棱镜或者光栅用于将光信号分散成不同波长的光谱，凹透镜或者凸透镜用于聚焦光谱，检测器用于测量光谱中每一个波长的光强度。

3. 光信号的检测光谱仪的工作原理中，光信号的检测是关键步骤之一。

常见的光信号检测器包括光电二极管（Photodiode）、光电倍增管（Photomultiplier Tube）和CCD （Charge-Coupled Device）等。

这些检测器能够将光信号转换为电信号，并通过放大和处理电路进行信号增强和数字化处理。

4. 数据处理和分析光谱仪工作原理的最后一步是数据处理和分析。

通过对检测到的光信号进行数字化处理，可以得到每一个波长的光强度数据。

这些数据可以用于分析物质的成份、浓度、温度等信息。

常见的数据处理方法包括傅里叶变换、高斯拟合等。

5. 应用领域光谱仪的工作原理使其在许多领域中得到广泛应用。

例如，在化学分析中，光谱仪可以用于分析样品中的元素、化合物的成份以及反应动力学等；在生物医学领域，光谱仪可以用于DNA测序、蛋白质分析以及细胞成像等；在环境监测中，光谱仪可以用于大气污染物的检测、水质分析等。

总结：光谱仪的工作原理基于光的色散和检测技术。

通过光学元件将光信号分散成不同波长的光谱，并利用光信号检测器将光信号转换为电信号进行测量。

最后，通过数据处理和分析，得到每一个波长的光强度数据，用于分析物质的成份和性质。

AQ6370光谱仪说明
AQ6370光谱仪是对光信号的谱特性进行高精度扫描的设备，能够准确的对光信号的功率在各波长上的分布情况进行测量。

其扫描是利用衍射光栅、准直透镜以及聚焦透镜组成的单色镜系统（结构如图－1）来对光信号进行扫描的。

整个扫描过程中，通过对衍射光栅的衍射角度的控制来对输入的光信号进行分离逐点测量，在仪器自带的液晶屏上显示出扫描结果。

为获得较高的波长精度和扫描速度，需要对衍射光栅的衍射角度进行高精度控制。

AQ6370衍射型光谱仪具有较高的波长精度、分辨率、动态范围。

AQ6370是DWDM （波分复用）传输系统、EDFA （掺铒光纤放大器）进行评估的必须设备。

AQ6370的性能指标如下：
扫描范围：600nm ～1700nm
分辨率：20pm
波长精度：±20pm
动态范围：60dB
功率范围：－90dBm ～＋
20dBm 图－1。

光谱仪的工作原理光谱仪是一种用于分析物质光谱特性的仪器。

它通过将光按照波长进行分离和测量，可以得到物质在不同波长下的吸收、发射或者散射特性，从而获得物质的组成、结构和性质等信息。

光谱仪广泛应用于物质分析、材料科学、生物医学、环境监测等领域。

光谱仪的工作原理包括光源、光学系统、光谱分离和检测系统四个主要部份。

1. 光源：光源是光谱仪的起始点，它提供了一定波长范围内的光线。

常用的光源有白炽灯、氘灯、钨灯、氙灯等。

不同的光源适合于不同的光谱范围和应用需求。

2. 光学系统：光学系统是光谱仪中的核心部份，它主要由透镜、准直器、色散元件等组成。

光学系统的作用是将来自光源的光线采集、聚焦和分离，使不同波长的光线能够被准确地分离和测量。

透镜用于采集和聚焦光线，使光线能够通过光学系统的其他元件。

准直器用于使光线平行，以便后续的光谱分离和测量。

色散元件是光学系统中的关键部份，常用的色散元件有棱镜和光栅。

它们能够将不同波长的光线按照一定的角度分离开来，形成光谱。

3. 光谱分离：光谱分离是光谱仪的重要步骤，它通过色散元件将光线按照波长进行分离。

棱镜和光栅是常用的色散元件，它们根据不同波长的光线在介质中的折射或者衍射特性，使得光线按照波长的大小被分离成不同的角度。

棱镜的工作原理是根据光线在介质中的折射特性，不同波长的光线折射角度不同，从而使得光线被分离。

光栅的工作原理是根据光线在光栅上的衍射特性，不同波长的光线衍射角度不同，从而使得光线被分离。

4. 检测系统：检测系统是光谱仪的最后一个部份，它用于测量分离后的光线的强度或者能量。

常用的检测器有光电二极管（photodiode）、光电倍增管（photomultiplier tube）和CCD（charge-coupled device）等。

光电二极管是一种将光能转化为电能的检测器，它能够测量光线的强度。

光电倍增管是一种能够将光能放大到较高电压的检测器，它适合于低强度的光线测量。

光谱仪的工作原理引言概述：光谱仪是一种常用的科学仪器，用于分析物质的光谱特性。

它能够将光信号分解成不同波长的光谱，并通过对光谱的测量和分析，提供有关物质的信息。

本文将详细介绍光谱仪的工作原理。

一、光的分解1.1 光的色散光谱仪的工作原理基于光的色散现象。

当光通过一个透明介质时，不同波长的光会以不同的速度传播，导致光的折射角度和路径发生变化。

这种现象称为光的色散。

光谱仪利用色散现象将光分解成不同波长的光谱。

1.2 光栅光栅是光谱仪中常用的色散元件。

它由许多平行的凹槽组成，凹槽的宽度和间距均相等。

当光通过光栅时，不同波长的光会在光栅上发生衍射，形成不同的衍射角度。

通过测量不同波长的光的衍射角度，可以得到光的光谱信息。

1.3 光学元件光谱仪中还包括其他光学元件，如透镜、光阑等。

透镜用于聚焦光线，使得光线能够准确地照射到光栅上。

光阑用于控制进入光谱仪的光线数量，防止杂散光的干扰。

二、光谱的测量2.1 探测器光谱仪中的探测器用于测量光的强度。

常用的探测器有光电二极管、光电倍增管等。

当光通过探测器时，探测器会将光转化为电信号，并输出相应的电压信号。

2.2 信号处理光谱仪中的信号处理模块对探测器输出的电信号进行放大、滤波、数字化等处理。

这些处理可以提高信号的质量，并使得光谱仪能够更准确地测量光的强度。

2.3 数据分析光谱仪通过对测量到的光谱数据进行分析，可以得到物质的光谱特性。

常见的分析方法包括峰值识别、光谱拟合等。

这些分析方法可以提取出光谱中的特征信息，并用于物质的鉴别和定量分析。

三、光谱仪的应用3.1 化学分析光谱仪在化学分析中具有广泛的应用。

通过测量物质的吸收光谱或发射光谱，可以确定物质的成分和浓度。

光谱仪在药品质量控制、环境监测、食品安全等领域发挥着重要的作用。

3.2 物质鉴别光谱仪可以通过测量物质的光谱特性，对不同的物质进行鉴别。

每种物质都有独特的光谱特征，通过比对测量到的光谱数据和已知物质的光谱库，可以准确地确定物质的种类。

光谱仪的工作原理光谱仪是一种用于测量光谱的仪器，它能够将光信号分解为不同波长的光谱成份，并对其进行分析和测量。

光谱仪的工作原理主要包括光源、光栅、光学系统和探测器等几个关键部份。

1. 光源：光谱仪的光源通常采用氘灯、钨灯或者激光器等。

这些光源能够发出连续的光谱，或者特定波长的单色光，提供给光谱仪进行分析。

2. 光栅：光栅是光谱仪中的核心部件，它能够将入射光线按照不同波长进行衍射。

光栅通常由一系列平行的凹槽或者凸起构成，通过改变光栅的参数，如凹槽间距和角度等，可以实现对不同波长光的衍射。

3. 光学系统：光学系统包括透镜、棱镜、光纤等光学元件，用于对入射光进行聚焦、分离和采集。

透镜能够将光线聚焦到光栅上，使得光线能够被光栅衍射。

棱镜可以用于分离不同波长的光，使得光谱仪能够同时测量多个波长的光谱。

光纤则可以将光线从光源传输到光学系统中的其他部件。

4. 探测器：探测器用于测量经过光栅衍射后的光信号。

常见的探测器包括光电二极管（Photodiode）、光电倍增管（Photomultiplier）和CCD（Charge-Coupled Device）等。

这些探测器能够将光信号转化为电信号，并通过放大和转换等处理，最终得到光谱数据。

光谱仪的工作过程如下：首先，光源发出连续的光谱或者特定波长的单色光。

这些光线经过透镜聚焦到光栅上，光栅将不同波长的光进行衍射。

衍射后的光线经过光学系统的分离和采集，最终到达探测器。

探测器将光信号转化为电信号，并经过放大和转换等处理。

这些处理过程可以增强信号的强度，并将其转化为数字信号。

最终，光谱仪将得到的光谱数据输出给用户进行分析和测量。

光谱仪的应用非常广泛。

在化学分析中，光谱仪可以用于测量物质的吸收光谱，从而确定物质的组成和浓度。

在物理学和天文学中，光谱仪可以用于研究天体的光谱，揭示物质的性质和演化过程。

在生物医学领域，光谱仪可以用于检测生物体内的荧光信号，实现药物分析和疾病诊断。

光谱仪的工作原理光谱仪工作原理光谱仪工作原理光谱分析方法作为一种紧要的分析手段，在科研、生产、质控等方面都发挥着大的作用。

无论是穿透吸取光谱，还是荧光光谱，拉曼光谱，是获得单波长辐射手段。

由于现代单色仪可具有很宽的光谱范围（UV—IR），高光谱辨别率（0.001nm），自动波长扫描，完整电脑掌控功能，易和其它周边设备搭配为性能自动测试系统，使用电脑自动扫描多光栅光谱仪已成为光谱讨论。

在光谱学应用中，获得单波长辐射的手段。

除了用单色光源（如光谱灯、激光器、发光二极管）、颜色玻璃和干涉滤光片外，大都使用扫描选择波长的单色仪。

当前更多地应用扫描光栅单色仪，在连续的宽波长范围（白光）选出窄光谱（单色或单波长）辐射。

当一束复合光线进入光谱仪的入射狭缝，先由光学准直镜准直成平行光，再通过衍射光栅色散为分开的波长（颜色）。

利用不同波长离开光栅的角度不同，由聚焦反射镜再成像于出射狭缝。

通过电脑掌控可更改出射波长。

光栅基础光栅作为紧要的分光器件，他的选择与性能直接影响整个系统性能。

为帮忙用户选择，在此做一简要介绍。

光栅分为刻划光栅、复制光栅、全息光栅等。

刻划光栅是用钻石刻刀在涂有金属的表面上机械刻划而成；复制光栅是用母光栅复制而成。

典型刻划光栅和复制光栅的刻槽是三角形。

全息光栅是由激光干涉条纹光刻而成。

全息通常包括正弦刻槽。

刻划光栅具有衍射效率高的特点，全息光栅光谱，杂散光低，且可作到高光谱辨别率。

原子吸取光谱仪的维护介绍原子吸取是指呈气态的原子对由同类原子辐射出的特征谱线所具有的吸取现象。

当辐射投射到原子蒸气上时，假如辐射波长相应的能量等于原子由基态跃迁到激发态时所需要的能量时，就会引起原子对辐射的吸取，产生吸取光谱。

原子吸取光谱仪的维护：1. 开机前，检查各插头是否接触良好，调好狭缝位置，将仪器面板的全部旋钮回零再通电。

开机应先开低压，后开高压，关机则相反。

2. 空心阴极灯需要确定预热时间。

灯电流由低到高渐渐升到规定值，防止蓦地上升，造成阴极溅射。

横河光谱分析仪AQ6370D
首先，AQ6370D采用了高分辨率的光谱分析技术，可以提供高精度的
波长和功率测量。

它可以在短波至长波的范围内进行波长扫描，并且具有
高分辨率和高灵敏度，能够测量微弱的光信号。

这对于研发和制造光学器
件来说非常重要，因为它们通常需要对特定波长范围内的光进行分析和测试。

其次，AQ6370D还具有高速扫描的能力。

它可以以高达1,500 nm/s
的速率进行波长扫描，从而大大提高了测试的效率。

这对于快速检测和分
析大量样本非常有用，可以节省时间和成本。

此外，AQ6370D还具有多种测量模式和功能。

它可以进行单点测量、
迹线扫描、峰值等操作，可以满足不同实验需求。

它还具有自动化测量功能，可以进行连续的自动测量和数据处理，使得实验操作更加方便和高效。

另外，AQ6370D还具有全新的用户界面和操作系统。

它采用了高分辨
率的彩色液晶显示屏，可以直观地显示和操作测试结果。

它还支持多种通
讯接口和数据输出格式，可以与其他设备和软件进行连接和数据交换。

总的来说，横河光谱分析仪AQ6370D具有高精度、高速度、多功能和
用户友好的特点。

它是一种先进的光学测试设备，可以广泛应用于光通信、传感器和光学元件的研发和制造。

通过使用AQ6370D，研究人员和工程师
可以更加准确和高效地进行光学分析和测试，为产品开发和品质控制提供
有力的支持。

AQ6370D光谱仪使用说明1、目的验证光接口性能是否满足相关标准要求2、适用范围AQ6370D光谱仪3、职责资产管理部和操作人员共同负责4、组网图或测试环境配置5、测试内容：5.1 开机校准1、打开电源，FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。

2、用内部参考光源执行对准调节①按SYSTEM OPTICAL ALIGNMENT②按EXECUTE软键，自动执行对准调节。

几分钟后，对准调节结束，仪器返回之前的画面。

3、用内置参考光源进行波长校准①按SYSTEM WL CALIBRATION 软键。

②按BUILT-IN SOURCE 软键。

③按EXECUTE 软键，执行波长校准。

校准结束后，返回之前的画面。

5.2 测试条件设置1、校准完成后，自动扫描，自动调整分辨率，得到波长和功率的大致范围。

①按SWEEP AUTO 软键执行自动测量。

123自动扫描结束后的显示②设置扫描范围，按SPAN键。

③设置参考功率和刻度，按LEVEL键，参考功率设为-3dBm，其他为默认值。

④按SETUP键，设置分辨率为最高精度0.02nm。

⑤设置灵敏度，模式为MID，其他条件均为默认值。

⑥设置完成开始测试，执行REPEA T重复扫描或者SINGLE单次扫5~10次后，按STOP键，分析并记录数据。

5.3 分析光猫上电后，用脚本长发光后直接接到测试拓扑中。

1、DFB-LD、FP-LD光源分析①按ANAL YSIS，显示与测量波形分析相关的软键菜单②按ANAL YSIS 1软键，显示分析功能的选择菜单。

以GPON样机为例，光源类型选择DFB-LD，执行分析，结果显示在数据区域内。

分析：SMSR边模抑制比PEAK WL峰值波长20dB WIDTH带宽CTR WL中心波长注：功率以实际功率计测试为准以EPON样机为例，光源类型选择FP -LD，执行分析。

分析：MEAN WL平均波长PEAK WL峰值波长SPEC WIDTH带宽注意：在分析FP-LD光源时，数据区域内SPEC WIDTH测试的是3dB带宽，与K系数有关，当K=1时，SPEC WIDTH为原始带宽；当K=2时，SPEC WIDTH为修正过后的值，需根据实际需要进行更改。

光谱仪的工作原理
光谱仪是一种用于分析和测量光谱的仪器。

它的工作原理基于光的分散现象，即当光通过透明介质时，不同波长的光会因折射率不同而发生偏折，从而形成不同位置的光谱。

光谱仪利用这一原理，通过将光分散成不同波长的成分，然后测量它们的强度，进而得到光的光谱信息。

光谱仪由以下几个主要部件组成：光源、入射口、色散元件、检测器和数据处理系统。

首先，光源发出一束宽谱的光，比如白炽灯或者激光器。

然后，光通过入射口进入光谱仪。

入射口可以是一个狭缝，用于控制入射光的大小和方向。

接下来，光通过色散元件，如棱镜或光栅。

色散元件通过折射、反射或衍射的方式，使得不同波长的光分散成不同角度的光束。

这就是光谱的分散效果。

不同的色散元件将产生不同的光谱分辨率和传递效率。

分散后的光束会进入检测器。

检测器可以是光电二极管、光电倍增管或者CCD等，能够将光转化为电信号。

检测器测量光
的强度，并将其转化为电压或电流信号。

最后，电信号被传送到数据处理系统进行信号增强、滤波和数字化处理。

通过对信号的处理和分析，可以得到光谱的特征参数，比如峰值强度、波长位置等。

光谱仪广泛应用于物理、化学、生物学、天文学等领域。

它可以用于检测和分析物质的成分、测量光源的光谱分布、研究原
子和分子的能级结构等。

在实际应用中，还有许多不同类型的光谱仪，如紫外可见光谱仪、红外光谱仪、拉曼光谱仪等，它们使用不同的光源和检测器，以适应不同波长范围内的光谱分析需求。

光谱仪的工作原理光谱仪是一种用于测量和分析光谱的仪器。

它基于光的波长和强度之间的关系，通过将光分解成不同波长的光谱成分，并测量每个波长的光强度，从而得到样品的光谱信息。

光谱仪在许多领域都有广泛的应用，包括化学分析、物理研究、生物医学和环境监测等。

光谱仪的工作原理可以简单地分为光的分解和光的测量两个步骤。

第一步是光的分解，通常使用光栅或衍射光栅来实现。

光栅是一种具有许多平行的凹槽或凸起的光学元件，它可以将入射的光线分解成不同波长的光谱成分。

当入射的光线通过光栅时，栅片会使不同波长的光线发生不同的衍射，从而使它们在不同的方向上分离出来。

这样，光谱仪就可以得到一个连续的光谱图像。

第二步是光的测量，光谱仪通常使用光电二极管或光电倍增管等光电探测器来测量光的强度。

光电二极管是一种将光能转化为电能的器件，它的输出电流与入射光的强度成正比。

光电倍增管则是一种在光电二极管的基础上增强输出信号的器件。

光电探测器将测量到的光强度转化为电信号，并传送给数据采集系统进行处理和分析。

除了光的分解和测量，光谱仪还包括光源和光学系统。

光源通常使用氘灯、钨灯或激光器等。

光学系统包括透镜、滤光片和光路调节器等，用于控制和调整光的传输和分解过程。

在实际应用中，光谱仪可以采用不同的工作模式和配置。

例如，可见光谱仪适用于可见光范围的光谱分析，紫外-可见光谱仪适用于紫外和可见光范围的光谱分析，红外光谱仪适用于红外光范围的光谱分析等。

此外，光谱仪还可以配备附件，如样品室、温度控制装置和自动进样器等，以满足不同实验需求。

总结起来，光谱仪的工作原理主要包括光的分解和光的测量两个步骤。

通过光栅或衍射光栅将光分解成不同波长的光谱成分，并使用光电探测器测量光的强度。

光谱仪的工作原理是基于光的波长和强度之间的关系，通过分析光谱信息来获得样品的特征和性质。
