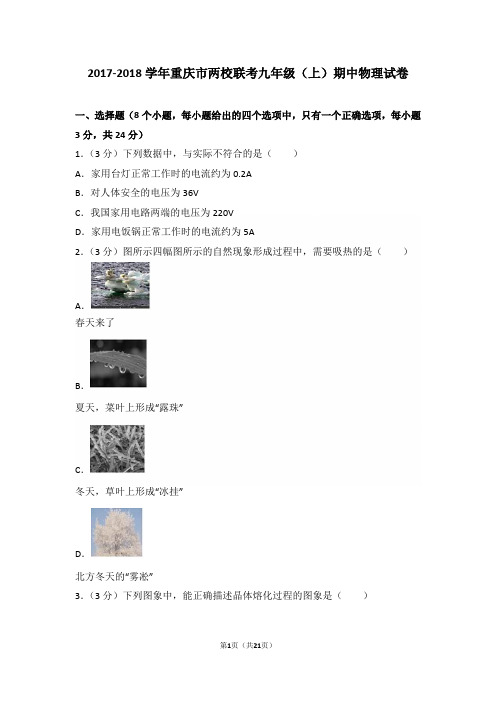

2017-2018学年重庆市两校联考九年级(上)期中物理试卷一、选择题(8个小题,每小题给出的四个选项中,只有一个正确选项,每小题3分,共24分)1.(3分)下列数据中,与实际不符合的是()A.家用台灯正常工作时的电流约为0.2AB.对人体安全的电压为36VC.我国家用电路两端的电压为220VD.家用电饭锅正常工作时的电流约为5A2.(3分)图所示四幅图所示的自然现象形成过程中,需要吸热的是()A.春天来了B.夏天,菜叶上形成“露珠”C.冬天,草叶上形成“冰挂”D.北方冬天的“雾凇”3.(3分)下列图象中,能正确描述晶体熔化过程的图象是()A.B. C.D.4.(3分)下列有关热的说法中正确的是()A.晶体在熔化过程中温度不变,内能也不变B.摩擦生热的过程主要是用热传递的方式增加了物体的内能C.用水作汽车冷却液,是因为水的比热容大D.汽油的热值比干木柴的热值大,所以汽油放出的热量也更多5.(3分)如图所示,给试管里的水加热,水沸腾后,水蒸气推动活塞迅速冲出试管口,水蒸气在这个过程中()A.内能减少,温度不变,在试管口液化成小水滴B.内能增加,温度降低,在试管口变成白色的热空气C.内能增加,温度升高,在试管口变成白色的烟雾D.内能减少,温度降低,在试管口液化成小水滴6.(3分)从欧姆定律可以导出公式R=,下列说法正确的是()A.当电压U增大为原来的2倍时,电阻R也增大为原来的2倍B.当电流I增大为原来的2倍时,电阻R减小为原来的C.改变导体两端的电压和电流时,电阻大小不变D.通过导体的电流若为零,电阻也为零7.(3分)如图所示的电路,电源电压不变,闭合开关S1、S2,两灯都发光,当把开关S2断开时,灯泡L1的亮度及电流表示数变化的情况是()A.L1变亮,电流表示数变小B.L1变亮,电流表示数不变C.L1亮度不变,电流表示数变小D.L 1亮度不变,电流表示数不变8.(3分)某兴趣小组为了研究电子温控装置,将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示的电路中,热敏电阻的阻值随温度的升高而减小,闭合开关后,当温度升高时,电压表和电流表的示数变化情况是()A.电流表和电压表示数均变小B.电流表和电压表示数均变大C.电流表示数变小,电压表示数变大D.电流表示数变大,电压表示数变小二、填空作图题(每空1分,共12分)9.(2分)大型载重汽车下坡时间较长时,为防止刹车片过热造成刹车失灵,要向刹车片和轮胎喷水降温,这是通过方式减小刹车片的内能;水喷到刹车片上时,看到热气腾腾,是利用水的过程吸热,来降低刹车片的温度。
重庆市江津区九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、填空题(1-5题每空1分,6-12题每空2分,共25分) (共12题;共24分)1. (1分)汽车发动机用水冷却是因为水的________大;划玻璃的刀头镶嵌有金刚石是因为金刚石的________大2. (1分)(2019·南山模拟) 我国在西昌卫星发射中心用“长征三号丙”运载火箭,成功将北斗导航卫星送入预定轨道.火箭采用液态氢做为火箭的燃料,原因是液态氢具有较大的________ .3. (1分)蒸汽机是将燃料的化学能经锅炉、蒸汽轮机最终转化为机械能的机器。
若锅炉、蒸汽轮机的效率分别为20%和60%,则蒸汽机的效率为________。
4. (2分)利用如图所示完全相同的两套实验装置进行“比较不同燃料热值的实验”。
先分别在燃烧皿中放入质量相同的甲、乙燃料,点燃后分别对质量和初温都相同的水加热。
待完全燃烧后,测得甲中水温高于乙中水温。
则这两种燃料的热值关系q甲________q乙(选填”大于”、“小于”或“等于”)。
5. (1分) (2019九上·宣州期中) 如图所示是四冲程内燃机工作状态示意图,由图可以看出,此时正处于冲程________状态。
6. (2分)东汉《论衡》一书中提到“顿牟[mou]掇[duo]芥”。
指的是摩擦过的玳瑁(海龟)外壳会带上电而吸引轻小的草屑(如图)。
若摩擦过程中玳瑁壳上得到电子,则其带的是________电。
7. (4分) (2019九上·宣州期中) 两个电阻R1和R2 ,若将它们并联接入电路中,通过电流之比I1:I2=2:3,则两电阻阻值之比R1:R2=________;若将这两个电阻串联接入电路中,则它们消耗的电功率之比P1:P2=________。
8. (2分) (2019九上·宣州期中) 如图所示,电源电压5V不变,S闭合后电压表示数为3V,两灯的电阻之比R1:R2=________。
九年级(上)期中物理试卷一、单选题(本大题共8小题,共24.0分)1.下列估计值最接近实际的是()A. 对人体的安全电压大约是36VB. 教室中的课桌高度大约为80mmC. 江津中学一堂自习课的时间约为40hD. 空调正常工作1h消耗的电能大约是2.通常情况下,下列物体属于绝缘体的是()A. 人体B. 大地C. 食盐水D. 空气3.关于电阻,下列说法正确的是()A. 导体的电阻与通过导体的电流成反比B. 导体的电阻与加在导体两端的电压和通过导体的电流都无关C. 导体的电阻与加在导体两端的电压成正比D. 在导体两端不加电压时,导体的电阻为零4.下列说法中正确的是()A. 固体和液体很难被压缩,是因为分子间没有间隙B. 物体吸收热量,温度不一定升高C. 当物体的温度降至,分子就停止运动D. 破镜不能重圆,主要是因为分子间有排斥力5.下列现象解释正确的是()A. 带正电的甲物体能够吸引轻质物体乙,那么乙一定带负电B. 柴油机的吸气冲程吸入的是空气和柴油的混合燃料C. 冬季人们常用热水袋取暖,这是通过热传递改变物体内能的D. 教室中一个开关可以同时控制两个灯泡,这两个灯泡是串联的6.下列关于电流和电压的说法,其中正确的是()A. 电荷的移动会形成电流B. 电路中电流方向总是从电源负极出发回到电源正极C. 电路两端有电压,电路中就一定有电流D. 电路中电源是提供电压的装置7.如图所示,某同学测量小灯泡两端电压,闭合开关后,发现电流表有示数,小灯泡不亮,电压表无示数,则故障原因可能是()A. 灯泡短路B. 灯泡断路C. 电压表坏了D. 电阻R断路8.如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑坡P向右滑动时,下列判断正确的是()A. 电压表示数不变,电压表示数变大,电流表示数不变B. 电压表示数变大,电压表示数变小,电流表示数变小C. 电压表示数不变,电压表示数变小,电流表示数不变D. 电压表示数变大,电压表示数变大,电流表示数变大二、填空题(本大题共6小题,共12.0分)9.玻璃的原子核对核外电子的束缚本领比丝绸弱,当玻璃棒和丝绸摩擦时,丝绸带______ 电,反复摩擦后,发现玻璃棒和丝绸的温度升高,这是通过______ 方式改变物体内能的.10.一个塑料瓶装有500ml水,把它放置在太阳底下照射1h后,水温由10 升至30 ,水吸收的热量为______ J,水被照射升温的过程中,比热容______ .(选填“变大”、“变小”、“不变”)11.如图所示的电路,R1=10Ω,电源电压为5V,当开关S1、S2闭合时,电流表的读数为0.75A,则通过R1、R2的电流之比为______ ,电路工作5min,电流通过R1所做的功为______ J.12.如图所示,要使灯泡L1和L2组成并联电路,应闭合的开关是______ ;当S2、S3闭合、S1断开时,发光的灯泡是______ .13.甲乙两个定值电阻,甲标有“20Ω 0.6A”,乙标有“15Ω、1A”,把它们串联起来,电路允许接入的最大电压为______V,将他们并联起来干路允许通过的最大电流为______A.14.电热水壶有着诸多的优点,它不仅价格低廉,烧水时间快,而且可以自动控制烧水,安全耐用,对环境没有污染,为日常生活带来了诸多方便,下图是某一款电热水壶的介绍.电热水壶利用了众多物理知识,请提出一个相关的物理现象,并指出对应的物理知识.示例:物理现象:电热水壶工作时的能量转化是怎样的?物理知识:电能转化为内能物理现象:______物理知识:______ .三、计算题(本大题共3小题,共22.0分)15.在如图所示的电路中,电阻R1=20Ω,闭合开关S,电流表A1的示数为0.3A,电流表A2的示数为0.5A.求:(1)电源电压;(2)电阻R2的阻值.16.某一品牌的电热水器装有1.5kg初温为20 的水,小明将其接在家庭电路中,关闭其他所有有用电器,只让电热水器工作,在一标准大气压下将水烧开用时5分钟,小明家标有“600r/kW•h”字样的电能表转盘转了120转.求:(1)水吸收的热量;(2)电热水壶消耗的电能;(3)电热水壶的加热效率.17.如图所示电路中,滑动变阻器R2标有“20Ω,1A”字样,电源电压为16V恒定不变,当开关S闭合后,电流表示数为1A,电压表示数为10V,求:(1)此时滑动变阻器R2接入电路的电阻;(2)电阻R1的阻值;(3)如果电流表量程为0~3A,电压表量程为0~15V,要保证电路安全工作,求滑动变阻器允许接入电路的阻值范围.四、实验探究题(本大题共3小题,共22.0分)18.在比较不同物质的吸热能力的实验中:(1)实验所需的器材有:两个相同的电加热器、______ 、搅拌器、天平、电源、秒表等.(2)实验中用完全相同的电热加热器分别给水和煤油加热,目的是______ ,电加热器工作时,将消耗的电能转化为______ 能.(3)实验中记录到了如下数据:①比较、号烧杯的实验记录,可以得出结论:质量相等、初温相同的水和煤油加热相等的时间,______ (选填“水”、“煤油”)末温更高.②比较______ 号和______ 号烧杯的实验数据,可以得出的结论是:质量相等的同种物质,升高不同的温度,吸收的热量不同;(4)物理学中引入______ 这个物理量表示物质吸热能力的大小,通过实验可以得出水和煤油,______ (选填“水”、“煤油”)的吸热能力更强.19.某同学在探究串联电路的电压关系的实验中,按如图甲所示的电路进行实验,R1为定制电阻,闭合开关S,通过改变滑动变阻器R2滑片P的位置,使电压表V1的示数依次为2V、4V和6V,其他电压表的示数如表所示()连接完电路原件后,闭合开关,发现电压表2指针偏转如图丙所示,原因为______ .(2)根据图甲的电路,闭合开关前,滑动变阻器的划片应位于______ (填“a”或“b”)端,闭合开关后,向右滑动滑片,电压表V1示数______ (选填“变大”、“变小”或“不变”),这样改变电压表V1、V2的示数进行多次实验目的是______ .(3)根据表格中电压表V1、V2、V的示数,可得出的结论是:______(4)对表中电压表V1和电流表A的示数进行分析,可归纳得出电压与电流的关系是:______ .20.小明同学想“探究电流跟电阻的关系”,他利用相关器材进行了以下实验,其中电源电压为3V且保持不变,滑动变阻器的最大电阻为20Ω,提供的定值电阻分别有5Ω、10Ω、15Ω、25Ω若干个.(1)他已经连接了部分电路如图甲所示,请用笔画线代替导线将电路图补充完整.为保证电路安全,连接电路时,开关应______ .(2)接着他进行了以下操作:①先将5Ω电阻接入电路,闭合开关,发现电压表指针有明显偏转,电流表指针几乎无偏转,此时无论怎么移动滑片,电压表和电流表指针偏转几乎无变化,则出现此情况的原因是______ .纠正问题后,调节滑动变阻器,使电压表的示数为1.5V,记录电流表示数;②将5Ω电阻换成10Ω电阻,闭合开关后发现电压表示数______ (选填“变大”、“变小”、“不变”),接下来应将滑动变阻器的滑片向______ (填“左”或“右”)移动,当观察到电压表示数为______ V时,记录电流表示数;(3)完成实验后,用记录的数据绘制了如同乙的图象,根据该图象可以得出电流与电阻的关系是:______ .(4)为保证实验顺利进行,允许接入电路的定值电阻的最大值为______ Ω.答案和解析1.【答案】D【解析】解:A.对人体安全的电压是不高于36V,故A错误;B.中学生的身高在160cm=1.6m左右,课桌的高度大约是身高的一半,在0.8m=800mm左右,故B错误;C.江津中学一堂自习课的时间约为40min,故C错误;D.空调正常工作时的功率约为1kW,则1h消耗的电能W=Pt=1kW×1h=1kW•h,故D正确.故选D.(1)对人体安全的电压是不高于36V;(2)根据生活经验及对生活常识的了解,作出合理的估计,不同物理量的估算,有的需要凭借生活经验,有的需要简单的计算,有的要进行单位的换算,然后逐一分析各选项并作出判断.本题考查了学的对安全电压的记忆以及高度、时间、功率的估测以及电功的计算,是一道基础题目.2.【答案】D【解析】解:人体、大地、食盐水,都容易导电,是导体.空气不容易导电,是绝缘体.故选D.根据导电性的不同,材料可分为导体,半导体,绝缘体三大类,容易导电的物体叫导体,不容易导电的物体叫绝缘体,导电性能介于导体与绝缘体之间的叫半导体.本题考查了导体和绝缘体的概念.对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆,不要死记硬背.如塑料,橡胶,陶瓷等常用来制作用电器的外壳,以防止触电,它们都是绝缘体;而电线芯用金属来做,因为金属容易导电,是导体,酸碱盐的水溶液都是导体.3.【答案】B【解析】解:因电阻是导体本身的一种性质,只与导体的材料、长度、横截面积和温度有关,与两端的电压和通过的电流无关;所以,不能说导体的电阻与通过导体的电流成反比、导体的电阻与加在导体两端的电压成正比、导体两端不加电压时电阻为零,故ACD错误、B正确.故选B.电阻是导体本身的一种性质,只与导体的材料、长度、横截面积和温度有关,与两端的电压和通过的电流无关,据此进行解答.本题考查了学生对影响电阻大小因素的了解与掌握,是一道基础题目.4.【答案】B【解析】解:A、固体和液体很难被压缩是因为分子间存在很大的斥力,而不是因为分子间没有间隙,故A错误;B、物体吸收热量,内能增加,但温度不一定升高,比如:晶体在熔化过程,吸热,内能增加但温度不变,故B正确;C、由于组成物体的分子在永远地运动着,故在0℃时物体内的分子的运动状态也是运动的,故C错误;D、破镜不能重圆,因为玻璃分子间的距离大于分子直径的10倍以上,超出了分子力的作用范围,故D错误.故选B.(1)分子间存在着相互作用的引力和斥力;(2)物体吸热,温度不一定升高,如晶体熔化、液体沸腾等;(3)从分子运动论的观点讲,温度反映了物体内部分子无规则运动的剧烈程度,温度越高,分子无规则运动越剧烈;(4)分子间作用力的条件:分子间距离大于分子直径10倍的时候,分子间既无引力,也无斥力.本题考查了我们对分子间作用力的了解、热量与温度的关系、分子热运动的理解等,属热学综合题.5.【答案】C【解析】解:A、带电体能吸引轻小物体,带正电的物体可吸引带负电或不带电的物体,故A错误;B、在吸气冲程,柴油机吸入的是空气,故B错误;C、冬季人们常用热水袋取暖,这是通过热传递改变物体内能的,故C正确;D、教室中一个开关可以同时控制两个灯泡,教室里的各盏灯应该能够独立工作,互不影响,它们应并联在电路中,故D错误.故选C.(1)异种电荷相互吸引,带电体能吸引不带电的轻小物体;(2)在吸气冲程,汽油机吸入的是汽油和空气的混合物;柴油机吸入的只有空气;(3)改变内能的方法:做功和热传递;(4)在串联电路中,开关控制整个电路;在并联电路中,干路上的开关可以控制整个电路,支路上的开关只控制支路.本题考查了电荷间相互作用的规律、热机的吸气冲程、改变内能的方法、串并联电路的特点的知识,属于基础题.6.【答案】D【解析】解:A、电荷的定向移动会形成电流,故A错误;B、电路中电流方向总是从电源的正极出发,经过用电器,回到电源的负极的,但是在电源内部电流的方向是从电源的负极流向正极的;故B错误.C、有电压,同时电路是通路才能形成电流,故C错误;D、电源的正负极使电路两端产生电压,即是提供电压的装置,故D正确.故选:D.(1)电荷的定向移动形成电流,可以是正电荷,也可以是负电荷;也可以是正、负电荷同时向相反方向移动形成;(2)电源外部电流总是从电源的正极出发,经过用电器,回到电源的负极的,电源内部电流是由负极到正极;(3)电压是形成电流的原因;得到持续电流的必要条件:有电压;电路是通路;(4)电压是使自由电荷发生定向移动形成电流的,电源是提供电压的装置.本题考查电流的形成、方向及电源的作用等基本的知识,是每个学生都应掌握的,属于基础性题目,比较简单.7.【答案】A【解析】解:A、小灯泡两端短路,则灯泡不亮,两端电压为零,电路中仍有电流,故A 正确;B、灯泡的灯丝断了,则电路中的电流为零,灯泡两端的电压几乎等于电源电压,故B错误;C、电压表坏了,灯泡发光,电流表有示数,电压表无示数,故C错误;D、电阻R断路,则电流表示数应为零,故D错误.故选A.学会根据现象判断故障的可能性:灯泡不亮,则可能是电路断路或灯泡的实际功率太小或灯泡短路;电流表仍有示数,则说明电路未断路;电压表读数为零,综合以上分析,则说明灯泡短路.此题通过电流表、电压表的示数情况判断电路故障,考查了学生对断路和短路的理解.8.【答案】C【解析】解:由图可知,该电路为并联电路,电压表V1测量的是电源电压,V2测量的是滑动变阻器右半部分的电压;滑动变阻器滑片向右移动时,电阻不变,故电流不变,根据并联电路的电流规律可知,电流表A测量的是干路中的电流,示数保持不变;V2测量的是滑动变阻器右半部分的电阻变大,由U=IR可知,电压表V2的示数变大.故选:C.由图可知,该电路为并联电路,电压表V1测量的是电源电压,V2测量的是滑动变阻器右半部分的电压;根据并联电路的电压、电流规律分析各表的变化.本题考查了电路的动态分析,涉及到并联电路的电压特点、欧姆定律的应用,要注意电压表测量滑动变阻器的电压.9.【答案】负;做功【解析】解:人们规定,用丝绸摩擦过的玻璃棒带正电,得到电子带负电,失去电子带正电,一部分电子从玻璃棒转移到绸子上.反复摩擦后,发现玻璃棒和丝绸的温度升高,这是通过做功方式改变物体内能的.故答案为:负;做功.在摩擦起电时,物体失去电子带正电,得到电子带负电,正负电荷电荷量相等.改变物体内能的方法有两个:做功和热传递.记住正负电荷的规定:丝绸摩擦这的玻璃棒带正电,毛皮摩擦过的橡胶棒带电.摩擦起电的实质是电荷的转移,失去电子的带正电,得到电子的带负电.10.【答案】4.2×104;不变【解析】解:(1)由题知,V=500ml=500cm3,而水的密度ρ=1g/cm3,由ρ=得所装水的质量为:m=ρV=1g/cm3×500cm3=500g=0.5kg,而水的比热容c=4.2×103J/(kg•℃),△t=t-t0=30℃-10℃=20℃,水吸收的热量为:Q=Cm△t=4.2×103J/(kg•℃)×0.5kg×20℃=4.2×104J;吸(2)比热容是物质的一种特性,其大小与物质的种类和所处的状态有关,而与物体的温度、质量无关;所以,水在吸热过程中,水的比热容不变.故答案为:4.2×104;不变.(1)知道水的密度和体积,可利用公式m=ρV计算质量,又知道水的比热容和=Cm△t计算水吸收的热量;温度变化,可利用公式Q吸(2)比热容是物质的一种特性,其大小与物质的种类和所处的状态有关,而与物体的温度变化、质量无关.=cm△t以及比热容特性的掌握和本题考查了学生对密度公式、吸热公式Q吸运用,在计算过程中注意单位的换算.11.【答案】2:1;750【解析】解:当开关S1、S2闭合时,两电阻并联,电流表测干路电流,因并联电路中各支路两端的电压相等,所以,通过R1的电流:I1===0.5A,因并联电路中干路电流等于各支路电流之和,所以,通过R2的电流:I2=I-I1=0.75A-0.5A=0.25A,则通过R1、R2的电流之比:I1:I2=0.5A:0.25A=2:1,电路工作5min电流通过R1所做的功:W1=UI1t=5V×0.5A×5×60s=750J.故答案为:2:1;750.当开关S1、S2闭合时,两电阻并联,电流表测干路电流,根据并联电路的电压特点和欧姆定律求出通过R1的电流,根据并联电路的电流特点求出通过R2的电流,然后求出通过两电阻的电流之比;根据W=UIt求出电路工作5min电流通过R1所做的功.本题考查了并联电路的特点和欧姆定律、电功公式的应用,是一道较为简单的应用题.12.【答案】S1、S3;L2【解析】解:(1)由电路图可知,要使L1与L2并联,需让电流从电源正极流出后分别流入L1、L2再汇合共同流回电源负极,则应闭合的开关是S1、S3;(2)由电路图可知,当S2、S3闭合、S1断开时,L1被短路,电路为L2的基本电路,所以发光的灯泡是L2.故答案为:S1、S3;L2.(1)各电路元件首尾顺次连接的连接方式是串联;各电路元件首首相连、尾尾相连的连接方式是并联;(2)短路分为电源短路和用电器短路,电源短路是指用导线直接将电源两端相连;而用电器短路是指用一根导线将某个用电器的两端连接起来,没有电流通过该用电器.本题考查了判断电路元件的连接方式,知道串并联电路的连接方式、分析清楚电路结构即可正确解题.13.【答案】21 1.4【解析】【分析】(1)已知两电阻允许通过的最大电流,根据串联电路的电流特点可知,两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值,然后根据电阻的串联和欧姆定律求出两端允许加的最大电压;(2)根据欧姆定律求出两电阻两端允许所加的最大电压,根据并联电路的电压特点可知,两电阻并联时,并联电路两端允许加的最大电压为较小的一个,然后由欧姆定律求出通过两电阻的电流,再根据并联电路的电流特点求出干路的最大电流。

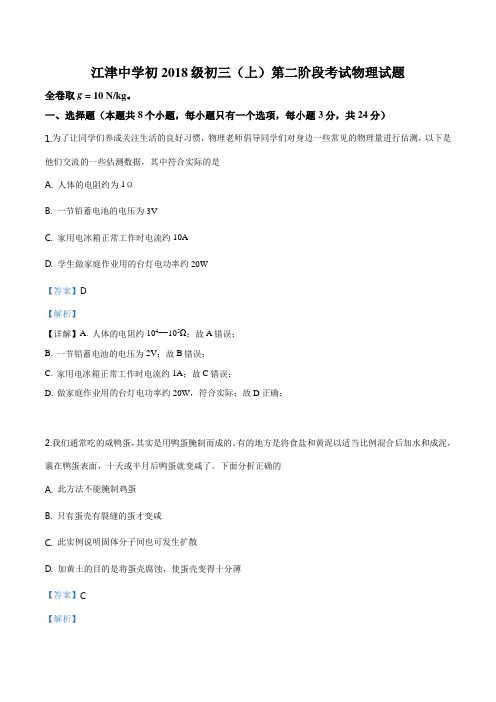

江津中学初2018级初三(上)第二阶段考试物理试题全卷取g = 10 N/kg。
一、选择题(本题共8个小题,每小题只有一个选项,每小题3分,共24分)1.为了让同学们养成关注生活的良好习惯,物理老师倡导同学们对身边一些常见的物理量进行估测,以下是他们交流的一些估测数据,其中符合实际的是A. 人体的电阻约为1ΩB. 一节铅蓄电池的电压为3VC. 家用电冰箱正常工作时电流约10AD. 学生做家庭作业用的台灯电功率约20W【答案】D【解析】【详解】A. 人体的电阻约104−−105Ω;故A错误;B. 一节铅蓄电池的电压为2V;故B错误;C. 家用电冰箱正常工作时电流约1A;故C错误;D. 做家庭作业用的台灯电功率约20W,符合实际;故D正确;2.我们通常吃的咸鸭蛋,其实是用鸭蛋腌制而成的。
有的地方是将食盐和黄泥以适当比例混合后加水和成泥,裹在鸭蛋表面,十天或半月后鸭蛋就变咸了。
下面分析正确的A. 此方法不能腌制鸡蛋B. 只有蛋壳有裂缝的蛋才变咸C. 此实例说明固体分子间也可发生扩散D. 加黄土的目的是将蛋壳腐蚀,使蛋壳变得十分薄【答案】C【解析】【详解】A. 此方法能腌制鸡蛋,因为一切物体的分子都在不停的做运动。
故A不正确;B. 分子在不停的运动,不但适用于气体也适用于液体和固体。
故蛋壳不裂缝也会变咸。
故B不正确;C. 因为一切物体的分子都在不停的做运动,题中盐鸭蛋的腌制说明固体分子间也可发生扩散。
故C正确;D. 黄土的目的不是将蛋壳腐蚀,而是为了使盐分子和蛋壳充分接触。
故D不正确;3.如图所示,小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球,看到验电器的金属箔张开,在这个过程中()A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷,验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥【答案】D【解析】用丝绸摩擦过的玻璃棒带正电。
玻璃棒带正电,当其与验电器接触时,验电器也带正电,故AB错误;摩擦起电是电荷的转移,不是创造了电荷,故用丝绸摩擦过的玻璃棒显正电性,是由于一部分电子转移到丝绸上的缘故,故C错误;据验电器的原理可知,金属箔张开是因为同种电荷相排斥,故D正确,故选D。
2017-2018学年重庆市江津区田家炳中学九年级(上)期中物理试卷一、选择题(每小题3分,共24分)1.(3分)关于温度、热量、内能,以下说法正确的是()A.0℃的冰没有内能B.物体的内能与温度有关,只要温度不变,物体的内能就一定不变C.物体的温度越低,所含的热量越少D.水沸腾时继续吸热,温度保持不变2.(3分)初温相同的铜和铅,它们的比热容之比是3:1,质量之比是2:3,若它们吸收相等的热量,铜升高的温度与铅升高的温度之比是()A.1:2 B.2:1 C.2:9 D.9:23.(3分)如图所示,取两个相同的验电器A和B,使A带负电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是()A.B中正电荷通过金属棒流向A,A金属箔的张角减小B.A中的自由电子通过金属棒流向B,B金属箔的张角增大C.A中负电荷通过金属棒流向B,B中正电荷通过金属棒流向AD.金属棒中瞬间电流的方向从A流向B,B金属箔的张角增大4.(3分)如图所示,要使灯泡L1和L2组成并联电路,应()A.只闭合S2B.只闭合S3C.只闭合S1和S3D.只闭合S2和S35.(3分)如图是某同学做实验时的电路图。
闭合开关S后,发现灯泡L1、L2均不亮,电流表示数为零,电压表示数约等于电源电压,则该电路中的故障是()A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路6.(3分)如图所示的四个电路图与实物电路对应的是()A.B. C.D.7.(3分)如图所示,电源的电压不变,闭合开关S,将滑动变阻器的滑片p向a端移动过程中()A.电流表A和电压表V的示数不变B.电流表A和电压表V的示数减少C.电流表A的示数增大,电压表V的示数减少D.电流表A的示数增大,电压表V的示数不变8.(3分)如图,闭合开关,两灯并联,各电表都能正常工作。
下列判断正确的是()A.甲、乙、丙都是电流表B.甲、乙、丙都是电压表C.甲、乙是电压表,丙是电流表D.甲、丙是电流表,乙是电压表二、填空题(每空1分,共12分)9.(2分)在苹果园中,会闻到苹果的清香味儿,说明分子在不停地;把两个铅块紧压在一起,结合成一个整体,需要用足够大的力才能把它们拉开,说明分子之间存在。
重庆市江津区九年级上学期期中物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共14题;共28分)1. (2分)(2019·河北模拟) 下列关于温度、内能和热量的说法,不正确的是()A . 物体吸收热量,温度一定升高B . 一个物体温度降低,内能一定减小C . 质量相同的水和煤油,放出相同的热量时,煤油的温度降低的多D . 弯折铁丝使其温度升高,是利用做功的方式改变内能2. (2分)下列说法正确的是()A . 用电热壶烧水,壶中的水在吸热过程中其分子动能不改变B . 科技工作者可以借助高科技手段使物体内的所有分子都停止运动C . 在汽油机工作的四个冲程中,做功冲程将机械能转化为内能D . 在密闭的房间点燃一支香,整个房间都有香味,说明分子在不停地做无规则运动3. (2分) (2016九·信丰月考) 一台单缸四冲程汽油机的飞轮转速是1800r/min,此汽油机每秒内()A . 完成30个冲程,做功15次B . 完成60个冲程,做功15次C . 完成60个冲程,做功30次D . 完成120个冲程,做功30次4. (2分) (2019九上·甘井子期末) 当导体两端有电压时,导体中才会()A . 有电流B . 有电阻C . 有电荷D . 有分子间作用力5. (2分) (2017九上·简阳期中) 在某教室里,一个开关同时控制着三盏照明灯,这三盏灯()A . 一定并联B . 一定串联C . 可能串联,也可能并联D . 无法判定6. (2分)(2017·金牛模拟) 小红根据表格中的数据,得出以下四个结论,其中正确的是()铁7.5×1030.46×103铜8.5×1030.39×103A . 体积相等的铁球和铝球,如果它们的质量相等,铁球可能是实心的B . 初温和体积相同的实心铜块和实心铝块,放出相等的热量后,铜块向铝块传热C . 体积相等的实心铁块和实心铝块,升高相同的温度,铁块吸收的热量较多D . 把温度为0℃的冰块投入盛有0℃水的密闭隔热容器中,一段时间后冰的质量会减少7. (2分) (2016九·鞍山月考) 两台汽油机甲的功率是乙的1.5倍,甲的效率是20%,乙的效率是25%,那么甲与乙每小时消耗的油量之比为()A . 15:8B . 6:5C . 5:6D . 8:58. (2分)由同种材料制成的AB和BC两段导体,它们的长度相同,AB的横截面积比BC的小,将它们按照如图所示的方式串联在电路中,不计温度的影响,下列判断正确的是()A . 两段导体的电阻值:RAB=RBCB . 通过两段导体的电流:IAB=IBCC . 两段导体的电阻值:RAB<RBCD . 通过两段导体的电流:IAB<IBC9. (2分)(2017·贵港模拟) 如图所示电路,电源电压为6V且保持不变,定值电阻R1为10Ω,滑动变阻器R2的规格为“20Ω 0.5A”,电压表量程为0~3V,电流表量程为0~0.6A,则()A . 电压表测量的是电阻R1两端的电压B . 当变阻器R2的滑片P向左移动时,电压表的示数变小C . 为了保证电路中各元件安全工作,变阻器R2接入电路的阻值范围是2~10ΩD . 当变阻器R2接入电路中的阻值是8Ω时,通电1min电阻R1产生的热量是56.7J10. (2分)甲、乙两物体的质量之比是3:1,比热容之比是3:2,它们吸收的热量之比是2:1,则甲、乙两物体升高温度之比为()A . 9:1B . 4:9C . 1:9D . 9:411. (2分)压敏电阻的阻值随所受压力的增大而减小.下列电路中,符合电表示数随压力增大而减小的电路是A .B .C .D .12. (2分)(2016·龙岗模拟) 在如图所示的电路中,电源电压为3伏特,电阻R的阻值为5欧姆,滑动变阻器标有“20Ω 2A“字样,当滑片由A端滑到B端的过程中()A . 电阻R两端的电压不断变大B . 电阻R的功率不断变小C . 滑动变阻器两端的电压不断变小D . 滑动变阻器的功率不断变大13. (2分)(2017·平房模拟) 下列对图象的阐述中错误的是()A . 甲表示同种物质的质量与体积的关系B . 乙表示匀速直线运动的路程和时间的关系C . 丙表示通过一个小灯泡的电流与其两端电压的关系D . 丁表示燃料的热值和燃料质量的关系14. (2分)在如图所示的电路中,灯泡L1和L2完全相同,当S、S1、S2都闭合时,电流表的读数是0.54安,下面的说法中你认为错误的是()A . 两个灯泡中的电流相同,都等于0.27安B . 无论断开S1或S2 ,电流表的读数都是0.54安C . 无论断开S1或S2 ,电流表的读数都是0.27安D . 电流表的读数是干路电流,大小等于L1、L2电流之和二、填空题 (共5题;共16分)15. (3分)(2011·淮安) 如图所示,电源保持6V的电压不变,开关S闭合后,电流表的示数是0.4A,电压表的示数为2V,则电阻R1的阻值是________Ω;将滑动变阻器R2的滑片由a向b移动的过程中,电流表的示数将________,电压表的示数将________ (两空选填“变大”、“变小”或“不变”).16. (3分)电风扇叶片上经常布满灰尘,是因为风叶转动时与空气________而产生________,带有________的叶片会把空气中的灰尘吸着不放,以致叶片上特别容易脏17. (3分)(2020·广东模拟) 如图是电阻A、B的I-U图象.B的阻值是________Ω;将电阻A、B串联后接入电路,当通过A的电流为0.3A时,A和B两端的总电压是 ________V;将电阻A、B并联后接入某电路,当通过B的电流为0.2A时,则A两端的电压是 ________V.18. (5分)有一款太阳能热水器如图,铭牌上的部分参数如表所示.将它安装在阳光充足的水平台面上,并送满水.型号JL﹣88水容量/L80自身质量/kg40(1)连云港地区(晴天)平均每平方米的面积上每小时接收的太阳能约为2.8×106J.若该热水器接收太阳能的有效面积为1.5m2 ,每天日照时间按8h计算,则它一天中接收的太阳能(E)约为多少?若这些太阳能有60%被热水器中的水吸收,则可使水温升高多少?[C水=4.2×103J/(kg•℃)](2)若该热水器一天中接收的太阳能,由燃烧煤气(热值q=4.2×107J/kg)来获得,则需要完全燃烧多少千克煤气?19. (2分)如图所示的电路连接正确,电源电压为6 V保持不变,电阻R1=12Ω,电阻R2=6Ω.当开关S闭合时,甲、乙两表指针均偏转,则甲表示数为________ ,乙表示数为________ .三、解答题 (共2题;共20分)20. (15分) (2019九上·吉林月考)(1)公交车后门左右扶杆上各装有一个按钮开关(用S1 , S2表示)当乘客按下任意一个开关时,电铃响起,提醒驾驶员有乘客要下车待车停稳后,按下控制电动机的开关S,后门打开,乘客才能下车.请按要求在图8所示方框内设计符合条件的电路图。
绝密★启用前2017届重庆市江津区四校联盟九年级上学期期中考试物理试卷(带解析)试卷副标题考试范围:xxx ;考试时间:46分钟;命题人:xxx学校:___________姓名:___________班级:___________考号:___________注意事项.1.答题前填写好自己的姓名、班级、考号等信息 2.请将答案正确填写在答题卡上第I 卷(选择题)一、选择题(题型注释)1、如图所示电路图中,甲、乙两处分别接入电流表或电压表,当S 闭合后,为了使两灯均能发光,则( )A .甲接电流表,乙接电压表B .甲乙均接电压表C .甲接电压表,乙接电流表D .甲乙均接电流表2、家用电吹风由电动机和电热丝等组成.为了保证电吹风的安全使用,要求:电动机不工作时,电热丝不能发热:电热丝不发热时,电动机仍能工作.符合要求的是()A .AB .BC .CD .D3、如图所示,两个灯泡始终完好,当开关S 断开时,两个灯泡都发光,当开关S 闭合时,可能出现的现象是( )A .L 1不亮,L 2亮B .L 1和L 2都亮C .L 2不亮,L 1亮D .L 1和L 2都不亮4、关于温度、热量和内能,下列说法中正确的是( )A .温度越高的物体含有的热量越多B .温度高的物体,内能不一定大C .物体温度升高,一定是吸收了热量D .热量总是从内能大的物体向内能小的物体传递5、如图所示,验电器A 带正电,B 不带电。
用带有绝缘柄的金属棒把验电器A 、B 两金属球连接起来的瞬间,金属棒中下列说法正确的是( )A .电流方向由B 到AB .电流是由A 的正电荷定向移动到B 形成的C .电子移动的方向由B 到AD .验电器A 的箔片张角不会减小6、通常情况下,下列几组材料中都是导体的是( ) A .玻璃 石墨 橡胶 B .人体 食盐水 铜棒C .大地 塑料 人体D .玻璃 橡胶 酱油7、下列不属于用做功方式改变物体内能的是( )A .AB .BC .CD .D8、下列说法能说明分子在不停运动的是( ) A .春天柳絮飘舞 B .秋天落叶纷飞 C .夏天荷花飘香 D .冬天雪花飞扬第II 卷(非选择题)二、填空题(题型注释)9、在比较不同物体吸热情况的实验中,我们选用食用油和水作比较,如图甲所示:(1)实验中所需要的测量工具有温度计和 。
2017-2018学年重庆市江津中学九年级(上)期中物理试卷(实验班)一、选择题(本题共8个小题,每小题只有一个选项,每小题3分,共24分)1.(3分)为了让同学们养成关注生活的良好习惯,物理老师倡导同学们对身边一些常见的物理量进行估测,以下是他们交流的一些估测数据,其中符合实际的是()A.人体的电阻约为1ΩB.一节铅蓄电池的电压为3VC.家用电冰箱正常工作时电流约10AD.学生做家庭作业用的台灯电功率约20W2.(3分)我们通常吃的咸鸭蛋,其实是用鸭蛋腌制而成的。
有的地方是将食盐和黄泥以适当比例混合后加水和成泥,裹在鸭蛋表面,十天或半月后鸭蛋就变咸了。
下面分析正确的()A.此方法不能腌制鸡蛋B.只有蛋壳有裂缝的蛋才变咸C.此实例说明固体分子间也可发生扩散D.加黄土的目的是将蛋壳腐蚀,使蛋壳变得十分薄3.(3分)如图所示,小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球,看到验电器的金属箔张开,在这个过程中()A.玻璃棒和验电器都带负电荷B.玻璃棒带正电荷,验电器带负电荷C.用丝绸摩擦过的玻璃棒产生了电荷D.金属箔张开是因为同种电荷相排斥4.(3分)俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难。
救援人员在艇内发现了记录潜艇各种信息的“黑盒子”,其某一部件外壳上三个电压表的示数分别为U1、U2、U3,三个电流表的示数分别为I1、I2、I3,它的内部结构如图所示,以下对各数据的分析正确的是()A.U1=U2=U3B.I1=I2+I3C.U1+U2=U3D.以上都不正确5.(3分)下列有关热和能的说法中正确的是()A.物体内能增大,一定从外界吸收热量B.汽油机在做功冲程中把机械能转化为内能C.物体的温度越高,分子无规则运动越剧烈D.燃料的热值越大,燃烧时放出的热量越多6.(3分)在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变亮,应选择下列哪种接法()A.M接A,N接B B.M接C,N接D C.M接C,N接B D.M接A,N接D 7.(3分)如图所示的电器中,电源电压不变,当开关S闭合,甲、乙两表都为电压表时,两表的示数之比U甲:U乙=5:3;当开关S断开,甲、乙两表都为电流表时,两表的示数之比I甲:I乙是()A.2:5 B.3:5 C.2:3 D.5:28.(3分)如图所示的电路中,电源电压恒为6V,电压表量程0~3V,电流表量程0~0.6A,滑动变阻器规格是“10Ω 1A”,灯泡标有“2.5V 1.25W”。
若闭合开关,两电表示数均不超过所选的量程,灯泡两端电压不允许超过额定电压,不考虑灯丝电阻的变化。
则下列说法正确的是()A.该电路最大功率是2.25WB.电流表的示数变化范围0.4A~0.6AC.电压表的示数变化范围是2V~2.5VD.滑动变阻器允许调节的阻值范围是5Ω~10Ω二、填空作图题(本题共6个小题,每小题2分,共12分)9.(2分)小华用电功率为1000W的电热水壶,将质量为2kg的水从48℃加热至98℃用时10min,水吸收的热量是J,电热水壶的效率为。
(水的比热容是c水=4.2×103J/(kg•℃))10.(2分)小明在220V的照明电路中安装“13V,0.2A”的小彩灯,为使每盏灯都能在13V左右的电压下正常工作,正确的连接方法是将个小彩灯联。
11.(2分)把电阻R1接在电压为6V的电路中,此时通过R1的电流为0.5A,若现在把R1两端的电压升高到60V,此时通过R1的电流为,若将R1两端的电压降低为0,则R1的电阻为。
12.(2分)小红家里安装的电能表,如图所示,根据表盘上的信息,为了保证安全,小红家的所有用电器的总功率不得超过,从安装这个电能表到现在,小红家总共用了度电。
13.(2分)如图甲所示电路中,R0为定值电阻,R1为滑动变阻器,图乙是该滑动变阻器消耗的电功率与电流关系的图象。
则R0的值是Ω,电源电压是V。
14.(2分)2017年10月23日,全球首列智轨列车在湖南株洲正式上路运行。
据中车株洲所方面介绍,智轨列车装载新能源动力,具有零排放、无污染的特性,充电十分钟即可续航25公里。
由于采用高铁柔性编组的模式,智轨列车能根据客流变化调节运力,实行3至5节编组,最大可容纳300至500人同时乘坐。
除此之外,与现代有轨电车相比,智轨列车设计最高时速同样为70公里,但因为不依赖钢轨行驶,一条运行线的建设周期仅需一年,能快速投入使用,且建设成本上大大低于传统有轨电车。
物理信息:物理知识:。
三、实验与探究题(本题共3个小题,第15题5分,第16题8分,第17题9分,共22分)15.(5分)小明在两个易拉罐中分别装入等质量的沙子和水,用相同的酒精灯对其加热,以便探究沙子和水吸热升温快慢的程度。
(1)比较沙子和水吸热升温快慢的方法有二种:①;②。
(2)分析下表中的实验数据可知:质量相同的水和沙子,升高相同的温度时,水吸收的热量(填“大于”或“小于”)沙子吸收的热量;(填“水”或“沙子”)吸热本领更强。
(3)根据上面的结论分析在新建的城市里,常规划建造人工湖,这种做法有什么好处?。
16.(8分)“探究串联电路的电压关系”的实验电路如图甲所示。
(1)为了使探究得出的结论具有普遍意义,L1、L2应该选择(选填“相同”或“不相同”)的小灯泡。
(2)小明根据图甲连接好电路,未闭合开关,电压表示数如图乙所示,小明接下来的操作是。
小明解决了上面的问题继续实验,闭合开关电压表示数如图乙所示,为了使实验结果更准确,接下来他应该。
(3)测出L1两端的电压后,小明断开开关,准备拆下电压表,改装在B、C之间。
小聪认为小明的操作太麻烦,只需将与A点相连的导线改接到C点即可。
小聪的办法是(选填“正确”或“错误”)的,电压表将出现的现象是,纠正方法是。
(4)测量完成后,进行小组交流讨论,如表选录了四个小组的数据进行分析而不用一个小组的数据,你认为这样做的理由是。
通过实验数据分析得到的结论是。
17.(9分)如图所示,图甲是测量小灯泡电功率的电路。
小灯泡的额定电压为2.5V,小灯泡正常发光时电阻约为8Ω。
(1)请根据图甲将图乙中的实物电路连接完整(导线不允许交叉)。
(2)小云同学连接最后一根导线时,灯泡立即发出明亮的光且很快熄灭,经检查发现连线正确,出现这一故障的原因有两个操作不当之处:①;②。
(3)排除故障后正确操作实验,测量数据如下表所示分析实验数据可知:①小灯泡的额定功率为W。
②7、8两次实验中,灯泡熄灭的原因是。
③小灯泡在断电一段时间后的电阻可能是(填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”)(4)本实验电路除了能测小灯泡的功率,小云认为本实验还能探究电流与电压的关系,你认为小云的观点是(选填“正确”或“错误”)的,理由是。
四、论述与计算题(本题共3个小题,第18题6分,第19题8分,第20题8分,共22分.解答应写出必要的文字说明、解答步骤和公式,只写出最后答案的不能得分)18.(6分)王小聪同学的家住于江津新农村建设示范村里,他父亲年前拉回了一套液化石油气灶具。
用煤气灶将质量为5kg,初温为20℃的水加热到100℃需=4.2×103J/(kg•℃),q石油气=3.5×107J/kg,)求:(1)燃烧液化石油气80g.(c水水吸热多少热量?(2)煤气灶加热水时的效率?19.(8分)在图甲所示的电路中,电源电压保持6V不变,R1的阻值为10Ω.闭合开关S,电压表的示数如图乙所示。
(1)求通过电阻R1的电流;(2)求电阻R2的阻值;(3)求该电路1min消耗的电能。
20.(8分)如图所示,甲为电路的连接情况,R1=20Ω,R2为滑动变阻器,乙为R3的I﹣U图象,电源电压保持不变。
当S1闭合,S2断开时,若滑片P在a端,则电流表示数为0.6A;若滑片P在b端,则电压表示数为8V。
求:(1)电源电压。
(2)滑动变阻器R2的最大阻值。
(3)当S1、S2均闭合,且滑片P在a端时,求整个电路消耗的总功率。
2017-2018学年重庆市江津中学九年级(上)期中物理试卷(实验班)参考答案与试题解析一、选择题(本题共8个小题,每小题只有一个选项,每小题3分,共24分)1.(3分)为了让同学们养成关注生活的良好习惯,物理老师倡导同学们对身边一些常见的物理量进行估测,以下是他们交流的一些估测数据,其中符合实际的是()A.人体的电阻约为1ΩB.一节铅蓄电池的电压为3VC.家用电冰箱正常工作时电流约10AD.学生做家庭作业用的台灯电功率约20W【解答】解:A、人体的电阻约104﹣﹣105Ω;故A错误;B、一节铅蓄电池的电压为2V;故B错误;C、家用电冰箱正常工作时电流约1A;故C错误;D、做家庭作业用的台灯电功率约20W,符合实际;故D正确;故选:D。
2.(3分)我们通常吃的咸鸭蛋,其实是用鸭蛋腌制而成的。
有的地方是将食盐和黄泥以适当比例混合后加水和成泥,裹在鸭蛋表面,十天或半月后鸭蛋就变咸了。
下面分析正确的()A.此方法不能腌制鸡蛋B.只有蛋壳有裂缝的蛋才变咸C.此实例说明固体分子间也可发生扩散D.加黄土的目的是将蛋壳腐蚀,使蛋壳变得十分薄【解答】解:A、此方法能腌制鸡蛋,因为一切物体的分子都在不停的做运动。
故A不正确;B、分子在不停的运动,不但适用于气体也适用于液体和固体。
故蛋壳不裂缝也会变咸。
故B不正确;C、因为一切物体的分子都在不停的做运动,题中盐鸭蛋的腌制说明固体分子间也可发生扩散。
故C正确;D、黄土的目的不是将蛋壳腐蚀,而是为了使盐分子和蛋壳充分接触。
故D不正确;故选:C。
3.(3分)如图所示,小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球,看到验电器的金属箔张开,在这个过程中()A.玻璃棒和验电器都带负电荷B.玻璃棒带正电荷,验电器带负电荷C.用丝绸摩擦过的玻璃棒产生了电荷D.金属箔张开是因为同种电荷相排斥【解答】解:用丝绸摩擦过的玻璃棒带正电。
AB、玻璃棒带正电,当其与验电器接触时,验电器也带正电,故AB错误;C、摩擦起电是电荷的转移,不是创造了电荷,故用丝绸摩擦过的玻璃棒显正电性,是由于一部分电子转移到丝绸上的缘故,故C错误;D、据验电器的原理可知,金属箔张开是因为同种电荷相排斥,故D正确;故选:D。
4.(3分)俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难。
救援人员在艇内发现了记录潜艇各种信息的“黑盒子”,其某一部件外壳上三个电压表的示数分别为U1、U2、U3,三个电流表的示数分别为I1、I2、I3,它的内部结构如图所示,以下对各数据的分析正确的是()A.U1=U2=U3B.I1=I2+I3C.U1+U2=U3D.以上都不正确【解答】解:分析电路图,两电阻串联,三个电流表测量串联电路中的电流,所以三个电流表的示数相同,即I1=I2=I3;电压表V1测量R1两端的电压U1,电压表V2测量R2两端的电压U2,电压表V3测量R1和R1串联两端的总电压U3,所以U1+U2=U3。
