某钢箱梁天桥结构设计要点探究摘要：近年来，随着城市经济的繁荣及交通业的日益发展，人行天桥的建设数量越来越多。
人行天桥作为一种人行过街的设施，能够有效地提高城市路网的通行能力、确保行人过街的安全方便，在城市建设中得到广泛的应用。
本文就结合某钢箱梁型人行天桥实例，针对人行天桥的设计要点进行了研究，以供大家参考。
关键词：钢箱梁型天桥；设计要点；设计原则中图分类号：s611 文献标识码：a 文章编号：目前，钢箱梁天桥因其施工快捷，钢结构可先加工再运到桥址，进行现场拼接、组合、吊装，不仅能有效地缩短施工工期，而且可以提高工程质量，成为人行天桥建设的首选。
同时，由于钢箱梁天桥具有钢构件断面小、自重轻，钢材的塑性和韧性好等特点，得到了广泛地推广和应用。
困此，如何做好钢箱粱桥的设计工作成为桥梁设计人员首要关注的焦点。
一、工程概况龙江镇东华路人行天桥选址于龙江镇东华路联星广场东侧，主桥桥跨为5.90m+32.2m +5.90m，主桥桥面组成0.75m(花槽及栏杆)+4.5m(人行道)+0.75m(花槽及栏杆)=6m。
楼梯采用单侧布置，跨径组合为4.5m（梯步）+2m（平台）+4.5m（梯步）+2m（平台）+4.5m（梯步）。
楼梯横断面组成0.75m(花槽及栏杆)+0.4m(自行车梯步)+4.4m(人行道)+ 0.4m(自行车梯步)+0.75m(花槽及栏杆)=6.7m。
主桥两侧均设置电梯。
设计标准：1）设计荷载：人群荷载主桥为4kn/m2；梯道为5kn/m2；地震按ⅶ度烈度设防，地震加速度a=0.1g。
2）桥面宽度：主桥全宽6m，净宽4.5m，楼梯全宽6.7m，净宽5.2m。
3）桥面铺装：主桥桥面及楼梯铺装采用2cm厚火烧面花岗岩加2cm水泥砂浆。
4）桥下净空：桥下车行道最小净空≥5.0m。
5）纵坡及横坡：主桥双向纵坡，纵坡为2%；主桥双向横坡，坡度为0.3%。
6）设计基本年限：结构设计基准期：50年。
设计安全等级为ⅱ级。
目录1.设计资料与结构布置 (2)1.1设计资料 (2)1.2结构布置 (2)2.主梁恒载内力计算 (3)2.1恒载集度计算 (3)2.2、恒载内力计算 (4)3主梁活载内力计算 (5)3.1支点处荷载横向分布系数 (5)3.2跨中荷载横向分布系数 (6)3.3荷载横向分布系数汇总 (7)3.4各梁弯矩Ml2、Ml4和剪力Ql2、Ql4计算 (7)3.5计算支点截面剪力 (11)4.主梁内力组合 (14)5.横隔梁内力计算（以中横隔梁为例） (16)6.行车道板的计算 (18)7.截面的设计、配筋、与验算 (20)8.参考文献 (24)附录.桥型总体布置图 .............................................................................. 错误!未定义书签。
1.设计资料与结构布置1.1设计资料1.1.1 跨径标准跨径：l k=18m计算跨径：l=17.5m主梁全长：L=17.96m1.1.2 桥面净宽净8m（行车道）＋2×1（人行道）。
1.1.4设计荷载公路－Ⅱ级，人群荷载3.0kN/m，结构重要性系数。
1.1.5 桥面铺装4cm厚沥青混凝土面层，其下为C25的混凝土垫层，设双向横坡，坡度为1.5%。
两侧人行道外侧桥面铺装厚10cm（4cm厚沥青面层和6cm厚混凝土垫层）。
1.1.6 材料混凝土：主梁C40，钢筋混凝土重度为25kN/m3；沥青混凝土面层，重度为23kN/m3；C25混凝土垫层，重度为24kN/m31.1.7 主梁数及横隔梁数主梁数：5；横隔梁数：5。
1.2结构布置根据设计资料及装配式简支梁桥的构造要求，现拟定结构尺寸如下：主梁高1.3m，主梁间距为1.6m，梁肋宽为18cm，T形梁翼缘板与腹板交接处厚14cm，翼缘悬臂端厚8cm。
设置五根横隔梁，横隔梁上缘16cm，下缘14cm。
2.主梁恒载内力计算2.1恒载集度计算主梁：g1=[0.18×1.3+(0.08+0.142)(1.8−0.18)]×25=10.31kN/m横隔梁：对于边主梁：g2=[1−(0.08+0.14)2]×(1.8−0.182)×(0.14+0.162)×5×2517.5=0.77kN/m对于中主梁：g21=2g2=1.54kN/m桥面铺装层：3/ 25g3=[0.04×8×23+(0.06+0.015×4+0.06)2×8×24]/5=4.93kN/m栏杆和人行道：合计：对于边主梁：g=∑g i=10.31+0.77+4.93+2=18.01kN/m对于中主梁：g=∑g i=10.31+1.54+4.93+2=18.78kN/m 2.2、恒载内力计算计算内梁与边梁的恒载内力。
新规范高等级公路结构设计指导原则高速公路桥涵研究组二O一一年十月一、设计采用的主要技术指标1、汽车荷载等级：公路-I级。
2、设计洪水频率：特大桥1/300；大、中、小桥、涵洞：1/100。
3、地震动峰值加速度：0.05g，相当于地震烈度Ⅵ度。
4、桥面宽度：四车道（主线）：整体式断面24.5m，分离式断面12.0m。
四车道（丙村连接线）：整体式断面21.5m。
5、本项目桥梁按上下行分离设置。
整体式路基外侧设0.5m砼防撞栏，内侧设0.39m 砼防撞栏，桥面预留0.11m放置盖板，中间间隔0.72m；分离式两侧各设0.5m砼防撞栏。
桥梁标准横断面见下图：图1-1 整体式路基段标准横断面图1-2 分离式路基段标准横断面6、整体式路基段标准横断面内侧防撞栏形式采用SA级F型防撞栏（高100cm），外侧采用加强型SS级防撞栏（高110cm）；分离式路基段桥梁两侧防撞栏形式均采用加强型防撞栏。
外侧防撞栏均采用外包式。
空的要求，建议上跨高速公路及主干道的桥梁净空高度尽可能提高到5.5m。
二、设计深度1、普通大桥、互通匝道桥及等级路分离式桥（线外桥）设计内容包括：（1）桥位平面图（分离式立交桥应包含被交路平纵数据及图纸）（2）全桥工程数量表（3）桥型布置图（绘出结构分联示意图）（4）梁（或板）平面布置图(含弯斜桥的布置方法示意，直线桥梁无此图)（5）箱梁一般构造图、钢束布置图、钢筋布置图等（非预制结构绘制，预制结构统一绘制通用图）（6）桥台一般构造图及相应钢筋布置图（钢筋图包括肋板、承台、桩基或扩大基础钢筋图；台帽、支座垫石、耳背墙、牛腿、挡块、U台侧墙钢筋图及U台台后排水统一绘制通用图）（7）桥墩一般构造图及钢筋布置图（一般构造图应标示出控制点标高、支座垫石位置及布置大样、地面横向地面线；钢筋图包括墩柱钢筋图、系梁钢筋图、承台钢筋图、桩基或扩大基础钢筋图；墩帽、支座垫石、挡块钢筋图统一绘制通用图）；预应力盖梁需给出预应力束布置图等。
设计说明一、设计规范及参照标准1、《公路桥涵设计通用规范》（JTG D60--2004）；2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62--2004）；3、《公路桥涵地基与基础设计规范》（JTG D63-2007）；4、《公路圬工桥涵设计规范》（JTG D61--2005）；5、《公路工程抗震设计细则》（JTG/T B02-01-2008）；6、其它有关的国家标准、规范、规程等。
二、技术标准1、桥面宽度本桥桥面全宽8.0m，桥面车行道宽5m，两侧各设1.5m人行道（含栏杆）。
桥面横坡双向1.5%，顺桥向设置双向8.0%纵坡。
2、桥下净空主跨桥拱净空2.0m。
3、设计荷载车辆荷载等级：公路Ⅰ级；人群荷载：3.5KN/m2；地震作用：地震震动峰值加速度系数为0.10g，全桥按地震烈度Ⅶ度设计。
4、落架温度：18℃以下；合拢温度：15℃～20℃。
5、拱脚变位：水平变位：2mm，竖向变位：2mm。
3、主要材料1、普通钢筋：R235钢筋和HRB335级钢筋。
2、混凝土：拱圈：C50混凝土；桥墩：C30混凝土；基础：C25混凝土。
四、总体设计本桥桥面全宽8m，桥面车行道宽5m，两侧各设1.5m人行道（含栏杆）；桥梁全长26.0m。
上部结构采用钢筋混凝土实腹式拱桥，净跨径组合为（4.52+7.8+4.52）m；下部结构：桥台为U型台接扩基，桥墩为实体墩接扩基。
五、结构设计（一）上部结构上部结构采用钢筋混凝土实腹式拱桥，净跨径组合为（4.52+7.8+4.52）m，桥梁拱轴曲线采用圆弧线，边跨净矢跨比f/L=1/5.464，中跨净矢跨比f/L=1/6.505，,全桥关于桥梁中心线对称。
拱圈为板形钢筋混凝土结构，边跨拱圈厚度25cm，中跨拱圈厚度35cm。
（二）下部构造桥墩为实体墩，基础为扩大基础，基底平面尺寸：4.0m×10.0m；桥台为U型台，基础为扩大基础，基底平面尺寸：6.2m×10.0m。

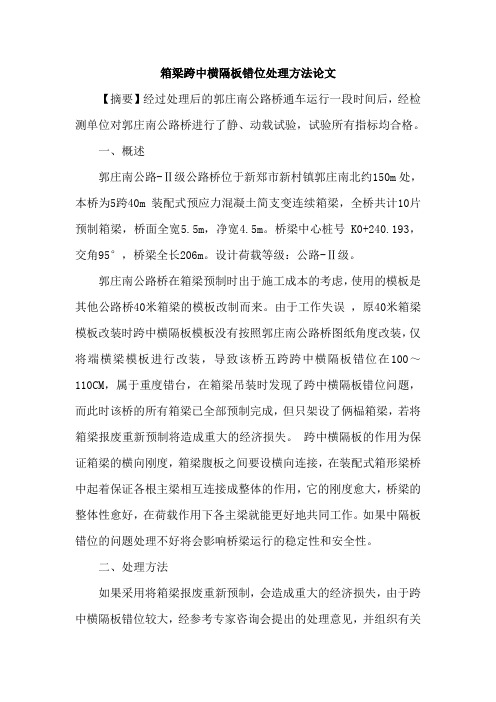

箱梁跨中横隔板错位处理方法论文【摘要】经过处理后的郭庄南公路桥通车运行一段时间后，经检测单位对郭庄南公路桥进行了静、动载试验，试验所有指标均合格。
