众所周知光学接触角测量仪主要是用来了解液体在一定固体表面的润湿程度的。
在近几年的科研、市场开发和质量管控中经常会出现它的身影。
随着科学技术的进步，简单的光学接触角测量仪已经无法满足需要，视频光学接触角测量仪应用而生。
本文将以Biolin视频光学接触角测量仪为例进行简单介绍。
该仪器可以同时提供3D表面粗糙度和接触角信息，从而实现原位测量这两个参数。
该仪器的一些特性也在各行各业带来一股新风，试图带着工业研发进程迈入一个全新的水平。
许多用于优化润湿性和粘附性能的表面改性和涂层技术都会对材料表面化学和粗糙度造成一定的影响。
Biolin视频光学接触角测量仪就是要努力解决这一问题，目前已经被广泛应用于建筑和建筑材料的图层和表面处理、生物复合材料的相容性测定、纸张涂层的润湿性和粘附性等多个方面。
相较于传统的光学接触角测量仪，视频光学接触角测量仪主要拥有以下几个特点：1.进行粗糙度修正。
连接了3D形貌模块的光学接触角测量仪可以帮助用户定义杨氏接触角和表面自由能测量，并根据Wenzel理论对粗糙表面的测量，获得-θc（粗糙度修正的接触角）以及-3D和2D形貌参数和视图结果；2.提高测量准确度。
使用准确度相对较高的XYZ自动样品台，用户能够同时原位进行测量并绘制完整的表面形貌图，从而研究表面均匀性和清洁度；3.观察结果更为直观可信。
形成3D图像，较之2D，测量结果更为直观可信。
以上提到的只是几点不同于传统光学接触角测量仪的特性，Biolin视频光学接触角测量仪同样拥有普通光学接触角测量仪所具有的界面简单友好、系统兼容性高、完全自动化分析以及实时监测等优点。
时代总是在发展的，仪器也需要与时俱进。
能够满足更多需求的视频光学接触角测量仪无疑是这一时期大众所需要的较高标准的仪器。
本文对这一仪器进行了简单介绍，如果你感兴趣的话，可以打开大昌的官方网站进行线上咨询，对性能、报价等各个方面进行了解。
现在的光学视频接触角测量仪是一种非常前卫且实用性很强的接触角测量仪器。
它以光学视频法为测量原理，通过直接观测液体在固体表面形成的液滴形状，来确定液体在固体表面的接触角。
相比于普通的接触角测量仪它有很多好处，本文就为大家详细的介绍一下。
光学视频接触角测量仪一般会采用独特的X轴针架和视频系统设计，与其他普通的仪器相比，它更好地拓宽了聚焦范围，适合样品的多样性测量。
此外，光学视频接触角测量仪可配置顶视接触角测量模块，实现顶视和侧视技术的很好结合，可以更准确、更好地测量接触角，大大提高接触角测量的精度。
光学视频接触角测量仪的功能及可测量领域非常广泛，如：静态接触角、动态接触角、液体的表面/界面张力、滞留天平法测量液固界面滞留力、全自动测量临界胶束浓度（CMC）、液体的界面粘弹属性和弛豫分析、分析液体表面张力及其组成、在线测量表面/界面张力、计算固体的表面自由能及其组成、计算及分析粘附功、记录吸收材料的吸收过程等等，所以它的使用领域也很多。
有一些人会认为这样的仪器操作起来应该很困难吧，其实不然，现在的很多仪器都会采用傻瓜设计，操作便利，至于结果分析当然只有专业的人士才能看懂。
如果不太懂得仪器操作，那么可以选择佰欧林的光学接触角测量仪，佰欧林源自芬兰，在接触角测量仪器中有很好的口碑，它不仅操作简单，而且可测量范围也很广泛。
佰欧林的光学接触角测量仪可以记录液滴图像并且自动分析液滴的形状。
液滴形状是液体表面张力、重力和不同液体样品的密度差和湿度差及环境介质的函数。
在固体表面上，液滴形状和接触角也依赖于固体的特性（例如表面自由能和形貌）。
使用液滴轮廓拟合方法对获得的图像进行分析，测定接触角和表面张力。
使用几种已知表面张力的液体进行接触角测试可以计算得到材料的表面自由能。
这些过程都是全自动化的，无需复杂的操作。
作为光学方法，光学接触角测量仪的测量精度取决于图片质量和分析软件。
佰欧林的光学接触角测量仪采用one-Attension软件，Attension光学接触角测量仪使用一个高质量的单色冷LED光源以使样品蒸发量降到很低。

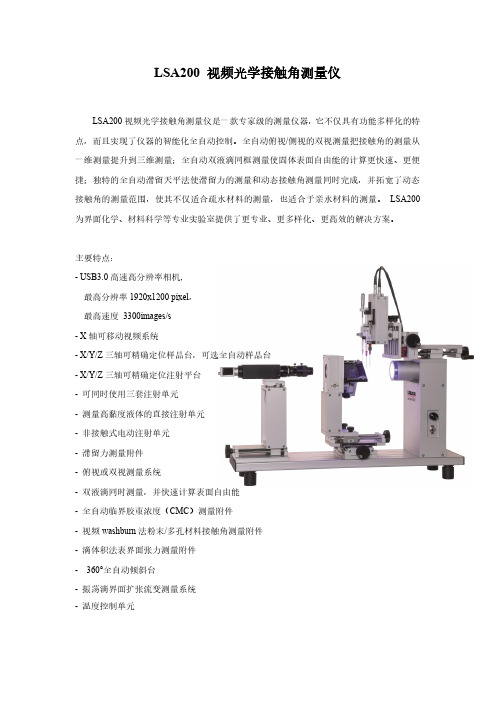

LSA200 视频光学接触角测量仪LSA200视频光学接触角测量仪是一款专家级的测量仪器，它不仅具有功能多样化的特点，而且实现了仪器的智能化全自动控制。
全自动俯视/侧视的双视测量把接触角的测量从一维测量提升到三维测量；全自动双液滴同框测量使固体表面自由能的计算更快速、更便捷；独特的全自动滞留天平法使滞留力的测量和动态接触角测量同时完成，并拓宽了动态接触角的测量范围，使其不仅适合疏水材料的测量，也适合于亲水材料的测量。
LSA200为界面化学、材料科学等专业实验室提供了更专业、更多样化、更高效的解决方案。
主要特点：- USB3.0高速高分辨率相机,最高分辨率1920x1200 pixel，最高速度3300images/s- X轴可移动视频系统- X/Y/Z三轴可精确定位样品台，可选全自动样品台- X/Y/Z三轴可精确定位注射平台- 可同时使用三套注射单元- 测量高黏度液体的直接注射单元- 非接触式电动注射单元- 滞留力测量附件- 俯视或双视测量系统- 双液滴同时测量，并快速计算表面自由能- 全自动临界胶束浓度（CMC）测量附件- 视频washburn法粉末/多孔材料接触角测量附件- 滴体积法表界面张力测量附件- 360°全自动倾斜台- 振荡滴界面扩张流变测量系统- 温度控制单元测量性能：* 测量静态接触角- 侧视测量静态接触角- 俯视测量静态接触角- 侧视+俯视双视测量静态接触角- 侧视测量弯曲基线静态接触角- 俯视测量弯曲基线静态接触角- 侧视测量单一纤维静态接触角* 测量动态接触角- 侧视针入法测量动态接触角- 侧视斜板法测量动态接触角- 侧视斜板法测量滚动角及滚动速度- 侧视斜板法测量滑动角及滑动速度- 俯视针入法测量动态接触角- 滞留天平法测量动态接触角- 视频washburn法测量粉末/多孔材料的动态接触角* 测量液体的表面/界面张力- 悬滴法测量液体的静态/动态表界面张力- 滴体积法测量动态表面张力- 液桥法测量表面/界面张力* 滞留天平法测量液固界面滞留力* 全自动测量临界胶束浓度（CMC）* 测量液体的界面粘弹属性和弛豫分析* 分析液体表面张力及其组成* 在线测量表面/界面张力* 记录吸收材料的吸收过程* 计算固体的表面自由能及其组成* 计算及分析粘附功技术参数：*视频系统可升级至更高速高分辨率系统中国组装对应型号为OSA200。
OCA操作手册Operating manualDataPhysics OCAVersion 1.4, EnglishFirmware-version from 1.11,Software-version from 1.2Release: November 1999All Rights, also of translation reserved.No part of this document may be reproduced in any form (print, photocopy, microfilm or any other process) or be processed, multiplied or distributed by any electronic means without the prior written approval of DataPhysics. This does not affect the exceptions expressly stated in Ё53, 54 UrhG.DataPhysics Instruments GmbH does not accept any kind of liability for technical or printing mistakes or defectiveness in this operating manual.We reserve the right to make changes to the content of this operating manual without prior announcement.The use of names, trade names, merchandise descriptions and such in this operating manual does not justify the assumption that such names may simply be used by anyone; often we are concerned with legally protected registered trademarks even if they are not marked as such.Text, graphics and layout Gerhard燤aierPrinted in Germany© Copyright 2019 by DataPhysics Instruments GmbH, Filderstadt®is a registered trademark of DataPhysics Instruments GmbH, Filderstadt® IBM and IBM-PC are registered trademarks of International Business Machine Corporation® Microsoft and Windows are registered trademarks of Microsoft CorporationDataPhysics Instrument GmbHRaiffeisenstra遝34D-70794 Filderstadtphone ++49 (0)711-770556-0fax ++49 (0)711-770556-99email info@dataphysics.de目录1.前言1.1遵守条约1.2安全警告1.3详细安全提示2.概要描述2.1关于本手册2.2应用2.3OCA系列的装置2.4测试方法和结果3.安装及设置3.1概述3.2检查清单和发货单3.3OCA的安装3.3.1 水平调节3.3.2计量针、计量单元的安装3.3.3标准样品台的安装3.3.4注射单元的安装3.3.5目镜测角仪的安装（OCA5/10）3.3.6电路连接3.4计算机的设置3.5软件的安装4.操作说明4.1操作概述4.2OCA的使用4.2.1样品台的固定4.2.2计量针的安装4.2.3灯的调整4.2.4图像镜头的调整5.测量5.1测试程序和方法5.2测量手册（OCA5/10）5.2.1Tan 方法5.2.2SCA10，表面自由能的计算5.3软件的使用5.3.1参数的选取5.3.2取线框的设置5.3.3动态跟踪功能5.3.4电影播放功能5.3.5坐滴法5.3.6悬滴法5.3.7薄片法5.3.8液体的分配5.3.9计算结果窗口5.3.10表面自由能的计算5.3.11液体基础数据库6.维护6.1概述6.2仪器的清洗6.3更换卤灯光源7.技术数据8.保证协议9.附件部分9.1所需的主要电线9.2其余部分9.3高速系统OCAH 200的设置9.4可选附件部分9.4.1SD-D9.4.2TFC 100.WORD完美格式.9.4.3TEC 3509.4.4TPC 1509.4.5玻璃样品池9.4.6TBA 60M9.4.7TBA 60E9.4.8WT 200M/300M9.4.9WT 200E/300E9.5 声明序言本操作手册适用于OCA系列所有型号的光学接触角测量仪。
OCA20视频接触角测量仪使用注意事项
1.开机
必须先打开主机开关，再打开SCA20操作软件，软件将自动识别OCA主机及其附件。
2.样品准备
浸润排气泡安装注射器
3.测量
●接触角的测量
必须使用SNS的注射针进行测量，超疏材料最好使用
SNS021/011的注射针。
静态接触角测量时，使用Sessile drop 进行计算
动态接触角测量时，使用Sessile drop (needle)进行计算
按键操作顺序：—————静态测量
———————动态测量
注意针尖不能触及固体样品
注意两条基线必须放在注射针口的下方
●表面/界面张力的测量
注意左侧两条基线必须放在注射针上，左侧第三条基线必须放
注射针口处
注意样品台上放置保护膜，以免样品台被腐蚀
注意液滴的大小越大越好，至少占视框的3/4
●计算固体表面自由能。
《视频光学接触角测量仪OCA操作手册》视频光学接触角测量仪OCA操作手册一开机顺序1打开电脑2打开水浴（选配）3打开温控附件（选配）4打开仪器主机5打开仪器软件二软件界面打开软件后，软件界面为软件界面点开键，会弹出操作窗口（下图红圈）操作窗口在此窗口中，我们从上往下可以依次看到Maintenance，Reference Run，Device Control，Automation这几个选项卡。
我们可以拖动它到屏幕右边。
Maintenance和Reference Run是对仪器进行维护用的，相当于回到出厂设置，我们基本上不用动它。
同样Automation这个选项我们也用不到。
我们用到的最多的是Device Control这个选项，我们可以看到有一些图标在此选项卡里。
配置不同的附件，就会有不同的功能，对应不同的图标。
在上图中，我们可以看到的图标有Dispense unit（注射单元窗口），Illumination（光源亮度），TBU90e（90°电动斜板附件），Temperature Sensor 1（温度探头1），Temperature Sensor 2（温度探头2），Temperature Sensor 3（温度探头3），Temperature Controller TEC 400（400°温控附件）。
根据不同的配置，图标也会不同。
三结果窗口打开结果窗口每次进行实验之前，不论是接触角实验还是表面张力实验，都需要打开一个结果窗口Result Collection Window。
它是用来收集结果处理数据用的，位置在File-New-Result Collection Window。
结果窗口结果窗口大致分为三个部分。
1.左边一栏是显示数据用的，显示的物理量可以根据需求调整。
步骤为：在空白处点击右键，选择Options，在弹出的窗口中，选择Display Colums。
左边的红圈里是可选的物理量，右边的红圈是会显示的物理量，通过中间的箭头选中。
视频光学接触角测量仪OCA操作手册一开机顺序1打开电脑2打开水浴（选配）3打开温控附件（选配）4打开仪器主机5打开仪器软件二软件界面打开软件后，软件界面为软件界面点开键，会弹出操作窗口（下图红圈）操作窗口在此窗口中，我们从上往下可以依次看到Maintenance，Reference Run，Device Control，Automation这几个选项卡。
我们可以拖动它到屏幕右边。
Maintenance和Reference Run是对仪器进行维护用的，相当于回到出厂设置，我们基本上不用动它。
同样Automation这个选项我们也用不到。
我们用到的最多的是Device Control这个选项，我们可以看到有一些图标在此选项卡里。
配置不同的附件，就会有不同的功能，对应不同的图标。
在上图中，我们可以看到的图标有Dispense unit（注射单元窗口），Illumination（光源亮度），TBU90e（90°电动斜板附件），Temperature Sensor 1（温度探头1），Temperature Sensor 2（温度探头2），Temperature Sensor 3（温度探头3），Temperature Controller TEC 400（400°温控附件）。
根据不同的配置，图标也会不同。
三结果窗口打开结果窗口每次进行实验之前，不论是接触角实验还是表面张力实验，都需要打开一个结果窗口Result Collection Window。
它是用来收集结果处理数据用的，位置在File-New-Result Collection Window。
结果窗口结果窗口大致分为三个部分。
1.左边一栏是显示数据用的，显示的物理量可以根据需求调整。
步骤为：在空白处点击右键，选择Options，在弹出的窗口中，选择Display Colums。
左边的红圈里是可选的物理量，右边的红圈是会显示的物理量，通过中间的箭头选中。
