spc中cp\cpk\ppk等等级标准作者: sea_kang(站内联系TA)收录: 2009-07-17 发布: 2009-07-17Cp、Cpk、Pp、Ppk过程能力计算及评价方法：1．稳定过程的能力指数Cp、Cpk计算及评价方法：（1）计算公式：K=2︱M-μ︱/T注：T=规格上限USL-规格下限LSL，规范中心M= （USL+LSL）/2，μ为过程输出中心。
（A. Cp = T / 6σ（当产品和/或过程特性为双边规格时）或Cpu（上稳定过程的能力指数）=（USL-μ）/3σ（当产品和/或过程特性为单边规时）Cpl（上稳定过程的能力指数）=（μ-LSL）/3σ（当产品和/或过程特性为单边规时）注：σ=R / d2 （ R 为全距之平均值，d2为系数，与抽样的样本大小n有关，当n = 4时，d2 = 2.059；当n = 5时，d2 = 2.3267）B. Cpk=min{ USL-μ, μ-LSL}/3σ=(1-K)*Cp当产品特性为单边规格时，Cpk值即以Cpu值或Cpl值计算，但需取绝对值；Cpk 值取Cpu值和Cpl值中的最小值。
(2) 等级评价及处理方法：等级 Cp值判断处理方法等级说明特级CP≥1.67过程能力过剩为提高质量，对关键项目再次缩小公差范围：为提高效率降低成本放宽波动幅度，减低设备等级。
Cp值当T与3σ的比越大，Cp值也越大，也就是说过程越稳定。
1级 1.67＞CP≥1.33过程能力充分不是关键项目时可：1.放宽波动幅度。
2.降低对材料的要求。
3.减少检验的频次。
2级 1.33＞CP≥1过程能力尚可必须用控制图或其他方法进行控制和监督：对产品按常规进行检验。
3级 1＞CP≥0.67过程能力不足分析散步大的原因，全数检查或增加检验频次。
4级 0.67＞ CP 过程能力严重不足停止继续加工，找出原因。
否则全数检查挑选出不合格品。
Cpk等级评价等级 Cpk值改进措施处理方法等级说明A Cpk≥1.67继续保持制程非常稳定，继续保持，当Cpk大于2倍时，可以考虑缩小规格。
製程特性依不同的工程規格其定義如下：。
等級處理原則無規格界限時Cp(Pp)＝＊＊＊Cpk(Ppk)＝＊＊＊Ca ＝＊＊＊單邊上限(USL) Cp(Pp)＝CPUCpk(Ppk)＝CPUCa ＝＊＊＊單邊下限(LSL) Cp(Pp)＝CPLCpk(Ppk)＝CPLCa ＝＊＊＊雙邊規格(USL, LSL) Cp(Pp)＝(USL－LSL)／6σCpk(Ppk)＝MIN(CPU,CPL)Ca ＝|平均值－規格中心|／(公差／2)谈到过程能力，首先得解释变异（或者叫波动），正是因为有了变异的存在，才出现了能力大小。
产生变异的原因可以归结为两种，一种是普通原因，一种是特殊的原因。
所谓的普通原因就是平时一直客观存在，对过程有一定的影响但不明显，而特殊因素则是偶然出现，对过程影响很大。
举例说明：在一个有空调的房间进行培训时，虽然空调可能是设定在25度，但由于房间内外温度存在差异，所以每时每刻都会有能量在和房间外进行交换，所以如果用足够精确的温度计测量房间的温度就会发现房间里的温度其实并不是恒定在25.000度，而是24.99,24.98,25.00,25.01…..在微小的在一定范围内进行变化，这时我们就说受到的是普通因素的影响，而如果有人推门进来，那么在这瞬间，房间内的温度会出现较大变化，此时我们说受到了普通因素和特殊因素两种影响。
过程只受普通因素影响的时候在控制图上表现为过程是受控的，如果有特殊原因的影响在控制图上会有异常点的出现。
所以我们如果用Cp和Cpk来衡量过程能力，前提是要过程稳定且数据是正态分布，而且数据应该在25组以上（建议最少不要低于20组，数据组越少采信结果的风险越大），也就是说计算Cp,Cpk只考虑过程受普通因素的影响。
计算公式为：Cp=(usl-lsl)/6σ;1、Cpk=(1-k)Cp;k=|u-M|/(usl-lsl)/2;2、Cpk=min{(usl-u)/3σ ,(u-lsl)/3σ };注释：usl为上规格线，lsl 为下规格线，u为实际测得的平均值，M为上下规格的中心点，K值表示的意思是实际平均值偏离中心值的程度，此时的即为只考虑普通因素产生的变异，通常根据控制图的不同采用Rbar/d2,或者Sbar/C4,在minitab里有三种不同的估算方法。

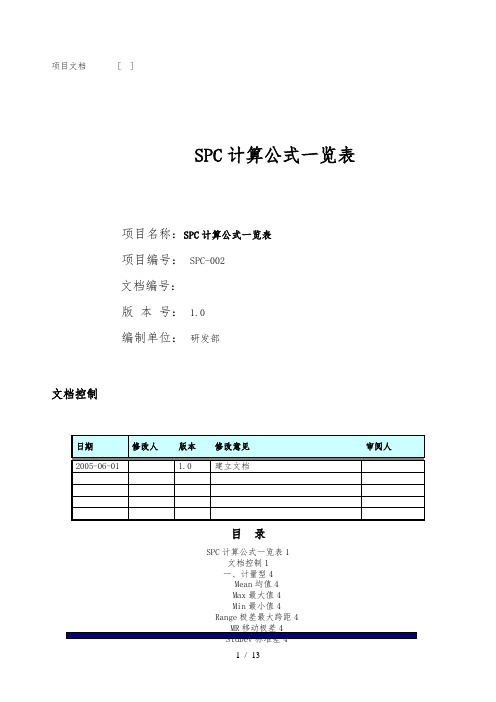

项目文档 [ ]SPC计算公式一览表项目名称：SPC计算公式一览表项目编号：SPC-002文档编号：版本号： 1.0编制单位：研发部文档控制目录SPC计算公式一览表1文档控制1一、计量型4Mean均值4Max最大值4Min最小值4Range极差最大跨距4Sigma5UCL、CL、LCL上控制限、中心限、下控制限（计量型）5Cp过程能力指数6Cmk机器能力指数6Cr过程能力比值6Cpl下限过程能力指数6Cpu上限过程能力指数6Cpk修正的过程能力指数7k：偏移系数7Pp过程性能指数7Pr过程性能比值7Ppu上限过程性能指数7Ppl下限过程性能指数7Ppk修正的过程性能指数7Cpm目标能力指数7Ppm目标过程性能指数8Zu(Cap)规格上限Sigma水平8Zl(Cap)规格下限Sigma水平8Zu(Perf)8Zl(Perf)8Fpu(Cap)超出控制上限机率8Fpl(Cap)超出控制下限机率8Fp (Cap)超出控制界线的机率8Fpu(Perf)8Fpl(Perf)9Fp (Perf)9Skewness偏度，对称度9Kurtosis峰度9二、计数型9Mean均值9Max10Min10Range极差10StdDev标准差10UCL、CL、LCL上控制限、中心限、下控制限（计件型、计点型）11三、DPMO11四、相关分析11五、正态分布函数Normsdist(z)12六、综合能力指数分析12一、计量型输入参数：x：参与计算的样本值ChartType：图形编号，1均值极差;2均值标准差;3单值移动极差;8直方图USL：规格上限LSL：规格下限Target：目标值，在公式中简写为TMr_Range：移动跨距：估计sigma计算出：n：样本总数：所有样本的平均值注意：1、设置常量NOTVALID=-99999，如统计量计算不出，则返回该常量Mean均值子组数中的所有均值(字段名叫取值)的总平均值Max最大值子组数中最大的均值Min最小值子组数中最小的均值Range极差最大跨距MR移动极差本子组取值与上一子组的差值绝对值StdDev标准差例:X1=2,X2=4,X3=6,X4=4,求Sigma1、极差估计2、标准差估计当子组容量在25以时可查表得到的值，当子组容量大于25时可用公式：3、计算4、组波动UCL、CL、LCL上控制限、中心限、下控制限（计量型）1、均值-极差控制图（- R）均值控制图极差控制图UCL= UCL=LCL= LCL=CL= CL=其中：3是指控制标准差倍数2、均值-标准差控制图（-S）均值控制图标准差控制图UCL= UCL=LCL= LCL=CL= CL=其中：3是指控制标准差倍数3、单值-移动极差控制图（X-Rs）单值控制图极差控制图UCL= UCL=LCL= LCL=CL= CL=其中：3是指控制标准差倍数Cp过程能力指数（短期）过程能力，即工序的能力（Process Capbility，PC），是指过程加工质量方面的能力。
SPC所有公式详细解释及分析SPC统计制程管制计量值管制图： Xbar-R(平均-全距)、Xbar-S(平均-标准差)、X-MR(个别值-移动全距)、EWMA、CUSUM等管制图。
计数值管制图：不良率p、不良数np、良率1-p、缺点数c、单位缺点数u等管制图。
常用分析工具：直方图、柏拉图、散布图、推移图、%GRR...等。
公式解说制程能力指数制程能力分析制程能力研究在于确认这些特性符合规格的程度，以保证制程成品不符规格的不良率在要求的水准之上，作为制程持续改善的依据。
制程能力研究的时机分短期制程能力研究及长期制程能力研究，短期着重在新产品及新制程的试作、初期生产、工程变更或制程设备改变等阶段；长期以量产期间为主。
制程能力指针 Cp 或 Cpk 之值在一产品或制程特性分配为常态且在管制状态下时，可经由常态分配之机率计算，换算为该产品或制程特性的良率或不良率，同时亦可以几 Sigma 来对照。
计数值统计数据的数量表示缺点及不良(Defects VS. Defectives)缺点代表一单位产品不符要求的点数，一单位产品不良可能有一个缺点或多个缺点，此为计点的品质指针。
例如描述一匹布或一铸件的品质，可用每公尺棉布有几个疵点，一铸件表面有几个气孔或砂眼来表达，无尘室中每立方公尺含微粒之个数，一片PCB有几个零件及几个焊点有缺点，一片按键有几个杂质、包风、印刷等缺点，这些都是以计点方式表示一单位产品的特性值。
不良代表一单位产品有不符要求的缺点，可能有一个或一个以上，此将产品分类为好与坏、良与不良及合格与不合格等所谓的通过－不通过(Go-NoGo)的衡量方式称为计件的品质指针。
例如单位产品必须以二分法来判定品质，不良的单位产品必须报废或重修，这是以计件方式来表示一单位产品的特值。
每单位缺点数及每百万机会缺点数(DPU VS. DPMO)一单位产品或制程的复杂程度与其发生缺点的机会有直接的关系，越复杂容易出现缺点；反之越简单越不容易出现缺点。
