(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920188456.3(22)申请日 2019.02.06(73)专利权人 曲娟娟地址 266700 山东省青岛市平度市李园街道办事处青岛路351号(72)发明人 曲娟娟　黄海龙　张俊　程高娃　胡铭卿　(51)Int.Cl.E04H 17/14(2006.01)(54)实用新型名称一种新型园林栅栏(57)摘要本实用新型提供一种新型园林栅栏，包括两横杆首位两端分别经由连接件与一立杆连接，上下两所述横杆上分别均布有若干上下对齐的方形的卡槽，方管内部设有一通孔，所述通孔内部设有一弹簧，所述通孔上下端部开口处分别伸入一卡销，所述卡销伸入到所述卡槽内部，所述卡销上设有一槽口，所述方管上下端部分别设有一与所述槽口对齐的通孔，螺钉穿过所述槽口将所述方管、卡销连接为一体，紧固螺钉与所述槽口上的螺纹孔螺纹连接将所述卡销固定在所述横杆上，本实用新型长方体形状卡销在弹簧弹力作用下自定卡紧到卡槽内部，连接牢固，不会发生旋转，拆卸时仅需拆卸下两个螺钉，向下按压方管拔下卡槽即可，具有安装效率高，拆卸维护方便的特点。

权利要求书1页 说明书2页 附图2页CN 209780422 U 2019.12.13C N 209780422U权　利　要　求　书1/1页CN 209780422 U1.一种新型园林栅栏，其特征在于，包括立杆（1）、连接件（2）、卡槽（3）、方管（4）、紧固螺钉（5）、弹簧（6）、槽口（7）、卡销（8）、螺钉（9）、通孔（10）和横杆（11）；两横杆（11）首位两端分别经由连接件（2）与一立杆（1）连接，上下两所述横杆（11）上分别均布有若干上下对齐的方形的卡槽（3），方管（4）内部设有一通孔（10），所述通孔（10）内部设有一弹簧（6），所述通孔（10）上下端部开口处分别伸入一卡销（8），所述卡销（8）伸入到所述卡槽（3）内部，所述卡销（8）上设有一槽口（7），所述方管（4）上下端部分别设有一与所述槽口（7）对齐的通孔，螺钉（9）穿过所述槽口（7）将所述方管（4）、卡销（8）连接为一体，紧固螺钉（5）与所述槽口（7）上的螺纹孔螺纹连接将所述卡销（8）固定在所述横杆（11）上。

专利名称：一种新型防护护栏专利类型：发明专利
发明人：戴学树
申请号：CN201510903624.9申请日：20151209
公开号：CN106854950A
公开日：
20170616
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型防护护栏，包括若干个安装底座；所述每个安装底座上均设置一个防护立柱；所述相邻的防护立柱之间连接有若干个横向防护杆；其特征在于：所述的横向防护杆的上端面设置有放置槽；所述放置槽内安装有竖向防护杆。

本发明的原始状态是只有横向防护栏的护栏，通过在横向防护栏上设置可以收放的竖向防护栏，这样在需要防护密度较大的情况下，将竖向防护栏从放置槽中旋出，其端部的下锁片与上级防护栏上的下锁片位置对应，锁孔对准后可以通过锁具或者铁丝拧紧即可，而当只需要横向防护栏的时候，只需要将竖向防护栏旋入放置槽中即可，根据实际情况可以调节，因此使用起来非常的方便。

申请人：江苏蓝天环保集团股份有限公司
地址：224400 江苏省盐城市阜宁县环保滤料产业园18号
国籍：CN
更多信息请下载全文后查看。

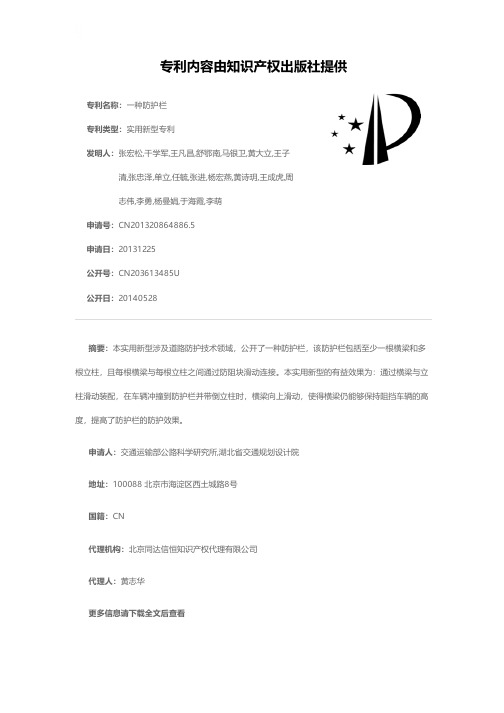

专利名称：一种防护栏
专利类型：实用新型专利
发明人：张宏松,干学军,王凡昌,舒鄂南,马银卫,黄大立,王子清,张忠泽,单立,任毓,张进,杨宏燕,黄诗玥,王成虎,周
志伟,李勇,杨曼娟,于海霞,李萌
申请号：CN201320864886.5
申请日：20131225
公开号：CN203613485U
公开日：
20140528
专利内容由知识产权出版社提供
摘要：本实用新型涉及道路防护技术领域，公开了一种防护栏，该防护栏包括至少一根横梁和多根立柱，且每根横梁与每根立柱之间通过防阻块滑动连接。

本实用新型的有益效果为：通过横梁与立柱滑动装配，在车辆冲撞到防护栏并带倒立柱时，横梁向上滑动，使得横梁仍能够保持阻挡车辆的高度，提高了防护栏的防护效果。

申请人：交通运输部公路科学研究所,湖北省交通规划设计院
地址：100088 北京市海淀区西土城路8号
国籍：CN
代理机构：北京同达信恒知识产权代理有限公司
代理人：黄志华
更多信息请下载全文后查看。

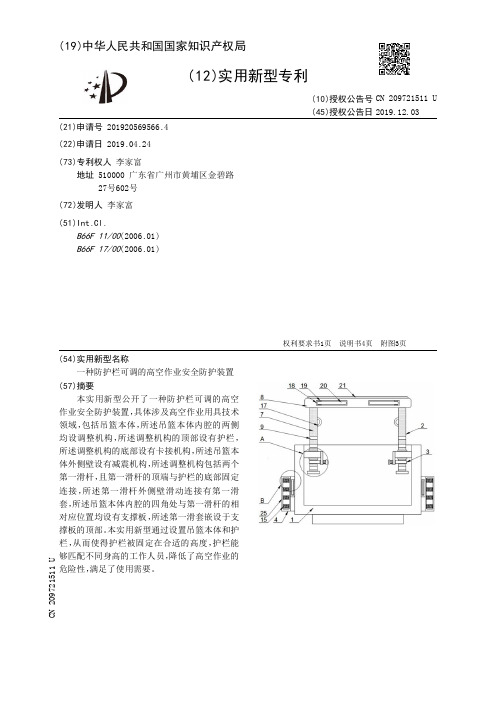

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920569566.4(22)申请日 2019.04.24(73)专利权人 李家富地址 510000 广东省广州市黄埔区金碧路27号602号(72)发明人 李家富　(51)Int.Cl.B66F 11/00(2006.01)B66F 17/00(2006.01)(54)实用新型名称一种防护栏可调的高空作业安全防护装置(57)摘要本实用新型公开了一种防护栏可调的高空作业安全防护装置，具体涉及高空作业用具技术领域，包括吊篮本体，所述吊篮本体内腔的两侧均设调整机构，所述调整机构的顶部设有护栏，所述调整机构的底部设有卡接机构，所述吊篮本体外侧壁设有减震机构，所述调整机构包括两个第一滑杆，且第一滑杆的顶端与护栏的底部固定连接，所述第一滑杆外侧壁滑动连接有第一滑套，所述吊篮本体内腔的四角处与第一滑杆的相对应位置均设有支撑板，所述第一滑套嵌设于支撑板的顶部。

本实用新型通过设置吊篮本体和护栏，从而使得护栏被固定在合适的高度，护栏能够匹配不同身高的工作人员，降低了高空作业的危险性，满足了使用需要。

权利要求书1页 说明书4页 附图3页CN 209721511 U 2019.12.03C N 209721511U权　利　要　求　书1/1页CN 209721511 U1.一种防护栏可调的高空作业安全防护装置，包括吊篮本体（1），其特征在于：所述吊篮本体（1）内腔的两侧均设调整机构（2），所述调整机构（2）的顶部设有护栏（8），所述调整机构（2）的底部设有卡接机构（3），所述吊篮本体（1）外侧壁设有减震机构（4）；所述调整机构（2）包括两个第一滑杆（7），且第一滑杆（7）的顶端与护栏（8）的底部固定连接，所述第一滑杆（7）外侧壁滑动连接有第一滑套（6），所述吊篮本体（1）内腔的四角处与第一滑杆（7）的相对应位置均设有支撑板（5），所述第一滑套（6）嵌设于支撑板（5）的顶部，所述第一滑杆（7）的底端设有顶块（16）；所述卡接机构（3）包括连接板（12），所述连接板（12）的侧板贯穿嵌设有第二滑套（11），所述第二滑套（11）内滑动连接有第二滑杆（10），所述第一滑杆（7）的侧面开设有若干卡孔（9），所述第二滑杆（10）卡接在卡孔（9）内，所述第二滑杆（10）远离卡孔（9）的一端设有把手（14）；所述减震机构（4）包括海绵垫（25），所述海绵垫（25）内腔的两侧均设有连接块（24），所述连接块（24）的底部设有定位杆（23），所述吊篮本体（1）的两侧均设有卡座（22），所述定位杆（23）套设在卡座（22）内。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920252273.3(22)申请日 2019.02.27(73)专利权人 北京建工建筑产业化投资建设发展有限公司地址 101320 北京市顺义区仁和镇高顺云港新能科技园2号楼(72)发明人 张永辉　矣庆贺　汪芳弟　曹跃冲　赵丽冕　李春晓　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.E04G 21/32(2006.01)(54)实用新型名称一种临边防护网及其安装卡具(57)摘要本实用新型涉及一种临边防护网及其安装卡具，其中临边防护网的安装卡具包括夹具部和挂环，夹具部用于与临边钢梁固定；夹具部包括卡件和截面呈U型结构的本体；本体包括能够分别位于临边钢梁两侧的第一侧壁和第二侧壁卡件与第一侧壁连接，且卡件能够相对于第二侧壁移动以夹紧或脱离临边钢梁；挂环固设于夹具部朝向卡件的一侧并用于连接安全网。

该临边防护网的安装卡具能够方便快速的拆装临边防护网，避免对后期的装饰装修施工造成影响。

权利要求书1页 说明书4页 附图2页CN 209780302 U 2019.12.13C N 209780302U权　利　要　求　书1/1页CN 209780302 U1.一种临边防护网的安装卡具，其特征在于，包括夹具部和挂环(3)，所述夹具部用于与临边钢梁(6)固定；所述夹具部包括卡件和截面呈U型结构的本体(1)，所述本体(1)包括能够分别位于所述临边钢梁(6)两侧的第一侧壁(11)和第二侧壁(12)，所述卡件与所述第一侧壁(11)连接，且所述卡件能够相对于所述第二侧壁(12)移动以夹紧或脱离所述临边钢梁(6)；所述挂环(3)固设于所述夹具部朝向所述卡件的一侧并用于连接安全网。

2.根据权利要求1所述的临边防护网的安装卡具，其特征在于，所述卡件为螺栓(2)，所述第一侧壁(11)设有与所述螺栓(2)相适配的螺纹孔结构。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920268589.1(22)申请日 2019.03.04(73)专利权人 重庆金科建筑设计研究院有限公司地址 400020 重庆市江北区建新南路16号西普大厦10层6、8号(72)发明人 方明富　唐中荣　李抗　丁鹏　蓝鹏　汪星圩　祝飞水　杨洵　张汪洋　许多　(74)专利代理机构 重庆蕴博君晟知识产权代理事务所(普通合伙) 50223代理人 田东阳(51)Int.Cl.E04H 17/14(2006.01)E04F 11/18(2006.01)(54)实用新型名称一种便于收纳的防护栏(57)摘要本实用新型公开了一种便于收纳的防护栏，包括两条相互平行的上栏杆和下栏杆，以及相互平行的若干格栅杆；上栏杆和下栏杆分别沿其长度方向设置一通槽，上栏杆通槽开口一侧和下栏杆通槽开口一侧相对设置；上栏杆的槽帮与下栏杆的槽帮相互交错设置，在上栏杆和下栏杆上相邻交错设置的槽帮之间具有三个间隙；格栅杆设置在间隙内，其上端与上栏杆的槽帮铰接，其下端与下栏杆的槽帮铰接；相邻三个格栅杆为一组，且分别布置在不同间隙内，若干格栅杆按该组方式沿防护栏长度方向依次布置，沿防护栏长度方向的相邻格栅杆之间等距；上栏杆和下栏杆通过格栅杆摆动可相互嵌合收纳为一盒体。

本实用新型的便于收纳的防护栏结构简单，运输、安装以及收纳方便。

权利要求书1页 说明书4页 附图3页CN 209723834 U 2019.12.03C N 209723834U权　利　要　求　书1/1页CN 209723834 U1.一种便于收纳的防护栏，其特征在于，包括两条相互平行的上栏杆和下栏杆，以及相互平行的若干格栅杆；所述上栏杆和下栏杆分别沿其长度方向设置一通槽，所述上栏杆通槽开口一侧和下栏杆通槽开口一侧相对设置；所述上栏杆的槽帮与下栏杆的槽帮相互交错设置，在上栏杆和下栏杆上相邻交错设置的槽帮之间具有三个间隙；所述格栅杆设置在间隙内，其上端与上栏杆的槽帮铰接，其下端与下栏杆的槽帮铰接；相邻三个格栅杆为一组，且分别布置在不同间隙内，若干所述格栅杆按该组方式沿防护栏长度方向依次布置，沿防护栏长度方向的相邻所述格栅杆之间等距；所述上栏杆和下栏杆通过格栅杆摆动可相互嵌合收纳为一盒体。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920370533.7(22)申请日 2019.03.21(73)专利权人 鑫洲控股集团有限公司地址 330000 江西省南昌市南昌县南新乡人民政府(72)发明人 王婷　(74)专利代理机构 北京权智天下知识产权代理事务所(普通合伙) 11638代理人 王新爱(51)Int.Cl.E04H 17/16(2006.01)E04H 17/20(2006.01)E04H 17/22(2006.01)E01F 9/619(2016.01)E01F 9/669(2016.01)F16F 15/08(2006.01)(54)实用新型名称一种建筑用防护栏(57)摘要本实用新型公开了一种建筑用防护栏，包括两个底座，底座顶端固定安装有立柱，两个立柱之间固定均匀固定连接有三个挡板，挡板一侧设置有减震板，减震板一侧固定安装有橡胶板，减震板另一侧均匀整齐固定连接有六个滑杆，本装置与车辆外壳发生碰撞时，车辆外壳首先与橡胶板接触，这样车辆得到初步的缓冲，随即冲击力就会挤压减震板，这样减震板会压缩减震弹簧，这样通过减震弹簧又一次得到缓冲，使得车辆受损程度减少，设置有顶杆，顶杆卡住棘齿，使滑杆不会因为减震弹簧的弹力而复位，从而保证了车辆不会受到减震弹簧复位时的二次伤害，从而减小了损失，通过把手旋转螺纹杆控制顶杆是否卡住棘齿，从而使本装置操作起来简单方便，省时省力。

权利要求书1页 说明书3页 附图2页CN 209799568 U 2019.12.17C N 209799568U权　利　要　求　书1/1页CN 209799568 U1.一种建筑用防护栏，包括两个底座(1)，所述底座(1)顶端固定安装有立柱(2)，两个立柱(2)之间固定均匀固定连接有三个挡板(3)，其特征在于：所述挡板(3)一侧设置有减震板(5)，所述减震板(5)一侧固定安装有橡胶板(4)，所述减震板(5)另一侧均匀整齐固定连接有六个滑杆(7)，六个滑杆(7)均匀分为两组，两组滑杆(7)分别对称设置，所述挡板(3)上对称设置有两个通孔(6)，所述通孔(6)与滑杆(7)轴心相对设置，相对应的两个滑杆(7)相对侧壁上分别固定安装有棘齿(9)，所述滑杆(7)另一端穿过通孔(6)，所述通孔(6)穿过通孔(6)一端固定安装有挡块(10)，所述滑杆(7)上套有减震弹簧(8)，所述减震弹簧(8)设置在挡板(3)与减震板(5)之间，所述挡板(3)上固定安装有两个相互对称的传动箱(11)，所述传动箱(11)两侧内壁之间中央处旋转连接有转轴(17)，所述转轴(17)上固定安装有锥齿轮(18)，所述锥齿轮(18)设置在传动箱(11)内，所述转轴(17)一端穿出传动箱(11)侧壁与旋转块(12)一端固定连接，所述旋转块(12)与棘齿(9)相对的一侧侧壁上固定安装有套筒(13)，所述套筒(13)内滑动连接有滑块(15)，所述套筒(13)内设有减震弹簧(8)，所述减震弹簧(8)一端与滑块(15)一端固定连接，所述减震弹簧(8)另一端与套筒(13)内壁一侧固定连接，所述滑块(15)另一端固定连接有顶杆(16)，所述顶杆(16)另一端穿出套筒(13)并伸入相邻两个棘齿(9)之间，所述顶杆(16)穿出套筒一端呈弧形状，两个传动箱(11)内螺接有同一根螺纹杆(19)，所述螺纹杆(19)分别与两个传动箱(11)内的锥齿轮(18)啮合，所述螺纹杆(19)一端固定安装有把手(20)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484746.2(22)申请日 2019.04.11(73)专利权人 陕西理工大学地址 723000 陕西省汉中市汉台区东一环路1号(72)发明人 郭泽康　(74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 周丹(51)Int.Cl.E04H 17/14(2006.01)E04H 17/20(2006.01)E04H 17/22(2006.01)(54)实用新型名称一种可调式建筑施工用防护栏(57)摘要本实用新型公开了一种可调式建筑施工用防护栏，包括固定竖杆和活动竖杆，固定竖杆顶部固定安装固定横杆，固定横杆靠近活动竖杆的一端端面开有卡槽，活动竖杆顶部固定安装活动横杆，活动横杆滑动卡接在卡槽内，固定横杆和活动横杆相靠近的一端安装有调节锁止机构，固定竖杆和活动竖杆相靠近的一侧固定安装有U型座，U型座间安装有活动链。

活动竖杆通过活动横杆连接固定横杆，通过调节锁止机构快速调节活动横杆在卡槽内的位置并进行锁定，从而调节活动竖杆和固定竖杆间距，快速改变防护栏长度，且活动链长度随之变化，对活动横杆和固定横杆下方的空间进行阻拦，调节快速，使用方便。

权利要求书1页 说明书3页 附图3页CN 209760982 U 2019.12.10C N 209760982U权　利　要　求　书1/1页CN 209760982 U1.一种可调式建筑施工用防护栏，包括固定竖杆(1)和活动竖杆(2)，其特征在于：所述固定竖杆(1)顶部固定安装固定横杆(3)，所述固定横杆(3)靠近活动竖杆(2)的一端端面开有卡槽(4)，所述活动竖杆(2)顶部固定安装活动横杆(5)，所述活动横杆(5)滑动卡接在卡槽(4)内，所述固定横杆(3)和活动横杆(5)相靠近的一端安装有调节锁止机构(6)，所述固定竖杆(1)和活动竖杆(2)相靠近的一侧均固定安装有U型座(7)，所述U型座(7)间安装有活动链(8)，所述活动链(8)包括第一连杆(81)和第二连杆(82)，多根所述第二连杆(82)交叉分布，且第二连杆(82)交叉部位通过销轴铰接，靠近所述固定竖杆(1)和活动竖杆(2)的第二连杆(82)铰接第一连杆(81)的一端，所述第一连杆(81)的另一端铰接在U型座(7)内。
