中轩牌~接线步骤

电脑主机内部所有接线连接方法主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

图1电源开关市电输入插口PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

图 2 电视棒 PS/2 接口USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB 接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口 1和串口 2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近 COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号（图3）。

图3Line in 接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是 MM喜欢的颜色，而聊天也是 MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图 4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

15个针脚，可连接游戏摇杆、方向盘、二合一的双人游 戏手柄以及专业的 MIDI 键盘和电子琴。

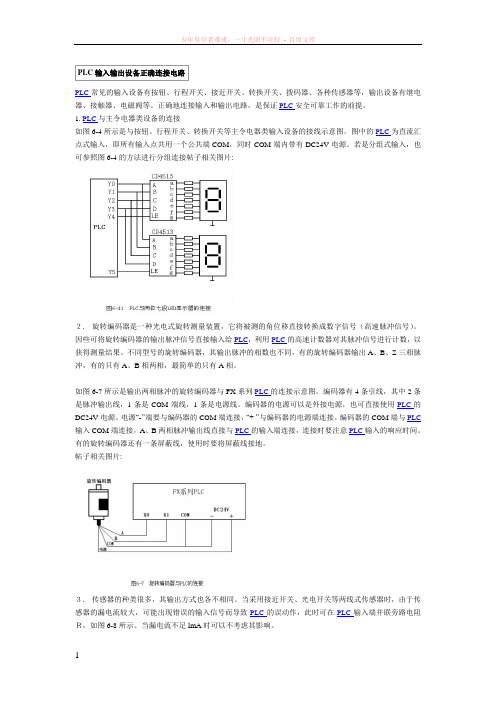

PLC输入输出设备正确连接电路PLC常见的输入设备有按钮、行程开关、接近开关、转换开关、拨码器、各种传感器等，输出设备有继电器、接触器、电磁阀等。

正确地连接输入和输出电路，是保证PLC安全可靠工作的前提。

1. PLC与主令电器类设备的连接如图6-4所示是与按钮、行程开关、转换开关等主令电器类输入设备的接线示意图。

图中的PLC为直流汇点式输入，即所有输入点共用一个公共端COM，同时COM端内带有DC24V电源。

若是分组式输入，也可参照图6-4的方法进行分组连接帖子相关图片:２.旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。

因些可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。

不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。

如图6-7所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。

编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。

编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。

电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。

编码器的COM端与PLC 输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。

有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。

帖子相关图片:３.传感器的种类很多，其输出方式也各不相同。

当采用接近开关、光电开关等两线式传感器时，由于传感器的漏电流较大，可能出现错误的输入信号而导致PLC的误动作，此时可在PLC输入端并联旁路电阻Ｒ，如图6-8所示。

当漏电流不足lmA时可以不考虑其影响。

帖子相关图片:式中：I为传感器的漏电流（mA），UOFF为PLC输入电压低电平的上限值（V），RC为PLC的输入阻抗（KΩ），RC的值根据输入点不同有差异。

中间继电器接线方法
中间继电器接线方法如下：
1. 首先，确定中间继电器的输入端和输出端。

通常，中间继电器具有一个控制端和一个或多个输出端。

2. 将控制信号接入中间继电器的控制端。

这可以通过将控制信号的正极连接到继电器的触点，将控制信号的负极连接到继电器的公共端来完成。

3. 将需要控制的设备或电路的输入信号接入中间继电器的输出端。

这意味着将这些信号的正极连接到继电器的触点，将信号的负极连接到继电器的公共端。

4. 确保使用正确的电缆或导线连接所有的继电器端点。

这样可以确保信号传输的稳定和可靠。

5. 测试继电器连接的有效性。

这可以通过使用适当的测试设备或直接观察连接设备或电路的运行情况来完成。

请确保遵循相关安全操作规程，并根据具体的继电器型号和规格遵循制造商的安装指南。

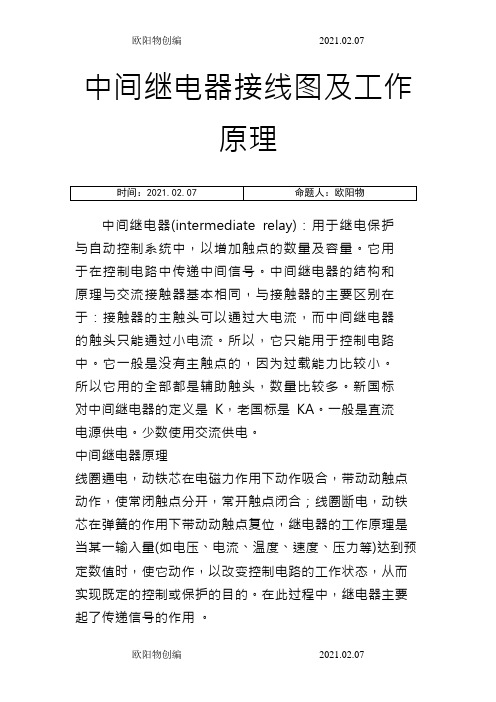

中间继电器接线图及工作原理中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。

新国标对中间继电器的定义是K，老国标是KA。

一般是直流电源供电。

少数使用交流供电。

中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。

在此过程中，继电器主要起了传递信号的作用。

中间继电器组成部分中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1.整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。

继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便2.常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。

与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。

3.中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。

中间继电器的作用一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。

烟感器，带地址的两根控制线，需要供电的加两跟24V电源线声光报警器，两根电源线至输出模块报警按钮，两根控制线至输入模块输入模块，两根线至消防主机控制线，两根线至24V电源（可选），两根线至被监视设备输出模块，两根线至消防主机控制线，两根线至24V电源，两根线至被控制设备消防联动泵，按钮两根线至消防泵控制器启动，两根线至泵房启动监视，泵房两根线至监视模块监视启泵状态，两根线至控制模块联动启泵现在各厂家报警系统均采用两总线制布线方式，也就是两棵线上可并联多个报警设备（烟感、温感、手报等），根据各厂家回路容量的不同可能这两根线所连接设备最大数量也不一样(例如：海湾回路容量242点，其他厂家有96点的，有256点的等）多线制是针对于总线制来说的，我们国家消防规范有规定，对于一些重要的设备（如：消火栓泵、喷淋泵、排烟机等）必须用多线制进行控制，也就是每台设备必须有单独的控制线与消防主机相连接，这样即使某个设备的线路出现了故障或被火烧短也不会影响其他设备的使用。

总线制布线方式的优点：布线简单，施工方便，工程造价低缺点：一旦某处线路有问题可能会影响一段线路（也可能整个回路）上的设备不能正常工作多线制优点：一处线路有问题不会影响其他设备的正常工作缺点：布线复杂，工程造价高在常用的N+1多线制系统中,一条是公用地线,另外13条作为每个消防风机各自的信号线.发生火灾时,消防中心通过远程信号先打开排烟阀,然后联动排烟风机和补风机运行.总线制的线路是数字电路,每个探头等报警设备都有一个独立的地址码,系统每个一段时间(约10多秒)对整个系统进行一次巡检,当一个探头发出报警信号是,系统就根据地址确定是哪个具体位置报警.总线制只要一对线来连接这些探头,这对线既提供24V电源又通过数据,所以只要一对线(和程控电话类似).多线是对某些特别重要的消防联动设备如排烟风机、正压送风机、消火栓泵、喷淋泵等设备采取一对一控制和信号反馈，这些设备都必须单独敷设多芯（一般为4芯或者7芯）控制电缆，从消控室到每一个设备的控制箱。

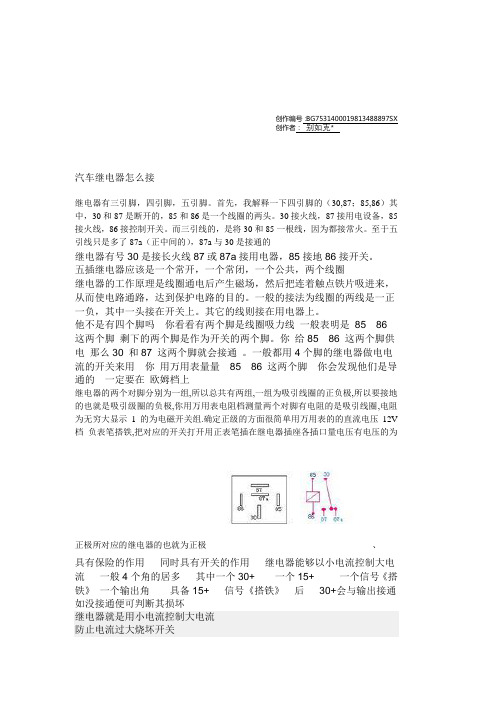

创作编号：BG7531400019813488897SX创作者：别如克*汽车继电器怎么接继电器有三引脚，四引脚，五引脚。

首先，我解释一下四引脚的（30,87；85,86）其中，30和87是断开的，85和86是一个线圈的两头。

30接火线，87接用电设备，85接火线，86接控制开关。

而三引线的，是将30和85一根线，因为都接常火。

至于五引线只是多了87a（正中间的），87a与30是接通的继电器有号30是接长火线87或87a接用电器，85接地86接开关。

五插继电器应该是一个常开，一个常闭，一个公共，两个线圈继电器的工作原理是线圈通电后产生磁场，然后把连着触点铁片吸进来，从而使电路通路，达到保护电路的目的。

一般的接法为线圈的两线是一正一负，其中一头接在开关上。

其它的线则接在用电器上。

他不是有四个脚吗你看看有两个脚是线圈吸力线一般表明是85 86 这两个脚剩下的两个脚是作为开关的两个脚。

你给85 86 这两个脚供电那么30 和87 这两个脚就会接通。

一般都用4个脚的继电器做电电流的开关来用你用万用表量量85 86 这两个脚你会发现他们是导通的一定要在欧姆档上继电器的两个对脚分别为一组,所以总共有两组,一组为吸引线圈的正负极,所以要接地的也就是吸引级圈的负极,你用万用表电阻档测量两个对脚有电阻的是吸引线圈,电阻为无穷大显示1的为电磁开关组.确定正级的方面很简单用万用表的的直流电压12V 档负表笔搭铁,把对应的开关打开用正表笔插在继电器插座各插口量电压有电压的为正极所对应的继电器的也就为正极、具有保险的作用同时具有开关的作用继电器能够以小电流控制大电流一般4个角的居多其中一个30+ 一个15+ 一个信号《搭铁》一个输出角具备15+ 信号《搭铁》后30+会与输出接通如没接通便可判断其损坏继电器就是用小电流控制大电流防止电流过大烧坏开关汽车上继电器一般不是有4个脚么？下面有话图案一般看就能看明白一个线圈一个开关线圈和开关的两端分别就是4个引出脚你把线圈对应的管脚用线接到蓄电池上用万用表电阻档测量另外2个引出脚（就是开关的2个引出脚）再线圈通电的时候电阻应该很小就几欧姆甚至更小线圈断电的时候电阻是无穷大还有就是线圈连接蓄电池的时候能听到啪啪啪的响声这个是触电闭合的声音~！小电流控制大电流也可做开关作用。

六孔中途开关的接线原理
六孔中途开关的接线原理是通过连接导线和开关来实现对电路的控制。

中途开关具有三个插孔和三个孔，其中一个插孔是常电源插孔，另外两个是控制插孔。

下面介绍它们的接线原理：
1. 常电源插孔（L、N）：将电源的火线（L线）和零线（N线）连接到中途开关的常电源插孔上。

这样做可以将电源直接引入开关，保证电路正常供电。

2. 第一个控制插孔（COM1、NO1）：将需要控制的电器设备的火线（L线）连接到中途开关的COM1插孔上，再将NO1插孔与电器设备的零线（N线）相连接。

这样，在开关关闭时，NO1插孔与COM1插孔之间不通电；而在开关打开时，它们之间会连接通电。

通过这样的连接方式，可以实现对电器设备的控制。

3. 第二个控制插孔（COM2、NO2）：同样地，将需要控制的电器设备的火线（L 线）连接到中途开关的COM2插孔上，再将NO2插孔与电器设备的零线（N 线）相连。

这样，在第一个控制插孔无法满足控制需求时，可以通过第二个控制插孔来实现另一种控制方式。

通过以上的接线原理，中途开关可以控制多个电器设备的开关状态，以便实现对电路的灵活控制。

中控开关安装接线教程中控开关是一种可以实现集中控制智能家居设备的开关，通过远程控制可以方便地打开、关闭和调节各种家电、照明等设备。

接下来是中控开关的安装接线教程。

材料准备：-中控开关-彩电线（或者其他4芯线）-铁锤-螺丝刀-绝缘胶带-盒子螺丝步骤一：断电在进行任何电气工作之前，我们必须确保断掉电源。

找到房屋的主断路器，打开盖子并关闭主断路器开关。

这样可以确保电路不会有电流通过。

步骤二：确定位置在选择中控开关的位置时，要考虑到方便使用和美观。

在墙上使用铅笔标记开关的位置。

步骤三：打孔使用锤子和凿子轻轻打孔将中控开关的安装盒固定在墙上。

确保孔的深度适合开关的安装盒，并确保安装盒牢固地固定在墙上。

步骤四：接线首先，将房间的主电源线剥去外鞘，露出四个独立的导线。

然后，将导线分为两组。

通常，一组导线是蓝色、黑色和黄绿色（中性线、火线和接地线），另一组导线是红色。

将红色导线从中控开关的连接孔中穿过，将剥去外鞘的导线末端插入相应的导线孔，然后用螺丝刀旋转固定螺母。

确保螺母紧固，以确保导线的良好连接。

这样，红色导线与中控开关的连接就完成了。

步骤五：测试在选择红色导线与中控开关连接的位置之前，最好先测试导线连接是否正确。

规范的导线连接顺序是火线、零线和接地线，只有当这三个导线连接正确时，中控开关才能正常工作。

为了确保连接正确，可以使用测试笔来测试导线的位置。

将测试笔的一端碰触红色导线，将另一端碰触黄绿线（接地线），测试笔应亮起，说明导线连接正确。

同样，将测试笔的一端碰触红色导线，将另一端碰触蓝色线（中性线），测试笔不应该亮起，说明导线连接正确。

步骤六：收尾和装饰确认导线连接正确后，使用绝缘胶带将导线末端包好，以确保安全性。

然后将中控开关安装盒放入打孔的墙壁中，并使用盒子螺丝将其固定住。

最后，将中控开关的外壳盖上，并用螺丝刀将螺丝紧固。

现在，中控开关的安装接线完成了。

总结：中控开关的安装接线相对简单，但仍然需要小心谨慎，确保安装过程中导线连接正确，并最终固定中控开关。

标准接线方法
首先，进行接线前需要做好充分的准备工作。

确保所有的电源已经关闭，并使
用万用表或电压表测试线路上是否有电。

同时，检查接线所需的电缆、插头和插座是否完好无损，无断裂、破损或者烧伤现象。

接下来，根据设备的接线图和说明书，正确连接电缆。

在接线过程中，应该严
格按照接线图上的标注进行，确保每根线都连接到正确的位置。

同时，要注意接线的紧固度，确保连接牢固，避免出现松动或者接触不良的情况。

在接线完成后，进行电气设备的调试和检测。

首先，打开电源，检查设备是否
正常运行。

然后，使用万用表或电压表测试各个接线点的电压和电流，确保符合设备的要求。

在调试过程中，要时刻注意设备是否出现异常现象，如异响、发热等，及时进行处理。

在整个接线过程中，需要严格遵守相关的安全规定和操作规程。

在接线时，要
确保自己和周围的人员都处于安全的位置，避免触电和其他意外伤害的发生。

同时，要使用符合要求的工具和设备，避免因工具不当使用而造成的安全隐患。

总的来说，标准的接线方法是电气工作中不可或缺的一部分。

正确的接线方法
不仅可以保障设备的正常运行，还可以确保人身和设备的安全。

因此，电气工作者在进行接线工作时，务必严格按照标准的接线方法进行操作，确保工作的质量和安全。

电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。
