电力系统谐波放大问题研究

电力系统谐波监测与抑制技术研究随着电力系统的快速发展和电子设备的广泛应用，电力质量问题日益突出。

其中，谐波是造成电力系统质量下降的一个重要因素。

谐波会导致电网设备的破坏、电力损耗的增加以及对用户设备的干扰等问题。

因此，电力系统谐波监测与抑制技术的研究和应用对提高电力系统的可靠性和质量至关重要。

一、谐波监测技术谐波监测是对电力系统中谐波分量进行实时监测和分析的过程。

通过谐波监测，可以了解电力系统中谐波的水平、频率和相位等信息，为进一步的谐波抑制提供依据。

1. 传统谐波监测技术传统的谐波监测技术通常采用数字示波器或功率分析仪等设备。

这些设备可以通过采集电流和电压波形，计算谐波的幅值和相位差等参数，并通过显示和记录的方式反映出谐波的情况。

然而，传统的谐波监测技术受到监测点有限、成本高昂以及数据处理复杂等限制。

2. 基于智能传感器的谐波监测技术近年来，随着传感器技术的发展，基于智能传感器的谐波监测技术得到了广泛应用。

这些智能传感器可以直接安装在电网设备上，实时采集电流和电压的波形数据，并通过无线通信传输给监测系统。

利用智能传感器，可以实现对电力系统多个监测点的谐波监测，提高监测的覆盖面和准确性。

二、谐波抑制技术谐波抑制技术是为了减少电力系统中谐波分量的水平，保持电力质量的稳定性和可靠性。

根据谐波抑制技术的原理和应用范围不同，可以分为有源谐波抑制和无源谐波抑制技术。

1. 有源谐波抑制技术有源谐波抑制技术是通过在电力系统中添加特定的电子器件，实时监测和控制电流和电压的波形，从而在电力系统中产生与谐波相反的波形，以抑制谐波。

有源谐波抑制技术具有响应速度快、抑制效果好等特点，但其设备成本高、容量有限等问题也需要解决。

2. 无源谐波抑制技术无源谐波抑制技术是通过改进电力系统的电网结构和设备设计，减少谐波的产生和传输，从而达到谐波抑制的目的。

无源谐波抑制技术可以通过限制谐波源的接入、加装滤波器和隔离变压器等设备来实现。

电力系统中谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，谐波问题却成为了影响电力系统质量的一个不容忽视的因素。

谐波不仅会导致电力设备的损坏，还会增加电能损耗，降低电力系统的可靠性。

因此，对电力系统中的谐波进行深入分析，并采取有效的治理措施，具有十分重要的意义。

一、谐波的产生要理解谐波，首先需要了解它的产生原因。

谐波主要来源于电力系统中的非线性负载。

常见的非线性负载包括各种电力电子设备，如变频器、整流器、逆变器等，以及电弧炉、荧光灯等。

以变频器为例，它通过对电源进行快速的通断控制来实现对电机转速的调节。

在这个过程中，电流和电压的波形不再是标准的正弦波，而是包含了各种频率的谐波成分。

整流器在将交流电转换为直流电的过程中，由于其工作特性，也会产生谐波。

同样，电弧炉在工作时，电弧的不稳定燃烧会导致电流的剧烈变化，从而产生谐波。

二、谐波的危害谐波的存在给电力系统带来了诸多危害。

对电力设备而言，谐波会使变压器、电动机等设备产生额外的损耗，导致设备发热增加，缩短使用寿命。

对于电容器来说，谐波电流可能会使其过载甚至损坏。

在电能质量方面，谐波会导致电压和电流波形的畸变，使电能质量下降，影响用电设备的正常运行。

例如，对于计算机等精密电子设备，谐波可能会引起数据丢失、误操作等问题。

此外，谐波还会增加电力系统的无功功率，降低功率因数，从而增加线路损耗和电能浪费。

三、谐波的分析方法为了有效地治理谐波，首先需要对其进行准确的分析。

目前，常用的谐波分析方法主要有傅里叶变换、小波变换和瞬时无功功率理论等。

傅里叶变换是谐波分析中最常用的方法之一。

它可以将一个复杂的周期性信号分解为不同频率的正弦波分量，从而得到各次谐波的幅值和相位信息。

然而，傅里叶变换在处理非平稳信号时存在一定的局限性。

小波变换则能够很好地处理非平稳信号，它通过对信号进行多尺度分析，可以更准确地捕捉到信号在不同时间和频率上的特征。

电力系统中的谐波问题与分析技术研究引言：现代社会对电力的需求越来越大，电力系统的稳定运行对于社会经济的发展至关重要。

然而，电力系统在运行过程中会面临一些问题，如谐波问题。

谐波是电力系统中的一种普遍现象，它对系统的稳定性和设备的正常运行产生了不可忽视的影响。

因此，对电力系统中的谐波问题进行深入研究和分析，提出相应的解决方法和技术手段是非常必要的。

一、谐波问题的定义与影响1. 谐波的定义谐波是指电力系统中存在的频率是基波频率整数倍的谐振现象。

电力系统中产生谐波的主要原因包括非线性负载、发电机组的谐波励磁和谐波源的接入等。

谐波问题主要表现在电压和电流波形畸变、系统损耗增加以及设备寿命缩短等方面。

2. 谐波问题的影响谐波对电力系统的影响主要体现在以下几个方面：（1）设备损坏：谐波会导致电力设备的工作电流和温度升高，进而加速设备的老化和损坏；（2）电网损失：谐波会导致电网中的有功和无功损失增加，降低系统的效率；（3）通信干扰：谐波会对通信设备产生干扰，降低通信质量和可靠性。

二、谐波分析技术为了解决电力系统中的谐波问题，需要进行谐波分析，找出谐波源，并提出相应的处理措施。

目前，谐波分析技术主要包括频谱分析和时域分析两种方法。

1. 频谱分析频谱分析是通过观察电力系统中各频率成分的振幅和相位关系，以及谐波频率分布情况来分析谐波问题。

常用的频谱分析方法包括傅里叶变换和小波变换。

（1）傅里叶变换傅里叶变换能够将信号在频域中分解成各个频率成分，并得到各频率成分的幅度和相位信息。

通过对电压或电流波形进行傅里叶变换，可以得到具体的谐波频率及其振幅，从而判断谐波的产生原因。

（2）小波变换小波变换是一种时频分析方法，能够同时提供时间和频率信息。

它通过对信号进行连续的分解，得到各个频率成分在时域和频域上的分布情况，更能反映谐波在时间上的变化特性。

2. 时域分析时域分析是通过观察电力系统中各时刻的电压和电流波形来分析谐波问题。

常用的时域分析方法包括快速傅里叶变换和窗函数法。

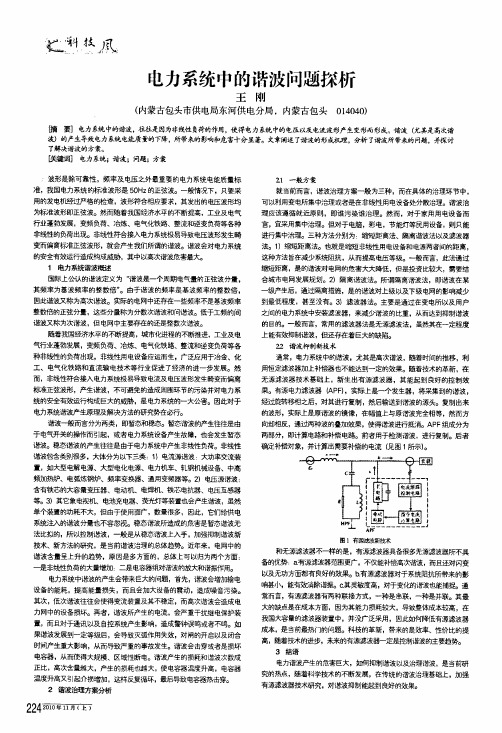

艺》蛰，，风电力系统中的谐波问题探析王刚(内蒙古包头市供电局东河供电分局，内蒙古包头014040)￡}商要]电力系统中的谐波，往往是因为非线性负荷的作用，使得电力系统中的电压以及电流波形产生变形而形成。

谐波(尤其是高次谐渡)的产生导致电力系统电能质量的下降，所带来的影响和危害十分显著。

文章阐述了谐波的形戍机理，分析了谐波所带来的问题，并探讨了解决谐波的方案。

巨蘧词】电力系统；谐波；问题；方案波形是除可靠性，频率及电压之外最重要的电力系统电能质量标准，我国电力系统的标准波形是50H z的正弦波。

一般f青况下，只要采用的发电机经过严格的检查，波形符合相应要求，其发出的电压波形均为标准波形即正弦波。

然而随着我国经济水平的不断提高，工业及电气行业蓬勃发展，变频负荷、冶炼、电气化铁路、整流和逆变负荷等各种非线性的负荷出现。

非线性符合接入电力系统极易导致电压波形发生畸变而偏离标准正弦波形，就会产生我们所谓的谐波。

谐波会对电力系统的安全有效运行造成构成威胁，其中以高次谐波危害最大。

1电力系统谐波概述国际上公认的谐波定义为“谐波是一个周期电气量的正弦波分量，其频率为基波频率的整数倍”。

由于谐波的频率是基波频率的整数倍，因此谐波又称为高次谐波。

实际的电网中还存在一些频率不是基波频率整数倍的正弦分量，这些分量称为分数次谐波和问谐波。

低于工频的问诣波又称为次谐波，但电网中主要存在的还是整数次谐波。

随着我国经济水平的不断提高，城市化进程的不断推进，工业及电气行业蓬勃发展，变频负荷、冶炼、电气化铁路、整流和逆变负荷等各种非线性的负荷出现，非线性用电设备应运而生，广泛应用于冶金、化工、电气化铁路和直流输电技术等行业促进了经济的进一步发展。

然而，非线性符合接入电力系统极易导致电流及电压波形发生畸变而偏离标准正弦波形，产生谐波，不可避免的造成周围环节的污染并对电力系统的安全有效运行构成巨大的威胁，是电力系统的一大公害。

因此对于电力系统谐波产生原理及解决方法的研究势在必行。

电力系统高次谐波＼谐波放大及谐波对电力电容器的危害本文章论述了电力系统高次谐波、谐波的放大，并且阐述了谐波对于电力电容器的危害。

标签：电力系统高次谐波谐波放大电力电容器1 谐波和谐波源在电力系统中，基波的功率潮流是以发电机作为功率源，负载只吸收功率。

可是对于谐波的功率潮流也许恰好相反，是以负载为功率源。

高次谐波源有两种：电流谐波源和电压谐波源。

各种整流型负荷以及用可控硅调节的负荷，这些非线性的负荷都可以认为是谐波电流源。

由于变压器、发电机等铁心的磁饱和作用产生了电压的畸变，所以发电机等旋转电机以及串补装置都是谐波电压源。

2 电容器组的谐波放大在计算阻抗、感抗、容抗的时候，都会涉及到一个看似十分简单的参数，那就是频率（或者角频率）。

说它看似简单是因为对于基波来说，我们都取50Hz。

可是其重要的意义就是对于谐波的频率是50Hz的整数倍，这就使得感抗和容抗在基波和谐波条件下呈现出不同的数值和状态。

也就可以说谐波引起的一切与基波的不同，都是由这个参数引起的。

无功补偿用电力电容器组在电力系统中的存在，为电力系统带来了大量的容抗。

同时，电力系统中绝大部分电力设备是感抗。

加上电容器组中的串联电抗就使得他们组合对于基波来讲是正常的，可是在谐波条件下就变的复杂起来。

这其中对于电力系统影响和危害最大的就是谐波的放大。

采用串联电抗的电力电容器组的系统接线图和等效电路图如2-1：图中，In为系统中同一母线上具有非线性负荷形成的谐波电流源，所以不计其电阻。

等效之后的电路图中XS、XC、XL分别是系统等效电抗、电容器组电抗、电容器并联电抗器电抗。

则得到的谐波电流为：如图所示，将β分成a-f区域。

对每个区域分析如下：a区域：系统中本身就具有谐波，可是在这里区域里，系统的谐波伴随着β的增加而增大，同时电容器支路的谐波电流也在增大，只是放大的不多。

b区域：曲线斜率的增加说明了谐波电流随着β的增大而迅速增加。

c点：由于谐波电流的频率和系统对于本次谐波的固有频率相等，发生了共振现象。

电力系统谐波检测与分析研究电力系统在供电过程中产生谐波，这是由于电力系统中的非线性负载导致电流和电压的波形失真所致。

谐波对电网设备的运行安全和电力质量都有着重要的影响。

因此，对电力系统谐波进行检测和分析成为了电力行业中的一个重要课题。

本文将探讨电力系统谐波检测与分析的研究进展以及相关技术和方法。

首先，我们将介绍电力系统谐波的基本概念和产生原因。

接着，我们将介绍谐波检测的主要方法和技术。

最后，我们将讨论谐波分析的研究成果和应用。

电力系统谐波是电力系统中频率为基波频率的整数倍的波形成分。

这些谐波产生的原因主要是非线性负载的存在，如电子设备、电力电子设备、调制器等。

在电流和电压波形失真的情况下，谐波的存在会导致电力系统中的功率流失、电流增大、电磁干扰等问题。

而这些问题都与电力系统的稳定性和电力质量密切相关。

谐波检测是指对电力系统中的谐波进行测量和监测的过程。

主要方法包括功率谐波分析仪、示波器、频谱分析仪等。

功率谐波分析仪是一种能够精确测量电流和电压谐波含量的仪器，可以对电力系统中的谐波进行实时监测和分析。

示波器则可以用来显示电流和电压的波形，通过观察波形的形状和频谱，可以初步判断谐波的存在。

频谱分析仪则可以对电力系统中的信号进行频谱分析，可以更加准确地测量和分析谐波含量。

谐波分析是在谐波检测的基础上，对谐波进行详细的分析和研究。

谐波分析可以从频谱分析的角度来研究谐波的特性和分布。

通过分析谐波的频率分布，可以确定谐波的来源和产生机制。

同时，谐波分析还可以研究谐波对电力系统的影响，如电流和功率的失真、电力设备的损耗等。

谐波分析的研究成果可以为电力系统的运行和维护提供科学依据。

近年来，随着电力系统规模的扩大和电力负载的增加，谐波检测与分析研究也得到了更多的关注和重视。

在谐波检测方面，不断涌现着更加精确和高效的检测仪器和技术。

谐波分析方面，研究者们通过模拟和实验等手段，深入研究和分析了谐波的特性和对电力系统的影响。

电力系统中谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，谐波问题却成为了影响电力系统性能的一个重要因素。

谐波的存在不仅会降低电能质量，还可能对电力设备造成损害，增加能耗，甚至影响整个电力系统的安全稳定运行。

因此，对电力系统中的谐波进行深入分析，并采取有效的治理措施，具有极其重要的意义。

一、谐波的产生谐波是指频率为基波频率整数倍的正弦波分量。

在电力系统中，谐波的产生主要源于以下几个方面：1、非线性负载电力系统中的许多负载，如电力电子设备（如变频器、整流器、逆变器等）、电弧炉、荧光灯等，其电流与电压之间不是线性关系，从而导致电流发生畸变，产生谐波。

2、电力变压器变压器的铁芯饱和特性会导致磁化电流出现尖顶波形，进而产生谐波。

3、发电机由于发电机的三相绕组在制作上很难做到绝对对称，以及铁芯的不均匀等因素，也会产生少量的谐波。

二、谐波的危害谐波对电力系统的危害是多方面的，主要包括以下几点：1、增加电能损耗谐波电流在电力线路中流动时，会增加线路的电阻损耗和涡流损耗，导致电能的浪费。

2、影响电力设备的正常运行谐波会使电机产生额外的转矩脉动和发热，降低电机的效率和使用寿命；对电容器来说，谐波可能导致其过电流和过电压，甚至损坏；对于变压器，谐波会增加铁芯损耗和绕组的发热。

3、干扰通信系统谐波会产生电磁干扰，影响通信设备的正常工作，导致信号失真、误码率增加等问题。

4、降低电能质量谐波会使电压和电流波形发生畸变，导致电压波动、闪变等问题，影响供电的可靠性和稳定性。

三、谐波的分析方法为了有效地治理谐波，首先需要对其进行准确的分析和测量。

常见的谐波分析方法主要有以下几种：1、傅里叶变换这是谐波分析中最常用的方法之一。

通过对周期性信号进行傅里叶级数展开，可以得到各次谐波的幅值和相位。

2、快速傅里叶变换（FFT）FFT 是一种快速计算傅里叶变换的算法，大大提高了计算效率，适用于对大量数据的实时分析。

电力系统中的谐波监测与分析研究随着电力系统的快速发展和电子设备的普及，电力系统中的谐波成为一个关注的焦点。

谐波信号的存在可能会导致电力系统出现很多问题，如设备损坏、功率质量恶化等。

因此，对电力系统中的谐波进行监测和分析，对确保电力系统的稳定运行和提高电力质量具有重要意义。

电力系统中的谐波是指频率为原信号频率整数倍的信号，产生谐波的主要原因包括非线性负载、变电站设备以及不完善的系统设计等。

谐波信号的存在会导致电流和电压的畸变，从而引起电力设备的过载、损坏和降低电力质量。

因此，及时监测和分析电力系统中的谐波信号，可以帮助电力公司识别问题，并采取措施来减少谐波对系统的影响。

要实现电力系统中谐波的监测和分析，需要安装谐波监测装置。

这些装置通常由采样单元和数据处理单元组成。

采样单元用于采集电力系统中的电流和电压信号，并将其送到数据处理单元进行处理。

数据处理单元对采样数据进行滤波、提取频谱等处理，以获取谐波信号的频率、幅值等关键参数。

通过对谐波信号的监测和分析，可以了解电力系统中谐波的产生机理和影响程度，并采取相应的措施进行调整和优化。

在谐波信号的分析中，频域分析是一种常用的方法。

频域分析可以将时域信号转换为频域信号，从而得到信号的频率谱。

通过对频率谱的分析，可以得出电力系统中谐波信号的频率和幅值分布情况。

另外，谐波监测装置通常还可以进行时间域分析，用于观察谐波信号的波形变化。

通过对时域波形和频域谱线的分析，可以深入了解电力系统中的谐波特性，并对其进行进一步的研究。

除了谐波的监测和分析，还需要进行谐波的研究工作。

谐波的研究可以深入探索谐波的产生机理、传输特性以及对电力系统的影响。

通过对谐波的深入研究，可以制定出相应的谐波限值标准和措施，来保障电力系统的稳定运行和电力质量的提高。

此外，谐波的研究还可以为电力系统的设计和运行提供参考和指导，以避免或减少谐波问题的出现。

综上所述，电力系统中的谐波监测与分析研究对于确保电力系统的稳定运行和提高电力质量具有重要意义。

电力系统谐波分析与抑制技术研究近年来，随着电力系统规模的扩大和电气设备的普及，电力系统中出现的谐波问题日益严重。

谐波是指电力系统中频率为整数倍于基频的电压或电流成分。

谐波存在的问题包括增加了线路损耗、降低了电力设备的效率、加剧了电力系统的振荡、对电网稳定性造成影响，并给生产设备以及电力质量带来了诸多负面影响。

为了解决这些问题，电力系统谐波分析与抑制技术应运而生。

谐波分析是针对电力系统中谐波问题进行的研究，旨在找出谐波成因，并进行定性和定量的分析。

首先，对系统中各个谐波的频率、幅值、相位进行测量和监控，建立一套全面的谐波分析系统。

其次，通过对电力设备的测试和检测，确定哪些设备是谐波主要的源头，并对其进行分析。

从而得出谐波问题的成因以及谐波的传播路径。

谐波分析的结果可以帮助电力系统的维护人员，对具体的问题设备进行改造或者维修，以减少谐波的产生和传播。

谐波抑制技术是在谐波分析的基础上，采取相应的措施来减少或抑制谐波的传播和影响。

目前，常用的谐波抑制技术包括主动型和被动型两种。

主动型谐波抑制技术通过添加补偿电路，可以实时地检测到谐波的存在，并产生与其相等但相位相反的电流进行抵消。

这种技术主要应用于大型电力系统和交流输电系统上，可以有效降低谐波对电网的影响。

被动型谐波抑制技术则是通过添加谐波滤波器或者调整负载电路来减少或抑制谐波的传播。

这种技术主要应用于建筑物内部或者小型电力系统中，对于特定谐波频率的抑制效果明显。

除了主动型和被动型谐波抑制技术之外，还有一些先进的谐波抑制技术值得关注。

例如，采用多电平逆变器技术可以有效降低谐波对电力设备的影响。

多电平逆变器可以将主要负责产生谐波的电力设备接入到中性点，减少谐波的传播。

同时，改进电力设备的设计和制造工艺，可以降低谐波的产生。

此外，合理设计和规划电力系统的拓扑结构，可以减少谐波的传播路径，降低谐波对电力设备和电网的影响。

谐波问题的解决不仅需要技术手段的支持，还需要政府、企业以及社会各界的共同努力。

《配电网系统背景谐波抑制方案研究》篇一一、引言随着电力电子技术的快速发展和广泛应用，非线性负荷在配电网中的比重逐渐增加，导致谐波问题日益严重。

谐波不仅会影响电力设备的正常运行，还会对电网的供电质量和安全性造成威胁。

因此，研究配电网系统背景下的谐波抑制方案，对于保障电网安全、稳定、经济运行具有重要意义。

二、配电网系统背景谐波产生原因及影响1. 产生原因：配电网中的谐波主要由非线性负荷产生，如整流设备、变频器、电弧炉等。

这些设备在工作过程中，会将电网的正弦波转换成含有大量谐波的波形，导致电网电压、电流发生畸变。

2. 影响：谐波会对电力设备造成损害，降低其使用寿命；影响电网的供电质量，使电能质量下降；还可能引发电力系统谐振，导致设备损坏和供电事故。

三、配电网系统背景谐波抑制方案研究针对配电网系统背景下的谐波问题，本文提出以下抑制方案：1. 优化电力设备选型和配置：在配电网规划和设计中，应优先选用低谐波污染的设备，如采用PWM整流技术的高效变频器。

此外，合理配置无功补偿装置，提高功率因数，减少谐波的产生。

2. 安装滤波装置：在配电网的关键节点安装滤波装置，如LC滤波器、有源电力滤波器（APF）等。

这些装置能够有效地滤除电网中的谐波，改善电能质量。

其中，APF能够实时检测并补偿谐波，具有更好的动态性能。

3. 改进供电方式：采用集中供电和分布式电源相结合的供电方式，可以降低电网中的谐波水平。

此外，采用多回路供电方式，将不同性质的负荷分别接入不同的回路，以减少谐波的相互影响。

4. 加强谐波监测和管理：建立完善的谐波监测系统，实时监测电网中的谐波水平。

同时，制定相应的管理措施和规定，对产生谐波的设备和用户进行管理和约束，从源头上减少谐波的产生。

5. 研发新型谐波抑制技术：积极研发新型的谐波抑制技术，如基于电力电子技术的谐波抑制技术、基于人工智能的谐波治理方法等。

这些技术能够更有效地抑制谐波，提高电网的供电质量和安全性。
