引水隧洞施工中的不良地质段处理要点摘要：引水隧洞一般处于地质环境与施工环境复杂，施工条件苛刻，只有依靠良好的施工组织以及有效的施工技术，才能完成整个引水隧洞施工，确保施工质量。
然而，正是因其复杂性，对施工单位工程作业展现出的施工效果要求、标准较为严苛。
在隧洞工程正式施工中，因隧洞作业较易受到大量内、外环境中的消极因素干扰，若随工程进度推进遭遇特殊不良地质段加之未得到施工单位采取恰当应对手段对其开展及时、准确处理，将会在无形中埋下隧洞工程塌方等问题的隐患风险，对项目施工进程、作业效率、人员安全带来反面影响。
基于此，本文就引水隧洞施工中的不良地质段处理要点进行简要探讨。
关键词：引水隧洞；不良地质段；处理；1工程概况某输水隧洞输水线路总长9.8km，隧洞开挖洞径为3.2m，开挖底宽2.6m，衬后洞径2.4m；输水管道管径为2.0m。
主要工程量包括土方开挖39932.65m3，土方回填10942m3，石方洞挖93275.71m3，砼27251.89m3，钢筋制安792.68t，管道安装387.2m。
2地质条件、施工条件隧洞围岩岩性主要是侏罗系上统南园组(J3－K1n2)流纹质晶屑凝灰岩。
岩体均为火成岩、块状岩体，岩性条件好。
由于隧洞埋深大，硐室围岩一般为弱风化下部～微风化岩体。
围岩类别以Ⅱ、Ⅲ类为主。
隧洞进出口段以强风化岩为主。
隧洞线路区主要构造形迹为断裂，本次主要影响隧洞的断层为上段隧洞出口附近的断层f1，产状N21°E∠81°，岩石碎裂。
隧洞段地下水位埋深一般在地表以下 5.0～7.0m。
由于洞室位于地下水位以下，且地下水主要赋存在断裂带中及节理密集带中，预计沿断层处地下水活动状态以严重滴水至线状流水为主、在节理密集发育处以渗水到滴水为主，其余洞段沿节理面以滴水为主。
地下水活动程度以轻微～中等为主。
隧洞沿线地下水水质对水源水有重要影响。
从岩性条件分析、围岩均为中酸性火成岩。
未发现可能造成地下水污染的岩石。
隧洞突涌水、突泥不良地质条件洞段施工措施1、采取综合超前地质预报手段，尽可能的探明地下水在施工接近可能产生突然涌水地段时，充分利用TBM上配置的超前地质预报手段，做好超前地质预报，以探明掌子面前方隧洞的水文地质情况；接近含水体时利用超前钻孔进行水量和水压测试，判断水的方向及突水的危险程度，根据涌水量和水压确定灌浆止水方案。
采用地质调查、物探和钻探等方法对隧洞掌子面前方的不良地质条件进行地质勘查及综合地质预报，以便及早准备应对措施，减小产生大量突涌水而带来损失。
在保证隧洞施工安全的前提下，实现隧洞快速施工，减小风险。
对于掌子面前方，采取联合探测的方法。
（1）利用TBM配备的超前钻机钻孔，根据钻孔时钻机的推力、扭矩和钻进速度，预测前方地质和地下水情况。
（2）必要时采用安伯格测量技术公司研制的TSP203探测系统进行隧洞施工中长期预报。
（3）根据地质预报方法得出的数据进行施工地质预测，及时调整施工方法，采取积极措施保证施工安全。
（4）对于存在大范围涌水地段，可利用TBM所配备的钻孔注浆设备实施地层加固处理，把具有填充和凝胶性能的浆液材料压入所需加固的地层中，经过凝胶硬化作用后填充和堵塞地层中的裂隙，减少注浆区地层渗水系数及隧洞开挖时的渗水量。
2、设置完善的排水系统（1）加强TBM主机的排水能力在TBM后部设置2套移动式排水系统，通过排水管直接抽排到TBM后配套尾部，正常施工排水采取1套排水管路，突发涌水时采取2套排水管路同时运行确保设备和人员安全，本标段隧洞为顺坡排水，从TBM前方抽排到TBM 后配套顺流到洞外。
3、涌水洞段钻爆法施工措施突涌水洞段采用YT28风动凿岩机钻孔，人工装药。
由于药卷装入后容易被涌水、突泥冲出，须将绑扎药卷用的竹片换成Ø6.5钢筋，同时在爆破孔孔口处用小石块堵塞，卡住钢筋以防止被水流冲出。
4、堵水灌浆施工方法（1）大涌水点封堵，先打分水孔镶铸灌浆管，以涌水点为中心打1.5m×1.5m的灌浆孔，孔深5m，若干排环(视具体情况而定)，镶铸1灌浆管双液法灌注。
引水隧洞施工中遇不良地质段的处理措施分析Analysis on Treatment Measures of Bad Geological Sectionin the Construction of Diversion Tunnel孟令滨(天津市水利工程有限公司，天津300000)MENG Ling-bin(Tianjin Water C onservancy Engineering Co. Ltd., Tianj in 300000, China)【报i 要】引水隧洞的施工建设容易受到环境等因素的影响，如果遇到不良地质段，必须要采取相应的措施进行妥善的处理。
基于此，论文结合工程实例，分析引水隧洞的施工要点，重点探讨引水隧洞施工中遇不良地质段的处理措施，以供参考。
【Abstract 】The construction o f diversion tunnel is easy to be affected by the environment other factors. I f there is a bad geological section, appropriate measures must be taken to deal with it properly. Based on this, this paper analyzes the key points o f the construction o f the diversion tunnel by com bining the engineering exam ples, and discusses the treatment m easures o f t he unfavorable geological sections in the construction o f t he diversion tunnel, for reference.【关键词】引水隧洞；不良地质段；处理措施【Keywords 】diversion tunnel; bad geological section; treatment measures【中图分类号】TV 52 【文献标志码】B 【DOI 】10.13616/j .cnki .gcjsysj .2020.03.2581引水隧洞的施工要点在实际的施工过程中，由于引水隧洞的施工要求非常高，且存在着较多的影响因素，所以须要围绕引水隧洞的实际 功能需求，进行施工线路的设计，确保引水隧洞的施工线路可 以满足水利枢纽的建设需求。
引水隧洞施工中的不良地质段处理要点探讨摘要：对于引水隧洞工程，因为地下环境的不确定性，导致即便在进行全面勘察测算后还是有可能遇到不良地质的情况，严重的甚至会直接导致后续工程的顺利实施。
因此在具体的施工中需要注意采用合适有效的方法来解决不良地质段的负面影响。
首先，提前工作的准备执行一定要完善全面，才能为后续工作提供优质的数据支撑。
通过使用超前注浆小管棚以及引水隧洞开挖支护的方法可以有效对不良地质段进行改善弥补，以达到符合继续施工的基本标准。
如果不良地质段的负面影响太过严重，需遵守安全性原则实施改线施工处理。
还有通过建立监测点加强对整体项目的观测，重视相关工作人员的专业素质水平等综合性处理要点也需要注意。
关键词：引水隧洞；不良地质段；存在问题；处理措施一、引水隧洞施工要点在地下或山体中开凿过水洞，能够有效实现发电引水、泄水、发电等功用的工程叫作引水隧洞，该工程是水利枢纽的重要组成部分。
由于引水隧洞对于施工质量的要求比较高，并且影响其施工质量的因素较多。
所以，科学合理地引水隧洞项目施工应当结合相关水利枢纽建设需求，以及当地的水文环境、地质情况、施工地形等综合因素，尽可能选取短而直的路线为最佳。
高压涌水、断层破碎带、极软岩、岩爆等都属于引水隧洞施工时经常面临的问题，有效结合引水隧洞的整体施工环境、水文地质条件，编制合理高效的施工方案是施工也应当注意执行的内容。
对于引水隧洞施工过程中遇到的不良地质段，在确保工程质量的前提下，选择合理优质的处理措施，才能更好地保证工程进度不受影响，保障施工人员的生命健康安全。
二、案例工程概况某引水隧洞施工工程主洞与支洞需同时开挖，该地区山高路陡，交通不便。
引水隧洞整体为圆形断面，在施工过程中遇到的不良地质段问题主要为断层破碎带，该区域的地质结构主要是硬度较弱的围岩，根据勘查数据含有丰富的地下水，开挖成洞的困难较大。
断层破碎带的周围岩体存在陡倾角裂隙，岩石无法保证整体完整性，并且岩体层紊乱，出露的地层岩为V类围岩，具有稳定性差，成洞条件不足的特点。
浅议隧洞掘进施工中不良地质段的处理隧洞掘进是一项既简单又复杂的工作，尤其是水利水电工程的引水隧洞，跨度大、路线长，可能遭遇的不良地质条件情况尤为突出。
目前隧道隧洞全断面掘进开挖技术并未成熟，因此在工程承建前及开工后，尽量对其可能造成的影响及影响范围做出预测，以便提前做好应对准备，妥善进行施工安排。
施工中遭遇一般不良地质段的处理方法：（1）首先应在思想上予以高度重視。
提前开展有关情况的调查，根据调查情况，认真分析研究，选择合理的施工方法，制定相应的技术措施，避免在施工中造成困难，影响工程进展。
（2）采用地质超前预报，对前方的地质和水文条件进行预报，根据预报结果和已揭露的岩石情况综合判断，对前方的地质情况做到心中有数。
（3）缩短开挖进尺，严格控制爆破的单段起爆药量，确保爆破震动速度控制在2.0cm/s以内，同时加强爆破振动速度监测，及时调整爆破参数。
（4）爆破后要及时出碴，及时进行支护，减少掌子面暴露时间，并根据围岩量测情况来决定该段是否加强支护。
在某些时候可能会在隧道掘进过程中遭遇冒顶、塌方等严重不良地质情况，根据经验，发生塌方及可能发生塌方时主要有以下处理方法：1 塌方预防施工过程中，随时观察和监测有无异常，仔细研究岩体和地下水变化规律，不断修正和完善原设计方案。
1.1 勤观测在施工过程中，随时观察和量测现场工程地质及水文地质变化情况，钻研变异规律，据以制订施工对策，在地质构造复杂地段，埋设YST型钢丝收敛计，及时预报岩体稳定情况。
1.2 短开挖岩性不良地段，严格控制进尺，紧跟作业面一次支护快速衬砌，多打孔，少装药，放小炮，保证断面规整，为初期支护创造条件。
1.3 强支护及时支护是消除塌方的重要手段，强支护是预防塌方的主要措施，施工中利用小导管注浆、长管棚、格栅拱等进行强支护。
2 塌方处理2.1 塌方体窄长的小塌方此类塌方多发生在断层破碎带较窄且两侧岩体比较完整的地段，施工中可采用挑梁法安装钢支撑，然后对塌方处锚喷，挑梁法指将型钢穿过临时架立支撑的顶梁直抵掌子面，形成一排挑梁，在挑梁上架设木垛，填塞洞穴。

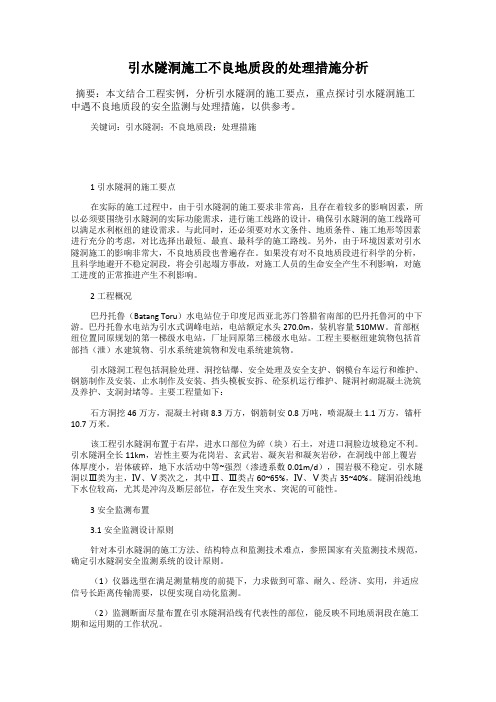

引水隧洞施工不良地质段的处理措施分析摘要：本文结合工程实例，分析引水隧洞的施工要点，重点探讨引水隧洞施工中遇不良地质段的安全监测与处理措施，以供参考。
关键词：引水隧洞；不良地质段；处理措施1引水隧洞的施工要点在实际的施工过程中，由于引水隧洞的施工要求非常高，且存在着较多的影响因素，所以必须要围绕引水隧洞的实际功能需求，进行施工线路的设计，确保引水隧洞的施工线路可以满足水利枢纽的建设需求。
与此同时，还必须要对水文条件、地质条件、施工地形等因素进行充分的考虑，对比选择出最短、最直、最科学的施工路线。
另外，由于环境因素对引水隧洞施工的影响非常大，不良地质段也普遍存在。
如果没有对不良地质段进行科学的分析，且科学地避开不稳定洞段，将会引起塌方事故，对施工人员的生命安全产生不利影响，对施工进度的正常推进产生不利影响。
2工程概况巴丹托鲁（Batang Toru）水电站位于印度尼西亚北苏门答腊省南部的巴丹托鲁河的中下游。
巴丹托鲁水电站为引水式调峰电站，电站额定水头270.0m，装机容量510MW。
首部枢纽位置同原规划的第一梯级水电站，厂址同原第三梯级水电站。
工程主要枢纽建筑物包括首部挡（泄）水建筑物、引水系统建筑物和发电系统建筑物。
引水隧洞工程包括洞脸处理、洞挖钻爆、安全处理及安全支护、钢模台车运行和维护、钢筋制作及安装、止水制作及安装、挡头模板安拆、砼泵机运行维护、隧洞衬砌混凝土浇筑及养护、支洞封堵等。
主要工程量如下：石方洞挖46万方，混凝土衬砌8.3万方，钢筋制安0.8万吨，喷混凝土1.1万方，锚杆10.7万米。
该工程引水隧洞布置于右岸，进水口部位为碎（块）石土，对进口洞脸边坡稳定不利。
引水隧洞全长11km，岩性主要为花岗岩、玄武岩、凝灰岩和凝灰岩砂，在洞线中部上覆岩体厚度小，岩体破碎，地下水活动中等~强烈（渗透系数0.01m/d），围岩极不稳定。
引水隧洞以Ⅲ类为主，Ⅳ、Ⅴ类次之，其中Ⅱ、Ⅲ类占60~65%，Ⅳ、Ⅴ类占35~40%。
水工隧洞不良地质洞段开挖施工技术措施在隧洞工程在开挖过程中，会遇到一些不良地质段，如堆积体、断层破碎带、塌方、岩溶以及地下渗漏水等，通过地质超前预报，采取相应开挖技术措施，确保开挖施工既安全又经济合理。
标签：隧洞施工；不良地质洞段；施工原则；地质超前预报；施工方法黔中灌区总干渠C4标属一期输水工程，位于总干30+685～40+699，全长10.014km，包含上官寨隧洞、红土洞隧洞、红土洞渡槽、大红岩隧洞、玻利隧洞及相间的渠道，其中隧洞总长8639m，占本标段86%。
本工程的主要不良地质洞段指上官寨隧洞进出口堆积体、中部断层破碎带、出口塌方段、玻利隧洞岩溶以及地下渗漏水段。
1 施工原则（1）认真分析研究工程与水文地质资料。
必要进采用超前钻探与打超前导洞等方法进一步了解地质条件，做好地质超前预报。
（2）不良地质段施工严格遵守“早预报、勤量测、管超前、弱爆破、短进尺、强支护、快封闭、紧衬砌”的原则。
（3）做好排水。
（4）加强量测，及时分析监测成果指导施工。
2 地质超前预报超前预报主要是加强施工期间的地质工作，是在开挖之前，除根据开挖时揭露出来的实际地质情况，校正补充地勘时未能查到的资料外，根据这些成果资料，分析推断掌子面前方的地质情况，是否存在前期勘察时没有查到的不良地质体，以便预先采取措施。
地质超前预报主要方法有：水平钻孔、超前导坑、断层参数预测法、地质体投射法正洞地质编录与预报、地质物探综合分析法。
施工中采用综合地质超前预报，为隧洞开挖方式、支护措施等提供科学依据。
3 施工方法（1）堆积体处理松散地层的特点是：结构松散，稳定性差，若有地下水时则更甚。
在施工中极易发生坍塌。
处理方法如下：①爆破前，将超前锚杆（中空锚杆）或小钢管打入掘进前方稳定的岩层内，末端支承在格栅钢支撑上；②对于极易坍孔的部位，可采用超前管棚法进行超前支护。
管棚由钢管和钢格栅构成，管棚钢管内径为50mm，壁厚5mm，钢管中心间距为管径的2～3倍，每节钢管长度为4～6m，水流。
不良地质洞段输水隧洞塌方处理及后续施工方案摘要：我们针对某输水工程中的隧道在开挖，还有衬砌过程中所遭遇的不同地质状况，来进行了不同围岩类别和施工过程中采取不同的衬砌形式来进行的处理措施，进行了主要的介绍。
这一输水隧洞位于黄土丘陵的地区，多为沟谷冲击区域，土体中砂，砂砾石，淤泥填充现象非常的明显，并且存在着渗水和漏水的问题。
在整体施工过程中，撑子面发生了连续塌方而导致了隧洞冒顶。
根据地质状况还有施工条件，我们对于塌方地段进行处理的方案进行了对比和研究，最终提出了技术可行性的处理方案。
关键词：输水隧洞，不良地质，融水塌方，冒顶处理，方案我们在面对自身稳定性非常差的围岩隧洞开挖的过程中，塌方式主要常见的安全事故之一。
如果一旦发生塌方的安全事故的话，这会延长我们的施工工期，并且也会提高整体工程的费用，也会对一些施工人员和技术人员造成身体上的伤害。
如果在事故中的处理不够妥当，会造成整体工程的质量隐患问题。
所以在实际的工厂中，我们一定要合理的解决措施来防止塌方事故。
本文主要以山西省的某输水隧洞发生的塌方冒顶事故举例，分析塌方的原因，介绍处理办法和施工要点。
一、工程概况山西省某输水隧洞进口为土洞段，它的设计坡底i=0.037%，断面的形式为马蹄形缩，采用的是全断面钢筋混凝土的衬砌。
地层岩性有第四系全新红冲击卵石混合土，下更新系统，紫红色，青灰色还有含砂底液限黏土土制不够均匀。
二、塌方过程在这个隧洞开挖过程中，因为右侧的撑子面夹砂层发生着滑动，并且渗水量比较大，随后就发生了突泥的现象，整体泥浆的涌长大约有38米。
淤泥呈现出了黑褐色含有大量的砂，?并且淤泥中含有大量的浑圆状的卵石。
突泥清理到距离掌子面有五米的位置，上游的塌渣再次发生滑动时淤泥划出掌子面20米左右，方量约为100立方米。
在出现了挤压型的变化破坏时，顶拱右侧的最大形变料大约有十厘米，随后再次发生突泥的现象。
淤泥涌出掌子面积大约有40米。
连续发生塌方的突泥之后，地表观察发现了突泥区的顶部发生了冒顶现象，在地表的形成直径大约有七米的塌方深度大约有八米左右。
隧道工程不良地质地段施工方法一、软岩地质地段施工（一）软岩的特性及相对措施本合同段左右线隧道共有2108m 的软岩地质地层，软岩的特性是遇水软化，变形快，承载力差，因此施工时针对软岩的特点应采取以下措施：(1) 疏通地表排水沟，堵塞地表裂缝，以防止地下水的渗漏。
(2) 及时排除洞内涌水。
(3) 超前加固围岩以阻止地下水的渗流。
(4) 预先加固基础，以防止结构产生较大的变形和沉降。
(5) 缩小开挖断面，以减少洞室周边收敛，防止土体深部拉裂而产生过大的松散荷载。
(6) 及时有效地施作支护结构，形成封闭的支护环防止围岩进一步风化软解。
（二）施工方法(1) 先派人在地表进行勘察，查找地表裂缝，测量裂缝的位置，分析裂缝的渗水对隧道的影响，并采用黏土堵塞裂缝。
(2) 对于洞内的地下水采用注浆止水和引排结合的办法，设计上已对软弱围岩地段采用了超前大管棚和小导管注浆等加固措施，在大管棚和小导管内注入水玻璃和水泥浆即可以加固围岩，又可以起到止水作用。
施工中根据围岩情况，隧道的中下部周边适当地增加超前注浆导管。
在隧道的两侧，每50m 设置一对集水坑，先用小型抽水机将水抽到最近的集水井，然后用大型抽水机将水排至洞外。
(3) 开挖与支护施工：为了减小开挖断面，及时封闭围岩，采用双侧壁导坑法开挖支护。
(4) 由于软岩的松散土压力很大，拱脚基础的稳定关系到整个结构的稳定。
因此，在侧壁导坑基础初期支护完成后，在仰拱与墙脚的结合部位增加6 根注浆锚杆，并且在断面推进5～10m 后及时地进行仰拱衬砌，以增强基础的承载力。
见软岩基础加固示意见图8-5。
图1 软岩基础加固示意图5. 根据量测结果及时进行两次衬砌。
二、断层破碎带施工本合同段共穿越14 条断层带，根据地质资料显示，断层带地质条件十分恶劣，且有大量的地下水。
如处理不好，可能造成大的坍塌，将严重影响工程进度和质量。
因此，对断层带采用前述的管棚预注浆法加固围岩，用管棚注浆穿越断层，形成安全的支护体系。
第17卷第6期中国水运Vol.17No.62017年6月China Water Transport June 2017收稿日期：2017-03-10作者简介：沈永平，甘肃省平凉市水利水电工程局。
引水隧洞施工中遇不良地质段的处理措施构建沈永平（甘肃省平凉市水利水电工程局，甘肃平凉744000）摘要：引水隧洞作为水利枢纽的重要组成，承载着引水、输水、导流的重要作用。
引水隧洞施工技术、环境较为复杂，需全面考虑施工地形、水文地质、工程地质等条件，以确保施工质量。
如施工遭遇不良地段，也需从以上几个方面入手进行处理，以防止受不良地质影响，导致隧洞塌方问题。
笔者从引水隧洞施工实例入手，就引水隧洞施工遭遇不良地质问题相关水文地质条件分析和处理措施，发表几点看法，以供相关单位参考。
关键词：引水隧洞；不良地质段；处理措施；水利工程；塌方中图分类号：TV52文献标识码：A文章编号：1006-7973（2017）06-0238-02引水隧洞作为水利枢纽中的重要组成部分，承载着引水、输水和导流的重要作用。
受其功能特殊性影响，对于施工质量有着较高且严苛的要求。
实际施工过程中，引水隧洞施工质量干扰因素众多，如遭遇不良地质段且未能得到良好的处理，易导致塌方问题影响施工进度和质量。
因此，结合工程实际问题，从水文地质条件等方面入手，对不良地质段进行准确推测，并制定相应的处理措施，具有重要的现实意义。
一、引水隧洞及相关施工要点概述引水隧洞具体是指在地下或山体中开凿过水洞的工程，可用于引水、泄水、发电等功能需求，是水利枢纽的重要组成部分。
实际施工过程中，引水隧洞施工要求较高，且施工质量影响因素众多。
从引水隧洞实际功用角度出发，其施工线路应与水利枢纽建设需求相适应，同时综合水文地质、施工地形以及工程地质等因素，科学选取短而直的最佳路线。
引水隧洞施工受环境因素影响较大，其中不良地质段在引水隧洞施工中较为常见，如不能对其进行科学的分析，并有效避开不稳定洞段，则可能导致塌方等施工问题，影响施工安全及施工进度。
二、工程水文地质条件分析以甘肃省某水库电站为例，该水库电站于1999年竣工运行使用至今，曾在原洞线北侧0+457处洞壁发生塌方，随后在原洞线0+457~0+492区段内发生间歇性塌方，经测量塌方段度总长约为30m，塌方最严重处发生于0+492处，其最高处距离洞顶约5m，最大宽度约为5m。
1．隧洞工程水文地质条件分析隧洞轴线基本方向与山脊走向方向一致，平均埋深超过60.0m，其中多数洞段埋深处于160m 左右范围。
隧洞山体以燕山晚期黑云母中粗粒花岗岩为主，同时存在部分侵入的石英脉、辉绿岩脉以及闪长岩脉。
地表存在残积物堆积和薄层第四系坡，围岩以弱至微风化花岗岩为主，少数地区是强风化花岗岩。
原洞线塌方段即0+457~0+492区段，主要因F 大断层以及其周围破碎带岩体风华过于强烈，导致严重的塌方现象。
沿隧洞发育的构造主要是节理裂隙，其中分别有两组NE 和NW 向节理。
该区段地下水则以孔隙浅水和基岩裂隙水为主，水位变化直接受大气降水影响，富水带主要集中于断裂破碎带、节理裂隙密集带、强风化岩层以及软弱夹层中。
2．塌方区段工程水文地质条件分析该工程塌方区段受区域地质构造影响较为严重，岩体破碎且节理裂隙发育较为明显，同时存在一条压扭性F 大断层与洞线小角度（5.0~15.0°）相交，其产状为EW~N80°W/SW∠80.0~85.0°，断层宽度为0.4~1.50m，其中以辉绿岩脉为主要填充，岩体破碎明显且发生软化，断层面呈波浪状延伸，在辉绿岩脉沿断层带左右两侧存在部分泥质填充，泥质层厚度约为0.1~0.5cm。
沿断层下盘影响带以强风化花岗岩为主，洞线北侧宽度约为1.5~6.0m，于此侧洞壁及洞顶时常发生塌方。
隧洞塌方区段总长度约为30.0m，最大宽度约为5m，离洞顶最大高度约为5m。
断层上盘以强化花岗岩层为主，层厚约为1.0~3.0m，洞室具有较好的自稳能力，没有发生过塌方。
洞线下游方向断层带逐渐变宽，并且走向发生一定改变，逐渐扭向洞中心线。
原洞线0+492位置的断层产状表现未N87°E/SE∠80°，此处岩体破碎程度更为严重，塌方程度也最为严重的。
存在一组缓倾角裂隙E 位于塌方区段洞顶上部围岩区域中，且与洞线近平行，其产状为N70.0~80.0°W/NE ∠16.0~21.0°，裂隙间距约为2.0~40.0cm，受这组裂隙影响，在洞顶形成不稳定结构面，在与断层F 共同作用下，导致此段围岩失稳，最终造成塌方。
塌方区段横剖面如图1所示。
图1塌方最严重处（原洞线0+492）横剖面示意图第6期沈永平：引水隧洞施工中遇不良地质段的处理措施构建2393．不良地质段发展延续推测分析根据以上数据信息可知，F大断层是压扭性断层，且具有较大的扭曲性，沿洞线下游方向其断层带不断增厚。
通过对断层露头的分析可得，其走向延续方向有较大的可能性，由近平行洞线方向原洞线0+492处产状N87°E/SE∠80°延伸至一定长度后，约15.0m左右，逐渐恢复为产状EW~N80°W/SE∠80.0~85.0°，与洞线小角度（5.0~15.0°）并行。
根据洞宽关系和断层走向变化趋势推断，断层应于塌方区段0+492处继续沿原洞线下游方向延伸，长度约在30.0~50.0m之间，即断层于原洞线0+523区域附近穿过洞线，并趋向北侧延伸。
三、引水隧洞塌方区段围岩分类及施工处理措施分析1．塌方区段围岩分类分析围岩工程地质分类主要在相关标准规范基础上，综合围岩深度、断层破碎夹泥层具体构造、围岩风化程度以及地下水活动情况等条件，完成相应的分类工作。
以上述工程施工为例，综合考虑F断层的实际延伸情况和出露位置的对应关系，应尽量避开施工不良地质区段进行施工，以提高施工安全性和施工效益。
塌方围岩分类如下表所示。
表1塌方区段围岩分类一览表围岩类别围岩稳定性岩体结构特征结构面组合形式力学参数f KⅣ-Ⅴ不稳定、很不稳定碎裂结构、散体结构具有危害性的层状结构面组组合形式，且其块体尺寸小于洞室尺寸2-4300-1500 2．塌方区段施工改线处理措施分析引水隧洞施工前期阶段，综合考虑塌方区段的工程地质条件，选取木构架临时支护加掘进施工的处理方案。
当掘进施工进行至塌方区段0~492区域时，根据现场对于隧洞稳定状态以及F断层的实际延伸分析发现，如继续沿原隧洞方向进行掘进施工，会导致更为严重的额塌方问题发生，并且木架构的临时工程支护，无法有效保障施工的安全性，如选择其他更稳固的施工类型，则会凭白增加一笔巨大的成本支出，因此，选取了平面位置及洞线方向调整的方法，以避开塌方区段继续施工。
上述工程中，施工单位选择在原洞线0+459位置南侧工程地质条件相对较好的地段，使用一个较大的角度向左掘进，有效避开了不良地质区段，并在0+559位置处于原洞线相复合。
同时，施工单位使用钢筋混凝土挡墙在改线七点位置沿弧线方向对塌方区段进行了封堵，封堵挡墙两侧深嵌与围岩层内部。
为进一步提高支护工程的防渗效果和与围岩层的完整性，先后对其进行了固结灌浆和回填灌浆处理。
四、引水隧洞不良地质段处理措施要点总结分析引水隧洞作为水利枢纽的重要组成，承载着重要水利职能。
引水隧洞施工过程中施工质量干扰因素众多，易遭遇不良地质段，影响施工进度和施工安全。
因此，施工单位应全面考虑工程地质条件、施工地形以及水文地质条件等因素，科学制定合理的问题解决方案，以确保工程的顺利进行。
根据上述工程案例分析，总结引水隧洞不良地质段处理措施注意要点如下：（1）相关水利水电工程在正式施工前，应做好充分的地质工作，全面了解、掌握工程地质情况，及时发现施工可能发生的问题，科学选取施工路线，保障符合水利工程整体施工要求的基础上，尽量保障引水隧洞路线直且短。
（2）如施工单位在引水隧洞施工过程中，遭遇工程初期地质工作未发现的不良地质区段时，应快速开展相应的施工地质工作，在充分了解不良地质区段实际情况的基础上，科学制定处理方案，以保障施工安全和施工进度，提高工程施工综合效益。
（3）支护施工处理及改线处理均可改善引水隧洞不良地质区段施工环境，解决不良地质区段问题，保障工程正常施工，施工单位应结合工程实际施工需求，合理选择施工处理方式，以保障工程综合效益。
以上述工程为例，塌方区段塌方问题较为严重，简易的木构架支护不足以维持安全的施工状态，且掘进施工进度较慢。
选择改线处理方案，既有效避开了情况复杂的塌方区段，提高了施工安全性、降低了掘进施工的施工难度，又节约了近50m的支护作业量，降低了施工成本。
不良地质段情况复杂，掘进施工难度较大，危险系数较高，未确定改线方案前，每日掘进施工仅能前进1m左右，确定改线方案后，施工进度恢复正常。
（4）受引水隧洞特殊共用影响，应尽量减少曲线施工布置，以防止出现水流脱壁、空蚀以及负压问题，如必须进行曲线布置，如上述工程未避开不良地质区段，选择使用一个大角度的左拐曲线进行施工，则曲线半径和转角应经过相应的水工模型试验最终确定。
（5）确定改线方案后，新洞线应全面避开不良地质区段，工程地质条件应发生较为明显的改善。
上述工程中，改线施工处理后，围岩类别均提高至Ⅲ类以上，以Ⅲ类和Ⅰ类为主，围岩结构符合整块状、块状标准，且稳定程度达到工程施工需求。
地下水活动较为轻微，局部地区存在滴水，多数区域岩面干燥性良好。
四、结语综上所述，引水隧洞是水利工程的重要组成部分，对于施工质量有着较高且严苛的要求。
引水隧洞施工受环境因素影响较大，如施工遭遇不良地质区段，易对施工安全和施工进度造成较为严重的不良影响。
对于不良地质区段问题，施工单位应综合工程实际需求和工程地质条件分析结果，科学确定施工处理方案，以提高施工安全性、降低施工难度，保障引水隧洞综合施工效益。
参考文献[1]郑云峰，谌文武，刘小伟等．引洮工程15#饱和黄土隧洞主要病害及防治措施[J]．西北地震学报，2011，（z1）．[2]李志成．小断面隧洞涌水不良地质段堵水施工方案[J]．山西水利，2016，（06）．[3]郑云峰，谌文武，刘小伟．引洮工程15＃饱和黄土隧洞主要病害及防治措施[C]．第十一届全国土力学及岩土工程学术会议论文集，2011．[4]王俊生，甘亚军，杨文龙等．新疆下坂地水利枢纽引水洞开挖施工[J]．人民长江，2012，（04）．[5]袁木，肖明．软岩引水隧洞施工开挖过程围岩变形规律研究[J]．水力发电，2015，（03）．。
