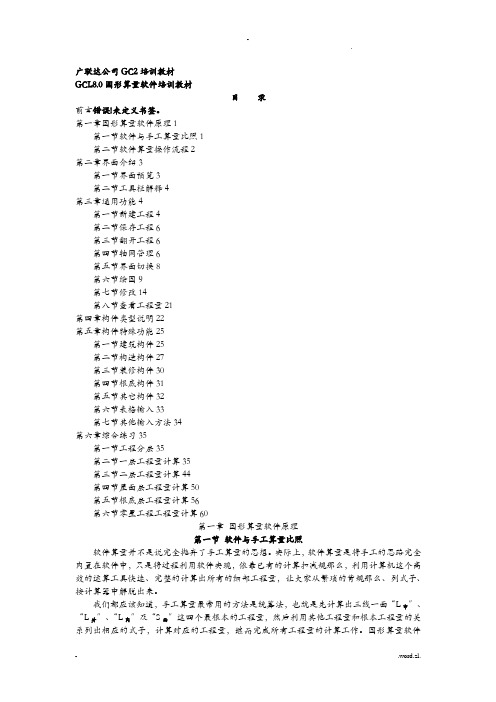

广联达公司GC2培训教材GCL8.0图形算量软件培训教材目录前言错误!未定义书签。
第一章图形算量软件原理1第一节软件与手工算量比照1第二节软件算量操作流程2第二章界面介绍3第一节界面预览3第二节工具栏解释4第三章通用功能4第一节新建工程4第二节保存工程6第三节翻开工程6第四节轴网管理6第五节界面切换8第六节绘图9第七节修改14第八节查看工程量21第四章构件类型说明22第五章构件特殊功能25第一节建筑构件25第二节构造构件27第三节装修构件30第四节根底构件31第五节其它构件32第六节表格输入33第七节其他输入方法34第六章综合练习35第一节工程分层35第二节一层工程量计算35第三节二层工程量计算44第四节屋面层工程量计算50第五节根底层工程量计算56第六节零星工程工程量计算60第一章图形算量软件原理第一节软件与手工算量比照软件算量并不是说完全抛弃了手工算量的思想。
实际上,软件算量是将手工的思路完全内置在软件中,只是将过程利用软件实现,依靠已有的计算扣减规那么,利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量,让大家从繁琐的背规那么、列式子、按计算器中解脱出来。
我们都应该知道,手工算量最常用的方法是统筹法,也就是先计算出三线一面“L中〞、“L外〞、“L内〞及“S面〞这四个最根本的工程量,然后利用其他工程量和根本工程量的关系列出相应的式子,计算对应的工程量,继而完成所有工程量的计算工作。
图形算量软件GCL 8.0是利用代码算量的。
在软件中,三线一面就相当于代码,当然软件中的代码不仅限于三线一面,还有墙长、墙宽等等。
代码是按构件为单元进展划分,是不能再分解的最小量。
图形算量软件8.0算量的整体思路就是用代码作为算量的最小参数单元,按工程量计算规那么自动计算出构件的代码量,造价人员只需直接提取相应的工程量就可以了。
软件最大限度的遵循手工的算量流程,下面我们就以建筑物首层为例,熟悉一下我们手工算量时,首层要计算哪些工程量。
广联达图形算量的操作流程我们大家手工做时一般是:先是平整场地,土方开挖,打夯,垫层,基础……我们图形算量软件的作法的思路:先做标准层.在标准层做好之后就是把标准层向上向下复制,然后把标准做一些适当的修改。
所以标准层是非常重要的,我们在处理时要加倍小心.(重点强调)软件的操作流程:进入图形算量项目管理楼层定义一层号、层高、建筑面积增减及楼层总信息(一层必须单存在)轴线管理一输入主轴线、辅助轴线绘图一所有实体的属性定义、画实体等操作汇总计算(注意在汇总之前每层都生成一次房间)查工程量清单,工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。
图形自动计算工程量操作流程一、总信息:双击广联达图形算量软件一点确认一新建一在项目代号栏内输入工程代号(自己定义代号)一选计算规则一在项目名称栏内输入工程名称(其它可以不输入)一点确认一点楼层一点楼层定义一在楼层号内输入1一打回车一层高输入3°2m—打回车一2层一打回车一3m—打回车3层一打回车一2.4m—点小三角形一建筑面积选择不计算一点楼层换算一在楼层换算对话框内单击鼠标左键选择如下内容:楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1M10碎C30碎C30碎C302M7.5碎C25碎C25碎C253M5碎C20碎C20碎C20点确认一外墙裙高1000一室外地坪相对标高栏内填-0。
45一散水宽度填1000一点确认。
二、轴线:点辅助轴线按扭一点正交主轴按扭一在屏幕上任点一下左键一点下开间一输入轴距相应数字(按图输入轴距,注:轴线号可以自己定义)一点左进深一输入相应轴距(轴线号也可以自己定义)一点确认三、墙体:1、墙体属性定义:点墙体按扭一点属性定义按扭一墙体名称WQ37—墙体材质点小三角形选机红砖一墙体类别点小三角形选外墙一厚度选(或填)370一其它可不输入,(注:轴线距左墙皮宽默认250是表示偏轴线,如果梁、墙体是中轴,可改成185)点做法一点查询(或直接输入3-6、4-1)一点与属性定义相匹配的子目一选3-6、4—1一点选择子目一保存其它墙体采用同样的方法定义NQ24(3—2、4-16)、NRQ24(3—6、4—1)、基础WQ37(3—1换M10)、基础WQ24(3-1换M10)、WQ24(3—6、4—1).(注:在这里定义一个虚墙XQ,墙体材质选其它,类别选虚墙,厚度填1),点保存,基础墙要注意换算标号,因在总信息里基础墙没有定义标号。
广联达图形算量手把手教,新手必备!第一讲工程参数设置大家好,今天将以一套图纸为例,为大家讲解广联达GCL2008图形算量软件的操作和应用。
文章是从图纸出发,将图纸和广联达软件的应用紧密结合,讲述比较基础的知识。
同时,会将软件的功能加以深化,能够让大家学到图纸以外的一些东西。
打开工程在工程建模的开始我们先打开工程,打开工程以后进入广联达软件的欢迎界面。
如图1.1点击新建向导,我们可以新建一个工程,点击打开工程,我们可以打开以前操作过的工程。
本次我们点击新建向导,软件会自动进入下一步。
如图1.2新建工程的第一步,是对于工程的名称,工程的计算规则,工程所选用的清单库和定额库,以及工程的做法模式的设置。
A工程名称的设置对于工程量的计算没有任何影响,工程名称中的内容与保存后生成的文件的文件名相同。
B计算规则的设置分为清单和定额两种,我们可以单独选择其中的一种,也可以选择清单和定额两种,软件可以同时计算清单和定额两种工程量。
C清单库和定额库会根据我们选择的清单或者定额的计算规则进行自动匹配。
D做法模式一共分为两种:纯做法模式和工程量表模式。
我们可以根据自己的需要,选择相应的模式。
在工程量表模式中,软件会对于需要计算的工程量进行提示。
这样模式适用于新手入门,在一定程度上有利于防止落项和漏算,但是也会束缚大家的思路,在后续的文章中我会介绍一些不用画图就能算出的工程量和构件的相互替代,所以我将采用纯做法模式。
在比较低的版本中,在纯做法模式下不能使用构件自动套做法功能,但是在现在的版本中两种算量模式下面都能使用构件自动套做法功能。
完成以上设置以后我们可以点击下一步,进入工程信息界面。
如图1.3在工程信息界面,我们可以很清楚的看见项目代码、工程类别等项目是用黑色字体标注的,但是室内外地坪相对正负零标高一项是用蓝色字体标注的。
黑色字体标注的项目我选填项目,对于工程量的计算没有任何影响。
但是室内外地坪相对正负零标高为蓝色是必填项目。
广联达GCL图形算量的基本方法—入门进阶高手图形算量学习篇图形算量学习篇详细配图讲解每一种工程的需要计算的工程量、手工算量的方法、手工算量的难点、软件处理方法等,分为以下四大章,每一章又分为若干小节,细致全面。
第一章基础工程:平整场地/ 大开挖土方/ 满堂基础/ 条形基础/ 独立基础/ 地沟/ 回填土……第二章主体工程:柱子/ 梁/ 板/ 楼梯/ 门窗/ 过梁/ 墙体/ 阳台/ 挑檐/ 雨篷……第三章装修工程:房间内装修……第四章零星工程:建筑面积/ 散水/ 台阶……-第一章基础工程. 第一节平整场地一、需要计算的工程量清单规则:按底层建筑面积计算。
定额规则:按外墙外皮线外放2米计算。
二、手工计算的方法1、清单规则的平整场地面积:清单规则的平整场地面积=底层的建筑面积2、定额规则的平整场地面积:方法一、按外墙外边线外放2米的图形分块计算,然后进行合并。
方法二、底层建筑面积+外放2米的面积。
外放2米面积计算=外放2米的中心线×2三、手工计算的难点如上图:(1)、划分块比较麻烦,节点2不好处理,容易出现误差。
(2)、2米的中心线计算起来较麻烦,不好计算。
(3)、如果凹进去的部分小于4米,就会出现重叠部分,到底应该扣除多少不好计算。
四、软件处理的方法软件是将图形分成无数个小块进行计算的,计算非常准确。
对于凹进去的重叠部分,软件会自动扣减。
(1)、如已画好外墙,直接在画好的外墙基础上点画平整场地即可。
(2)、如果现场的平整场地和外墙的关系不大,直接画平整场地即可。
. 第二节大开挖土方一、需要计算的工程量清单规则:不放坡,按垫层外边线垂直底面积计算。
定额规则:放坡,加工作面,按放坡后的挖土方体积计算。
二、手工计算的方法1、清单规则:计算挖土方底面积:方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。
外墙外边线到垫层外边线的面积计算方法同平整场地。
如下图方法二、分块计算垫层外边线的面积(方法同分块计算建筑面积)计算挖土方的体积:土方体积=挖土方的底面积*挖土深度。
广联达图形算量软件GCL2008基本操作学习课程1内部学习资料(只限内部使用)一、GCL2008概述1.1算量软件能算什么量算量软件能够计算的工程量包括:土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。
1.2算量软件是如何算量的软件算量并不是说完全抛弃了手工算量的思想。
实际上,软件算量是将手工的思路完全内置在软件中,只是将过程利用软件实现,依靠已有的计算扣减规则,利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量,让大家从繁琐的背规则、列式子、按计算器中解脱出来。
1.3用软件做工程的顺序按施工图的顺序:先结构后建筑,先地上后地下,先主体后屋面、先室内后室外。
将一套图分成四个部分,再把每部分的构件分组,分别一次性处理完每组构件的所有内容,做到清楚、完整1.4GCL2008的特点和价值图1二、实际案例工程操作2.1案例工程展示和界面介绍第一步:界面介绍(如图2和图3)图2图3 第二步:案例工程展示(如图4)图4 2.2流程介绍2.3新建工程第一步:双击桌面“广联达图形算量软件GCL2008”图标(如图5),启动软件。
图5第二步:点击新建向导。
(如图6)图6第三步:按照实际工程的图纸输入工程名称(如图7),输入完毕后点击下一步。
图7第四步:根据实际情况,对做工程需要的规则和定额库进行选择(如图8),选择完毕后点击下一步。
图8第五步:输入室外地坪相对±0.000标高(如图9),输入完毕后点击下一步。
图9第六步:编制信息页面的内容只起标识作用,不需要进行输入,直接点击下一步。
第七步:确认输入的所有信息没有错误以后,点击完成(如图10),完成新建工程的操作。
图10练习2.3:1、根据图纸在GCL2008中建立一个定额模式的工程,计算规则按照当地情况选用。
2.4新建楼层第一步:点击“工程设置”下的“楼层信息”,在右侧的区域内可以对楼层进行定义。
一、启动软件,选择要新建工程或打开已有工程(只介绍新建工程)二、选择新建工程,输入工程名称,确定工程要用的计算规则及清单、定额;根据图纸内容编辑工程信息。
注:计算规则及清单定额一旦选定无法更改三、楼层管理楼层信息完全按照结构图输入,如遇标准层可以在相同楼层中添加相同层数;板厚及建筑面积可以选填,砼标号建议此处修改与图纸一样四、进入绘图输入确定轴网类型,在软件中轴网类型分为三种主轴网和辅助轴线。
正交轴网指的X方向“水平”和Y方向“垂直”方向的轴线交角为90度的轴网。
圆弧轴网指的是开间方向由角度表示,进深方向由弧线半径差值表示的一种轴网。
角度有正负之分,正值逆时旋转,负值顺时旋转。
斜交轴线指的开间方向“水平”和Y方向“垂直”方向盘的轴线交角不为90度,但轴线之间的夹角为“0、180、360及其倍数。
根据图形信息编辑轴网。
注:如有电子版图纸可以选择识别轴网五、选择楼层新建构件此处建议楼层及构件编辑顺序参照现场实际顺序。
六、新建构件(以新建筏板基础为例)在基础中选择筏板基础点击新建,编辑筏板基础属性,名称要参考图纸,检查混凝土标号厚度及底标号。
然后匹配清单项。
构件新建完成。
点击绘图进入绘图模式。
选择绘图方式七、如有电子版图纸可以选择导入CAD图纸进行轴网及构件的识别。
1、单击CAD草图,屏幕右侧出现图纸管理对话框添加需要的图纸,添加进来的图纸可能是几个楼层的CAD图纸,此时需要分割图纸,把图纸分割成你能利用的单个楼层图纸,有的图纸可能不需要分割,直接整理图纸就能实现图纸的分割。
2、选择一张标准的CAD图纸识别轴网,首先提取轴线,第一步提取轴线,第二步提取轴网标示,第三步识别轴网,识别轴网有多个选项,一般常用自动识别;以上三步请根据绘图窗口下的提示完成操作。
3、这个时候就可以选择楼层新建构件进行画图了,在图形算量中一般的构件都是可以CAD图纸识别的,识别顺序与识别轴网基本相同,此处不在详细介绍,特别强调一下,每一步识别之后都要检查一遍。
建筑图形算量第一章概述1算量软件能算什么量算量软件能够计算的工程量包括:土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。
2算量软件是如何算量的软件算量是将手工的思路完全内置在软件中,将过程利用软件实现,依靠已有的计算扣减规则,利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。
3用软件做工程的顺序4软件操作流程5软件界面第二章建工程一、进入软件(1)双击桌面“广联达图形算量软件GCL2008”图标(如图1),启动软件。
(2)点击新建向导(如图2),进入新建工程。
图1 图2二、建工程1.工程名称图32.工程信息输入室外地坪相对±0.000标高(如图4)。
输入完毕后点击下一步。
图43.编制信息页面的内容只起标识作用,不需要进行输入。
直接点击下一步。
图54.完成新建工程操作确认输入的所有信息没有错误以后,点击完成(如图6)。
图6第三章建楼层1.进入楼层信息图7 2.添加楼层图8 3.修改楼层名称将第四层的名称修改为屋面层。
图94.修改层高根据图纸在层高一列修改每层的层高数值,修改完毕后楼层的定义完成。
图10第四章建轴网1.进入轴网页面图11 图122.定义正交轴网(1)新建“正交轴网”。
图13(2)定义下开间尺寸。
图14(3)定义上开间尺寸。
将图纸上开间轴距依次填入添加框中,输入每个数字后回车(如图15)。
输入完毕后点击“轴号自动排序”。
图15(4)定义左进深尺寸。
将图纸左进深轴距依次填入添加框中,输入每个数字后回车(如图16)。
图163.定义圆弧轴网(1)新建圆弧轴网。
在构件列表中点击“新建”,选择“新建圆弧轴网”。
(2)定义下开间尺寸。
点击“下开间”,点击“添加”,角度框中输入45回车、45回车。
图17(3)定义左进深尺寸。
点击“左进深”,点击“添加”,弧距框中输入5350回车、5350回车。
圆弧轴网定义完成。
图184绘制正交轴网(1)点击“轴网-1”,点击常用工具条中的“绘图”,切换到绘图状态(图19)。
在您使用GCL8.0时,推荐您按照下面的流程进行算量。
单元1、启动软件 (2)单元2、新建工程 (2)单元3、新建楼层 (4)单元4、新建轴网 (5)单元5、墙 (8)单元6、门,窗,过梁 (12)单元7、柱 (17)单元8、梁 (19)单元9、板 (21)单元10、斜板 (23)单元11、房间 (25)单元12、屋面 (27)单元13、散水,建筑面积,平整场地 (29)单元14、三维显示,查看工程量 (32)单元15、独基,基坑 (35)单元16、表格输入 (38)单元17、报表输出 (40)1单元1、启动软件(详细讲解可以参看视频01新建工程楼层)1、双击桌面上“广联达工程量清单整体解决方案”快捷图标。
2、左键单击选择“图形算量软件GCL8.0”。
单元2、新建工程(详细讲解可以参看视频01新建工程楼层)1、打开软件,左键单击“新建向导”,进入“新建工程”界面。
2、输入工程名称,选择标书模式、计算规则、清单库和定额库。
提示:1、如果是定额模式,只选择定额规则和定额库。
2、注意不要勾选“自动生成默认构件”。
23、点击“下一步”,按照工程图纸输入“工程信息”,“编制信息”,“辅助信息”。
提示:室外地坪相对标高会影响土方量和外墙装修的工程量,外墙裙高度会影响外墙装修的工程量。
34、点击下一步,出现完成界面,直接点击“完成”按钮,即完成新建工程步骤。
单元3、新建楼层(详细讲解可以参看视频01新建工程楼层)工程建立之后,首先要建立建筑物楼层高度的相关信息,即设置立面高度方面的信息。
1、根据图纸,新建楼层,点击“添加楼层”,添加新的楼层。
2、修改层高为实际高度,层高的单位为“m”。
提示:1、当建筑物有地下室时,基础层指的是最底层地下室以下的部分,当建筑物没有地下室时,可以把首层以下的部分定义为基础层。
2、如果有地下室,添加楼层后,需要将地下室的楼层编码(如-1,-2)输入到楼层编码中。
45单元4、新建轴网(详细讲解可以参看视频02新建轴网) 一、 新建轴网1、 左键单击“绘图输入”,进入绘图界面,切换到“轴网”,在菜单栏点击“轴网管理”。
2、 左键单击“新建”,进入“新建轴网”界面。
63、 点击“下开间”,在右侧轴距栏依次输入下开间的轴距。
提示:输入完最后一个轴距,要敲回车键。
4、 点击“上开间”,在右侧轴距栏依次输入上开间的轴距。
提示:如果轴号有错号的情况,可以使用“轴号自动排序”功能让软件自动排序。
5、 依次输入左进深和右进深。
点击“确定”,返回“轴网管理”窗体。
6、 左键单击“选择”进入“请输入角度”界面。
提示:输入的角度指轴网在水平面上旋转的角度。
一般7情况下默认0。
7、 左键单击“确定”,轴网自动插入软件中。
轴网建立完成。
二、圆弧轴网1、点击“轴网管理”,单击“新建”,选择“圆弧轴网”。
2、输入角度,切换到左进深,输入轴距(半径)即可完成圆弧轴网的建立。
单元5、墙的定义和绘制(详细讲解可以参看视频03墙的定义和绘制)一、定义墙构件1、切换到导航栏“普通墙”,点击“定义构件”。
2、在“构件管理”界面,新建“普通墙”,输入名称,厚度。
3、由“属性编辑窗口”切换到“构件做法”界面,进行墙套定额。
4、在“查询定额库”界面,点击“查询定额库”,套取墙的定额。
5、可以点击“章节查询”,选择工程,专业,查找到相关定额后直接双击即可。
8二、绘制墙构件—折线画法9101、切换到绘图输入区域,选择定义好的墙2、点击“折线”选择画法。
3、点击要绘制的墙的各个点,完成绘制。
提示:直线绘制主要用于条形构件,采用直线式绘图方式的构件有:墙、条基、梁等。
三、绘制墙构件—弧线画法1、点击“画矩形”中的“三点画弧”。
112、依次点击绘图区域内三个点,即可完成绘制。
提示:1、普通墙:只是墙体的材质和厚度不同时的墙体2、分层墙:用于绘制同一道墙体中高度方向上下有不同材质或不同厚度情况的墙体;分层墙单元构成分层墙3、间壁墙:只能作为内墙、计算间壁墙时,与普通墙的区别在于与地面抹灰、块料等处的扣减关系,它对房间中的地面装修工程量无影响;不能参与布置建筑面积,找外墙4、虚墙:不参与其他构件的扣减,本身也不计算工程量。
用于分割回形房间;围成建筑面积等。
单元6、门,窗,过梁(详细讲解可以参看视频04门窗过梁)一、新建门窗构件1、切换到导航栏“门窗洞”,点击“定义构件”。
2、在“构件管理”界面新建“矩形门”,输入名称,洞口高度与宽度。
3、用同样的方法建立窗构件。
12二、新建过梁1、在构件管理界面“新建矩形过梁”,输入新建过梁名称,材质,截面高度,伸入墙内长度等。
132、切换构件做法界面套取过梁定额子目。
三、绘制门窗14151、点开“构件列表”,选择要绘制的构件。
用画点的方法直接点在墙的相应位置上。
四、绘制过梁1、选择定义好的过梁,点击“智能布置”,“按门窗门联窗或墙洞智能布置”。
、拉框选择门窗洞,右键确定,完成过梁的绘制。
216单元7、柱的定义和绘制(详细讲解可以参看视频05柱的定义和绘制)1、切换到导航栏“普通柱”,点击“定义构件”,进入“构件管理”界面。
2、在“构件管理”界面点击“新建”中“新建矩形柱”,在“属性编辑”窗口里按照图纸所给柱信息依次输入。
3、切换到“构件做法”界面,查4、也可以从构件做法界面查看计算规则。
17184、做法套好后点击“关闭”,回到“绘图界面”。
5、选择要绘制的柱,直接画点绘制在绘图区轴线交点上,单击鼠标左键绘制柱。
偏心柱:选择要绘制的柱,鼠标捕捉轴线交点,按住键盘上“ctrl 键”,同时单击鼠标左键,软件弹出“偏移对话框”,在对话框里输入偏心的距离,点击“确定”,偏心柱即绘制完成。
单元8、梁的定义和绘制(详细讲解可以参看视频06梁的定义和绘制)1、切换到导航栏“梁”,点击“定义构件”,进入“构件管理”界面。
2、在“构件管理”界面点击“新建”中“新建矩形梁”,在“属性编辑”窗口里按照图纸所给梁信息依次输入。
3、输入完成后,由“属性编辑”窗口切换到“构件做法”界面,进行梁套定额。
4、做法套好后,点击“关闭”按钮,切换回“绘图界面”。
5、选中要绘制的梁,点击,在绘图区按照画墙的方法依次绘制梁。
1920不在轴线上的梁用“shift+左键”绘制:选择要绘制的梁,点击,鼠标在绘图区找到轴线交点,按住键盘上“shift ”键,同时点击鼠标左键,弹出“偏移对话框”,在对话框中输入偏移量,点击确定,完成起点的偏移。
单元9、板的定义和绘制(详细讲解可以参看视频07板的定义和绘制)1、切换到导航栏“现浇板”,点击“定义构件”。
2、在“构件管理”界面点击“新建”中“新建现浇板”,在“属性编辑”窗口里按照图纸所属性编辑完后,切换到构件做法对板进行定额套用。
给板信息输入,3、做法套好后点击,切换回“绘图界面”4、鼠标左键点击,即在最小封闭区域生成板。
21删除多余的板:鼠标左键点选或拉框选需要删除的板, 在主菜单中点击,此时弹出确认窗口,点击“是”,则删除当前选中的构件图元。
2223单元10、斜板(详细讲解可以参看视频08斜板)1、定义板构件,包括属性编辑,构件做法。
2、用折线的画法依次点击板的各个顶点绘制板。
3、点击“定义斜板”,选中板,选择箭头标的基准边,选择抬起点,点击“确定”。
4、输入标高,点击“确定”,完成斜板的定义。
5、点击“保存”,查看三维。
24单元11、房间(详细讲解可以参看视频09房间)1、左键选择装修下的房间,点击“定义构件”。
2、左键点击“新建房间”,输入名称、墙裙高度、踢脚高度、吊顶高度,然后点击“构件做法”。
4、左键点击查询菜单下的“查询定额库”,依次套取相应定额子目。
25265、 左键选择点式画法,左键单击房间所在位置,房间绘制完毕。
27单元12、屋面(详细讲解可以参看视频10屋面) 1、左键点击“其它构件”,点击“屋面”,选择“定义构件”。
2、左键点击“新建屋面”,输入名称,然后点击构件做法。
3、左键点击“查询定额库”,双击左键选择定额子目。
4、选择点式画法,左键点击屋面所在位置。
(在女儿墙围成的封闭区域中任意位置点击左键即可画上屋面)285、左键点击“定义屋面卷边”,选择定义所有边,点击“确定”。
6、点击鼠标左键选择需要设置卷边的屋面,输入屋面卷边高度,点击“确定”,卷边设置完成。
29单元13、散水,建筑面积,平整场地(详细讲解可以参看视频11散水平整场地建筑面积) 一、散水:1、切换到首层,选择“散水”,点击“定义构件”。
进入构件管理器,点击“新建散水”。
2、选择构件做法,点击“查询定额”,选择“查询定额库”,找到相应的定额并双击选择即可。
3、鼠标左健点击选择定义好的散水,进行绘图,选择“智能布置”中的“按外墙布置”,选择外墙,右键确定,在弹出的对话框中输入散水宽度。
二、平整场地1、构件栏中选择“平整场地”,点击“定义构件”,进入构件管理并新建构件。
2、选择构件做法,点击“查询定额”,选择“查询定额库”,找到相应的定额并双击选择。
3、选择代码然后点击“确定”。
30314、在外墙范围内任意位置点击鼠标左健布置即可。
三、建筑面积1、构件栏中选择“建筑面积”,点击“定义构件”,进入构件管理并新建构件。
2、点击“选择构件”,进入绘图区域,选择画点布置的方法。
在外墙范围内任意位置点击鼠标左健布置。
3、切换到其他层按照类似的方法完成楼层建筑面积的绘制。
32单元14、三维显示,查看工程量 一、 三维显示 点击“保存”,在工具栏中点击“三维显示”即可。
二、汇总计算点击“汇总计算”,点击弹出窗体上选择需要汇总的楼层,再点击“计算”,即可进行工程量的汇总计算。
三、查看工程量在汇总计算后,您可以使用“查看构件图元工程量”的功能,查看当前层所选构件的工程量。
1、在主菜单中点击“工程量”中“查看构件图元工程量”。
2、按鼠标左键选择或拉框选择需要查看工程量的构件图元,弹出构件图元工程量窗口。
3、在该界面可以显示出构件的工程量或做法工程量。
四、查看构件图元工程量计算式33使用“查看构件图元工程量计算式”的功能,您可以查看当前层构件图元的工程量计算式,方便校核计算结果的正确性。
1、在主菜单中点“工程量”中“查看构件图元工程量计算式”。
2、按鼠标左键选择需要查看工程量的构件图元,弹出“查看构件图元工程量计算式”窗口即可以查看。
3435单元15、独基,基坑(详细讲解可以参看视频13独立基础基坑土方) 一、独基1、 构件栏中选择“独立基础”,点击定义构件,进入构件管理并新建构件。
2、 选中新建的基础,点击鼠标右健,新建“矩形独立基础单元”,根据图纸定义基础属性,并套上相当的独基定额。
3、 依次按照图纸,新建矩形独立基础单元,先将垫层标记改为“是”,表示该部分为垫层,再要据图纸中垫的尺寸来定义该单元,最后套上相应的垫层定额。
