防雷计算

滚球半径法计算防雷公式
滚球半径法是一种用于计算防雷公式的方法，也称为滚球法。

它
基于远离雷电地点的大圆距离与雷电附近的小圆距离之间的比例关系。

防雷公式是指用于确定安装避雷设施（如避雷针等）的高度或长
度的公式。

这些设施旨在保护建筑物或设备免受雷击的损害。

在滚球半径法中，假设雷电垂直撞击地面的距离为A，地面上的建筑物或设备需要保护的范围为B。

通过测量一个标准大小的滚球A和B
之间的半径差（记为R），可以得出以下公式：
B = R * A
其中，B是需要保护的范围的半径，R是滚球与雷电撞击地面的半
径差，A是雷电撞击地面的距离。

这个公式的原理是假设雷电撞击地面点附近的雷电场是均匀的，
且雷电的半径与雷电场的半径差是相似的。

通过测量滚球与雷电撞击
地面点附近的雷电场的半径差，可以推测出需要保护的范围的半径。

需要注意的是，滚球半径法是一种经验公式，其准确性取决于实际测量和具体环境条件。

在实际使用中，还需要考虑其他因素，如建筑物的高度、材料、地形等，以确定最佳的防雷设施布置和尺寸。

另外，滚球半径法也可以拓展到其他应用领域，如检测地下管道的腐蚀情况、测量建筑物的倾斜度等。

通过测量滚球与某个特定点之间的半径差，可以推断出该点与滚球之间的距离或物理变化情况。

这种方法在工程测量和地质勘探中有着广泛的应用。

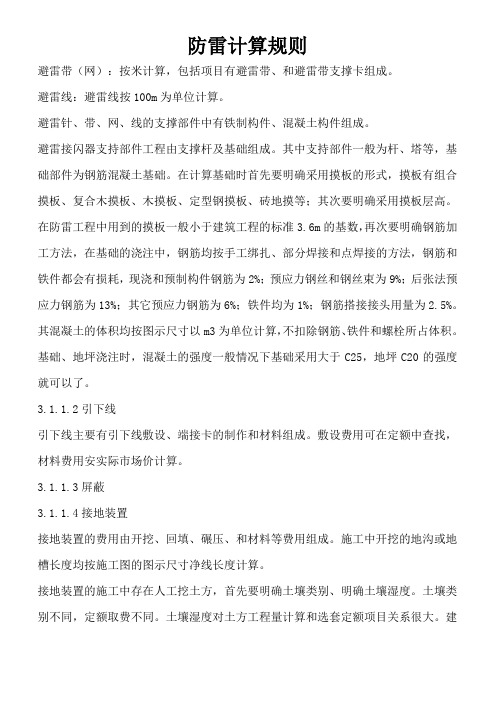

防雷计算规则避雷带（网）：按米计算，包括项目有避雷带、和避雷带支撑卡组成。

避雷线：避雷线按100m为单位计算。

避雷针、带、网、线的支撑部件中有铁制构件、混凝土构件组成。

避雷接闪器支持部件工程由支撑杆及基础组成。

其中支持部件一般为杆、塔等，基础部件为钢筋混凝土基础。

在计算基础时首先要明确采用摸板的形式，摸板有组合摸板、复合木摸板、木摸板、定型钢摸板、砖地摸等；其次要明确采用摸板层高。

在防雷工程中用到的摸板一般小于建筑工程的标准3.6m的基数，再次要明确钢筋加工方法，在基础的浇注中，钢筋均按手工绑扎、部分焊接和点焊接的方法，钢筋和铁件都会有损耗，现浇和预制构件钢筋为2%；预应力钢丝和钢丝束为9%；后张法预应力钢筋为13%；其它预应力钢筋为6%；铁件均为1%；钢筋搭接接头用量为2.5%。

其混凝土的体积均按图示尺寸以m3为单位计算，不扣除钢筋、铁件和螺栓所占体积。

基础、地坪浇注时，混凝土的强度一般情况下基础采用大于C25，地坪C20的强度就可以了。

3.1.1.2引下线引下线主要有引下线敷设、端接卡的制作和材料组成。

敷设费用可在定额中查找，材料费用安实际市场价计算。

3.1.1.3屏蔽3.1.1.4接地装置接地装置的费用由开挖、回填、碾压、和材料等费用组成。

施工中开挖的地沟或地槽长度均按施工图的图示尺寸净线长度计算。

接地装置的施工中存在人工挖土方，首先要明确土壤类别、明确土壤湿度。

土壤类别不同，定额取费不同。

土壤湿度对土方工程量计算和选套定额项目关系很大。

建筑工程预算定额规定：人工挖土方、基槽和基坑，均以干土为准；当人工挖湿土时，其所选套定额项目要乘以1.18系数；机械挖土方均以天然湿度（含水率在35%以内）为准；如果土壤含水率超过25%时，其人工和机械项目，均应乘以1.15系数；对于同一工程，如果其不同部位的土壤湿度不同时，也应按上述规定分别计算其工程量，并选套相应定额项目计算。

.1.1.4等电位连接等电位连接网络工程量往往以米计算，需要区分接地母线的规格。

滚球半径法计算防雷公式(一)滚球半径法计算防雷公式什么是滚球半径法？滚球半径法是一种常用的方法，用于计算建筑物或设备的防雷要求。

该方法通过考虑雷电路径的半径、压力和能量等因素，确定合适的防雷措施。

相关公式1.滚球半径公式滚球半径公式用于计算建筑物或设备所需的防雷半径。

公式： $R = \sqrt{\cfrac{L}{4}}$其中，R：滚球半径（单位：米）L：雷电路径长度（单位：米）2.雷电能量公式雷电能量公式用于计算建筑物或设备受到的雷击能量。

公式： $E = \cfrac{1}{2}CVR^2$其中，E：雷击能量（单位：焦耳）C：雷电电容（单位：法拉）V：雷电电压（单位：伏特）R：滚球半径（单位：米）3.防雷杆高度公式防雷杆高度公式用于计算建筑物所需的防雷杆高度。

公式：ℎ=R+L其中，ℎ：防雷杆高度（单位：米）R：滚球半径（单位：米）L：雷电路径长度（单位：米）举例解释假设一栋建筑物的雷电路径长度为30米（L=30米），需要通过滚球半径法计算其所需的防雷半径。

根据滚球半径公式 $R = \sqrt{\cfrac{L}{4}}$ ，可以计算得到防雷半径 $R = $米。

同时，假设此建筑物的雷电电容为10微法（C=10×10−6法拉）、雷电电压为10万伏特（V=105伏特），需要计算其受到的雷击能量。

根据雷电能量公式 $E = \cfrac{1}{2}CVR^2$ ，可以计算得到雷击能量 $E = ^{-6} ^5 (^2) $焦耳。

另外，假设此建筑物的雷电路径长度为30米（L=30米），需要计算其所需的防雷杆高度。

根据防雷杆高度公式ℎ=R+L，可以计算得到防雷杆高度 $h = + 30 = $米。

综上所述，通过滚球半径法计算，此建筑物需要一根防雷杆高度为米，并且需要设置防雷半径为米的防雷设备。

以上是滚球半径法计算防雷公式的相关内容，通过这些公式可以有效地评估和设计建筑物或设备的防雷需求。

防雷接地算法一、主体接地部分1、承台接地：按“基”计算，每个引下线的承台算一基；(深圳地区除外)2、基础接地网：按“米”计算，分两种，一种是以地梁主筋连通，另一种是以镀锌扁钢或镀锌圆钢连通，要多加3.9%的系数；3、外甩接地：按“米”计算，定额套户外接地母线敷设，材料按图纸要求，算法以（深度+外甩长度）*1.0394、测试板：按“处”计算，图上有标明以图纸为准，图上没标注以外边有外的地方安装；5、引下线：按“米”计算，每根引下线以正负零至最顶点标高再加地下部分，地下部分要考虑引至基础地梁面（注：基础地梁面至地下室底板或正负零的长度要问土建的）；主根小于16厘的要按两条计算；引下线分用镀锌钢材明敷引下、利用主筋连通引下及利用钢结构连通引下三种；6、均压环：按“米”计算，一般按九层及以上每隔一层算一圈，一圈指的是建筑外边线；7、门窗跨接：按“处”计算，一般按九层及以上每一层向着最外边的门、窗、空调架及围栏都要计算；8、避雷带：按“米”计算，指的是明敷在露天部分边线；9、避雷网：按“米”计算，指的是暗敷在露天部分保温层下方，主要作为算的地方是（引下线与均压环十字连接处，每个引下线算两处；天层外露的阀门和铁件；天层梯间和水箱铁梯；引出室外的钢制电线管和钢制水管等）（注：深圳定额来说，承台接地是以这个来计算的）11、总等电位箱12、局部等电位箱13、卫生间等电位盒；14、等电位连接：是等电位与等电位之间二次连接的部分，一般是PC25电线管及BVV25mm2导线；15、接地系统调试：一个工程最少一处，如果基础接地分开多区的话，就按多少个系统来算）二、室内母线接地部分11、母线敷设分为室外敷设、室内明敷、室内暗敷（工程量要增加3.9%的系统），按“米”计算；11.1、一层主配电箱引至地梁面；11.2、电井内从上至地梁面；11.3、等电位箱至地梁面；11.4、电梯机房内四周（主意过门口要引下再引上埋地）11.5、卫生间等电位箱至梁面；11.6、局部等电位至梁面；11.7、天面的泵和风机至引下线位置；11.8、变配电房和发电机房引至引下线位置（这一部分要算在高低压变配电中）11.9、线槽桥架接地（这一部分要算在线槽桥架同一个清单中）11.10、电梯井道接地（有时是用扁钢，有时是利用建筑钢筋连通）11.11、如果图上有标明或说明中有其它地方要算的；三、卫生间等电位引下线部分1、镀锌扁钢引至圈梁面（一定要算的）2、各卫生间等电位盒水平引下连接引下线部分（采用建筑圈梁连通或板筋连通引至引下线），但有些是采算法是采用镀锌扁钢或圆钢连通至引下线，还有一些是采用一般的钢筋连通；3、还有一种作法：在卫生间内部地面上来300mm处，用扁钢沿着卫生间内墙暗敷一圈，这种很少见；4、还有装修部分的接地，就是卫生间内的铁件要用电线连接到卫生间等电位盒中，这种要按实际发生计算；。

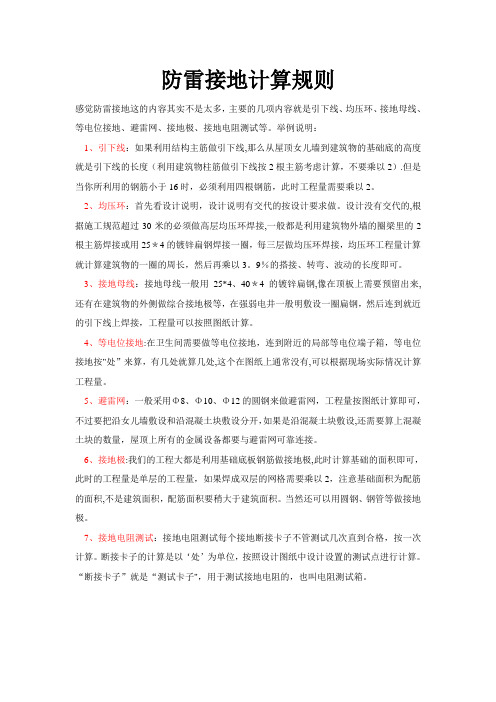

防雷接地计算规则感觉防雷接地这的内容其实不是太多，主要的几项内容就是引下线、均压环、接地母线、等电位接地、避雷网、接地极、接地电阻测试等。

举例说明：1、引下线：如果利用结构主筋做引下线,那么从屋顶女儿墙到建筑物的基础底的高度就是引下线的长度（利用建筑物柱筋做引下线按2根主筋考虑计算，不要乘以2）.但是当你所利用的钢筋小于16时，必须利用四根钢筋，此时工程量需要乘以2。

2、均压环：首先看设计说明，设计说明有交代的按设计要求做。

设计没有交代的,根据施工规范超过30米的必须做高层均压环焊接,一般都是利用建筑物外墙的圈梁里的2根主筋焊接或用25＊4的镀锌扁钢焊接一圈，每三层做均压环焊接，均压环工程量计算就计算建筑物的一圈的周长，然后再乘以3。

9％的搭接、转弯、波动的长度即可。

3、接地母线：接地母线一般用25*4、40＊4的镀锌扁钢,像在顶板上需要预留出来,还有在建筑物的外侧做综合接地极等，在强弱电井一般明敷设一圈扁钢，然后连到就近的引下线上焊接，工程量可以按照图纸计算。

4、等电位接地:在卫生间需要做等电位接地，连到附近的局部等电位端子箱，等电位接地按"处”来算，有几处就算几处,这个在图纸上通常没有,可以根据现场实际情况计算工程量。

5、避雷网：一般采用Φ8、Φ10、Φ12的圆钢来做避雷网，工程量按图纸计算即可，不过要把沿女儿墙敷设和沿混凝土块敷设分开，如果是沿混凝土块敷设,还需要算上混凝土块的数量，屋顶上所有的金属设备都要与避雷网可靠连接。

6、接地极:我们的工程大都是利用基础底板钢筋做接地极,此时计算基础的面积即可，此时的工程量是单层的工程量，如果焊成双层的网格需要乘以2，注意基础面积为配筋的面积,不是建筑面积，配筋面积要稍大于建筑面积。

当然还可以用圆钢、钢管等做接地极。

7、接地电阻测试：接地电阻测试每个接地断接卡子不管测试几次直到合格，按一次计算。

断接卡子的计算是以‘处’为单位，按照设计图纸中设计设置的测试点进行计算。

防雷保护角计算防雷保护角是指在雷电活动中对建筑物、设备和人员等进行有效的防雷保护的一个重要参数。

它是根据目标物的形状和性质、雷电放电特性以及防雷设施的类型和排列方式等因素来确定的。

下面将为您介绍防雷保护角的计算方法和相关参考内容。

1. 防雷保护角的计算方法：防雷保护角一般可以从两个角度来进行计算，即根据物体自身的几何形状和雷电放电特性。

- 根据物体自身几何形状：1）尖角保护角计算：以尖角A为例，尖角保护角的计算方法是根据尖角的半径r和雷电流的特性来确定。

一般情况下，可以使用经验公式：θ = 0.02 r I^{1/2}，其中θ为保护角，r为尖角半径，I为雷电流。

2）封闭物体保护角计算：对于封闭物体，如建筑物、设备等，可以使用以物体的高度h为参数的经验公式来计算保护角，一般为θ = 4.5 h^{1/3}。

- 根据雷电放电特性：1）雷电流特性：雷电流的特性包括时间、幅度和印记等，常用的参数有雷电流前沿斜率、雷电流峰值、雷电流半衰期等。

根据雷电流的特性，可以通过计算得到相应的保护角。

2）雷电放电通量特性：雷电放电通量是指单位时间内通过某一面积的雷电放电能量，常用的参数有雷电放电时间、放电通量和雷电密度等。

根据雷电放电通量的特性，也可以计算得到相应的保护角。

2. 防雷保护角的相关参考内容：防雷保护角的计算是一个复杂的过程，需要综合考虑多个因素，包括建筑物或设备的形状和尺寸、周围环境的情况、地形地貌特征以及雷电放电特性等。

以下是一些相关参考内容：-GB 50057-2010《建筑物防雷设计规范》：该规范是中国建设部颁布的防雷设计规范，其中包括了防雷保护角的计算方法和相关要求，可以作为设计人员进行防雷工程设计时的参考依据。

-NF C 17-102 2011《防雷系统设计规范》：该规范是法国颁布的防雷系统设计规范，其中涵盖了防雷保护角的计算方法和相关指导内容，适用于对建筑物、设备和人员等进行防雷保护的设计。

防雷计算三种方法1.几何法（GM）几何法是不考虑避雷针的形状、高度及雷击电流大小，避雷针按45°保护角计算。

<<工业与民用电力装置的过电压保护设计规范>>(GBJ64－83)规定的单支避雷针保护范围，应按下列方法确定：避雷针在地面上的保护半径（图），应按下式确定：图单支避雷针保护范围r=1.5h式中r-保护半径(m);h-避雷针的高度(m)。

在被保护高度h x水平面上的保护半径，应按下式确定当h x≥h/2时，r x =(h- h x)ρ= h aρ式中r x－避雷针在h x水平面上的保护半径（m）；h x－被保护物的高度（m）；h a－避雷针的有效高度（m）；ρ－高度影响系数，h≤30m，ρ=1；30m< h≤120m，当h x <h/2时，r x =(1.4h- 2h x)ρ2．电气几何法（EGM）电气几何法考虑闪击距离与雷电流的幅值有关，但未能考虑避雷针的形状及对地高度对闪击距离的影响。

归纳以下三点：2.1击距与雷电流幅值关系如下：式中r s－击距，m；I－雷电流幅值，kA。

2.2雷先导对大地、导线及针行物的击距是一致的。

2.3先导是斜入射的，其入射角呈概率分布为：电气几何法人为有半径r0的球，沿地面或避雷装置周围滚动，球所不能触及的空间，即对应于r0的雷电流为有效的空间。

3.先导传播模型（LPM）下行雷闪的先导在高处不受地面物体的影响而随机发展，当下行先导下落其一位置时，先导中的电荷引起的电场在目的物达到先导起始条件，便产生上行先导。

上、下行先导在其空间电场作用下，沿一定方向发展，若相遇，将击中目的物。

一定几何形状和高度的目的物能否被一定雷电流幅值额雷闪击中，用吸引半径R a（针行）或吸引距离D a的参数来描述。

R a和D a不仅是与雷电流幅值有关，而且与目的物的高度有关。

对针行物吸引半径计算如下：式中Ra－吸引半径，m；I－雷电流幅值，kA；h－针行物高度，m。

防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算，一般在三类土以上的地方使用钢管接地极你必须使用管帽，管帽一般是厚度6MM，直径80--90的钢板组成。

2、接地母线敷设，按设计长度以“m”为计量单位计算工程。

接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算工程量，计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。

避雷小针各省执行有差异，浙江省是按“接地跨接”子目乘以系数执行，小针按主菜计入！9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。

1、接闪器安装工程量计算避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

1）、定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。

②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。

(2)避雷针加工制作，以“根”为计量单位。

(3)避雷针拉线安装，以三根为一组，以“组”计量。

2）、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％)式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。

②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

2、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1）、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2）、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。

用柱内主筋作“引下线”时，定额按焊两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。

3）、断接卡子制作、安装，按“套”计量。
