华硕笔记本电脑（PR04JS）拆解方法：
1、键盘边缘有小口，小口有凸起的按钮，用小螺丝刀扣进按钮，慢慢扣出键盘。
注意键盘下面链接的排线，键盘抠出来后拔掉下面的排线。
2、卸掉键盘下所有露出来的螺丝。
3、拨出光驱。
4、光驱下有三个小螺丝要卸掉。
5、卸掉电池，把电池下面的几个螺丝瞎掉。
6、卸下后盖两端螺丝，把后盖打开。
7、卸下两个橡胶垫子可以看到下面有两个螺丝，并卸下来。
8、卸掉后盖下面露出的螺丝，拔掉两根线。
（记住白线和黑线的位置）
9、卸掉硬盘上的四个螺丝。
10、卸掉硬盘下两个小螺丝
11、慢慢从一边开始打开上面的盖子。
12、打开面盖后，推开排线接口锁扣，并轻轻拔掉几个排线。
13、卸掉主盘上的螺丝。
14、将主板轻轻抠出来。
15、卸掉CPU和大集成块上的7个螺丝。
16、把散热器抠出来。
17、用螺丝刀抠开风扇盖的锁扣，轻轻拨开散热风扇上被粘住的黑塑料盖。
18、可以清理散热风扇上堆积的灰尘。
19、组装就按相反的顺序来组装。

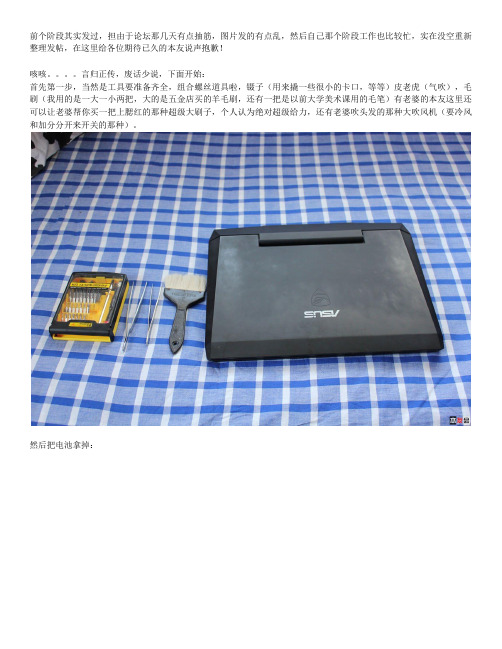

前个阶段其实发过，担由于论坛那几天有点抽筋，图片发的有点乱，然后自己那个阶段工作也比较忙，实在没空重新整理发帖，在这里给各位期待已久的本友说声抱歉！咳咳。
言归正传，废话少说，下面开始：首先第一步，当然是工具要准备齐全，组合螺丝道具啦，镊子（用来撬一些很小的卡口，等等）皮老虎（气吹），毛刷（我用的是一大一小两把，大的是五金店买的羊毛刷，还有一把是以前大学美术课用的毛笔）有老婆的本友这里还可以让老婆帮你买一把上腮红的那种超级大刷子，个人认为绝对超级给力，还有老婆吹头发的那种大吹风机（要冷风和加分分开来开关的那种）。
然后把电池拿掉：接着就是把键盘撬出来了：这里说一下我的一个小诀窍，没有所谓的专用撬棒还有一个办法，用一字螺丝刀上面包上塑料胶带，防止刮伤漆面！！如图：开始撬键盘，注意，手下留情，稍微轻一点！！！从左从右随意：然后：要注意的是，键盘下面有两根排线，一根是键盘的信号线，还有一根应该是键盘灯的电源线！注意，小心的用镊子撬开，然后把线拔出来就露出里面的样子！！（用镊子把两边的卡口推开即可，千万不要往上翘）然后把右下角我画红圈的那个孔往左用螺丝刀橇过去！没撬之前这样橇过去后然后开始把掌托敲出来，先找到下图中的那个接口，把上面那块黑色的塑料片撬起来，轻轻一挑就起来了！！然后把线拔出来！！然后开始撬掌托，这里最好那个硬质一些的塑料片，我还是老方法，塑料胶带包螺丝刀！！拆下来就会这样了！然后开始拆螺丝，看准了，我用红线圈出来了，拧下来的螺丝可以按照顺序和排布位置放在空的地方，（一定要没人可以打搅的地方，别到时来一个人，或者更严重的一只猫一只狗，这下就将是杯具了）然后轻轻松松把后面的面板拆下来！！然后把我用红圈圈的那个螺丝拧下来，记住那是光驱固定的螺丝！然后把光驱往右轻轻一推，出来了！！！接下来把这里几个位置的螺丝拿了，主要是方便一会不用再把机子翻过来了！！先拆光驱拿掉后那边有三个螺丝！！如图！！然后把硬盘拆下来！！顺便把空的硬盘位的那个螺丝卸了！然后把硬盘螺丝也卸了！然后把硬盘小心的拿下来，注意了，因为是机械硬盘，所以还是要小心轻放！！顺便把硬盘下那个螺丝也卸了！然后开始拆A面上面那块挡板，先把电池仓位置处的几颗螺丝卸下来，要注意的是有一颗螺丝在贴纸下面，自己仔细看就可以看到了！！给个特写！！！然后把正面那块盖板掰开！！然后把左右两个屏幕支架的螺丝卸了！！！！左边的右边的拿掉后就这样了，然后把上面一个黑色的塑料板上两个螺丝卸了！！！！然后这块板就轻轻的下来了！！！然后你就可以把屏幕像我上下分离了！！！！然后可以看到在键盘灯按钮和开关键上各有两个塑料片掰开他们！！！左边的！右边的分别把里面两颗螺丝拆下来！然后把开关下方这个黄色贴纸撕开，把里面两个排线从接口里拉出来，记住先把上面的黑色小板翻开，很轻松的就可以把排线拿出来了！！！！好了，拿出来了！！！然后把图中这个很小的接头从接口中拔出来！注意，这里最好用镊子，先左右挑一下，然后再轻轻的拔出！好了，接下来要把这块大面板也拿下来了！！！！大板拿下来后就露出了里面的主板！！！！可以看见左右两个风扇安装上还是有区别的，回头装的时候别搞错了！然后开始拆风扇！！这里可以看到风扇的灰还是很蛮脏的！！！把传说中的黑又硬胶条撕开，把风扇的接线从主板上拔下来，然后把固定风扇的三个螺丝卸下来！这里要注意，有一个螺丝是被黑又硬粘着的，具体见下图！！螺丝都拧下后，就可以把风扇拿下来了！！！然后就可以把风扇拆开来清理风扇里面的灰尘了！！灰还是很厉害的，我是皮老虎加毛刷一起上，就如帖子开头所说，有强力吹风机其实用吹风机正的很好用，就是理发店那种电吹风，有油的本友可以清好灰后在风扇的轴承上滴一两滴油！然后老方法拆左边那个风扇！！！！然后老方法拆左边那个风扇！！！！拆下来！！！好脏啊!好好清理一下！！然后要把主板拿下来清理散热鳍了！把我下图红线圈的几个螺丝卸下，注意要把主板翻过来，最好把我用黄线圈的几个贴纸也撕下来，主要是能把固定的几根线松开，免得翻主板的时候把线拉松了，当然如果你有好的办法也可以不用这样！主板拿下来就这样了！！！好了，主板拿出来发现散热鳍真的很脏！然后把两个散热模块从CPU和GPU上拆下来清理散热鳍清理完毕，和谐了！！！东西都拆下来后，本本就这样了，四分五裂啊！！！最后嘛，换硅脂，先把CPU和GPU上的硅脂擦干净原装的硅脂抹的好多啊！好好擦擦我换的是利民的CF3，包装里还有一张专门挂硅脂的卡片，虽然很多东西都可以替代，但是商家这种小细节处理让人很满意！全部弄好就可以装起来了，装起来就不需要我再介绍了吧，一点一点仔细的装起来就可以了最后给大家看一个我自己保存螺丝的小诀窍，哈哈哈觉得有用的，就顶一下吧，哈哈哈。
教你笔记本拆卸技巧_值得学习有很多朋友反映过笔记本电脑拆卸的问题，有的是已经拆到一定步骤的时候，某个连接线不会拆了;有的是在拼装的时候，不知道线路该怎么连接;还有的是，面对长短不一、规格不同的数十颗螺丝帽傻眼了……相比于台式机，笔记本电脑的拆卸更为困难，对不熟悉笔记本内部结构的朋友来说更是如此。
下面就讲一些本本拆卸的技巧与注意事项，希望对大家有所帮助。
拆机常规流程回顾：1、首先去掉底盖(D面)的所有螺丝，包括电池仓中的螺丝，小底盖如果可以取下就取下，内存和硬盘也建议取下;2、然而转到键盘面(C面)，取下键盘后，然后把键盘底下的螺丝下光;3、可以分离C面和D面了，既分离键盘面外壳和底盖，内部的主板就暴露出来了。
螺丝：小盒分类、位置对应摆放最靠谱笔记本如果要进行深度改造或者维护，经常需要70%~80%程度的拆解，会“诞生出”长长短短的一大堆螺丝，有时会多达三十多颗。
如果你把它们堆在一起，最后你装回去的时候就会崩溃了——这也是很多初期拆机用户往往会犯的错误。
所以，给螺丝归类，非常重要。
有些人喜欢把螺丝按照长短归类，然后记下哪些位置用哪种长度的螺丝。
不过这种记忆太艰苦了，因为某种长度的螺丝可能适用于不同部位，不同层的多个地方;反之，同一个部件又有可能需要两到三种长度的螺丝。
总体来说比较理想的方式是“小盒分类、位置对应摆放”。
首先，准备好的3个小塑料盒，全部贴上双面胶，并用签字笔分别写上“底部”“C面”“主板”，因为，对比笔记本拆解，这三个地方是“主战场”，也是螺丝的最多的地方，而主流笔记本也基本是按照这个顺序来拆机的。
其次，在大的分类完成后，如果你要追求完美，还可以做出更精细的分类，比如把“底部”分为“机身底盖”和“电池仓内部”两个盒子，这样位置感更强。
如果主板有多层，可以每一层都用一个小盒子，并对应标注。
在以上两点的基础上，还有一个技法，就是在拆机的时候，把拆下的螺丝按照在机身上的位置，在小盒子中进行“对位摆放”。
一、前言对于许多台式电脑的用户来说，也许你已经享受过自己动手更换显卡、CPU 所带来的乐趣，不过我们却又很少有机会能够体会DIY笔记本的乐趣，特别是当笔记本还是做为奢侈品的时候。
对于笔记本用户来说，笔记本厂商提供给我们的整机，往往有些该有的东西没有（如独立显卡），不该有的东西一大堆（如操作系统）。
整机要满足我们每个人的需求的确很难，能满足我们需求的本本价格又太贵。
如果你对这种现状感到强烈不满，那么千万不要错过此文，下面介绍的方法一定会适合你的。
许多人对准系统都已经比较熟悉了，但是对于笔记本准系统 Barebone知道的朋友还不是太多，我们可以把它想像成为一个“****”笔记本，一款只提供了笔记本最主要框架部分的产品，像基座、液晶显示屏、主板等，其它部分诸如CPU、硬盘、光驱等就需要用户自己来选购并且安装了。
甚至对处于框架位置显示屏、主板用户如果还不满意的话，厂家也会提供相应的侯选产品供用户选择，以满足我们DIY笔记本的这种终极乐趣。
目前华硕、微星、精英等厂商都已经发布了多款这样的产品。
我们这篇文章所介绍的打造个性化笔记本就是使用微星MS-1029 笔记本barebone为基础的。
在本文中，我们以微星MSI MS-1029笔记本准系统为DIY的对象，这是一款基于AMD 平台的笔记，主板使用了ATI芯片组 chipset、配备了ATI Mobility Radeon X700显卡、双层DVD 刻录机和15.4-inch WXGA宽屏LCD 。
接下来我们所要做的就是为MSI MS-1029笔记本准系统选择合适的处理器、硬盘、 Mini PCI WLAN无线网卡和内存。
根据应用需要，我们选择了下面的这些配件：处理器： AMD Turion 64 Mobile Processor Model MT-37 (2.0 GHz) $280 无线网卡：MSI Wireless LAN Card (802.11b/g) with Bluetooth - $35 内存：OCZ 512MB DDR400 (PC 3200) SODIMM Memory (2 x 512MB - $50 each 硬盘：Western Digital Scorpio 2.5-inch 80 GB Hard Disk Drive (WD800VE) - $139这次实战我们使用了基于AMD平台的产品，如果你不喜欢还可以另外选择英特尔平台的笔记本准系统，下面就让我们来看看如果自己动手来DIY自己的笔记本吧。
华硕笔记本电脑（PR04JS）拆解方法：
1、键盘边缘有小口，小口有凸起的按钮，用小螺丝刀扣进按钮，慢慢扣出键盘。
注意键盘下面链接的排线，键盘抠出来后拔掉下面的排线。
2、卸掉键盘下所有露出来的螺丝。
3、拨出光驱。
4、光驱下有三个小螺丝要卸掉。
5、卸掉电池，把电池下面的几个螺丝瞎掉。
6、卸下后盖两端螺丝，把后盖打开。
7、卸下两个橡胶垫子可以看到下面有两个螺丝，并卸下来。
8、卸掉后盖下面露出的螺丝，拔掉两根线。
（记住白线和黑线的位置）
9、卸掉硬盘上的四个螺丝。
10、卸掉硬盘下两个小螺丝
11、慢慢从一边开始打开上面的盖子。
12、打开面盖后，推开排线接口锁扣，并轻轻拔掉几个排线。
13、卸掉主盘上的螺丝。
14、将主板轻轻抠出来。
15、卸掉CPU和大集成块上的7个螺丝。
16、把散热器抠出来。
17、用螺丝刀抠开风扇盖的锁扣，轻轻拨开散热风扇上被粘住的黑塑料盖。
18、可以清理散热风扇上堆积的灰尘。
19、组装就按相反的顺序来组装。
华硕笔记本电脑怎么拆机添加内存条有华硕的X系列笔记本电脑用户不知道怎么拆机来安装内存条。
我将自己安装的每一步都记录下来，帮助对电脑不是很熟悉的朋友，希望看到我经验，能够帮助到你。
安装方法步骤1、首先需要把电源拔掉，并且要把笔记本的电池也卸载掉。
以防发生不可预料的事。
磨刀不误砍柴工，细心使得万年舟。
2、将笔记本背面朝上，找到底部的红色圈住的位置，将其螺丝拧下来。
此时要注意螺丝口和笔记本的螺丝口是否吻合，一定要选用卡扣吻合的工具，不然螺丝拧坏了，不仅影响美观，还给笔记本拆装带来困难。
3、拧下来的螺丝，一定要方式在容器中，如放在内存条的透明包装盒中，避免因随意放置，导致安装的时候找不到螺丝的情况。
4、拧下螺丝之后，需要取下面外壳上的面板盖子。
将手轻轻的向身前推盖子，并轻抬起盖子即可取下。
5、揭开盖子之后，可以大致的看到笔记本内部硬件的位置，从左到右依次是：硬盘、BIOS电池、内存插槽和无线网卡。
我们接下会把内存条安装到这个内存插槽这个位置。
6、内存插槽的两边，各有一个白色的金属卡条，是用来固定插入的内存条，避免起滑落。
7、下面将安装内存条，安装的方式是，将内存条和内存条卡槽的孔对上，并斜下插入，金手指的位置进入卡槽。
插入后要向下按压，将其固定在白色的金属卡条上。
8、安装完成。
安装的效果，大致是这样。
9、如果想取下内存条，可用手将白色的金属卡条向两边掰一下，内存条会自动弹出。
10、安装完成后，将后盖拧上螺丝，把电池重新安装好，接上电源并开机，测试安装是否正确，或者说内存条安装后，是否兼容，能否正常使用。
如果正常启动，恭喜你，你已经安装好了内存条。
11、进入系统后，我们点击“我的电脑/此电脑”，点击右键并选择“属性”。
查看系统信息，可以知道当前安装的内存大小，是否符合已安装的物理内存一致。
我的电脑原有4G+8G=12G。
补充：内存常见维护保养技巧1.对于由灰尘引起的内存金手指、显卡氧化层故障，大家应用橡皮或棉花沾上酒精清洗，这样就不会黑屏了。
笔记本的拆装（图解）-1对于笔记本电脑维修工作人员来说，拆机是笔记本电脑维修的第一步，也是很重要的一步。
因为笔记本电脑与台式电脑有着本质的区别，就算是同一个品牌，它的机型不同，外观及内部结构也是不同的，也并没有一个统一的标准来规范。
笔记本电脑的集成度非常高，内部的元器件也非常精密，如果在拆装过程中稍有疏忽便会造成很严重的后果。
鉴于拆装机的重要性，我们下面就针对IBM最经典的T40系列机型的拆装做一个介绍。
1. 笔记本电脑电池的拆卸在笔记本电脑的拆卸过程中，我们要做的第一步就是要把电池取掉，这样避免了带电作业的危险性。
具体步骤如图所示。
把电池锁定开关拨到朝“1”所示的位置。
此主题相关图片如下：按图所示把另一电池锁拨到“2”所示的方向，手握住电池朝“3”箭头所示方向拖出就可以了。
此主题相关图片如下：2. 笔记本电脑光驱的拆卸如图所示，把小开关向“1”所示方向推去时光驱拖钩就会向“2”所示方向弹出，然后向弹出的方向拉伸即可。
此主题相关图片如下：如图所示，这时光驱已经出来一半了，拖住光驱的底部向“3”所示方向平行拖出即可。
此主题相关图片如下：3. 笔记本电脑硬盘的拆卸如图所示，先取掉固定硬盘的螺丝如“1”所示。
此主题相关图片如下：如图所示，把笔记本电脑打开，成半开状态。
双手向“2”所示的方向拖出。
此主题相关图片如下：4. 笔记本电脑扩展内存的拆卸如图所示，打开内存盖螺丝“1”，拖起有螺丝的一端向“2”方向抬起即可。
此主题相关图片如下：如图所示，打开内存插槽盖后，把内存两边的卡子按照“3”所示方向分开。
按照“4”所示的方向取出内存此主题相关图片如下：5. 笔记本电脑键盘的拆卸如图所示，把图中“1”所示的4条螺丝拧掉。
此主题相关图片如下：如图所示，按照“2”所示的方向向前推键盘即可，使键盘松落。
男人泡妞的七大误区一、总以为丑女好泡我在我过去的文章中曾经说过我有一位大学同学，因为自身条件很不好，所以他就去泡全校最丑的一位女生，结果泡了大半年也没泡到，遭到对方N次地拒绝，并被很多人嗤之以鼻。
笔记本拆解全程解读最近天气越来越热，笔记本的温度也越来越高，尤其是运行大型程序的时候，趁今天有空，把笔记本拆开清理了一下，顿时觉得清爽了不少。
顺便写个拆解笔记，给想要清理笔记本的朋友一个参考。
本次拆解的是宏碁Aspire 1551，不过其他机型也大同小异，尤其是拆解顺序，基本一致。
初次拆解，比较小心谨慎，先贴个大卸八块的图（这次主要是为了清理灰尘，所以没有把屏幕拆下来。
如果想拆也很简单，把几个螺丝拧下来就可以了）：拆解用到的工具如下：从左到右依次是：洗耳球、万用螺丝刀（带磁性最好）、刷子、小螺丝刀、镊子。
前期准备：洗洗手、晾干、找个金属物体（如铁栏杆、楼梯扶手……）双手摸一摸（除去静电）。
拆解步骤：1、断开笔记本电源，卸下电池。
2、笔记本背面朝上，拆下中间的小盖子。
拆解后如图：此时可以看到笔记本的内存条、硬盘。
现在的笔记本一般有两个内存插槽，想扩展内存的话自己买个与原内存条同样规格的内存条，插在另外一个插槽，按下卡住即可，一般不会有问题，不用找个奸商花几十块钱装一下。
内存条特写3、拆下内存条和硬盘。
内存条：两边有两个卡扣，朝两边掰开，内存条会自动弹起，拔出即可。
安装的时候，先将内存条完全插入卡槽，再按下去让两个卡扣卡住即可。
硬盘：硬盘周围可能会有固定螺丝，先把螺丝拆下，然后硬盘一端会有专门拉出硬盘的塑料片，顺着硬盘方向小心拉出即可。
因为另外一端是金手指，所以拉出的时候角度越小越好。
内存条和硬盘要放好，这两个东西直接影响到电脑的运行。
拆解后：4、把后盖上所有的螺丝拆下，一定要是所有！！！还有网卡及其连接线。
（应该是无线网卡，不是很确定。
连接下直接连着屏幕，所以不用拆下，只要从线槽中拔出来即可）螺丝如图中黄色标记：5、翻转笔记本，把笔记本正面朝上，露出键盘。
6、拆下键盘，把键盘接口从插槽中拔出。
键盘周围会有很多卡扣，一般从上端（靠近屏幕一端）将卡扣一一推回，键盘即可弹起，然后慢慢拔出。
键盘容易弯曲，所以虽然卡扣很多，也不难拆下。
华硕W5A
这就是今天要拆解的W5A的模样，只是这台是白色版本的，而我们今天要拆解的是黑色版本。
先从最容易的开始拆，把本本反一个面，打开左下方的盖子，可以看到一条内存安装在这里。
采用三星颗粒的DDR II内存
容量为256MB，采用三星颗粒的DDR II内存。
W5A一共配备了512MB的内存，另外256MB 的内存一定固化在了主板上，后面的拆解证实了这一设想。
硬盘
继续打开背面的盖子，找到了硬盘的藏身之处。
硬盘与一个金属架子固定在一起，起到了固定硬盘的作用，在金属架子上还有一条尼龙带，可以方便插拔硬盘。
W5A上选用了日立的硬盘，容量为6 揭开机身背面的最后一块盖子，露出了W5A的高效散热系统。
其中一个固定螺丝上有一张封条，笔者义无反顾地撕下了它，从此这台W5A 就失去了保修的资格。
散热系统
散热系统由一根扁平的热管将热量传导至出风口处的散热鳍片上，然后由风扇将热量带出机身。
在末端的则是北桥散热部分。
有四个螺丝孔的是CPU的散热部分
纯铜散热片
为了保持颜色的统一，华硕把纯铜散
I915M北桥芯片
背面的拆解暂时只能进行到这里，再次翻转机身从正面入手。
看了半天，就感觉这个键盘比较碍眼，用刀片橇三下，键盘就可以被轻易取下，拔下反面的排线，就可以完全脱离机身。
拆解键盘
拆解键盘
纯黑色的键盘拥有较好手感，反面的金属板使键盘拥有了最佳的稳定性。
反面有近一半面积的金属板被胶带所覆盖，这样会不会拥有一定的防水性能呢？
X架构键盘
这是被明基模仿过的X架构键盘，这里可以看出金属板拥有一定的厚度，看起来较为牢固。
华硕N53SV拆机，改造，升级全攻略前后一个月，LZ对手上的华硕N53SV-XE进行了全方位的改造升级，基本上除了没有动主板，改模具，能升级改造的，都自己DIY了，现在就把这一个月以来的经验与大家分享下。
一．前言手上的机器型号为N53SV-XE1，今年三月购于美国亚马逊。
LZ身在美国，因此改装配件入手的手段与国内的朋友们或许不同，但大部分东西都是可以在淘宝上找到的。
不同型号的N53可能在硬件配置甚至是模具上有所不同，因此对于不同型号的机器的拆机改造，此教程仅作参考，如果对不同型号的机器强行依葫芦画瓢，以致产生杯具，LZ恕不负责。
此教程中大部分照片拍摄于更换液晶面板的过程中，由于之前电脑内部分配件已经完成了更换，因此在会产生误解的地方，LZ会作出说明在进行任何操作之前，请：1. 拔掉电源线，取出笔记本电池；2. 触摸接地的金属物，释放人体内的静电，以免烧坏电脑内部的电子器件。
3. 谨记在心：东西能装起来，就能拆开，有时候拆不开，可能是因为方法不对，千万不要使蛮力！二．硬盘，内存篇基本大部分朋友都会考虑升级这两样东西，所以LZ把它们放在了最前面。
方法其实很简单。
1. 将笔记本翻过来，建议在桌上垫些报纸或者书之类的，避免A面出现划痕。
2. 取下离散热口最近的两个橡胶脚垫，即可看见螺丝3. 卸下螺丝后横向将挡板抽出，即可见硬盘区与内存区。
4. 卸下固定硬盘架的三根螺丝，拉动黑条将硬盘单元抽出。
5. 卸下固定硬盘的四颗螺丝，成功取下硬盘。
（LZ的原装硬盘是希捷的500GB，7200转，是不是混合硬盘不清楚，此刻躺在光驱位的硬盘架里）三．更换巧克力键盘篇（非背光）LZ最先萌生“换意”的就是键盘，因为这个键盘实在是太让人蛋疼了！用惯了巧克力键盘，在N53上经常打错，已经到了影响工作效率的地步！怎么办？换掉！LZ的键盘也是在ebay上搜到的。
其实换键盘不难，但关键在于要买对！如果发现模具不一样，再好的键盘也没法用。
