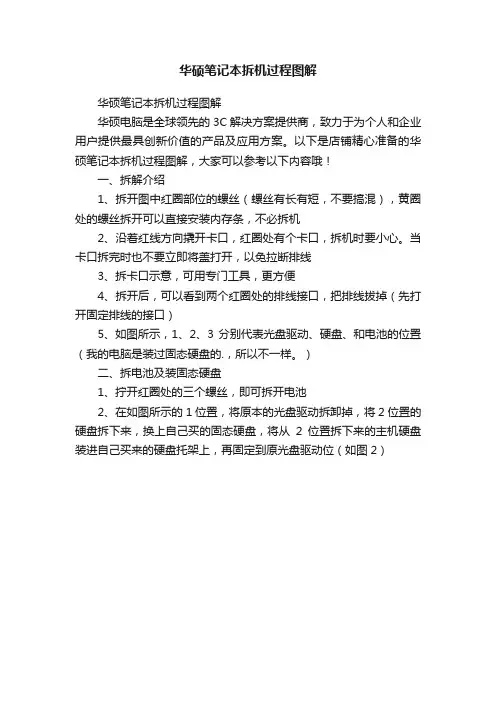

华硕AS笔记本拆机步骤附图

华硕笔记本拆机过程图解
华硕笔记本拆机过程图解
华硕电脑是全球领先的3C解决方案提供商，致力于为个人和企业用户提供最具创新价值的产品及应用方案。

以下是店铺精心准备的华硕笔记本拆机过程图解，大家可以参考以下内容哦！
一、拆解介绍
1、拆开图中红圈部位的螺丝（螺丝有长有短，不要搞混），黄圈处的螺丝拆开可以直接安装内存条，不必拆机
2、沿着红线方向撬开卡口，红圈处有个卡口，拆机时要小心。

当卡口拆完时也不要立即将盖打开，以免拉断排线
3、拆卡口示意，可用专门工具，更方便
4、拆开后，可以看到两个红圈处的排线接口，把排线拔掉（先打开固定排线的接口）
5、如图所示，1、2、3分别代表光盘驱动、硬盘、和电池的位置（我的电脑是装过固态硬盘的.，所以不一样。

）
二、拆电池及装固态硬盘
1、拧开红圈处的三个螺丝，即可拆开电池
2、在如图所示的1位置，将原本的光盘驱动拆卸掉，将2位置的硬盘拆下来，换上自己买的固态硬盘，将从2位置拆下来的主机硬盘装进自己买来的硬盘托架上，再固定到原光盘驱动位（如图2）。

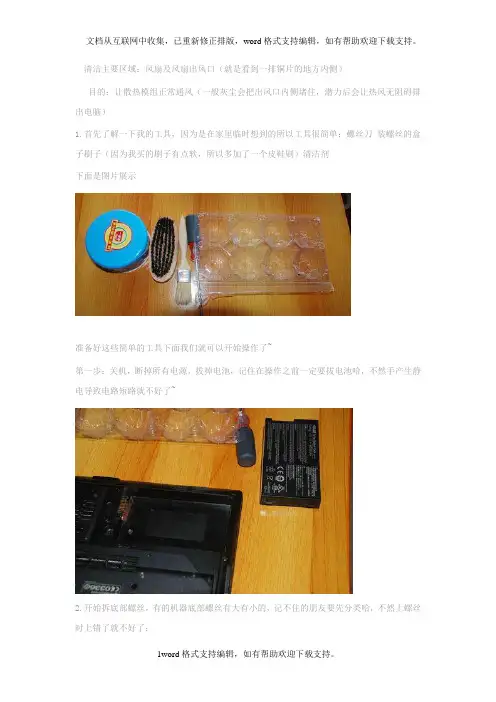

清洁主要区域：风扇及风扇出风口（就是看到一排铜片的地方内侧）
目的：让散热模组正常通风（一般灰尘会把出风口内侧堵住，潜力后会让热风无阻碍排出电脑）
1.首先了解一下我的工具，因为是在家里临时想到的所以工具很简单：螺丝刀装螺丝的盒子刷子（因为我买的刷子有点软，所以多加了一个皮鞋刷）清洁剂
下面是图片展示
准备好这些简单的工具下面我们就可以开始操作了~
第一步：关机，断掉所有电源，拔掉电池，记住在操作之前一定要拔电池哈，不然手产生静电导致电路短路就不好了~
2.开始拆底部螺丝，有的机器底部螺丝有大有小的，记不住的朋友要先分类哈，不然上螺丝时上错了就不好了；
3.把底部盖子，像硬盘盖子，风扇盖子，内存条盖子，无线网卡盖子都取掉~~这步操作简单大家放心的取不会有质保为题出现的。

4，准备取硬盘，抓住硬盘壳上的黑带向后拉就可以了。

5，取盖子
如果看到有黄色的发条大家得注意来，在质保期内的机器以后要质保的，得小心别把防拆条弄坏了。

看到封条封住了散热模组CPU那里，所以我就不拆撒热模组了直接取风扇~~
取风扇，拆螺丝
拔风扇线
把风扇取出来清洁
用刷子把风扇灰尘刷干净
看到有灰尘的地方都给刷一下
现在是撒热模组出风口处的灰尘，一定要弄干净，保证通风
把有灰尘的地方都清洁干净，然后把电脑装上
风扇线记得插好哈
上硬盘端口朝下向前推
盖上盖子把螺丝上好，如果螺丝分大小的话你们得先看看螺丝口的大小看看螺丝是不是合适
做个整体清洁
清洁好主题后步骤就完成了，其实都是很简单的很多人就是怕机器弄坏不敢拆，其实还是比较简单的，这款是华硕X81的机器大家用这款的可以学习一下了，这块机器过2年质保到服务站清洁是100元钱哦，还不如自己弄了。

华硕笔记本拆机图解
拆机常规流程回顾：
1.首先去掉底盖（D面）的所有螺丝，包括电池盒中的螺丝，小底盖
如果可以取下则取下，内存和硬盘建议也取下；
2.然而转到键盘面（C面），取下键盘后，然后把键盘底下的螺丝下光；
3.可以分离C面和D面了，既分离键盘面外壳和底盖，内部的主板就
暴露出来了。

先给N4110来张正面照
1.卸电池（首先卸电池主要为了防止意外漏电，万一不小心按到了开
机键呢）
按照图中指示的方向推动电池卡扣，右边卡扣不会反弹，左边会反弹。

左手抵住右边卡扣，再用右手将电池沿着箭头方向水平向上推，就是这样
双手开工！！！
2.卸D面螺丝（下图中红圈圈出10个位置就是你要卸掉的螺丝，它
们是用来固定后盖的，三角圈那个螺丝一会再动，咱们单独对待它）这个位置有一块壳子，里面是装的是内存，暂且管它叫内存壳（卸掉
那颗螺丝，用平口起子撬动边缘，它就能起来了）
打开之后里面就是这样的了，绿色长条那个是内存条，红圈处还有一
个螺丝，那个是用来固定光驱的。

卸掉
电池拆完咱们来看看电池仓里有没有螺丝，有的话一定记得先卸下
圆圈螺丝统统卸掉
卸载键盘即可
圆圈处建议拿刀片薄薄的撬一下即可，
建议用薄的刀片或者其他工具
此处键盘，白色卡槽轻轻一抬即可
落实全部卸下来，单独放一边
此处用刀片或者废弃的银行卡都可以翘起来主板上几个落实也要卸载下来
圈出来的也卸掉
标记的统统弄下来
这个排线下面也有一个落实
拿平口螺丝刀轻轻撬一下即可
手指头轻轻一抬即可下来
电源开关拔掉
CPU显卡部位螺丝卸载下来
灰尘很多，急用牙刷就可以刷
卸载
清理。

华硕笔记本电脑（PR04JS）拆解方法：
1、键盘边缘有小口，小口有凸起的按钮，用小螺丝刀扣进按钮，慢慢扣出键盘。

注意键盘下面链接的排线，键盘抠出来后拔掉下面的排线。

2、卸掉键盘下所有露出来的螺丝。

3、拨出光驱。

4、光驱下有三个小螺丝要卸掉。

5、卸掉电池，把电池下面的几个螺丝瞎掉。

6、卸下后盖两端螺丝，把后盖打开。

7、卸下两个橡胶垫子可以看到下面有两个螺丝，并卸下来。

8、卸掉后盖下面露出的螺丝，拔掉两根线。

（记住白线和黑线的位置）
9、卸掉硬盘上的四个螺丝。

10、卸掉硬盘下两个小螺丝
11、慢慢从一边开始打开上面的盖子。

12、打开面盖后，推开排线接口锁扣，并轻轻拔掉几个排线。

13、卸掉主盘上的螺丝。

14、将主板轻轻抠出来。

15、卸掉CPU和大集成块上的7个螺丝。

16、把散热器抠出来。

17、用螺丝刀抠开风扇盖的锁扣，轻轻拨开散热风扇上被粘住的黑塑料盖。

18、可以清理散热风扇上堆积的灰尘。

19、组装就按相反的顺序来组装。

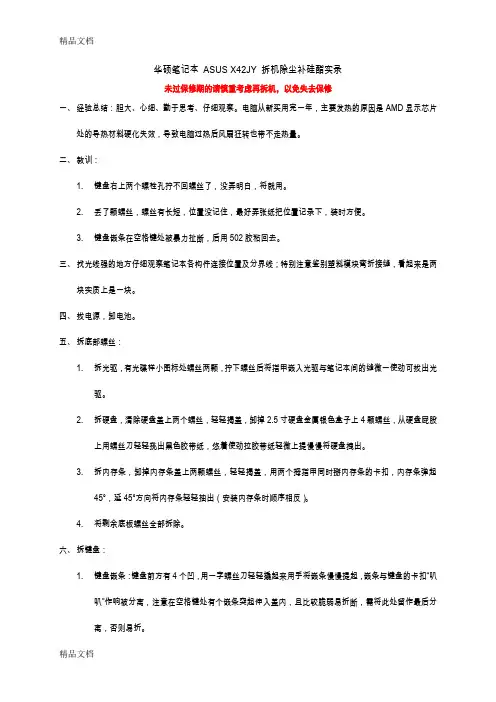

华硕笔记本ASUS X42JY 拆机除尘补硅酯实录未过保修期的请慎重考虑再拆机，以免失去保修一、经验总结：胆大、心细、勤于思考、仔细观察。

电脑从新买用完一年，主要发热的原因是AMD显示芯片处的导热材料硬化失效，导致电脑过热后风扇狂转也带不走热量。

二、教训：1.键盘右上两个螺栓孔拧不回螺丝了，没弄明白，将就用。

2.丢了颗螺丝，螺丝有长短，位置没记住，最好弄张纸把位置记录下，装时方便。

3.键盘嵌条在空格键处被暴力扯断，后用502胶粘回去。

三、找光线强的地方仔细观察笔记本各构件连接位置及分界线；特别注意鉴别塑料模块弯折接缝，看起来是两块实质上是一块。

四、拔电源，卸电池。

五、拆底部螺丝：1.拆光驱，有光碟样小图标处螺丝两颗，拧下螺丝后将指甲嵌入光驱与笔记本间的缝微一使劲可拔出光驱。

2.拆硬盘，清除硬盘盖上两个螺丝，轻轻揭盖，卸掉2.5寸硬盘金属银色盒子上4颗螺丝，从硬盘屁股上用螺丝刀轻轻挑出黑色胶带纸，悠着使劲拉胶带纸轻微上提慢慢将硬盘拽出。

3.拆内存条，卸掉内存条盖上两颗螺丝，轻轻揭盖，用两个拇指甲同时掰内存条的卡扣，内存条弹起45°，延45°方向将内存条轻轻抽出（安装内存条时顺序相反）。

4.将剩余底板螺丝全部拆除。

六、拆键盘：1.键盘嵌条：键盘前方有4个凹，用一字螺丝刀轻轻撬起来用手将嵌条慢慢提起，嵌条与键盘的卡扣“叭叭”作响被分离，注意在空格键处有个嵌条突起伸入盖内，且比较脆弱易折断，需将此处留作最后分离，否则易折。

2.键盘：键盘前方4 个凹用一字螺丝刀轻轻往下插，将卡扣逐一松除，将键盘在4个凹处连线轻微上提，然后微微往前推拉（不能使劲过猛，以免拆伤键盘与主板的边线），分离键盘与主板，轻轻将键盘往触摸板方向翻过来放好，用两拇指甲同时轻轻抠松接口处白色压条，拔出连接线后移除键盘。

3.触摸板连接线，同键盘连接线先抠松白色压条，连接线设计较紧凑，用牙签捅进折弯的里面轻微使劲拔出连接线。

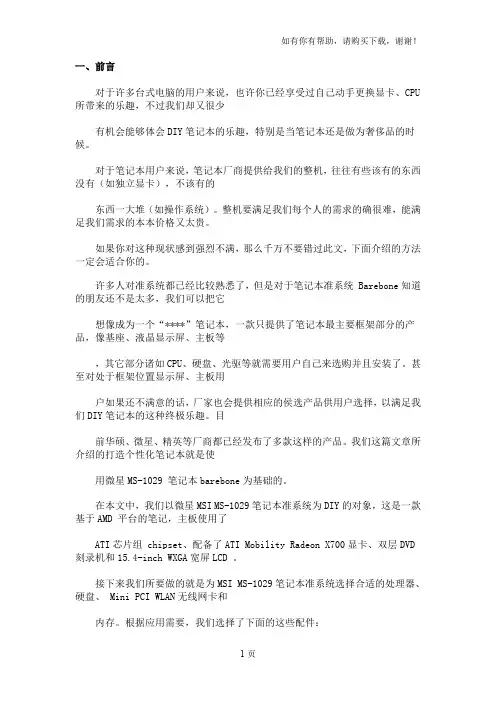

一、前言对于许多台式电脑的用户来说，也许你已经享受过自己动手更换显卡、CPU 所带来的乐趣，不过我们却又很少有机会能够体会DIY笔记本的乐趣，特别是当笔记本还是做为奢侈品的时候。

对于笔记本用户来说，笔记本厂商提供给我们的整机，往往有些该有的东西没有（如独立显卡），不该有的东西一大堆（如操作系统）。

整机要满足我们每个人的需求的确很难，能满足我们需求的本本价格又太贵。

如果你对这种现状感到强烈不满，那么千万不要错过此文，下面介绍的方法一定会适合你的。

许多人对准系统都已经比较熟悉了，但是对于笔记本准系统 Barebone知道的朋友还不是太多，我们可以把它想像成为一个“****”笔记本，一款只提供了笔记本最主要框架部分的产品，像基座、液晶显示屏、主板等，其它部分诸如CPU、硬盘、光驱等就需要用户自己来选购并且安装了。

甚至对处于框架位置显示屏、主板用户如果还不满意的话，厂家也会提供相应的侯选产品供用户选择，以满足我们DIY笔记本的这种终极乐趣。

目前华硕、微星、精英等厂商都已经发布了多款这样的产品。

我们这篇文章所介绍的打造个性化笔记本就是使用微星MS-1029 笔记本barebone为基础的。

在本文中，我们以微星MSI MS-1029笔记本准系统为DIY的对象，这是一款基于AMD 平台的笔记，主板使用了ATI芯片组 chipset、配备了ATI Mobility Radeon X700显卡、双层DVD 刻录机和15.4-inch WXGA宽屏LCD 。

接下来我们所要做的就是为MSI MS-1029笔记本准系统选择合适的处理器、硬盘、 Mini PCI WLAN无线网卡和内存。

根据应用需要，我们选择了下面的这些配件：处理器： AMD Turion 64 Mobile Processor Model MT-37 (2.0 GHz) $280 无线网卡：MSI Wireless LAN Card (802.11b/g) with Bluetooth - $35 内存：OCZ 512MB DDR400 (PC 3200) SODIMM Memory (2 x 512MB - $50 each 硬盘：Western Digital Scorpio 2.5-inch 80 GB Hard Disk Drive (WD800VE) - $139这次实战我们使用了基于AMD平台的产品，如果你不喜欢还可以另外选择英特尔平台的笔记本准系统，下面就让我们来看看如果自己动手来DIY自己的笔记本吧。

华硕笔记本K、A系列笔记本拆解教程第一步。

切除所有的电源，然后拔出电池。

如何所示：注意看红圈位置搬到开锁位置，取出电池。

第二步：如下图所示蓝圈所示是内存条，先把螺丝去掉。

去掉之后如图所示上面的是内存，有两个白色的掐口，往两边搬开内存条就自动弹出来，按的时候也是一样，和平平面成三十度角直接按进去会听到卡的一声就是安装好了。

右下角的硬盘，四周有四个螺丝，记得全部卸除来。

在最右边会看到一个黑色的带子直接往右拉硬盘就出来了。

这个时候后面的零件就全部卸完了。

下一步按顺序卸下后板上所有的螺丝一颗都不要漏。

下一步：等所有的螺丝都卸完之后，可以把光驱拿出来，记得光驱下面还有三颗螺丝。

要全部卸掉。

下一步正面卸键盘如图所示红圈之处有几个掐口，自己看看，用很细的平口起子伸进去之后往上一挑可以感觉到键盘弹起来，然后一次寻找还有三个，全部挑开之后键盘就可以拿下来，如图：看红圈处，那有个接口，白色的那个，两边一起往后拉，就可以吧那个蓝色的键盘线取出来，记住两边一起使劲。

下一步看见那个白色的铁片了吗把上面的所有螺丝卸下来。

然后取壳子，记得不要用力，用银行卡或者别的类似的东西，有很多暗扣如果抠不开不要用力，慢慢的扣就好了。

然后你会发现触摸板下面会有和键盘一样的接口，取下的方法一样。

之后你就会看到下图：依旧是老规矩，这就是主板，把上面的所有螺丝卸下来。

一定要记得位置。

然后就是把主板取下来。

记得看右边有一个接口那个接口要用点力才可以拔下来接上的时候也要一样。

下一步：把图上红圈两个地方的接口拔出来，依旧是两边一起用力。

之后你就可以把主板拿出来了。

到这里你已经差不多成功的把笔记本拆卸下来了。

下一步就是电脑里最脏的地方，风扇了。

如图：依旧是螺丝卸下来，然后接口上手用力取下来。

在去这一套时候会有点费力，应为是用硅胶粘在CPU上的，不过放心取完之后，在按上，硅胶依旧可以使用。

之后你会见到这样的场面：怎么样壮观吧，你的笔记本就这样全部拆掉了，怎么样。

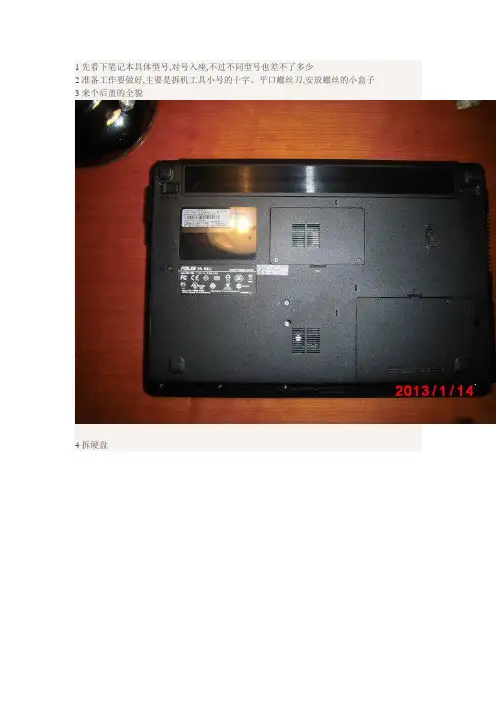

1先看下笔记本具体型号,对号入座,不过不同型号也差不了多少
2准备工作要做好,主要是拆机工具小号的十字、平口螺丝刀,安放螺丝的小盒子3来个后盖的全貌
4拆硬盘
5拆内存条
6拆光驱忘拍照了
7后盖全部可见螺丝全部拆下最好按实际位置摆放,免得最后对不上号了,有些螺丝大小还是不一样的
8拆键盘F1、F5、F10、delete按键上方各有一个卡扣,稍用力向里按卡扣即可打开;取下键盘是小心,后面有键盘线连接,拔开黑色卡扣可取下键盘连接线;右上方为BIOS电池,中间靠下为触摸板连接线,与键盘连接线同样方法取下;
9拆下白色金属板上全部可见螺丝钉
10分离整机机壳;卡位比较紧,只要全部螺丝都去除了,可稍微用力拆解;
11BIOS电池,如果单换电池的话,到此即可;如果清理灰尘,继续向下
12拆除左上角与右上角显示屏与底壳螺丝,拆除主板正面、风扇壳可见螺丝
13取下主板,拆开风扇盒清扫扇叶,此处小心,别像我把扇叶刷折了一根
14清扫其他灰尘较多的地方,然后原路返回安装螺丝;
15启动系统,熟悉的logo回来了,bios菜单也能进了;后面就是系统安装界面;系统安装完毕,又可以High起来喽。

华硕W5A
这就是今天要拆解的W5A的模样，只是这台是白色版本的，而我们今天要拆解的是黑色版本。

先从最容易的开始拆，把本本反一个面，打开左下方的盖子，可以看到一条内存安装在这里。

采用三星颗粒的DDR II内存
容量为256MB，采用三星颗粒的DDR II内存。

W5A一共配备了512MB的内存，另外256MB 的内存一定固化在了主板上，后面的拆解证实了这一设想。

硬盘
继续打开背面的盖子，找到了硬盘的藏身之处。

硬盘与一个金属架子固定在一起，起到了固定硬盘的作用，在金属架子上还有一条尼龙带，可以方便插拔硬盘。

W5A上选用了日立的硬盘，容量为6 揭开机身背面的最后一块盖子，露出了W5A的高效散热系统。

其中一个固定螺丝上有一张封条，笔者义无反顾地撕下了它，从此这台W5A 就失去了保修的资格。

散热系统
散热系统由一根扁平的热管将热量传导至出风口处的散热鳍片上，然后由风扇将热量带出机身。

在末端的则是北桥散热部分。

有四个螺丝孔的是CPU的散热部分
纯铜散热片
为了保持颜色的统一，华硕把纯铜散
I915M北桥芯片
背面的拆解暂时只能进行到这里，再次翻转机身从正面入手。

看了半天，就感觉这个键盘比较碍眼，用刀片橇三下，键盘就可以被轻易取下，拔下反面的排线，就可以完全脱离机身。

拆解键盘
拆解键盘
纯黑色的键盘拥有较好手感，反面的金属板使键盘拥有了最佳的稳定性。

反面有近一半面积的金属板被胶带所覆盖，这样会不会拥有一定的防水性能呢？
X架构键盘
这是被明基模仿过的X架构键盘，这里可以看出金属板拥有一定的厚度，看起来较为牢固。

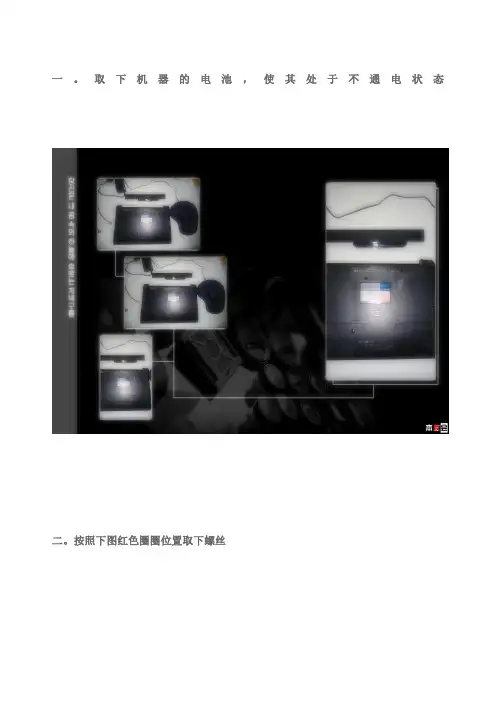

一。

取下机器的电池，使其处于不通电状态二。

按照下图红色圈圈位置取下螺丝三。

取下盖板，硬盘，内存四。

主角硬盘，光驱位硬盘托架，内存五。

安装机械硬盘的时候，后一个卡片注意别装反了，不然硬盘会晃动六。

取下机器键盘，红色部门是卡口，用平口螺丝刀或者银行卡就可以弹出键盘七。

取下键盘后的效果图以及取下键盘下面螺丝的位置图这边插一句，需要取下的螺丝已经全都用五角圈标注好了（8MM螺丝）八。

将D面的12MM全部取下，算上内存盖板上的两个一共8颗12MM螺丝红圈位置九。

将D面所有8CM螺丝取下红圈位置插一句，下图是整个背面需要取下多少螺丝的图片，包括光驱反面三个螺丝，红圈位置十。

到此处，机器外部的所有螺丝已经全部取出干净（养成一个好喜欢，将螺丝分好类）硬盘处螺丝归类8MM螺丝归类12MM螺丝归类十一。

将B面整个取下，讲究巧劲不是硬掰的仔细看从红线位置将B面分离开最好用指甲先从光驱位置分离，再从电源口方向分离B面取下后的效果图以及主板螺丝位置图插一句，红圈位置是必须取下的螺丝，否则无法取下主板插一句，向上第一个是长螺丝，底下单独红圈是短螺丝加中间三个一共5颗螺丝十二。

主板取下后的效果图和换CPU的效果图插一句，上图红圈地方是需要取下的螺丝，取下以后就可以拿下散热器下图就是I7 2630QM 无显CPU插一句，红圈部分是CPU锁的开关，向左是开，向右是关再说下面步骤的时候，友情在提示一句，装好CPU然后装散热器的时候，别忘记把CPU风扇的电源给接上去，别机器全都装好了，然后测试说CPU热有问题什么的，细心点就可以防止拆来拆去的麻烦了。

十三。

全都安装完毕以后安全原来拆卸的步骤原路装回，有忘记螺丝位置的地方看帖子里面红圈位置就可以完全装好。

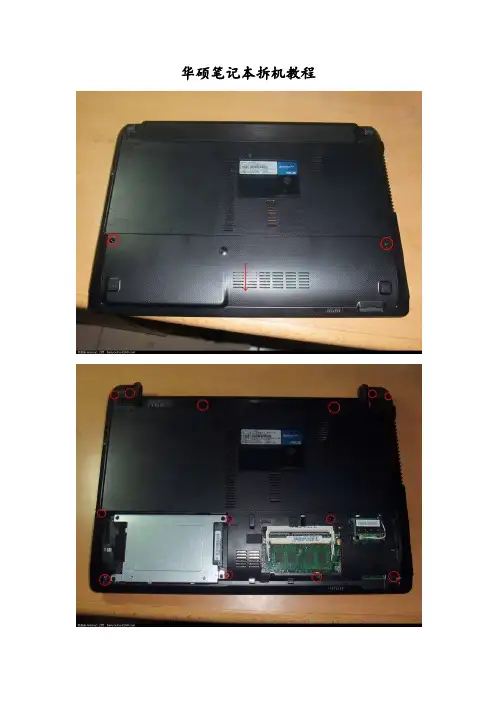

华硕笔记本拆机教程
注意把无线网卡的两个天线接口先拆下来，等下拆主板的时候就没有阻碍了。

接下来转到C面拆键盘，键盘仅用上沿的四个卡子卡住，用镊子或小螺丝刀顶下就能把键盘掰起来，注意要慢，下面要拆下键盘排线才能完全拆下，别用力过猛把排线扯断了。

然后拧下红圈中的六颗螺丝，其中最右边那个绿圈的螺丝是固定光驱的。

然后拆机开关排线和触摸板排线，都是将卡子掰起来就行了，很容易。

接下来是拆下光驱，然后光驱下面有三颗螺丝，也要用PH0的刀头才能拧下。

至此，可以
拆开CD壳了，用三角拨片或者电话卡什么的，下面是拆下C面后看到的主板。

拆主板也不难，将方框所示的三个排线拆下，让后拧下红圈所示的两颗螺丝就可以了。

然后是拆下的主板，翻过来的情形，将上面的七颗螺丝拆下，拔出风扇供电接口就可以拆下散热系统了。

最后对风扇和散热片清了下灰。

不算太脏，装回去就是逆过程，一步一步来就行了。

华硕笔记本电脑（PR04JS）拆解方法：
1、键盘边缘有小口，小口有凸起的按钮，用小螺丝刀扣进按钮，慢慢扣出键盘。

注意键盘下面链接的排线，键盘抠出来后拔掉下面的排线。

2、卸掉键盘下所有露出来的螺丝。

3、拨出光驱。

4、光驱下有三个小螺丝要卸掉。

5、卸掉电池，把电池下面的几个螺丝瞎掉。

6、卸下后盖两端螺丝，把后盖打开。

7、卸下两个橡胶垫子可以看到下面有两个螺丝，并卸下来。

8、卸掉后盖下面露出的螺丝，拔掉两根线。

（记住白线和黑线的位置）
9、卸掉硬盘上的四个螺丝。

10、卸掉硬盘下两个小螺丝
11、慢慢从一边开始打开上面的盖子。

12、打开面盖后，推开排线接口锁扣，并轻轻拔掉几个排线。

13、卸掉主盘上的螺丝。

14、将主板轻轻抠出来。

15、卸掉CPU和大集成块上的7个螺丝。

16、把散热器抠出来。

17、用螺丝刀抠开风扇盖的锁扣，轻轻拨开散热风扇上被粘住的黑塑料盖。

19、组装就按相反的顺序来组装。

笔记本拆解攻略如何无损拆解B面作者：灰色天空对一些笔记本玩机用户来说，添加笔记本3G天线、更换摄像头是比较常见的操作了，不过进行这些操作之前需要拆掉笔记本B面，也就是屏幕的边框。

和C面或D面众多的固定螺丝相比，B面一般不需要很多螺丝固定，但是这并不代表B面是容易拆解的，在部分用户的实际拆解过程中，还是不可避免遇到了转轴装饰盖损坏、屏幕边框断裂甚至是屏幕损坏等情况。

B面究竟如何拆解呢？——服务器数据恢复。

寻找B面拆解的突破口笔记本B面构造并不复杂，通过螺丝或卡扣将顶盖和B面固定在一起，按照常规理论，拆掉B面的全部固定螺丝也许就能达到拆解目的。

但是观察现在主流笔记本，很多机型都采用了L型转轴设计（也可以理解成下沉式转轴设计），这在一定程度上增加了B面的拆解难度。

因为有些B面和L型转轴的上装饰盖是连接在一起的（可理解成一体成型的）；有些转轴的装饰盖板和B面则是分开的，拆掉B面不需要拆解转轴装饰盖板。

所以B面拆解的突破口体现在转轴装饰盖板的拆解和安装上，至于其他的操作步骤，大部分笔记本都是接近的。

下面笔者就通过几款比较有代表性的机型进行说明。

传统转轴拆解B面和转轴不会发生任何关系华硕A43SM转轴的上下转轴装饰盖板采用了分离式设计，转轴后面还带有螺丝加强固定采用一体化转轴装饰盖板设计的机型，盖板边缘还是有三个卡扣和B面固定拆解步骤很简单如果先排除稍显复杂的屏幕转轴区域的拆解，笔记本B面的拆解步骤总的可以归纳为下面几步：第一步：扣掉屏幕边框固定螺丝上的塑料或橡胶装饰块。

这些装饰块一般为圆形或者方形。

需要提醒大家的是，笔记本屏幕边框上四周设计有一些长条形的橡胶减震垫，这些减震垫的作用是隔离B面和C面，下方不会设计固定螺丝（如华硕A43SM机型，见上部分图），所以没有必要扣掉这些减震垫进行检查。

用刀片扣掉螺丝孔装饰块后，即可看到螺丝部分机型屏幕边框侧面也带有固定螺丝第三步：分离B面和顶盖。

此部分的关键操作在于转轴装饰盖的分离操作，由于稍显复杂，在后面将会对部分内容进行专门讲解。

华硕A83s、A83EI241SJ-SL拆机
A83EI241SJ-SL拆解过程如下：
1、首先键盘拆下，键盘由上面四个卡子卡住的，用薄的一字螺丝刀，顶住卡子，
就能将键盘撬起脱出卡子，拆除上面四个卡子。

键盘就能拿掉，拆时请注意键盘中间还粘有胶带，要小心。

再摘下键盘接口线（将黑色卡子向触摸板方向推出，就能拿出接口线）就能拿下键盘，拿掉键盘后如下图。

将下面的光驱螺丝拧下
2、拆掉开机接口线和触摸板接口线（将黑色卡子向上扣起，接口线抽出），注意：
拆这两接口千万要小心，控治好力道。

然后拧下红色小三角所指的螺丝（图1）。

3、把机器和上，拆下后面的螺丝，拧下掌托下的两个螺丝后拿下内存条和硬盘的盖。

完后将电池盒上面板卡扣打开，
5、将前面板打开，注意，面板两侧有多个扣，注意力道，别用蛮力。

拆完后如下图：
从上图可以看出，主板型号为：K43SV REV 2.2。

我没看见清BOIS的跳线，难道无法清除BOIS。

同时可以看出左侧的USB接口是直接做在主板上的，而右边的就不是。

还可以看出这种主板显存是可以装四片的，而我的机器只装了两片，我机器显存是1G的，这样推测这种主板显存最大能到2G。

6、再把上图红色箭头所指的排线和螺丝拆下，就能把主板反过来。

7、主板翻过来后如下图。

能智能控制，有两根热管。

有两个内存插槽。

华硕(ASUS)X54H系列—K54HR笔记本拆机清灰图解目录前言 (2)原料/工具/准备 (2)方法/步骤 (2)结语 (25)参考资料 (25)附录1 (27)附录2 (28)附录3 (29)前言这台机子用得太久了，散热差导致内部工作温度高，看个在线视频都能自动断电黑屏，所以必须拆机清灰除尘。

从网上找了点网友发的拆机资料，大致了解一下情况，可能是制造商为了降低成本，背面设计得不好，没有针对散热组件的盖板，要清灰就得全拆，要多发麻烦就多麻烦。

原料/工具/准备●具体电脑型号:华硕 K54HR 笔记本电脑●细十字螺丝刀（ø3mm左右）、一字螺丝刀、镊子、软布、纸巾、小毛刷、皮老虎（吹气球）、导热硅脂●因为机器上的螺丝较多，长短大小不一，拆下后最好绘图定位。

防止恢复时螺丝装不上，或者短孔里装入了长杆螺丝将主板顶坏。

●拆卸过程不能带电操作。

要关机、拔电源线、卸下电池，最重要的是要释放操作者身上所带的静电。

人体在日常活动时会产生很多静电，特别是干燥的天气，静电会更加容易产生，而在拆机过程中人体静电很有可能击穿电路，所以拆卸前一定要释放身体静电。

释放的方法很简单，只要洗洗手或者触摸一些接地的金属就可以了。

方法/步骤第一步：机器断电，去掉电池，拆背面螺丝，去硬盘、内存条盖板。

上图：华硕K54HR 笔记本电脑上图：背面总共8粒螺丝，上排6粒螺丝的中间2粒在电池仓内，去掉电池模块才能看见。

下面是硬盘、内存条盖板，可以拆除。

拆除方向，见上图中黄色箭头，并且桌面平行。

手法类似拆手机电池盖板，按住一滑就可以了。

第二步：拆硬盘、内存条、wifi网卡模块上图：左边是硬盘。

将上面螺丝去掉，拆卸时捏住红色圆圈内的塑料片，按红色箭头方向（平行于桌面）轻轻一拽就行了。

中间是内存条。

按蓝色箭头方向，扣两边卡扣就行了。

对没有操作经验的人来说，内存条拆下来容易，再装上去难。

拆前最好仔细看看引脚线（金手指）的安装深度，和卡扣位置。

华硕笔记本怎么拆机清理灰尘推荐文章联想笔记本灰尘如何清理热度：笔记本电脑灰尘太多如何清理热度：联想G490笔记本电脑拆机清理风扇灰尘热度：笔记本清理灰尘的方法步骤热度：笔记本该怎么样清理灰尘热度：不少朋友都遇到过这样的问题，不管是家里的台式电脑，还是笔记本电脑，用了几年后，机身和散热口处粘连着较多的灰尘，开机弄着弄着就有软件弹窗提示CPU的温度过高了，摸一摸散热口处温度也确实一直居高不下。

这可能是机子的散热被灰尘阻碍了，这时就需要对电脑清灰了。

台式机的清灰工作简单，但是笔记本要怎么办?下面店铺就分享华硕x84h的拆机清灰方法。

1、清灰前准备，拆除笔记本电脑的外插设备，如电源、鼠标、键盘、耳机等，并且关机。

2、将电脑翻过来放在桌面，看到电脑背面，拆除电脑的电池，和背面的螺丝孔的螺丝。

温馨提示：所有电脑拆机螺丝请有序放置，适当作标记，以便回头装机还原不会弄错。

3、将电脑正放，看到电脑键盘上方，有四个活动卡扣，边外拉键盘用小起子依次推动卡扣。

四个卡扣都往里推后即可取出电脑键盘，然后小心拔出键盘排线，和其他可见连接排线。

4、拆除电脑键盘后，可以看到电脑的上面板，用螺丝刀小心拧下可见的螺丝，并有序放置。

如果电脑有光碟的光驱，那么此时用手，可以轻松直接拔出，然后拆除光驱下的一颗螺丝。

5、完成上述步骤后开始有软塑料棒或者指甲，插入如图缝隙中，从左至右慢慢移动一周即可拆下电脑上板，此过程请用力适度切忌蛮力，避免上板变形，如果取不下建议检查上述步骤。

6、拆下上板后，就可以看到电脑的主板了，小心拔出电脑主板与其他元件的连接排线，并且拧下主板和后板的连接线，就可以拆下主板，看到风扇散热器，cpu在散热器下面。

7、找到风扇后，先拔出风扇与主板的连接线，然后拧下所有风扇散热器与主板的连接螺栓。

8、取下风扇后，将风扇与散热器连接的胶带撕下，看到散热器散热片口，可以看到很多灰尘。

小心清理。

9、如果有电脑风扇润滑油等可以给电脑活动部分适当添加。
