机件的表达方法习题回顾.ppt

格式：ppt
大小：3.84 MB
文档页数：85

下载文档原格式

第七章机件的表达习题及答案PPT课件

7.8将主视图改画成全剖视图。
7.9将主视图改为半剖视图。
7.10将主视图改为局部剖视图。
7.11将主视图改为半剖视图，并补画全剖左视图。
7.12找出图中的错误，把正确的局部视图画出。
7.13画出A-A全剖视图。
7.14将零件的左视图采用旋转剖。
7.15将零件的主视图采用旋转剖。
7.16将左视图改为阶视图，将左视图画成半剖视图。
7.18画出指定位置的断面图（左端键槽深4mm ，右端键槽深3mm）
7.19在两个相交剖切平面的延长线上，作出断面图。
20 按剖视规定改画主视图。
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟大的，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时间：XX年XX月XX日

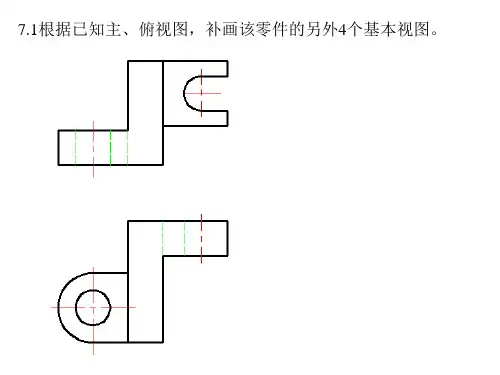

7.1根据已知主、俯视图，补画该零件的另外4个基本视图。
7.2画出A向斜视图和B向局部视图。
7.3画出A向斜视图和B向局部视图。
7.4将俯视图改为旋转视图。
7.5根据零件的俯视图、左视图，补画全剖主视图。
7.6补画剖视图中所缺的线条。
7.7补画剖视图中所缺的线条。

——机件表达方法PPT课件

a)
b)
图9-32 移出断面
第46页/共58页
例按已给出的剖切位置,作出轴的移出断面图。
第47页/共58页
第48页/共58页
9.3.2 重合断面图
画在视图剖切部位轮廓内的断面图称为重合断面图。
1．重合断面图的画法:
① 重合断面图的轮廓线用细实线绘制，如图9-33所示。 ② 当视图中的轮廓线与断面图的图线重叠时，轮廓线仍应连续地画出，不可间断，如图9-33所示。
图9-6 局部视图
第7页/共58页
9.1.4 斜视图
斜视图是物体向不平行于基本投影面的平面投射所得的视图。
图9-7 斜视图
第8页/共58页
斜视图只反映物体上倾斜结构的实形，而不需要表达的其余部分可省略不画，用波浪线或双折线断开。
斜视图的配置和标注形式：必要时允许将斜视图旋转，使其图形的主要轮廓线或中心线成水平或垂直位置。通常用带有大写拉丁字母的箭头指明部位和投射方向，在斜视图的上方注明斜视图的名称“×”。若将斜视图旋转配置时，应加注旋转符号，表示斜视图名称的大写拉丁字母应靠近旋转符号的箭头端。
第30页/共58页
3．局部剖视图用剖切面将物体局部地剖开所得的剖视图称为局部剖视图。通常用波浪线或双折线表示剖切范围。
a) 图9-18 局部剖视图
第31页/共58页
3．局部剖视图
b) 图9-18 局部剖视图
第32页/共58页
局部剖视图的画法及标注方法：
① 局部剖视图与视图之间用波浪线分界，如图9-19所示。
第16页/共58页

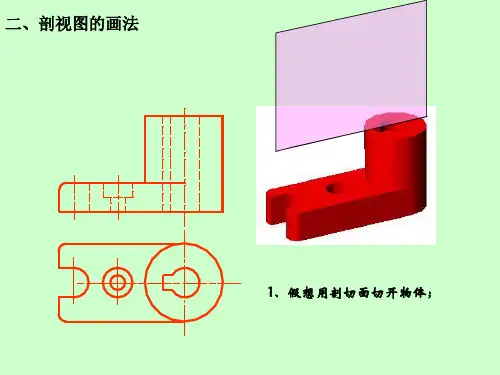

2．剖视图的画法
③ 画剖面符号在剖切平面剖到的区域内绘制剖面符号，不同材料的剖面线符号见表9-1。

机件常用的表达方法PPT课件

注意事项：
(1) 局部视图的断裂边界应以
波浪线或双折线表示。
(2) 当表示的局部结构外形轮廓线呈完整封闭图形时，波浪线可省略不画。
(3) 局部视图可按基本视图的配置形式配置，这时不需标注。
也可按向视图的配置形式配置，并标注。
局部视图的画法与标注举例
A
B
B
A
9.1.4 斜视图
A V
问题：习组合体视图表达的基础上，依据《技术制图》国家标准GB/T 17451—1998、GB/T 17452— 1998、GB/T17453—1998的规定，介绍视图、剖视、断面等工程形体的常用表达方法及应用，从而使复杂多样的工程形体表达更方便、清晰、简洁，并为工程图样的绘制及阅读奠定基础。
肋板不画剖面线
4. 画剖视图的注意事项
① 剖切平面的选择：通过机件的对称面或轴线且平行或垂直于投影面。
② 剖切是一种假想，其它视图仍应完整画出，并可取剖视。
允许图形旋转的角度超过９０°。
§9-2 剖视图
问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
9.2.1 剖视图的概念
⒈剖视图的形成
为了清楚的表达机件的内部结构形状（消除虚线），
假想用剖切面将机件沿适当位置剖开移，去剖切面和观察者之间的部分，
V
W
X
O
Y
2.基本视图——机件向基本投影面投影所得的视图。
基本视图有主视图、俯视图、左视图、右视图、仰视图
和后视图六个。
• 主视图
• 俯视图
形
• 左视图
成
从右向左投射
• 右视图

机件常用的表达方法习题答案ppt课件

答案
第32页
第六章机件常用的表达方法
6-2 剖视图
4. 在指定位置把主视图画成全剖视图。
答案
第32页
第六章机件常用的表达方法
5. 在指定位置把主视图画成全剖视图。
答案
第32页
第六章机件常用的表达方法
6-2 剖视图
A
6. 作A-A剖视图。
答案
A
第32页
A-A 未按投影关系配置
第六章机件常用的表达方法
答案
板 A
或
摆
A
正
平移放置
第31页
第六章机件常用的表达方法
6-2 剖视图
分析视图中的错误，在指定位置作正确的剖视图 1.
答案
第32页
第六章机件常用的表达方法 6-2 剖视图
分析视图中的错误，在指定位置作正确的剖视图答案 2.
第32页
Φ
第六章机件常用的表达方法
6-2 剖视图
3. 分析视图中的错误，补全剖视图中的漏线。
6-2 剖视图
1. 把主视图画成半剖视图。
答案
注意:一般外形画在点划线左边
细点划线为界
第33页
第六章机件常用的表达方法
2.
把主视图、俯视图画成半剖视图。 A-A
答案
B
BB
B
B-B
A
A
第33页
左右对称,外形画在点划线左边
第六章机件常用的表达方法
6-2 剖视图
3. 把主视图画成局部剖视图。
答案
第33页
第六章机件常用的表达方法
6-1 视图

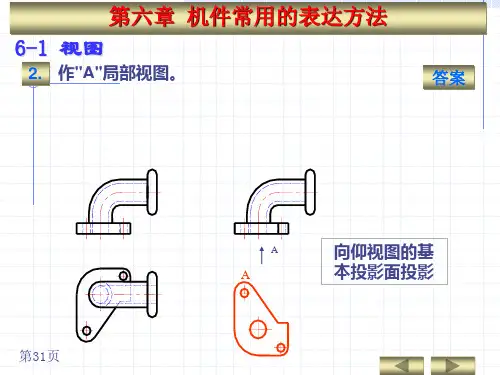

2. 作"A"局部视图。
答案
第31页

机件的表达方法PPT课件

6、一些细部结构的简化画法（3）平面在图中不能充分表达时，可用符号即相交两细实线表示。
6、一些细部结构的简化画法
（4）在不引起误解时，对称图形只画一半或四分之一，在对称中心线上画两条平行细实线。
6、一些细部结构的简化画法（5）零件图上的小圆角、小倒角允许省略不画，但必须标注尺寸或在技术要求
A
A-A
A
3、重复性结构的简化画法
（1）当机件具有若干个相同结构并按照一定规律分布时，只需要画出几个完整的结构，其余用细实线连接，但在图中必须注明个数。
3、重复性结构的简化画法
（2）若干个直径相同且成规律分布的孔，可以仅画出一个或者少个，其余只需要用细点划线表示中心位置。
4、对称机件的简化画法（1）机件上对称结构的局部视图可以不标注，按照图示方法配置。
2、局剖视图——用剖切面局部地剖开机件所得的剖视图称为局部剖视图。
2、假想沿这波浪线断裂开来
1、将物体进行局部剖切 3、用同样的方法剖开这一部分
例：在视图中的适当位置作局部剖视图
剖视图
视图
断裂线
视图
剖视图
请注意：同一机件剖面线间隔、方向均相同。
断裂线
注意波浪线：
1、波浪线应画在机件的实体部分，不应超出图形轮廓线之外； 2、波浪线不能画在孔、槽之内； 3、波浪线不能与图形上的其他图线重合，以免引起误解；
画剖面符号时应注意：
1、金属材料的剖面符号为与水平方向成45°；间隔均匀且相互平行的细实线；
A
同一机件剖面符号方向相同，间距相等。
2、当图中主要轮廓线与水平方向接近 45°时，剖面符号为30°或60°的细实线。
A
30°
A-A
三、剖视图的标注

第七章机件常用表达方法习题集答案ppt课件

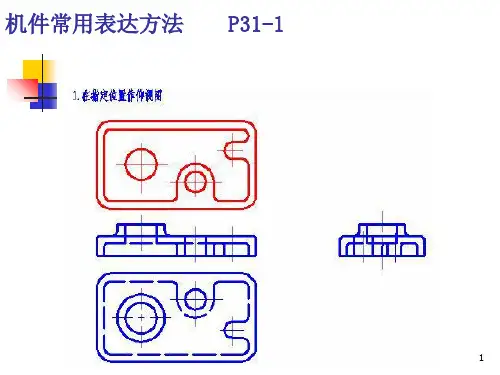

机件常用表达方法 P31-1
编辑版pppt
1
机件常用表达方法 P31-2
编辑版pppt
2
机件常用表达方法 P31-3
编辑版pppt
3
机件常用表达方法 P31-4
编辑版pppt
4
剖视图的概念与全剖视图 P32-1
编辑版pppt
5
剖视图的概念与全剖视图 P32-2
编辑版pppt
6
剖视图的概念与全剖视图 P32-3
编辑版pppt
7
剖视图的概念与全剖视图 P32-4
编辑版pppt
8
剖视图的概念与全剖视图 P32-5
编辑版pppt
9
剖视图的概念与全剖视图 P32-6
编辑版pppt
10
全剖视图 P33-1
编辑版pppt
11
全剖视图 P33-2
编辑版pppt
12
全剖视图P33-3
编辑版pppt
13
全剖视图P33-4
编辑版pppt
33
P40-1
编辑版pppt
34
P40-2
编辑版pppt
35
感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！
36
编辑版pppt
25
剖视图综合练习
P37-2
编辑版pppt
26
剖视图综合练习
P37-3
编辑版pppt
27
剖视图综合练习
P37-4
编辑版pppt
28
断面图 P38-1
编辑版pppt
29
断面图
P38-2
编辑版pppt
30
断面图 P38-3

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精选
B B
精选
B B
精选
第七章
机件的表达方法
精选
返回
7-1 基本视图
1. 已知物体的主、俯、左视图，画出物体的其他三个基本视图。
精选
精选
7-2 斜视图、基本视图
1. 作机件A向局部视图和B向斜视图。
精选
A
B
A
B
精选
2. 选择正确的斜视图( )。
(a) (b) (c) 精选
(a) (b) (c)
精选
7-3 局部视图
1. 指出下列局部剖视图中的错误，将正确的画在下边。
精选
精选
2. 用阶梯剖的方法，作机件的主视图。
精选
精选
7-14 作机件阶梯剖的主、俯视图
精选
精选
7-15 作A－A剖视图并标注
精选
1. 精选
2.
精选
精选
7-16 在合适位置作机件的旋转剖视图
1.
精选
1.
精选
2.
精选
2. 精选
7-17 断面图（一）
1. 在空白处画出机件图示位置的断面图
通孔
槽深4
精选
通孔
槽深4
精选
2. 在相交剖切平面迹线的延长线上作移出断面。
精选
精选
7-18 断面图（二）
1. 选择正确的断面图。
（）
（）
精选
（）
（）
（）
（）
精选
2. 选择正确的重合断面图。
（）
（）
（）
（）
精选
（）
（）
（）
（）
精选
1. 在合适位置作机件的局部剖视图。
精选
2. 将主视图改画为局部剖视图。
精选
2. 将主视图改画为局部剖视图。
精选
7-12 判断下列六组剖视图的画法是否正确
（）
（）
（）
精选
1.Biblioteka 2.3.（）
（）
精选
（）
4.
5.
6.
1.
2.
（）
（）
精选
（）
4.
5.
6.
（）
（）
精选
（）
7-13 局部剖、阶梯剖
精选
精选
7-24 第三次制图作业指示——剖视图
一、目的训练选择机件图样表达的初步能力。掌握剖视图、断面图等的画法。
二、内容与要求读懂视图，选择恰当的表达方案，重新表达机件，并标注尺寸。
三、图名、图幅、比例 1.图名：剖视图； 2.图幅：A3 ； 3.比例：由各分题确定。
精选
1.
精选
精选
2. 选择合适的剖切位置作机件半剖的主、俯视图。
精选
精选
7-8 在指定位置将主视图画成半剖,左视图画成全剖
精选
精选
7-9 按要求作剖视图
*1. 求作左视图（取半剖视）。
精选
*2. 已知主视图和俯视图，将左视图画成B－B全剖视图。精选
7-11 局部剖视图
1. 在合适位置作机件的局部剖视图。
精选
3. 作轴的移出断面图。
槽宽4 通孔
精选
槽宽4
通孔
精选
7-19 局部放大图和简化画法（一）
1. 在指定位置作出全剖的主视图。
精选
精选
2. 按给出条件用简化画法表达出孔的分布。已知上下凸缘各均匀分布四个通孔，右侧凸缘均匀分布六个通孔。
精选
精选
7-20 标注机件的尺寸，并画出俯视外形图
精选
精选
7-21 表达方案比较：方案（a）与方案（b）各有何优缺点
（a）
（b）
精选
精选
（a）
精选
（b）
（a）
精选
（b）
7-22 综合举例（一）
根据所给视图，看懂物体的形状，选择适当的表达方法将物体的内、外形表达清楚(画在空白处)。
精选
精选
7-23 综合举例（二）
根据所给视图，看懂物体的形状，选择适当的表达方法将物体的内、外形表达清楚(画在空白处)。
精选
A
B
B
A
C
C
精选
7-4 补画全剖视图中的漏线
精选
精选
精选
精选
精选
精选
精选
精选
7-5 作机件全剖的主视图
精选
精选
精选
精选
7-6 作机件剖视图
1. 作机件全剖的主视图。
精选
精选
2. 作机件半剖的主视图。
精选
精选
7-7 作机件半剖视图
1. 作机件半剖的主视图。
精选
精选
