绝缘子灰密测试仪测试步骤

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。

（2）量程显示窗口：显示当前量程段。

•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。

（4）单位指示灯：显示当前电流及阻值单位。

•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。

（8）清零键：放电状态时，对仪器开路清零校正。

（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•（11）接地端：接地屏蔽端。

（12）测试“-”端：电压输出端。

（13）测试“+”端：采样输入端。

•（14）高压警示灯：提示当前“-”端有电压输出。

（15）仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。

按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。

HRHM高精度灰密测试仪使用说明书一．产品简介HRHM 高精度灰密测试仪是针对电力系统防污闪点检测而研制的用于测量绝缘子表面不溶物密度（以下简称“灰密”）和测量其它污秽的专用测量仪器。

符合IEC-60815-3 规程的要求，参照国家电网公司企业标准Q/GDW323-2009 设计。

适用于电厂、电力、教学、科研及其它相关行业。

二．基本参数1、实际标尺分度值：0.1mg；2、最大量程: 200g3、干燥温度: 10℃～250℃；4、内胆尺寸: 350×450×4505、控温均匀度：±5℃；6、加热功率：3KW7、电机功率：40W三．主要特点1、干燥箱最高工作温度为300℃，升温速度显著快。

2、采用数显控温仪，清晰醒目，操作方便。

3、数字化多点温漂修正，结果精确。

4、采用国际公认的最优传感器结构。

四．使用方法1．电子分析天平1.1 使用环境注：该天平是一台精密分析仪器，选择合适的设置位置对今后的使用将有更准确、可信的保障。

○水平、坚固、稳定、无振动的台面○不受太阳直射○保持恒定温度○无气流干扰，应设定在房间角落，稳固的台面，无直接来自房门、窗户、空调通风口的气流。

○无强电磁干扰（地球磁场除外）和热源○湿度:50% ～75%RH○温度:10℃～30℃波动≤1℃/h1.2 天平的安装a)检查:○玻璃是否完好，门状态是否正常；○用手指非常小心轻轻地左右晃动秤盘座，秤盘座应能自如晃动，静止后，与四周有无间隙；○称重腔内无异物，特别注意清除细小异物。

b)安装:○放上气流罩使之落位准确；○将秤盘轻轻地放入秤盘座。

3c)调节水平:○用天平后部的两只水平调整脚，将气泡调整至水平中央。

○关好三面玻璃门。

d)电源要求电源线插入天平后部电源插座，并接入外部电源，按一下“I/ ”键，天平进行自检（30 秒），在这段时间内天平正在适应周围环境。

电源应符合以下要求:○功率:≥20W○交流电压:220v○频率:50Hz○有良好接地1.3 校准使用要求一般时，天平应预热30 分钟以上；精确称重时，天平应预热120 分钟以上。

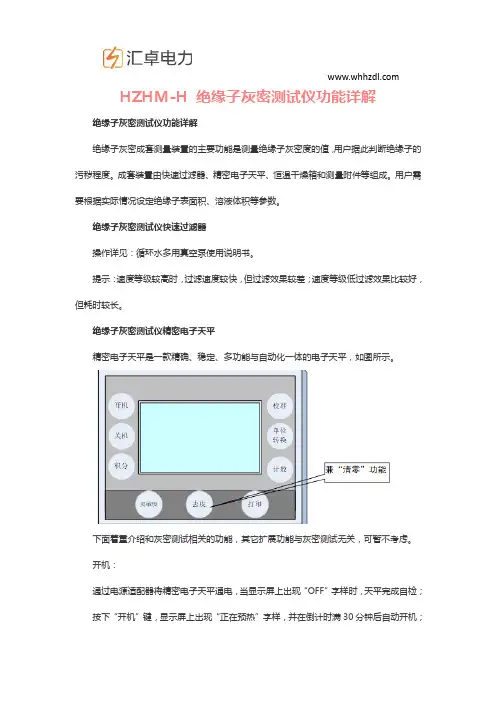

HZHM-H 绝缘子灰密测试仪功能详解绝缘子灰密测试仪功能详解绝缘子灰密成套测量装置的主要功能是测量绝缘子灰密度的值，用户据此判断绝缘子的污秽程度。

成套装置由快速过滤器、精密电子天平、恒温干燥箱和测量附件等组成。

用户需要根据实际情况设定绝缘子表面积、溶液体积等参数。

绝缘子灰密测试仪快速过滤器操作详见：循环水多用真空泵使用说明书。

提示：速度等级较高时，过滤速度较快，但过滤效果较差；速度等级低过滤效果比较好，但耗时较长。

绝缘子灰密测试仪精密电子天平精密电子天平是一款精确、稳定、多功能与自动化一体的电子天平，如图所示。

下面着重介绍和灰密测试相关的功能，其它扩展功能与灰密测试无关，可暂不考虑。

开机：通过电源适配器将精密电子天平通电，当显示屏上出现“OFF”字样时，天平完成自检；按下“开机”键，显示屏上出现“正在预热”字样，并在倒计时满30分钟后自动开机； 显示全亮后，显示屏上先显示型号，接着显示“0.0000g”，天平进入可称量模式。

关机：按下“关机”键，显示器熄灭，当显示屏上出现“OFF”字样后，天平进入屏保。

提示：在预热过程中，可直接按“去皮”键开机，但是为了保证电平测量的准确度，请提前60分钟开机。

为获得准确的称量结果，在首次使用精密电子天平前必须对校准，以后使用过程中可定期进行。

校准过程：准备好校准所用砝码：秤盘空载时按下“校准”键，直到显示屏上出现“CAL-200”字样后松开该键；当“CAL-200”字样闪烁时，在秤盘中心放上校准砝码，天平开始校准；当显示屏上出现“200.0000g”字样时，移去秤盘上的砝码；当显示屏上出现“0.0000g”时，天平校准结束，自动回到称量状态。

提示：在校准过程中，“去皮键”可随时中断校准，使天平回到称量状态；最好反复校准两次，以保证更为准确的校准结果。

称重：开机预热完成后，或按“去皮”清零后，将被称物置于秤盘上，待显示屏左边“0”标志熄灭后，天平趋于稳定，此时显示屏上显示值即为被称物体的重量。

产品技术规范书（图片仅供参考）设备名称：绝缘子灰密测试仪型号：GD-2006S生产厂家：武汉国电西高电气有限公司产品编码：品牌：国电西高一、概述GD-2006S绝缘子灰密测试仪专为测量灰密度值而设计，包含快速过滤器、精密电子天平、恒温干燥箱和测量附件等部分。

快速过滤器：精心设计指针式人机交互界面，美观简洁；配套的灰密测量分析软件；采用多抽头，操作便捷。

精密电子天平：具有数字化多点线性修正和多点漂移修正功能。

多种测量模式供选择；能开机自检、外部校准、自动屏保；采用全透明密封罩制作，外形美观，使用方便。

恒温干燥箱：具有温度自整定、智能控制功能。

可保持箱内恒温；工作室采用“冷热空气对流”技术，保证箱内空气自动变换；具有大玻璃示窗、数码管显示，便于观察和操作；多层搁板，可一次性干燥多个试品。

仪器遵照多种最新标准的规定和要求，适用于高线架空线路、发电厂、变电所等场所外绝缘设备的灰密度测试。

二、功能特点✧快速过滤器：1、采用优化应力分布新技术，进口真空泵，带负载能力大，加速能力高，大幅提高灰密度测量速度和效率；2、灵活设置过滤接口，清晰醒目，操作方便；3、配套提供灰密测量分析软件；4、人机交互界面美观大方；5、测试操作简单易学，专为绝缘子灰密度测试设计制造，可以与我公司生产的绝缘子等值附盐密度测试仪配套使用。

✧精密电子天平：1、采用国际公认的最优传感器结构，数字化多点线性修正和多点漂移修正，技术先进；2、多种测量模式供选择，量程设计满足实际测量要求；3、开机自检、外部校准、自动屏保；4、全透明密封罩制作，外形美观，使用方便。

✧恒温干燥箱：1、采用“冷热空气对流”技术，保证箱内空气自动变换；2、温度自整定、智能控制功能，技术先进；3、大玻璃示窗、数码管显示，便于观察和操作；4、多层搁版，可一次性干燥多个试品。

四、验收及技术培训1、交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

2、卖方应负责对买方进行现场培训，并提供相应的培训资料。
