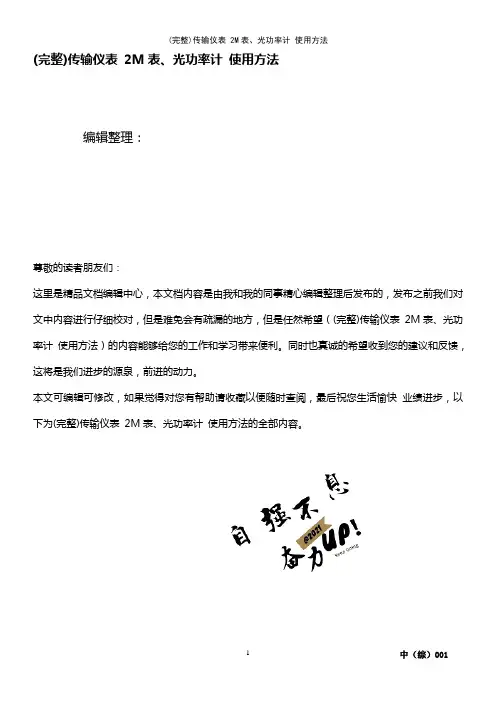

(完整)传输仪表2M表、光功率计使用方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)传输仪表2M表、光功率计使用方法）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)传输仪表2M表、光功率计使用方法的全部内容。

常用传输测试仪表的使用方法及注意事项一、传输测试2M表（一）W ET-210B 2Mbit/s数字传输分析仪使用方法和应用举例2Mbit/s数字传输分析仪适用于数字传输系统的工程施工、工程验收、日常维护及科研测试。

1．面板说明POWER PATTERN FAS ERRSIGNAL AIS CRC ERRFRAME RA EBIT ERRMFRAME MRA PATSLIPCRC-4 CODE ERR BIT ERRHISTORY HISTORY HISTORYPOWER 电源工作状态指示.绿色表示正常工作；红色表示欠电压，需充电；橙色表示正在充电。

SIGNAL RX1端口或DATA端口信号状态指示。

红色表示无接收信号或不成环路状态。

FRAME RX1端口信号帧同步状态指示。

红色表示帧同步丢失。

MFRAME RX1端口信号复帧同步状态指示。

红色表示复帧同步丢失.CRC—4 RX1端口信号结构指示.红色表示有CRC-4校验码插入。

PATTERN RX1端口或DATA端口信号图案同步状态指示。

红色表示图案同步丢失。

AIS RX1端口或DATA端口输入信号告警指示.红色表示端口信号输入有告警.RA RX1端口输入信号远端帧告警。

红色表示远端帧丢失。

MRA RX1端口输入信号远端复帧告警。

红色表示远端复帧丢失。

CODE ERR RX1端口编码误码指示.红色表示信号编码误码告警。

安全综合测试仪操作规程范文第一章总则第一条为了保证安全综合测试仪的正常运行和使用，规范操作行为，防止事故的发生，制定本操作规程。

第二条本操作规程适用于所有使用安全综合测试仪的人员，包括操作人员、维护人员等。

第三条安全综合测试仪操作前需要经过相关培训，获得操作资质并签署安全责任书。

第四条在使用安全综合测试仪过程中，必须严格遵守操作规程，不得擅自修改设备设置或进行其他危险操作。

第五条在使用安全综合测试仪时，应注意保持环境整洁，设备周围不得堆放杂物，确保通风良好。

第六条使用安全综合测试仪过程中，如发现设备故障或异常情况，应立即停止使用并上报相关部门。

第二章设备使用与维护第七条操作人员在使用安全综合测试仪前，必须检查设备是否正常工作，如发现异常情况应立即报告维护人员。

第八条操作人员在使用设备前，应佩戴防护眼镜、防护手套等防护装备，确保人身安全。

第九条使用安全综合测试仪时，应按照设备说明书的要求正确连接电源和相关传感器，并确保连接牢固。

第十条操作人员在使用安全综合测试仪时，禁止擅自关闭或断开设备的电源。

第十一条使用安全综合测试仪时，应依据具体情况进行设备定位，确保设备安装在固定的位置上，避免设备摇晃或倾斜。

第十二条使用安全综合测试仪时，应避免设备过载使用，防止损坏设备或引发事故。

第十三条操作人员在使用安全综合测试仪时，应按照设备说明书要求正确操作设备，不得擅自修改设备参数或进行其他危险操作。

第十四条设备使用完毕后，应及时关闭设备电源，拔掉电源线，并将设备清洁整理好。

第十五条保养和维护人员应定期对安全综合测试仪进行保养和检修，确保设备正常运转。

保养和检修时间、内容及记录应详细可查。

第三章应急措施第十六条在使用安全综合测试仪过程中，如发现设备有异常情况，应立即停止使用并采取相应的应急措施，如关掉电源，报告维修部门等。

第十七条在设备故障或事故发生时，应及时向相关部门汇报，并执行相关应急预案和处置措施，保护人员生命安全和设备财产安全。

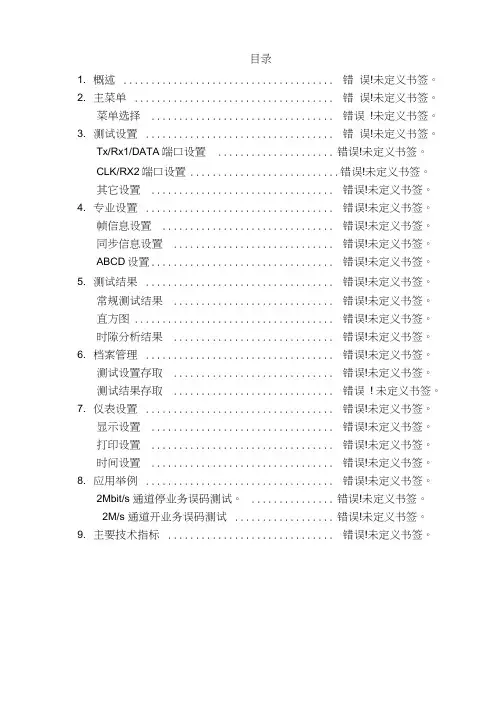

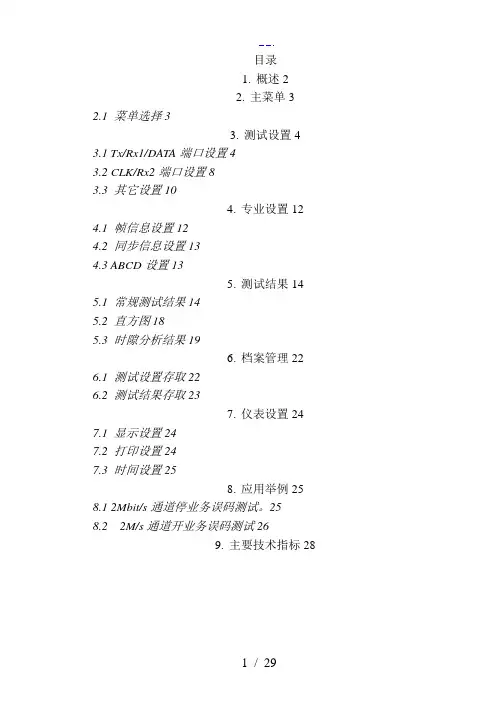

目录1.概述22.主菜单32.1 菜单选择33.测试设置4 3.1 Tx/Rx1/DATA端口设置43.2 CLK/Rx2端口设置83.3 其它设置104.专业设置12 4.1 帧信息设置124.2 同步信息设置134.3 ABCD设置135.测试结果14 5.1 常规测试结果145.2 直方图185.3 时隙分析结果196.档案管理22 6.1 测试设置存取226.2 测试结果存取237.仪表设置24 7.1 显示设置247.2 打印设置247.3 时间设置258.应用举例25 8.1 2Mbit/s通道停业务误码测试。

258.2 2M/s通道开业务误码测试269.主要技术指标281. 概述2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常维护测试。

其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简洁容易。

2M数字传输性能分析仪可对2Mbit/s接口数字通道进行测试，具有两个2Mbit/s接口，可同时对两条通道进行测试。

●对2Mbit/s接口数字通道可进行以下项目的测试。

●中断业务误码测试●在线误码测试●比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试●图案滑动测试●时钟滑动测试●信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试●线路信号频率测试●话路通道信号电平、频率测试●信令状态显示●话路通道内容显示●话路通道忙闲显示●直通方式●环路延时测试●自动保护倒换时间测试●信号波形模板测试●时隙内容分析●G.821、G.826、M.2100误码性能分析●双路2Mbit/s同时检测，双向监听2. 主菜单主菜单显示如图5，在以下几种情况下可进入主菜单。

⑴开机。

⑵在其他菜单中按ESCAPE键一次或多次。

图3.1 主菜单2.1 菜单选择在主菜单下有以下（标记显示）菜单可选择。

测试设置用光标移动键将光标移到测试设置处,按ENTER键进入测试设置界面，用于设置测试项目及参数。

1、前言1、1产品概说.3259 变压器综合测试系统乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。

本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C、R、Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能,为生产线及品管QC提供最完善的测试功能。

经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER经由外部触发仪器量测并可将此量测结果藉由此接口送至外部,做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A)产生器, 可配合重迭电流产生器量测线圈重迭电流电感量。

多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使测试结果被清楚的显示于显示器上。

3259基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业.仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在高频量测时需考虑测线的高频响应.1.2规格摘要测定参数: 第一测试参数 -- L、C、R、｜Z｜、Y、△、△%、DCR、Turn-Ratio第二测试参数 -- Q、D、R、θ基本精度: Basic 0.1%（1kHz/ 1V rms）测定范围: L -- .0001uH ～ 9999.9HC -- .001pF ～ 999.99mFR -- .0001Ω～ 999.99MΩ｜Z｜ -- .0001Ω～ 999.99MΩQ -- .0001 ～ 99999D -- .0001 ～ 99999θ-- -90.00°～＋90.00°DCR -- .01mΩ～ 99.999kΩNp -- .01 ～ 999.9 TurnNs -- .01 ～ 999.9 Turn（＋、—）测定频率: 20Hz 至 300KHz 测定电压: 10mV至 2Vrms, 每段10mV 等效电路: 串联、并联零点校正: 开路、短路圈数比: 频率1KHz至300KHz, 测试电压 0.1V 至10Vrms注意 :因本测试机只能接受 10V 的感应电压, 故设定圈数比时以 Vs 不大于 10V 为主.扫描测试: 配合扫描测试治具可做20点之变压器扫描测试.1.3 附带检查当贵客户在收到这仪器后, 请检查下列项目:(1). 此制品外表是否有任何损害或刮伤.(2). 表 1-2 为本机之附件.如果您发现任何损坏或附件遗失, 请通知本公司、分公司或代理商以求立即之服务.表 1 - 2 标准附件项目材料编号数量备注电源线P0001 1 1 公尺长弯头电源线测试线 (4-Terminal) T01010 1 夹测待测物用测试线 (2-Terminal) TR0010 1 Turn-Ratio 专用测试夹慢熔保险丝 1A F1A001 2 电源 AC 220V用使用说明书M1100 1 中文2、规格 (15℃～35℃ RH ≦ 75%)2.1 量测功能量测参数 :｜Z｜:阻抗绝对值｜Y｜:电纳L : 电感量C : 电容量R : 电阻D : 损失因素Q : 品质因素Rs : 等效串联电阻Rp : 等效并联电阻X : 电抗θ: 相位△: L/C/R/｜Z｜偏差值△% : L/C/R/｜Z｜偏差百分比DCR : 直流电阻Np/Ns : 圈数比Vp/Vs : 电压比Ns : 次级圈数Vs : 次级电压参数组合 :｜Z｜,｜Y｜L, C R θ(deg)/θ(rad) D, Q, Rs, Rp, Q, X,误差校正补偿 (Deviation)：当因外接治具造成机器量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值校正为实际值, 将治具所造成之误差影响减至最低.等效电路：并联、串联.檔位：自动、手动.触发模式：内部触发、手动触发、外部触发 (RS-232, Handler Interfaces选购).测量端子：电感、电容、阻抗. 直流电阻为4端测试. 圈数比为6端测试.积分时间：快速、中速、慢速.2.2测试讯号频率：20Hz～300KHz 准确度：±0.01%讯号标准：范围设定准确度电压10mVrms to 2 Vrms ±10%＋1mVrmsTurn 10Ω,当测试位准≤2V 50Ω,当测试位准＞2V其他Constant=OFF:依电阻范围不同而定Constant=320X: 100Ω ±0.5%Constant=107X: 25Ω ±0.5% Constant=106X: 50Ω 100mA±0.5%(1V设定) 电感负载小于10Ω,10Ω±10%,阻抗≥10Ω测试讯号标准观看：模式范围准确度Voltage110mVrms to 2 Vrms ±（3% of reading ＋0.5mVrms）1：当待测物之阻抗小于100Ω, 测试讯号标准需加上阻抗大小量测准确度 (参考表2-1)2.3 测量范围参数范围阻抗大小, 交流阻抗, 电抗0.1 mΩto 999.999 MΩ电纳0.1 nS to 99.9999 S电容0.001 pF to 999.99 mF电感0.1 nH to 9.9999 kH损失因素0.0001 to 99999品质因素0.0001 to 99999相位角-90.00 °to 90.00 °偏差百分比-100.00% to 100.00 %直流电阻0.01 mΩto 99.999 kΩ圈数比100 : 1次级电压10V max2.4 测量准确当确实遵守下列条件和状态能有效确保测量准确：(1) 热机时间：≧30分(2) 做完正确开路和短路归零校正.2.5 准确度厂内校正1年内温度：23℃±5℃相对湿度：80% maximum热机：最少30分钟在以上条件下作归零校正1. 阻抗大小–相位准确度基本准确度如表2-1以快速测量时, 准确度乘以22. 电感, 电容, 交流阻抗准确度品质因素≧10(损失因素≦0.1), 相对于阻抗大小之精度, 其中感抗 =｜2πfL｜容抗 =｜1/(2πfC)｜根据图2-1 LC和阻抗大小转换表.当品质因素<10 (损失因素0.1), 电感准确度乘以(1＋1/Q)电容准确度乘以(1＋D).3. 损失因素, 品质因素, 交流阻抗准确度.损失因素损失因素准确度 = ±[ tanθe．( 1 + D2 ) ] / [ 1 - D．tanθe]品质因素≧10品质因素准确度 = ±[tanθe． ( 1 + Q2 ) ] / [ 1 - Q．tanθe ]品质因素 <10, 品质因素准确度乘以 (1＋1/Q)< θe : 相位误差>表 2-1 阻抗大小–相位准确度频率 (Hz)注 : 在境界在线之规格以较好的一边为适用4. 等效串联电阻. 等效并联电阻准确度品质因素≦0.1交流阻抗准确度= 阻抗大小准确度品质因素≧0.1 准确度乘以 (1＋Q)5. 直流电阻准确度：±(0.5% ＋ 0.2mΩ) >10mΩ±(1% ＋ 0.2mΩ) <10mΩ6. 圈数准确度：±(0.5% ＋ 0.2T)测试频率图 2 – 1 L.C.Z. 转换2.6 校正功能开路归零：去除由于测试治具引起开路杂散阻抗的量测误差.短路归零：去除由于测试治具引起短路残余阻抗的量测误差.载入校正：当因外接治具或机器误差, 造成量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值和实际值做载入校正. 加载后系统即以加载值为标准.2.7 LIST SWEEP最多可设定9组频率之测试讯号标准, 单一或连续测试皆可执行.2.8 比较功能主参数有10组Bin判定, 次参数有良/不良判定.排序模式：绝对值模式：分类以上、下限设定.百分比模式：分类以百分比设定.分类计数：0 to 999999LIST SWEEP比较：每笔测试皆可在屏幕上显示过高/良品/过低.2.9 界面:印表界面：标准印表时界面.RS-232界面：标准RS-232界面.Handler界面：良品/不良品/外部触发.2.10 其它显示器：320×240图表LCD显示.电源：100V～120V AC 50Hz/ 60Hz. 电力消耗最大140VA.220V～240V AC 50Hz/ 60Hz. 电力消耗最大140VA.环境：操作 -- 0℃ to 40℃, 10 to 85﹪相对湿度.储存 -- -10℃ to 50℃, 10 to 90﹪相对湿度.尺寸：420mm(长) ×300mm(宽) ×175mm(高)重量：约8.5kg.3、安装3.1 周围环境(1). 请不要使用本测试机于多灰尘或震动 的场所. 且勿直接曝露在日光直射或 腐蚀气体下. 请确认使用场所周围温度为 0 ～ 40℃, 且相对湿度低于 85%.(2). 本测试机后面板装有散热装置以避免内 部温度上升. 为了确定通风良好. 本机使 用时应使其背面远离其它物体或墙壁达 10cm 以上之位置. 勿阻塞左右通风孔以 使本测试机维持好的准确度.(3). 本测试机已经仔细设计以减少因 AC 电源端输入而来之噪声. 然而仍尽量使其 在低噪声环境下使用. 如无法避免噪声, 请安装电源滤波器.(4). 本测试机应存放在温度范围为 -25℃～ +70℃ 中. 如果长时间不用, 请将其放在 原始或相似包装箱中并避免日光直射及 湿气以确保使用时之良好状态.3.2 电源连接在接上电源线之前请务必确认电源开关在OFF 状态下, 请确认使用电压符合后板电压选择位置, 电源频率请使用50Hz 或60Hz.避免下列情况﹕灰尘腐蚀气体震 动后板至物体10公分以上之距离阳光直接照射电源杂讯电源滤波器如在高压杂讯下请用电源滤波器3.3 保险丝本测试机在背部装有一电源保险丝, 更换保险丝时请注意:(1) 请务必先将电源开关关闭, 并拔掉电源线再更换.(2) 保险丝规格 AC 220V～240V → T1A 250V为了安全及防止噪声干扰, 有必要使用三芯电源线以连接背面之电源插座至AC电源, 及因同理由而将前面面板之 GROUND 接点接地. 如下图所示:至电源开关电源插座3.4 电源稳压由于本测试机乃属于精密电子测试设备, 固有可能在操作完成测量后精确度常会由于主要输入电源之波动而受到严重的影响. 即使在实验室的环境也常遭遇到电源有±10﹪之变动. 因此建议在电源及测试设备间使用稳压器是唯一确定将电源电压影响测定数据变动去除之最好方法.3.5 待测物之接线由于连接3259 LCZ 测试器至 D.U.T (待测物) 可经由标明 H CUR、H POT、L POT及L CUR之BNC接头连接 (如为量测变压器之圈数比及相位时则须再使 Sec (＋), Sec (－) 两测试端), 因此常须要外部测试设备. 注意L CUR 及L POT接头连接至DUT之相同端, 而Hcur及H POT连接至另一端. 而变压器量测时为L CUR及L POT接头连接至变压器Np－端而 H CUR及H POT连接至 Np＋端, Sec(＋) 接到变压器Ns＋端而 Sec(－) 接到 Ns－端.3.6 LCD 显示器对比之调整LCD显示器对比之调整可经由 System Config设定, 但须注意调整时须因个人视觉所需而调整到适当的亮度, 避免过亮或是过暗.4．面板说明(1) 显示器 (LCD Display)本测试机所使用之显示器为320 X 240 Graphic mode LCD, 且含有 "冷阴极管式" 之背光显示, 故所有的量测值与设定值等等各项显示都能清楚的由肉眼辨视, 且有背光及对比调整功能可适应于不同环境.(2) 隔离端子 (Guard)此端子直接连接测试机外壳, 连接此端子至待测试物之隔离处以防止测试值受外界讯号干扰而影响准确性.(3) 未知待测物插座 (Unknown)4个独立BNC插座, 连接一外部测试装置或导线以做未知待测物之测量.H CUR：电流驱动端子, 高电位端.H POT：电位侦测端子, 高电位端.L POT：电位侦测端子, 低电位端.L CUR：电流驱动端子, 低电位端.注意 :当待测物为有极性之组件时, 于测试时须注意 " 高电位端 " 请接于前面板标示为 (＋) 之端子, 而 " 低电位端 " 请接于前面板标示为 (－) 之端子.警告 :测量有极性之组件时请先做放电动作避免冲坏主机.(4) 圈数相位测试之二次侧 (Secondary) 专用端子2个独立BNC插座, 于圈数相位测试时连接一外部测试装置或导线到变压器二次侧以做未知待测物之测量.Sec(＋) ：电位侦测端子, 高电位端.Sec(－) ：电位侦测端子, 低电位端.(5) 选择键选择键共有6个, 其主要功能为配合 LCD 显示器颢示时, 某些功能需做选择或是其它的控制选项, 此时这些按键旁即会出现各种状态显示, 在依据所需要之状态或功能按下该显示旁之选择键即可.(6) 测试功能画面按键 (Meas Display)按下此键本测试机即处于零件之基本量测分析的功能画面下. 在此画面下可直接改变各种测试参数并立即读出数值, 例如：测试频率、测试电压、量测参数、测试速度及测试回路 (串联或是并联) 等等.(7) 主要功能选择按键 (Main Index)按下此键本测试机即处于主要量测功能选择的画面下, 在此画面可直接选择欲使用之测试功能, 例如：变压器测试功能、待测物测试结果判断功能、待测物试测值结果分类功能、多频扫描测试功能、开路测试、短路测试、加载校正等功能.(8) 系统参数设定按键 (System Setup)按下此键本测试机即处于主机主要系统参数设定功能选择的画面下. 在此画面可直接选择改变各主要的系统参数, 例如：本测试机之校正功能, 设定数据储存功能、设定数据呼叫功能, 系统时间日期设定功能、系统各显示参数与量测参数等等功能之选择与设定. (其中校正功能需使用密码方可进入设定)(9) 光标方向控制按键 (Cursor)按键共有4个分别为上、下、左、右, 这些按键为配合显示器于各种设定或是选择画面下, 控制设定光标移动之方向与位置以利各参数之输入, 也可当成选择键如在档位选择时用左、右键, 也可当做改变数值如设定频率或是电压时用上、下键都可达到所需之数值.(10) 触发按键 (Start/Trig)触发主机开始量测按键, 当主机之量测状态为手动触发模式时, 按下此键主机便做一次量测动作.(11) 数字与符号按键 (0……9.-)这些数字与符号按键为配合各设定状态下输入所需之数值与符号时使用.(12) 清除/辅助键 (Clear/Help)清除设定值按键, 用于清除显示器上光标所在之数值, 辅助键则是在主菜单中, 辅助使用者选择快速按键, 以方便设定此仪器.(13) 预留/锁定键 (Opt/Lock)此按键为预留功能之特殊按键, 目前此特殊功能为面板按键锁住功能, 当按下此键时显示器右上角会出现 "KEY LOCK" 字样表示目前面板按键功能已被锁住, 而欲清除此状态只需再按下此键即可解除. (如密码设定功能开启则需再输入密码方可解除,当Hard copy 功能的开启后, 按下此键可将目前显示器的内容由列表机直接印出.(14) 确认按键 (Enter)此按键之功能为将所设定之数值, 或是状态选择, 参数设定等动作于与确认.(15) 重置 (Reset)Reset按键之功能为在各设定画面下时, 欲重置该设定功能时则按下此按键即可, 而在外部测试状态下时, 欲重置主机测试同样按下此按键即可停止测试.快速功能键Reset按键也可当成快速功能键, 在 Main Index 画面下按下此键LCD显示器显示0～9, . , - 等12种功能, 选择适当的号码即可直接进入测试变压器该项功能窗口.(16) 电源开关 (Power)切换式电源开关, 按下[O]表示关闭, 按下[｜]表示为开启.5 操作说明5.1 系统参数操作设定说明 (System)（1）、按[SYSTEM]此键即可进入系统设定画面按此键即进入系统参数设定画面. （2）、按下上图之 [系统配置] 键即可进入系统参数设定画面如下图 :此四个按键依显示器上反白处不同﹐也就是设定项目不同时会出现不同作用（3）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:上图各显示参数说明如下：液晶背光调整：调整显示器显示之明暗对比, 出厂默认值为 "06" 而其控制范围为 "00～13" 共有十四种选择,按显示器旁之 [ ] 与 [ ] 两键来改变.蜂鸣器声音大小：选择主机蜂鸣器声音之大小声, 出厂默认值为 "SMALL –小声" 而其选择范围为"L(LARGE) –大声" 和 "S(SMALL) –小声" 和 "OFF –静音" 三种选择,按显示器旁之[L], [S] 与[OFF] 键来改变.主机交流电源频率：选择主机所使用之交流电源之频率为 50Hz 或是 60Hz. 选择正确之电源频率将有助于测试值之稳定与正确, 因此务必正确的选择. 出厂默认值为 "60Hz" 而其控制选择范围为"50Hz/60Hz/NA" 三种选择,按显示器旁之 [50Hz] 与 [60Hz] 与 [NA] 三键来改变。

仪器名称 综合测试仪功 能 电气测试文件编号仪器型号厂 商版 本 一、面板介绍：1. POWER ：电源开关2. LCD 显示屏：显示测试画面B HOST 接口：用于拷贝资料4. 蜂鸣器口：用于发出OK 与NG 声响5.功能键：不同显示画面对应不同功能6. 调用测试文件功能键：用于调取测试资料7.MEAS 键：按此键可直接进入测试界面8.SUTEP 键：按此键可直接进入测量设置界面9.SYSTEM 键：系统设置界面 10.数值键：用于向仪器输入数据11.ESC 键：退出功能 12.BACKSPACE 键：用于删除输入数值最后一个键 13.CAL 键：可选择对扫描测试开路、短路校准 14.KEYLOCK 键：开、解锁键 15.DC BIAS 键：用于允许和禁止直流偏置输出16.RESET 键：复位键，当变压器扫描测试进行时，按下此键即停止扫描17.TRIGGER 键：触发按键，当仪器触发方式设定为MAN （手动）模式时，按此键可触发仪器测试 18.连接扫描盒前端口：用于仪器连接扫描盒进持扫描测量 19.ENTEN 键：用于终止输入数据输入 20.光标键：进行光标移动选择所需项目21.机壳接地端：该接线端于仪器机壳相连。

用于保护或屏蔽接地连接22.功能键：复合功能键。

当变压器扫描显示页面，插上U 盘按此键，可选择拷全屏或保存测试数至U 盘；当变压器设置页面，可快速的切换变压器测试页面核 准 审 核 制 作 日 期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称 综合测试仪功 能 电气测试文件编号 仪器型号厂 商版 本二、操作说明：1.仪器、扫描盒、治具的连接如下图：23.连接扫描盒前端口：用于扫描盒连接仪器 24.扫描盒：由仪器控制其扫描测量 25.脚踏板开关： 26.综合测试治具27.SCANNER ：控制端口，用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接 28.专用电缆线：用于仪器与扫描盒的连接 29.电源线：用于接通220V/50HZ 的电压 30.SCANNER 接口：通过SCANNER 接口控制变压器扫描盒2.仪器的开机：接通220V/50HZ 电源后，按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。

安全综合测试仪操作规程模版第一章总则第一条：为了规范安全综合测试仪的操作，确保操作人员的安全和设备的正常运行，制定本操作规程。

第二条：本操作规程适用于使用安全综合测试仪进行工程安全测试、设备测试、排除故障等操作的人员。

第三条：操作人员必须经过相关培训，了解安全综合测试仪的技术参数、操作方法、安全注意事项等，并持有操作资格证书。

第四条：在操作安全综合测试仪前，操作人员必须熟悉相关工作内容，了解测试仪的用途、测试对象、测试方法等。

第五条：使用安全综合测试仪进行测试时，操作人员必须严格按照操作规程进行操作，并注意保护设备的安全。

第二章设备及工具第六条：安全综合测试仪必须进行定期的维护和检查，确保设备的正常运行。

第七条：使用安全综合测试仪时，必须使用符合规定的工具和配件，不能使用损坏或不合适的工具。

第八条：在操作安全综合测试仪前，必须确认设备和工具的完好无损，并进行必要的清洁和消毒。

第九条：操作人员必须佩戴符合规定的个人防护装备，如安全帽、防护眼镜、耳塞等。

第十条：操作人员必须严禁戏弄或滥用工具，如发现损坏或故障的工具，应立即停止使用并上报相关人员。

第三章操作流程第十一条：在使用安全综合测试仪前，操作人员必须仔细阅读设备的操作说明书，熟悉设备的功能和操作方法。

第十二条：操作人员必须确认测试对象是否符合测试要求，并对测试对象进行必要的准备工作，如清洁、固定等。

第十三条：操作人员必须进行设备的连接和设置，如电源连接、测试线连接、参数设置等。

第十四条：操作人员必须根据测试要求选择合适的测试方法，并进行测试。

在测试过程中，必须准确记录测试数据。

第十五条：测试完成后，操作人员必须进行设备的断开和清理工作，如拔掉测试线、关闭电源等。

第十六条：操作人员必须对测试结果进行分析和总结，及时修复或处理测试中出现的问题，并向相关人员进行汇报。

第十七条：在操作过程中，如发现设备异常、故障、危险等情况，操作人员必须立即停止操作，并向相关人员报告。

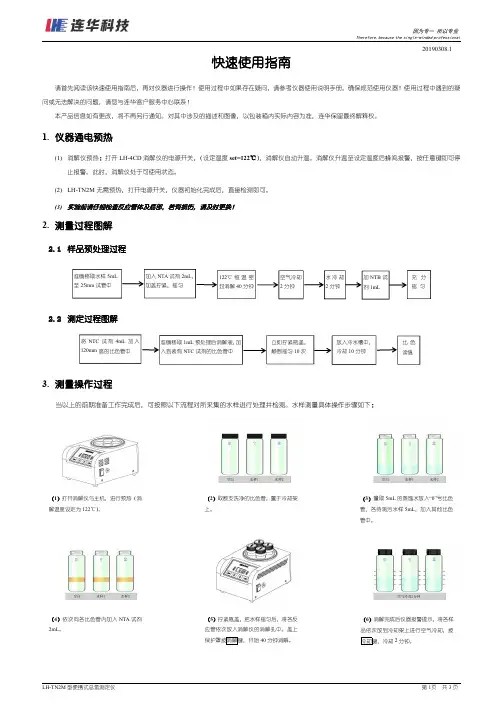

快速使用指南请首先阅读该快速使用指南后，再对仪器进行操作！使用过程中如果存在疑问，请参考仪器使用说明手册，确保规范使用仪器！使用过程中遇到的疑问或无法解决的问题，请您与连华客户服务中心联系！本产品信息如有更改，将不再另行通知。
