动态模拟过程介绍

化学反应工程中的反应器模拟反应器是化学反应过程中最重要的装置之一，其设计和运行对于反应过程的效率和安全性都起着至关重要的作用。

在反应器设计过程中，模拟仿真是必不可少的一步，可以有效帮助工程师优化反应器的操作条件，提高反应器的运行效率。

反应器模拟主要包括传热、传质、反应动力学等方面的模拟。

在传热方面，工程师需要考虑反应器内部的温度分布、热传递系数等参数，以保证反应器内部不会发生过热或过冷等情况。

在传质方面，工程师需要考虑反应物和产物在反应器内部的浓度变化、扩散系数等参数，以保证反应物能够被充分利用并达到预期的反应效果。

在反应动力学方面，工程师需要考虑反应物在反应器内部的互作用、反应速率等参数，以保证反应过程的可控性和安全性。

反应器模拟的方法主要包括实验、计算机仿真和理论计算三种方式。

实验方法通常是通过实际操作反应器来获得反应器内部的动态数据，并通过分析这些数据来优化反应器设计。

计算机仿真方法则是通过计算机程序模拟反应器内部的温度分布、浓度分布等参数，并根据这些参数优化反应器的操作条件。

理论计算方法是通过理论公式和数学模型计算反应器内部的温度、浓度等参数，以达到优化反应器操作的效果。

在化学反应工程中，反应器模拟的应用非常广泛，可以用于设计新型反应器、改进既有反应器的操作效率、实现反应工程的安全性管理等方面。

下面我们将具体介绍几种常见的反应器模拟方法及其应用。

1. CFD模拟方法CFD是计算流体力学的缩写，是一种将流体流动、传热、传质等热力学现象进行计算机数值模拟的方法。

在反应器设计中，CFD方法可以用于预测反应器内部的流动状态、温度分布、浓度分布、反应速率等参数。

通过这些参数，工程师可以优化反应器的设计，提高反应器的操作效率和反应产品的质量。

2. 动态模拟方法动态模拟方法是通过数学模型和计算机程序模拟反应器内部的动态变化过程，以了解反应器任意时刻的温度分布、浓度分布、反应速率等参数。

工程师可以根据这些参数进行反应器的优化设计，实现反应过程的高效、稳定、安全。

CATIA软件动态模拟教程CATIA (Computer Aided Three-dimensional Interactive Application) 是一款用于机械设计和制造的三维建模软件。

它具有强大的功能和广泛的应用领域，其中包括动态模拟。

本文将为您介绍CATIA软件的动态模拟功能，并提供详细的教程指南。

一、什么是CATIA软件动态模拟？动态模拟是指在CATIA软件中使用物理仿真模块对机械系统进行虚拟仿真。

通过引入实体刚体、约束、力和动力学属性等元素，CATIA可以模拟机械系统的运动行为，并帮助用户分析其性能、改进设计以及优化工艺。

二、CATIA软件动态模拟的基本步骤1. 创建装配模型：首先，在CATIA中创建机械装配模型。

该模型由多个零部件组成，并且零部件之间通过约束关系相互连接。

保证装配模型的准确性和合理性的前提下，才能进行后续的动态模拟。

2. 定义约束关系：为了模拟机械系统的真实运动行为，需要对装配模型的零件之间的约束关系进行定义。

比如，可以定义零件之间的接触点、铰链关系、固定角度或位置等。

这些约束关系将影响机械系统的运动。

3. 添加物理属性：为了进行动态模拟，需要为装配模型的零件和约束添加物理属性。

这些属性包括质量、摩擦系数、弹性模量等。

通过添加这些属性，CATIA可以更加真实地模拟机械系统的行为。

4. 创建设定场景：在进行动态模拟之前，需要创建设定场景。

这个场景包括模拟的时间、初始条件以及施加的力或运动。

用户可以通过场景设置机械系统的起始状态，并指定外部因素对系统的影响。

5. 进行动态模拟：完成以上基本步骤后，就可以进行动态模拟了。

通过点击CATIA的仿真按钮，软件将对装配模型进行运动仿真。

用户可以观察模型的运动轨迹、受力情况以及其他特定参数的变化。

6. 分析结果：CATIA还提供了丰富的结果分析工具，帮助用户对动态模拟结果进行分析。

比如，可以绘制零件的运动图、力的变化曲线，或者通过动画来展示整个模拟过程。

如何在CAD中实现零件装配的动态模拟要在CAD中实现零件装配的动态模拟，可以遵循以下步骤：
1.创建零件和装配文件：首先，为每个零件和装配创建独立的CAD文件。

确保每个零件的尺寸、形状和位置准确无误，并确保它们之间的关联
关系正确。

2.建立零件和装配关系：使用CAD软件提供的装配功能，将零件组合
在一起形成装配。

确保每个零件都与其他零件正确对位，并将它们连接在
一起。

3.添加运动约束：通过添加运动约束，可以使零件在装配过程中保持
特定的运动方式。

例如，可以为旋转件添加旋转约束，为滑动件添加滑动
约束等。

这样可以模拟出零件在实际装配过程中的运动方式。

4.设置装配关系：通过设置装配关系，可以确定装配件在装配过程中
的位置和方向。

这样可以模拟出零件在装配过程中的正确相对位置和方向。

5.添加运动模拟：利用CAD软件提供的运动模拟功能，在装配中模拟
零件的运动。

可以通过添加运动驱动器或手动操作来模拟零件的运动。

这
样可以实时观察零件在装配过程中的动态行为。

6.评估装配过程：通过观察装配过程的模拟动画，可以评估装配的顺
利程度和潜在问题。

可以检查零件之间的干涉或冲突，并进行必要的调整
和改进。

7.导出结果：完成模拟后，可以将动态装配模拟结果导出为视频文件
或其他格式，以便与他人共享或用于展示和演示。

需要注意的是，在实现零件装配的动态模拟时，一定要遵循正确的装配顺序和操作规程，以确保模拟结果的准确性和可行性。

此外，还应根据实际需求对CAD软件进行适当的设置和调整，以提高模拟过程的效率和可视化效果。

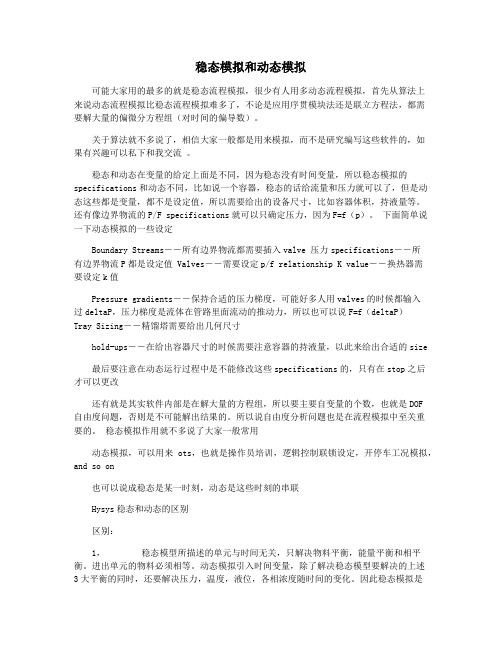

稳态模拟和动态模拟可能大家用的最多的就是稳态流程模拟，很少有人用多动态流程模拟，首先从算法上来说动态流程模拟比稳态流程模拟难多了，不论是应用序贯模块法还是联立方程法，都需要解大量的偏微分方程组（对时间的偏导数）。

关于算法就不多说了，相信大家一般都是用来模拟，而不是研究编写这些软件的，如果有兴趣可以私下和我交流。

稳态和动态在变量的给定上面是不同，因为稳态没有时间变量，所以稳态模拟的specifications和动态不同，比如说一个容器，稳态的话给流量和压力就可以了，但是动态这些都是变量，都不是设定值，所以需要给出的设备尺寸，比如容器体积，持液量等。

还有像边界物流的P/F specifications就可以只确定压力，因为F=f（p）。

下面简单说一下动态模拟的一些设定Boundary Streams――所有边界物流都需要插入valve 压力specifications――所有边界物流P都是设定值Valves――需要设定p/f relationship K value――换热器需要设定k值Pressure gradients――保持合适的压力梯度，可能好多人用valves的时候都输入过deltaP，压力梯度是流体在管路里面流动的推动力，所以也可以说F=f（deltaP）Tray Sizing――精馏塔需要给出几何尺寸hold-ups――在给出容器尺寸的时候需要注意容器的持液量，以此来给出合适的size最后要注意在动态运行过程中是不能修改这些specifications的，只有在stop之后才可以更改还有就是其实软件内部是在解大量的方程组，所以要主要自变量的个数，也就是DOF自由度问题，否则是不可能解出结果的。

所以说自由度分析问题也是在流程模拟中至关重要的。

稳态模拟作用就不多说了大家一般常用动态模拟，可以用来ots，也就是操作员培训，逻辑控制联锁设定，开停车工况模拟，and so on也可以说成稳态是某一时刻，动态是这些时刻的串联Hysys稳态和动态的区别区别：1，稳态模型所描述的单元与时间无关，只解决物料平衡，能量平衡和相平衡。

使用CAD软件进行动态模拟的方法动态模拟是计算机辅助设计（CAD）软件中的重要功能，它可以模拟物体在运动过程中的行为和变化。

通过动态模拟，我们可以更好地理解和预测设计方案的效果，从而进行优化和改进。

本文将介绍使用CAD软件进行动态模拟的方法。

第一步是创建物体的几何模型。

在CAD软件中，我们可以使用多种建模工具和技术来创建物体的几何模型，例如绘制线段、矩形、圆等基本几何图形，或者使用曲线和曲面建模工具创建更复杂的形状。

在创建物体的几何模型时，需要准确地描述其尺寸、形状和位置。

第二步是为物体添加运动约束。

在CAD软件中，我们可以使用约束工具将物体的运动范围和方式限制在一定的条件下。

例如，我们可以为一根弹簧添加拉伸和压缩的约束条件，或者为一个轮子添加旋转的约束条件。

通过添加适当的运动约束，我们可以更好地模拟物体的实际运动情况。

第三步是设置物体的材质和物理属性。

在CAD软件中，我们可以为物体设置不同的材质和物理属性，例如质量、摩擦力和弹性系数等。

通过设置合适的材质和物理属性，我们可以更真实地模拟物体在运动过程中受到的各种力的作用，并且可以更准确地预测物体的行为。

第四步是添加动力学仿真。

在CAD软件中，我们可以使用动力学仿真工具来模拟物体在运动过程中的动力学行为。

这些工具可以计算物体受到的力和力矩，并根据牛顿力学定律来模拟物体的运动。

例如，我们可以模拟一个小球在斜面上滚动的过程，或者模拟一辆汽车在弯道上的行驶。

第五步是运行模拟和分析结果。

在CAD软件中，我们可以运行动态模拟，并观察物体在运动过程中的行为和变化。

通过分析模拟结果，我们可以得到物体的各种运动参数，例如速度、加速度等，并且可以评估设计方案的效果和可行性。

如果需要，我们还可以进行优化和改进，重新运行模拟，直到获得满意的结果。

总结起来，使用CAD软件进行动态模拟的方法可以帮助我们更好地理解和预测设计方案在运动过程中的行为和变化。

通过正确地创建物体的几何模型，添加适当的运动约束，设置合适的材质和物理属性，并使用动力学仿真工具进行模拟和分析，我们可以得到准确的模拟结果，并进行相应的优化和改进。

化工过程的热动力学仿真模拟近年来，化工工业的发展如日中天，化工企业也在加速提升其生产效能、降低成本、减少环境污染等方面做出了大量的努力。

而在化工过程中，热动力学仿真模拟则成为了不可或缺的一部分，通过对化工过程的热动力学行为进行仿真模拟，可以为化工生产过程的优化提供有力支持。

一、热动力学仿真模拟的概念热动力学仿真模拟是指运用数学、物理学、计算机科学等知识，通过对化工过程的物化行为、热学行为、动力学行为等多种因素进行仿真模拟，以便更好地评估化工过程的性能、控制化工过程、改进现有过程运行等。

二、热动力学仿真模拟的类型1. 动态模拟动态模拟是对化工过程中各种因素变化作出反应的一种仿真模拟，其建模依据主要来自于过程的基础理论及实验数据。

动态模拟的目的是为了探究过程中的各种变化和存在的问题，并找到针对这些问题的解决方案。

2. 静态模拟静态模拟是指对过程中处于平衡状态下各种变量的仿真模拟，其主要目标是对化工过程进行分析。

静态模拟一般是构建一个静态的数学模型，并且将化工过程中各种参数挖掘出来，进而进行研究。

三、热动力学仿真模拟的优势1. 提高化工生产的效率通过热动力学仿真模拟，在化工过程中我们可以很好地模拟出各种影响因素，帮助企业优化生产工艺，减少生产周期，提高生产效率。

2. 降低化工企业成本热动力学仿真模拟是一种全面的仿真技术，可以在化工生产之前，模拟各种生产情况，这样可以在节约归档方面降低化工企业成本，节约机械设备、人工和原材料等各种成本。

3. 控制化工生产过程热动力学仿真模拟是一种优秀的控制技术，它可以更好地控制化工生产过程中的各种变量，确保生产出的产品质量稳定，同时也可以避免化工生产过程中的不稳定因素，降低随之带来的风险。

四、模拟案例：苯乙烯的生产以苯乙烯的生产为例，热动力学仿真模拟可以帮助优化其生产工艺。

苯乙烯是一种重要的基础材料，其生产工艺中包含了多次反应、分离、净化、回收等过程，其中一个重要的极端是苯乙烯的聚合反应。
