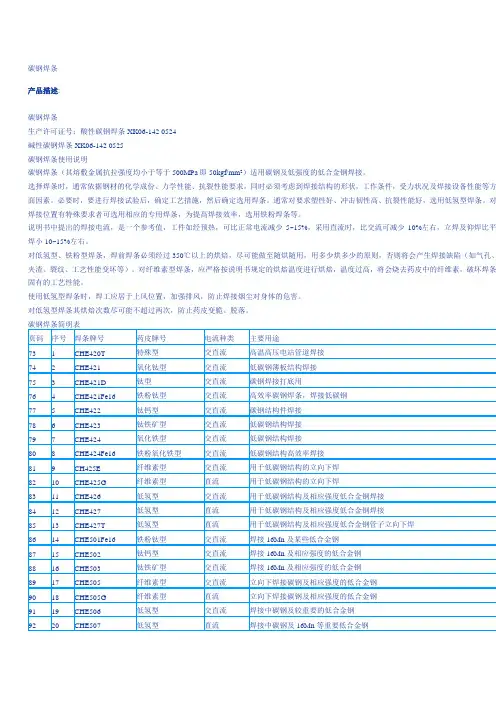

碳钢焊条产品描述:碳钢焊条生产许可证号：酸性碳钢焊条XK06-142 0524碱性碳钢焊条XK06-142 0525碳钢焊条使用说明碳钢焊条（其熔敷金属抗拉强度均小于等于500MPa即50kgf/mm2）适用碳钢及低强度的低合金钢焊接。
选择焊条时，通常依据钢材的化学成份、力学性能、抗裂性能要求，同时必须考虑到焊接结构的形状，工作条件，受力状况及焊接设备性能等方面因素。
必要时，要进行焊接试验后，确定工艺措施，然后确定选用焊条。
通常对要求塑性好、冲击韧性高、抗裂性能好，选用低氢型焊条。
对焊接位置有特殊要求者可选用相应的专用焊条，为提高焊接效率，选用铁粉焊条等。
说明书中提出的焊接电流，是一个参考值，工件如经预热，可比正常电流减少5~15%，采用直流时，比交流可减少10%左右，立焊及仰焊比平焊小10~15%左右。
对低氢型、铁粉型焊条，焊前焊条必须经过350℃以上的烘焙，尽可能做至随烘随用，用多少烘多少的原则，否则将会产生焊接缺陷（如气孔、夹渣、裂纹、工艺性能变坏等）。
对纤维素型焊条，应严格按说明书规定的烘焙温度进行烘焙，温度过高，将会烧去药皮中的纤维素，破坏焊条固有的工艺性能。
使用低氢型焊条时，焊工应居于上风位置，加强排风，防止焊接烟尘对身体的危害。
对低氢型焊条其烘焙次数尽可能不超过两次，防止药皮变脆、脱落。
低合金钢焊条焊条使用说产品描述:低合金钢焊条焊条使用说根据我国以往焊条分类习惯,焊条国家标准GB/T5118-1995<<低合金钢焊条>>包含以下三类:1.1. 50公斤级(除熔敷金属Mn-si系)以上的结构焊条;2. 钼和铬钼珠光体耐热钢焊条;p>3. 低温钢焊条.低合金钢焊条的选用,通常是根据钢材的化学成份.力学性能.抗裂性能等要求.同时还要从焊接结构形状.工作条件,受力情况和焊接行综合考虑.必要时,需进行焊接性能试验来确定焊条和采取必要的工艺措施.1. 低合金结构钢焊条的使用一般依钢材的强度等级来选用相应的焊条,同时还需要钢材焊接性,母材成份的过渡,焊接结构尺寸.形状.坡口和受力情况等因素,进焊接冷却速度太大,使强度增高,焊缝接头容易产生裂缝的不利情况下,往往可选用比母材强度低一些的焊条,如遇厚板多层焊或焊后等情况,则需防止焊缝强度过低的现象.对要求塑性好.冲击韧性高.低温性能好.抗裂性能强者,选用碱性或高韧性的焊条,对中碳钢的用超低氢型,高韧性的焊条或铺以预热等工艺措施.2. 钼和铬耐热钢焊条的的使用珠光体耐热钢中常用的合金元素有铬.钼.钒.铌等以适应不同的工作要求.由于钢中碳和合金元素的共同作用,使其在焊接时极易形成性能较差,应此,珠光体耐热钢一般焊前进行预热,焊后进行回火处理.在异种钢焊接时,一般选用与中间成分相适应的材料,并应根据其中焊接性差的材料,选用合适的预热温度和焊后热处理条件.在单独使用或用于厚壁管焊接时,应选用低氢耐热钢焊条.3.低温钢焊条的使用根据低温液化气体生产工艺流程的特点,低稳钢按不同的使用温度(－４０℃.-70℃.-100℃. -196℃. -253℃)分级使用,并选取相应的焊不锈钢焊条使用说明产品描述:不锈钢焊条使用说明不锈钢焊条可分为铬不锈钢焊条和铬镍不锈钢焊条，这两类焊条中凡符合国标的，均按国标GB/T983-1995规定考核。

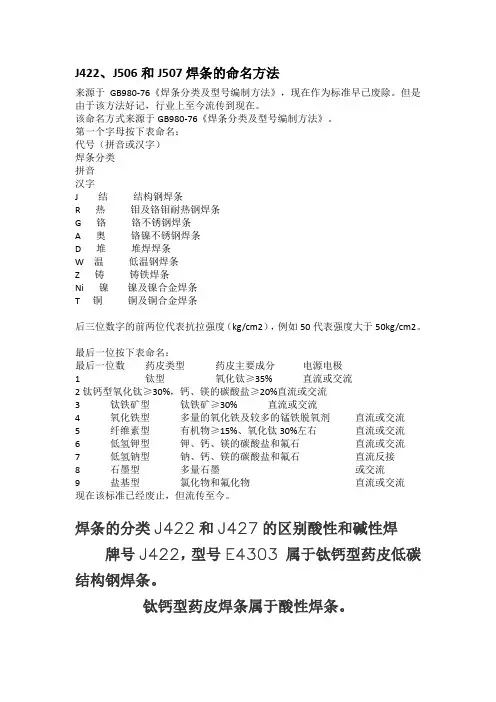

J422、J506和J507焊条的命名方法来源于GB980-76《焊条分类及型号编制方法》，现在作为标准早已废除。
但是由于该方法好记，行业上至今流传到现在。
该命名方式来源于GB980-76《焊条分类及型号编制方法》。
第一个字母按下表命名：代号（拼音或汉字）焊条分类拼音汉字J 结结构钢焊条R 热钼及铬钼耐热钢焊条G 铬铬不锈钢焊条A 奥铬镍不锈钢焊条D 堆堆焊焊条W 温低温钢焊条Z 铸铸铁焊条Ni 镍镍及镍合金焊条T铜铜及铜合金焊条后三位数字的前两位代表抗拉强度（kg/cm2），例如50代表强度大于50kg/cm2。
最后一位按下表命名：最后一位数药皮类型药皮主要成分电源电极1钛型氧化钛≥35%直流或交流2钛钙型氧化钛≥30%，钙、镁的碳酸盐≥20%直流或交流3钛铁矿型钛铁矿≥30%直流或交流4氧化铁型多量的氧化铁及较多的锰铁脱氧剂直流或交流5纤维素型有机物≥15%、氧化钛30%左右直流或交流6低氢钾型钾、钙、镁的碳酸盐和氟石直流或交流7低氢钠型钠、钙、镁的碳酸盐和氟石直流反接8石墨型多量石墨或交流9盐基型氯化物和氟化物直流或交流现在该标准已经废止，但流传至今。

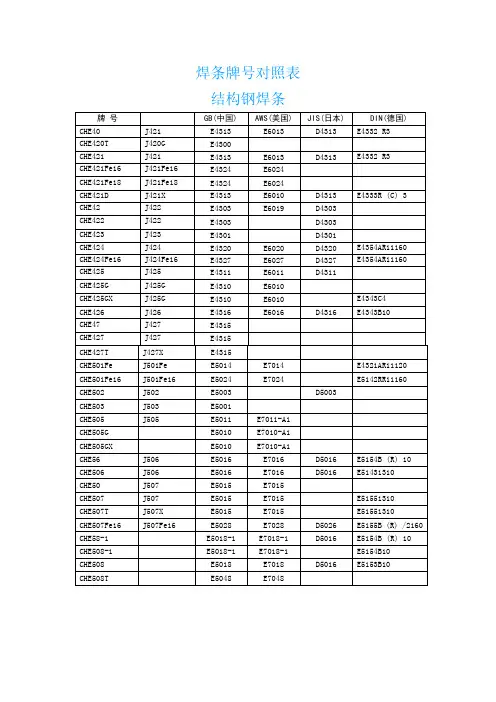

焊条的分类J422和J427的区别酸性和碱性焊牌号J422，型号E4303 属于钛钙型药皮低碳结构钢焊条。
钛钙型药皮焊条属于酸性焊条。
牌号J427，型号E4315 属于低氢钠型低碳结构钢焊条。
低氢钠型药皮焊条属于碱性焊条。
焊条型号是j422-3.2是啥意思焊条型号是j422-3.2是啥意思，直径 3.2向左转|向右转J422焊条好?还是J427焊条好?只能说各有所长，J422焊条是酸性焊条，它的工艺性能好，如电弧稳定，飞溅小，焊缝成形美观等。
而J427是碱性（低氢型）焊条，只能用直流电焊机，但它的焊缝综合力学性能好，即韧性要比酸性焊条好。
因此，一般联接用J422，而重要焊缝则应用J427焊接。
焊条J422和J427有什么区别？J422－－－酸性焊条GB型号E4303结构钢焊条，焊缝金属抗拉强度不低于420Mpa，氧化钛钙型药皮，交直流两用，主要用于焊接低碳钢和强度等级低合金钢如09Mn2等．J427－－－碱性焊条GB型号E4315结构钢焊条，焊缝金属抗拉强度不低于420Mpa，低氢钠型药皮，直流反接，主要用于焊接重要的低碳钢和低合金钢如09MnSi等．焊条J427R和J427 的区别J427R代表的是容器钢的焊条，J427为结构钢焊条，主要区别在焊条的药皮成份不同。
