锂电池保护板是对串联锂电池组的充放电保护

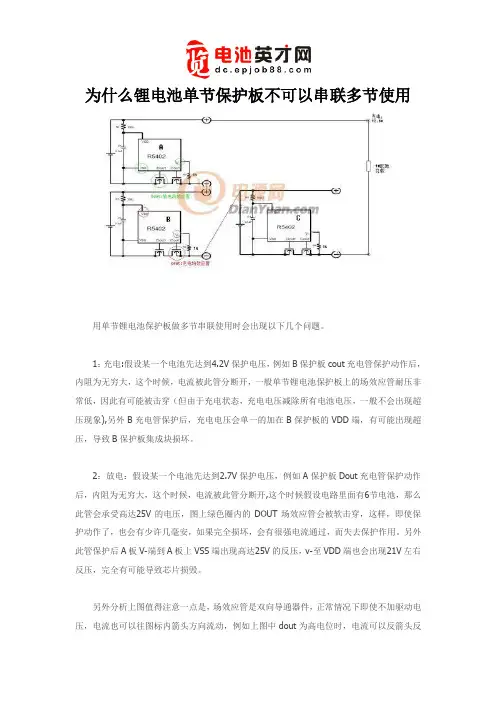

为什么锂电池单节保护板不可以串联多节使用
用单节锂电池保护板做多节串联使用时会出现以下几个问题。

1：充电:假设某一个电池先达到4.2V保护电压，例如B保护板cout充电管保护动作后，内阻为无穷大，这个时候，电流被此管分断开，一般单节锂电池保护板上的场效应管耐压非常低，因此有可能被击穿（但由于充电状态，充电电压减除所有电池电压，一般不会出现超压现象),另外B充电管保护后，充电电压会单一的加在B保护板的VDD端，有可能出现超压，导致B保护板集成块损坏。

2：放电：假设某一个电池先达到2.7V保护电压，例如A保护板Dout充电管保护动作后，内阻为无穷大，这个时候，电流被此管分断开,这个时候假设电路里面有6节电池，那么此管会承受高达25V的电压，图上绿色圈内的DOUT场效应管会被软击穿，这样，即使保护动作了，也会有少许几毫安，如果完全损坏，会有很强电流通过，而失去保护作用。

另外此管保护后A板V-端到A板上VSS端出现高达25V的反压，v-至VDD端也会出现21V左右反压，完全有可能导致芯片损毁。

另外分析上图值得注意一点是，场效应管是双向导通器件，正常情况下即使不加驱动电压，电流也可以往图标内箭头方向流动，例如上图中dout为高电位时，电流可以反箭头反
向流动，当DOUT为低电位时候，电流又只能顺着箭头流动，但反箭头方向流动被截止。

因此DOUT为放电控制端。

正常情况下即使不加高电位，能顺着箭头方向流动，但内部有0.3V左右压降，因此为了消除内部压降，加上高电平，那么这个顺着箭头方向的内部压降几乎会几毫伏-几十毫伏。

所以说场效应管是一个双向导通控制器件。

文章来源: 电源网。

锂电池保护板工作原理
锂电池保护板是一种用于保护锂电池的重要组件，它能够有效地监控和控制锂
电池的充放电过程，以确保电池的安全和稳定工作。

锂电池保护板通常由电路板、保护芯片、电阻、MOS管等部件组成，其工作原理主要包括过充保护、过放保护、短路保护和温度保护等方面。

首先，我们来了解一下锂电池保护板的过充保护原理。

当锂电池充电至额定电
压时，保护板会监测电池电压，一旦电压超过设定值，保护板会通过控制MOS管
断开电路，阻止电池继续充电，从而避免过充，保护电池安全。

其次，过放保护是锂电池保护板的另一个重要功能。

在放电过程中，如果电池
电压降至一定程度以下，保护板会及时切断电路，停止放电，以防止电池过放，延长电池寿命。

此外，锂电池保护板还具有短路保护功能。

当电池输出短路时，保护板会迅速
切断电路，防止短路电流对电池造成损害，保障电池和设备的安全。

最后，温度保护也是锂电池保护板的重要功能之一。

在电池工作过程中，如果
温度超出安全范围，保护板会及时采取措施，如停止充放电等，以保护电池不受过热损坏。

总的来说，锂电池保护板通过监测电池状态和控制电路，实现对锂电池的多方
面保护，确保电池在安全、稳定的工作状态下运行。

这些保护功能的实现，不仅可以延长锂电池的使用寿命，提高电池的安全性，也可以保障电池在各种工作环境下的稳定性和可靠性。

因此，在设计和应用锂电池时，合理选择和配置锂电池保护板是非常重要的。

只有充分了解锂电池保护板的工作原理，才能更好地发挥其保护作用，确保电池和设备的安全可靠运行。

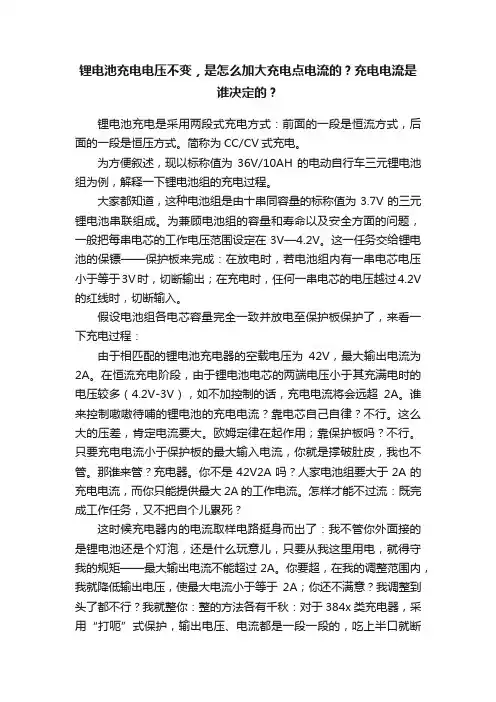

锂电池充电电压不变，是怎么加大充电点电流的？充电电流是谁决定的？锂电池充电是采用两段式充电方式：前面的一段是恒流方式，后面的一段是恒压方式。

简称为CC/CV式充电。

为方便叙述，现以标称值为36V/10AH的电动自行车三元锂电池组为例，解释一下锂电池组的充电过程。

大家都知道，这种电池组是由十串同容量的标称值为3.7V的三元锂电池串联组成。

为兼顾电池组的容量和寿命以及安全方面的问题，一般把每串电芯的工作电压范围设定在3V—4.2V。

这一任务交给锂电池的保镖——保护板来完成：在放电时，若电池组内有一串电芯电压小于等于3V时，切断输出；在充电时，仼何一串电芯的电压越过4.2V 的红线时，切断输入。

假设电池组各电芯容量完全一致并放电至保护板保护了，来看一下充电过程：由于相匹配的锂电池充电器的空载电压为42V，最大输出电流为2A。

在恒流充电阶段，由于锂电池电芯的两端电压小于其充满电时的电压较多（4.2V-3V），如不加控制的话，充电电流将会远超2A。

谁来控制嗷嗷待哺的锂电池的充电电流？靠电芯自己自律？不行。

这么大的压差，肯定电流要大。

欧姆定律在起作用；靠保护板吗？不行。

只要充电电流小于保护板的最大输入电流，你就是撑破肚皮，我也不管。

那谁来管？充电器。

你不是42V2A吗？人家电池组要大于2A的充电电流，而你只能提供最大2A的工作电流。

怎样才能不过流：既完成工作任务，又不把自个儿累死？这时候充电器内的电流取样电路挺身而岀了：我不管你外面接的是锂电池还是个灯泡，还是什么玩意儿，只要从我这里用电，就得守我的规矩——最大输出电流不能超过2A。

你要超，在我的调整范围内，我就降低输出电压，使最大电流小于等于2A；你还不满意？我调整到头了都不行？我就整你：整的方法各有千秋：对于384x类充电器，采用“打呃”式保护，输出电压、电流都是一段一段的，吃上半口就断奶；对于0B2202糸列则更绝情，如果在调节范围内无效，马上调整工作频率，对“贪得无厌”者直接切断输出，充电器直接罢工。

锂电池保护板原理
锂电池保护板是一种电子控制装置，主要用于保护锂电池免受过充、过放、过流和短路等故障的影响，以延长锂电池的使用寿命和确保电池的安全性能。

锂电池保护板采用了一种基于微处理器或专用集成电路的智能控制技术来实现对锂电池的保护和管理。

其工作原理如下：
1. 过充保护：当锂电池充电至预设的充电终止电压时，保护板会自动切断电池与充电器之间的连接，停止充电，以防止电池过充，避免对电池造成损害。

2. 过放保护：当锂电池的电压降至预设的放电终止电压时，保护板会自动切断电池与负载之间的连接，停止放电，以避免电池过放而损坏。

3. 过流保护：当电池充电或放电过程中出现过大的电流时，保护板会立即切断电池与外部电路之间的连接，以防止电池过热、发生短路或其他故障。

4. 温度保护：保护板内置有温度传感器，当电池温度超过安全范围时，保护板会采取相应的措施，如减小充电电流或停止充放电，以防止电池过热引发安全事故。

5. 平衡充电：对于多个串联的锂电池组，保护板可以监测各个电池的电压，并在充电时自动进行均衡充电，确保各个电池之间的电压差异不会过大，以提高电池组的整体性能和寿命。

锂电池保护板的使用可以有效保护锂电池的安全性和使用寿命，防止因电池故障引发火灾、爆炸等危险情况的发生。

因此，在锂电池应用中，使用保护板是非常重要和必要的措施之一。

锂电池保护板原理锂电池保护板原理，也称为保护IC，是一种可以有效保护锂电池的微型集成电路，它通过监控并控制电池充放电过程中的关键参数来实现电池的安全使用。

锂电池保护板是一种新型的复合电路，它采用了先进的集成技术，能够检测到电池在充电、放电及放电过程中的关键参数，如电压、电流、温度等，并对其进行监控，以保证电池操作的安全性。

锂电池保护板的主要功能是对电池的充放电过程中的关键参数，如充电电压、放电电压、充电电流、放电电流、温度等参数进行检测，根据检测结果，自动执行相应的保护措施，从而保障电池正常使用。

首先，锂电池保护板会定时监测电池的电压，并且根据实际情况调整电压上限。

如果电池的电压超出预设的上限，保护板会自动断开电池的充电电路，避免电池过度充电造成损坏。

其次，锂电池保护板也会定时监测电池的充电电流，并且根据实际情况调整电流上限。

如果电池的充电电流超出预设的上限，保护板会自动断开电池的充电电路，避免电池过度充电造成损坏。

此外，锂电池保护板也会定时监测电池的放电电压，并且根据实际情况调整电压下限。

如果电池的放电电压低于预设的下限，保护板会自动断开电池的放电电路，避免电池过度放电而损坏。

最后，锂电池保护板也会定时监测电池的放电电流，并且根据实际情况调整电流上限。

如果电池的放电电流超出预设的上限，保护板会自动断开电池的放电电路，避免电池过度放电而损坏。

除此之外，锂电池保护板还可以定时监测电池的温度，并且根据实际情况调整温度上限。

如果电池的温度超出预设的上限，保护板会自动断开电池的充放电电路，避免电池过热而损坏。

以上就是锂电池保护板原理的基本概念，它的功能非常强大，不仅可以保护电池的安全使用，还可以有效延长电池的使用寿命。

因此，锂电池保护板已经成为当今锂电池安全使用的必备装备。

锂电池保护板原理锂电池保护板是一种用于锂电池的保护装置，它可以监测电池的电压、温度和电流等参数，以保护电池免受过充、过放、短路和过流等危害。

保护板通常由电路板和电子元件组成，其工作原理涉及电路设计和电子技术等方面知识。

首先，保护板通过监测电池的电压来实现过充和过放保护。

当电池电压超过设定阈值时，保护板会通过控制开关器件来切断电池与外部电路的连接，防止电池继续充电或放电，从而保护电池不受损坏。

同时，保护板还可以监测电池的温度，当电池温度过高时，保护板也会采取相应的措施来降低电池的工作温度，确保电池处于安全状态。

其次，保护板还可以实现短路和过流保护。

在电池出现短路或过流情况时，保护板会迅速切断电路，防止电池过度放电或受到损坏。

这需要保护板内部的电子元件具有快速响应的特性，以确保在出现故障时能够及时采取措施，保护电池和外部设备的安全。

另外，锂电池保护板还可以实现平衡充电功能。

在多节串联的锂电池组中，由于电池的特性差异，会导致电池之间的电压差异，从而影响整个电池组的性能和寿命。

保护板可以通过控制充放电过程，使各节电池的电压保持在相近的水平，从而实现电池组的平衡充放电，延长电池的使用寿命。

总的来说，锂电池保护板的工作原理主要包括监测电池参数、控制电路开关、实现过充、过放、短路和过流保护，以及实现电池组的平衡充放电。

通过这些保护功能，保护板可以确保锂电池在充放电过程中处于安全稳定的状态，延长电池的使用寿命，同时保护外部设备不受损坏。

在实际应用中，锂电池保护板的设计和制造需要考虑电池类型、工作环境、安全标准等因素，以确保保护板的可靠性和稳定性。

同时，用户在选择和使用锂电池保护板时，也需要根据实际需求和电池特性进行合理选择和配置，以充分发挥保护板的作用，确保电池和设备的安全可靠运行。

12路串联磷酸铁锂电池组充放电保护板规格书一、产品简介本产品适用于12路串联的磷酸铁锂电池组，能有效对电池组的充、放电进行实时监控与保护，防止电池组中任意一节电池出现过充、过放而造成的损坏，并和根据客户要求设置合适的过流保护点，控制电池组的放电电流，确保电池组及负载不受损伤；本产品更具有均衡、短路、过温、小电流锁等安全保护功能，能有效的平衡电池组中的电池在使用过程中出现的电压差异，保障电池组在合适的温度范围内工作，确保在出现短路类故障时关断输出以及小电流锁的应用使外部控制更加安全方便。

二、功能说明：本产品具有过充、过放、过流、过温、短路、均衡、休眠、小电流锁等八大主要功能。

1、过充保护功能：当电池组中任意一节电池的电压高于过充保护点时关断充电，以确保所有电池都在过充保护点以内工作。

2、过放保护功能：当电池组中任意一节电池的电压低于过放保护点时关断放电，以确保所有电池都在过放保护点以上工作。

3、过流保护功能：当电池组在放电过程中，放电电流大于设置的过流保护点时关断输出，以确保电池组在安全的电流范围内工作。

4、过温保护功能：当电池组在放电过程中，监控部位温度高于设置的温度点时关断输出，以确保电池组在安全的温度范围内工作。

5、短路保护功能：在电池组的输出端口出现短路状况时关断输出，确保电池组不会因为短路而损坏。

6、电压均衡功能：在电池组的充电后期，可对电池组中各电池在使用过程中出现的电压差异进行均衡修正，能有效确保电池组的组容量。

7、休眠功能：当电池组中任意一节电池处于欠压状态时，本产品处于休眠状态即很小的功耗（小于20微安），以确保电池在长期储存或运输过程中不会因欠压而损坏。

8、小电流锁功能：可以使用小电流锁来控制输出，灵活、安全、方便的控制方式使本产品能适用于更加广阔的领域。

（注：小电流锁的成功应用，使本产品在安装使用过程中更加安全灵变，更能有效降低装配成本！）四、技术参数：项目 12串均衡板备注过充保护V 3.9±0.025过充恢复V 3.8±0.05过放电压V 2.2±0.05过放恢复V 断开负载或充电正常工作电流 A 35过流保护 A 60内阻m/ohm <20充电均衡电流mA 60充电均衡电压V 3.60过充延时S 1±0.5过放延时mS 100±50过流延时mS 10±5温度保护 ℃ 65±5留有接口温度特性±1.0mv/℃工作温度℃ -10~+60存储温度℃ -30~+85尺寸 mm 98*60*10 特殊尺寸可定制<180 正常Vn=32v时功耗uA<20 欠压Vn=2.3v有负载时五、接线说明请对照图纸按照以下步骤：1、将配套的排线如接线图所示的接线位置接在电池组对应电极上；（附后）2、从保护板B-端焊接一条合适直径的电源线接在电池组的负极（B-）端；3、检查所接的所有排线，确认接线位置均无误；将已接至电池组的排线插头插入保护板的排插上；图二的错误操作会导致保护板的损坏4、测量电池组正、负极间的电压，再测量B+、P-间的电压，对比二者是否有差异，若有明显差异则不能使用；注意事项：1.用户购入保护模块后请严格按照操作说明进行接线，由于电池上始终有电压存在，操作者应先将排线接至电池组上，接好其它连接线之后再把排插接入保护板；2.在焊接时注意铜屑和锡渣不要粘到保护板上面；3.保护板与电池组连接要规范，任何引线的走向不能放在保护板背面，从侧面走线；特别不能从MOS针脚周围走线，否则会导致MOS接收信号的紊乱。

串联式锂电池组的锂电池保护板实现方案一、保护板的硬件设计：1.获得锂电池参数：首先，需要根据锂电池的特性参数设计保护板。

包括电池单体电压范围、充放电电流范围、温度范围等。

2.选择保护芯片：根据锂电池的需求，选择适配的保护芯片。

常用的保护芯片有TP4056、DW01等，它们能够实现过放保护、过充保护、过流保护和短路保护等功能。

3.保护电路设计：根据锂电池的串联数确定串联电池的数量，并设计保护电路。

保护电路包括保护芯片、MOS管、电流采集电阻、过放过充电流开关等。

4.温度控制设计：使用温度传感器来采集锂电池组的温度信息，当温度超出设定范围时，保护板控制充放电过程，避免过热引发安全事故。

二、保护板的软件设计：1.充放电控制算法：保护板需要根据锂电池的状态及用户需求控制充放电过程。

可以根据需求设置充电电流、放电电流和截止电压等，实现恰当的充电和放电控制。

2.状态监测算法：保护板需要实时监测锂电池的电压、电流和温度等信息。

当电压超过设定范围时，保护板会切断电流。

同时，保护板可以通过对电流的采样和计算，实现电池的容量估计。

3.通信接口设计：为方便用户监测和控制锂电池组，保护板需要设计通信接口，可以通过串口、I2C或者CAN等方式与外部设备进行通信，实现数据传输和控制命令的收发。

三、保护板的制造和测试：1.制造流程：根据设计，进行保护板的PCB设计和制造，选择合适的器件，进行焊接和组装。

然后进行功能测试，验证保护板的性能和可靠性。

2.安全性测试：保护板必须经过严格的安全性测试，包括过充、过放、短路、高温等测试，以确保锂电池组的安全运行，防止安全事故的发生。

3.过程控制和质量管理：保护板的制造和测试过程需要进行过程控制和质量管理，确保产品的一致性和可靠性。

四、保护板的应用：1.锂电动工具和电动汽车：串联式锂电池组通常用于锂电动工具和电动汽车，保护板的应用使得锂电池组在安全范围内工作，提高了使用的安全性和可靠性。

三串锂电池保护板原理
三串锂电池保护板是一种用于保护锂电池充放电过程中的电压和温度的装置。

其原理主要包括以下几个方面：
1. 电压保护：当任意一个串联的锂电池电压超过设定的阈值时，保护板会自动切断电池的电流，以防止电池过充。

当电池电压低于设定的阈值时，保护板会自动切断电池的负载，以防止电池过放。

2. 温度保护：保护板内置有温度传感器，可以实时监测电池的温度。

当电池温度过高时，保护板会自动切断电池的电流，以防止电池过热。

3. 平衡充电：由于不同串联锂电池之间可能存在电压差异，保护板还可以实现对电池之间的电压进行平衡充电。

当电池之间的电压差超过设定的阈值时，保护板会通过调节电流的分配，使得电池之间的电压趋于平衡。

4. 通信控制：保护板通常还具有与外部设备进行通信的功能，可以通过串口或者其他通信接口，向外部设备传递电池的状态信息，以实现对电池的监测和控制。

三串锂电池保护板主要通过监测电池的电压和温度，实现对电池的保护和平衡充电，以延长电池的使用寿命，并通过通信控制与外部设备进行交互。

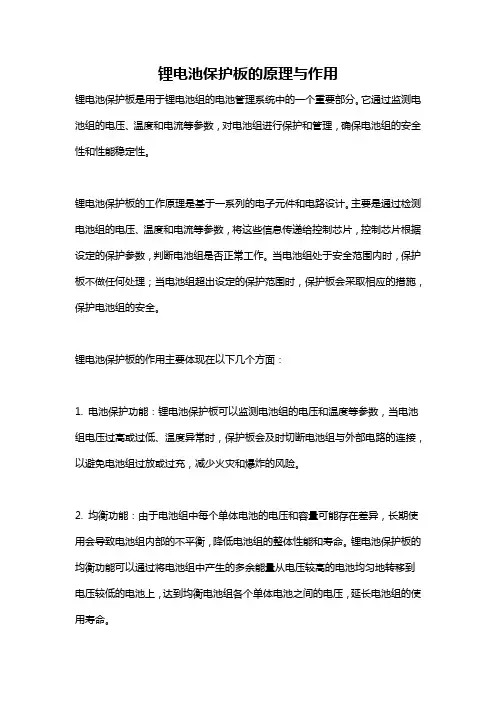

锂电池保护板的原理与作用锂电池保护板是用于锂电池组的电池管理系统中的一个重要部分。

它通过监测电池组的电压、温度和电流等参数，对电池组进行保护和管理，确保电池组的安全性和性能稳定性。

锂电池保护板的工作原理是基于一系列的电子元件和电路设计。

主要是通过检测电池组的电压、温度和电流等参数，将这些信息传递给控制芯片，控制芯片根据设定的保护参数，判断电池组是否正常工作。

当电池组处于安全范围内时，保护板不做任何处理；当电池组超出设定的保护范围时，保护板会采取相应的措施，保护电池组的安全。

锂电池保护板的作用主要体现在以下几个方面：1. 电池保护功能：锂电池保护板可以监测电池组的电压和温度等参数，当电池组电压过高或过低、温度异常时，保护板会及时切断电池组与外部电路的连接，以避免电池组过放或过充，减少火灾和爆炸的风险。

2. 均衡功能：由于电池组中每个单体电池的电压和容量可能存在差异，长期使用会导致电池组内部的不平衡，降低电池组的整体性能和寿命。

锂电池保护板的均衡功能可以通过将电池组中产生的多余能量从电压较高的电池均匀地转移到电压较低的电池上，达到均衡电池组各个单体电池之间的电压，延长电池组的使用寿命。

3. 充电和放电管理：锂电池保护板可以控制电池组的充电和放电过程，避免过充和过放，保证电池组的安全和稳定性。

在充电过程中，保护板可以检测电池组的电压和电流，以及充电器的输出电压和电流，根据设定的保护参数控制充电器的工作状态；在放电过程中，保护板可以检测电池组的电压和电流，以及负载的工作状态，当电池组电压过低时，保护板会停止放电，以保护电池组的安全。

4. 温度控制：锂电池的工作温度范围是比较狭窄的，过高或过低的温度都会影响电池的性能和寿命。

锂电池保护板可以通过与温度传感器的配合，实时监测电池组的温度，当温度超出设定的安全范围时，保护板会采取相应的措施，如停止充放电等，以防止电池组过热或过冷，确保电池组的安全运行。

总之，锂电池保护板在锂电池组的运行过程中起着重要的保护和管理作用。

为什么有的锂电保护板需要激活_锂电池保护板怎么激活
什么是锂电池保护板？锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

成品锂电池组成主要有两大部分，锂电池芯和保护板，锂电池芯主要由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，灌注电解液，封装后即制成电芯，锂电池保护板的作用很多人都不知道，锂电池保护板，顾名思义就是保护锂电池用的，锂电池保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。

锂电池保护板技术参数均衡电流：80mA（VCELL=4.20V时）
均衡起控点：4.180.03 V过充门限：4.250.05 V （4.300.05 V可选）
过放门限：2.900.08 V （2.400.05 V可选）
过放延时：5mS
过放释放：断开负载，并且各单体电池电压均高于过放门限；
过流释放：断开负载释放
过温保护：有接口，需安装可恢复性温度保护开关；
工作电流：15A（根据客户选择）
静态功耗：《0.5mA
短路保护功能：能保护，断开负载可自恢复。

主要功能：过充保护功能，过放保护功能，短路保护功能，过流保护功能，过温保护功能，均衡保护功能。

接口定义：该板的充电口与放电口相互独立，两者共正极，B-为连接电池的负极，C-为充电口的负极；P-为放电口的负极；B-、P-、C-焊盘均是过孔式，焊盘孔直径均为3mm;电。

什么是锂电池保护板_锂电池保护板有什么用
什么是锂电池保护板锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

成品锂电池组成主要有两大部分，锂电池芯和保护板，锂电池芯主要由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，灌注电解液，封装后即制成电芯，锂电池保护板的作用很多人都不知道，锂电池保护板，顾名思义就是保护锂电池用的，锂电池保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。

锂电池保护板技术参数均衡电流：80mA（VCELL=4.20V时）
均衡起控点：4.180.03 V过充门限：4.250.05 V （4.300.05 V可选）
过放门限：2.900.08 V （2.400.05 V可选）
过放延时：5mS
过放释放：断开负载，并且各单体电池电压均高于过放门限；
过流释放：断开负载释放
过温保护：有接口，需安装可恢复性温度保护开关；
工作电流：15A（根据客户选择）
静态功耗：《0.5mA
短路保护功能：能保护，断开负载可自恢复。

主要功能：过充保护功能，过放保护功能，短路保护功能，过流保护功能，过温保护功能，均衡保护功能。

接口定义：该板的充电口与放电口相互独立，两者共正极，B-为连接电池的负极，C-为充电口的负极；P-为放电口的负极；B-、P-、C-焊盘均是过孔式，焊盘孔直径均为3mm;电池各充电检测接口以DC针座形式输出。

锂电池保护原理锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

成品锂电池组成主要有两大部分，锂电池芯和保护板，锂电池芯主要由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，灌注电解液，封装后即制成电芯，锂电池保护板的作用很多人都不知道，锂电池保护板，顾名思义就是保护锂电池用的，锂电池保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。

01锂电池保护板组成1、控制ic，2、开关管，另外还加一些微容和微阻而组成。

控制ic 作用是对电池的保护，如达到保护条件就控制mos进行断开或闭合（如电池达到过充、过放、短路、过流、等保护条件），其中mos管的作用就是开关作用，由控制ic开控制。

锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

锂电池的保护功能通常由保护电路板和PTC协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流。

02保护板的工作原理1、过充保护及过充保护恢复当电池被充电使电压超过设定值VC(4.25-4.35V，具体过充保护电压取决于IC)后，VD1翻转使Cout变为低电平，T1截止，充电停止.当电池电压回落至VCR(3.8-4.1V，具体过充保护恢复电压取决于IC)时，Cout变为高电平，T1导通充电继续，VCR 必须小于VC一个定值，以防止频繁跳变。

2、过放保护及过放保护恢复当电池电压因放电而降低至设定值VD（2.3-2.5V，具体过充保护电压取决于IC）时，VD2翻转，以短时间延时后，使Dout变为低电平，T2截止，放电停止，当电池被置于充电时，内部或门被翻转而使T2再次导通为下次放电作好准备。

10串锂电池保护板原理为了保证锂电池的安全使用，需要使用保护板对电池进行保护。

10串锂电池保护板是专门设计用于10个锂电池串联使用的保护电路板。

其主要功能是监测和控制每个电池的电压、电流和温度等参数，以确保电池工作在安全范围内。

10串锂电池保护板包含多个功能模块，其中最重要的是电压保护模块、过流保护模块和温度保护模块。

电压保护模块是10串锂电池保护板的核心部分，用于监测每个电池的电压。

当某个电池的电压超过设定的上限值或低于设定的下限值时，电压保护模块会通过控制电路切断电池的充放电通路，以避免电池过充或过放。

过流保护模块用于监测电池组的总电流，并在电流超过设定的上限值时切断电池组与负载之间的连接，以避免电池组过载损坏。

温度保护模块用于监测电池组的温度。

当电池组温度超过设定的上限值时，温度保护模块会切断电池组与负载之间的连接，以避免因高温引发安全问题。

除了以上核心功能模块外，10串锂电池保护板还可能包含均衡充电模块、通信接口和显示屏等辅助功能。

均衡充电模块用于实现电池组内各个电池之间的电荷均衡，确保每个电池的充电状态一致。

通信接口和显示屏可以提供与保护板的交互和状态显示。

总的来说，10串锂电池保护板通过对每个电池的电压、电流和温度等参数进行监测和控制，保证锂电池组的安全运行。

它是锂电池应用中必不可少的关键部件，能够有效避免电池过充、过放、短路和过流等问题，提高电池的使用寿命和安全性。

在实际应用中，我们应根据具体需求选择合适的10串锂电池保护板，并按照厂家提供的接线方式和参数设置进行安装和调试。

同时，我们还应注意使用合适的电池和充电器，避免过度放电和充电，以延长电池的使用寿命并确保安全。

10串锂电池保护板通过监测和控制电池的电压、电流和温度等参数，确保锂电池组的安全运行。

它是锂电池应用中不可或缺的重要组成部分，对保证电池的使用寿命和安全性起着至关重要的作用。

我们在使用锂电池时，应该充分认识到保护板的重要性，正确选择和使用保护板，以确保电池的安全使用。

带保护板锂电池组串联方法随着科技的发展，锂电池作为一种高能量密度、长寿命、环保的电池，被广泛应用于移动电子设备、电动车辆等领域。

然而，锂电池具有高能量密度的同时，也存在着一定的安全隐患，一旦发生过充电、过放电、短路等异常情况，可能导致电池过热、燃烧甚至爆炸。

为了保护锂电池的安全运行，我们可以采用带保护板的锂电池组串联的方法。

锂电池组串联是指将多个锂电池按照一定的规则连接起来，形成一个整体的电池组。

而带保护板的锂电池组串联，是在每个单体锂电池之间加上了一个保护板，用于监测和控制每个锂电池的电压、电流和温度等参数，以确保电池组的安全运行。

带保护板的锂电池组串联可以有效地平衡每个单体锂电池之间的电压差异。

由于锂电池的内阻和容量存在差异，充放电过程中，不同单体锂电池的电压会有所不同。

如果没有保护板的控制，电压差异会导致电池组中某几个单体电池电压过高或过低，从而影响整个电池组的性能和安全性。

而带保护板的锂电池组串联可以通过监测每个单体电池的电压，及时调整充放电电流，使得每个单体电池的电压保持在一个合理的范围内，从而达到电池组的平衡。

带保护板的锂电池组串联可以对每个单体电池进行精确的电流、电压和温度监测。

保护板上通常会集成一些传感器和控制电路，可以实时监测每个单体电池的电压、电流和温度等参数。

一旦发现某个单体电池出现异常，比如电压过高、电流过大或温度过高，保护板会及时切断电路，阻止异常电池的继续工作，以避免电池过热、燃烧甚至爆炸的风险。

带保护板的锂电池组串联还可以提高整个电池组的安全性和可靠性。

保护板可以防止过充电、过放电和短路等异常情况的发生，有效地延长锂电池的使用寿命。

同时，保护板还可以提供过流保护、过温保护和过压保护等功能，进一步保障锂电池组的安全运行。

在日常使用中，如果电池组的任何一个单体电池出现问题，保护板会立即切断电路，以避免故障扩散，保护其他正常工作的单体电池。

带保护板的锂电池组串联是一种有效的方法，可以保护锂电池的安全运行。

串联式锂电池组的锂电池保护板实现方案首先，设计一个微控制器（MCU）来监测电池组的状态。

MCU可以读取每个电池单体的电压，并通过比较电压与预设阈值来判断电池是否过充或过放。

当电池电压超过预设阈值时，MCU将发出警告信号。

MCU还可以监测电池组的总电流，以检测是否存在过流现象。

同时，MCU还可以监测电池组的温度，并在温度异常时采取措施，如停止充放电过程或发出警告信号。

其次，设计一个电池保护电路来控制充放电过程。

电池保护电路可以通过控制充放电MOSFET的导通和截止来控制电池的充放电过程。

当电池电压过高时，充电MOSFET将截止，停止充电过程。

当电池电压过低时，放电MOSFET将截止，停止放电过程。

电池保护电路还可以通过控制电流传感器来限制充电过程中的过流情况，通过控制电池管理IC来实现电压均衡，确保每个电池单体的电压相对平衡。

最后，设计一个警报电路来保护电池组免受短路等故障的影响。

警报电路可以通过监测电池组的电流来检测是否存在短路情况。

当警报电路检测到电流异常时，可以触发警报器发出警报信号，并同时停止充放电过程。

警报电路还可以通过控制断路器来隔离电池组，防止进一步损坏。

此外，还可以设计一个数据采集电路来保存关于电池组状态和性能的数据。

数据采集电路可以记录电池组的电压、温度等参数，并将这些数据保存在闪存中。

这些数据可以用于之后的分析和优化。

同时，数据采集电路还可以与其他设备通信，通过串口或无线传输方式将数据发送给上位机进行监控与分析。

总结来说，实现串联式锂电池组的锂电池保护板需设计一个能够监测电池组状态、控制充放电过程、保护电池以及记录电池组数据的方案。

通过使用微控制器、保护电路、警报电路和数据采集电路等组件，可以有效保护电池组的安全性和稳定性，延长电池的使用寿命。

锂电池充放电保护板及保护板原理随着科技的发展，电子产品也越来越多，充电也成了一个问题如怎么充电能不损坏电池，怎么充电能使用更久，怎么充电能节约电能。

下面给大家介绍一种锂电池保护板，经过测试和实践证明，该保护板的保护功能完善，工作稳定，性价比高。

（国昱电气/叶宝国）。

现在我们就来谈谈而在动力锂电池成组使用时，各节锂电池均要求充电过电压、放电欠电压、过流、短路的保护，充电过程中要实现整组电池均衡充电的问题，设计了采用单节锂电池保护芯片对任意串联数的成组锂电池进行保护的含均衡充电功能的电池组保护板。

当锂电池组串联充电时，每个电池应该均等充电，否则会影响整个电池的性能和寿命。

常用的均衡充电技术有恒定分流电阻均衡充电、通断分流电阻均衡充电、平均电池电压均衡充电、开关电容均衡充电、降压型变换器均衡充电、电感均衡充电等。

现有的单锂电池保护芯片不具备均衡充电控制功能，多节锂电池保护芯片均衡充电控制功能需要外接CPU，通过与保护芯片（如I2C总线）的串行通信来实现。

增加了保护电路设计的复杂性和难度，降低了系统的效率和可靠性。

并且增加了功耗。

锂电池保护板均衡充电基本工作原理在采用单片锂电池保护芯片设计的锂电池组保护板平衡充电原理图中：1为单锂离子电池；2为充电过电压分流放电支路电阻；3为分流放电支路控制开关装置；4为过流检测保护电阻；5省略锂电池保护芯片和电路连接部分；6是单个锂电池保护芯片（一般包括充电控制引脚CO、放电控制引脚DO、放电过电流和短路检测引脚VM、电池正端VDD、电池负端VSS）；7在充电过电压保护信号被光耦隔离后形成在并联关系驱动主电路中充电用MOS 管栅极；8为放电欠压、过流和短路保护信号被光耦隔离形成串联关系驱动为主电路中放电控制用MOS管栅极;，9为充电控制开关；10为放电控制开关；11为控制电路；12为主电路；13为分流放电支路。

单个锂电池的保护芯片的数量根据锂电池组的电池数量来确定，串联使用以保护相应的单个锂电池免于充电、放电、过电流和短路。
