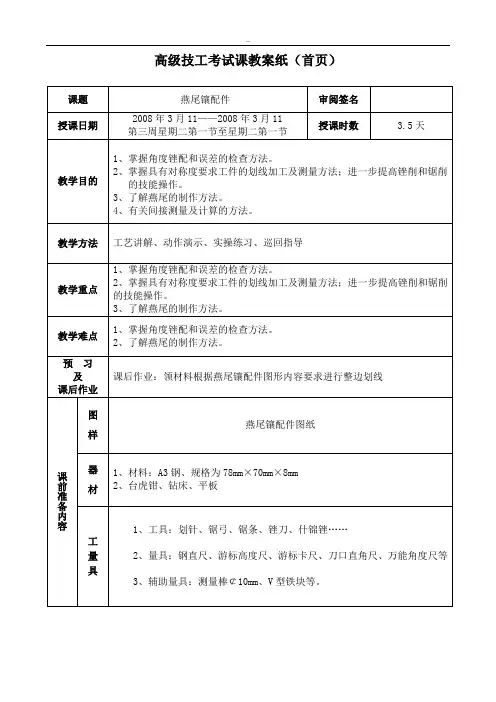

共14页/第1页高级技工考试课教案纸（首页）课题燕尾镶配件审阅签名授课日期2008年3月11——2008年3月11第三周星期二第一节至星期二第一节授课时数 3.5天教学目的1、掌握角度锉配和误差的检查方法。
2、掌握具有对称度要求工件的划线加工及测量方法；进一步提高锉削和锯削的技能操作。
3、了解燕尾的制作方法。
4、有关间接测量及计算的方法。
教学方法工艺讲解、动作演示、实操练习、巡回指导教学重点1、掌握角度锉配和误差的检查方法。
2、掌握具有对称度要求工件的划线加工及测量方法；进一步提高锉削和锯削的技能操作。
3、了解燕尾的制作方法。
教学难点1、掌握角度锉配和误差的检查方法。
2、了解燕尾的制作方法。
预习及课后作业课后作业：领材料根据燕尾镶配件图形内容要求进行整边划线课前准备内容图样燕尾镶配件图纸器材1、材料：A3钢、规格为78m m×70mm×8mm2、台虎钳、钻床、平板工量具1、工具：划针、锯弓、锯条、锉刀、什锦锉……2、量具：钢直尺、游标高度尺、游标卡尺、刀口直角尺、万能角度尺等3、辅助量具：测量棒￠10mm、V型铁块等。
共14页/第2页教学环节教学内容提要时间组织教学点名、严肃课堂纪律3min入门指导讲授一、图纸的熟悉及分析：1、图形2、精度要求及配分情况二、相关工艺的讲解：1、对称度的加工方法及要领；2、角度的尺寸计算及加工方法；3、锉配的工艺及方法三、有关基准转移和间接测量的技术讲解。
30min演示图示及模型件的展示8min布置课堂练习每人完成燕尾镶配件图形要求的练习件4min巡回指导整个工件的加工制作过程进行巡回指导14节结束指导工件完成后进行自测、自评，收缴后再总结，分析存在问题4节共14页/第3页教法进程入门指导内容一、组织教学(3min)二、相关工艺说明：（3+3 min）集中、点名、严肃课堂纪律。
1、图形分析燕尾镶配件是具有对称性，基轴制的明配件，其配合面之间具有关联性，应该一次性完成配合精度。
高级技工考试课教案纸（首页）课题燕尾镶配件审阅签名授课日期2008年3月11——2008年3月11第三周星期二第一节至星期二第一节授课时数 3.5天教学目的1、掌握角度锉配和误差的检查方法。
2、掌握具有对称度要求工件的划线加工及测量方法；进一步提高锉削和锯削的技能操作。
3、了解燕尾的制作方法。
4、有关间接测量及计算的方法。
教学方法工艺讲解、动作演示、实操练习、巡回指导教学重点1、掌握角度锉配和误差的检查方法。
2、掌握具有对称度要求工件的划线加工及测量方法；进一步提高锉削和锯削的技能操作。
3、了解燕尾的制作方法。
教学难点1、掌握角度锉配和误差的检查方法。
2、了解燕尾的制作方法。
预习及课后作业课后作业：领材料根据燕尾镶配件图形内容要求进行整边划线课前准备内容图样燕尾镶配件图纸器材1、材料：A3钢、规格为78mm×70mm×8mm2、台虎钳、钻床、平板工量具1、工具：划针、锯弓、锯条、锉刀、什锦锉……2、量具：钢直尺、游标高度尺、游标卡尺、刀口直角尺、万能角度尺等3、辅助量具：测量棒￠10mm、V型铁块等。
教学环节教学内容提要时间组织教学点名、严肃课堂纪律3min入门指导讲授一、图纸的熟悉及分析：1、图形2、精度要求及配分情况二、相关工艺的讲解：1、对称度的加工方法及要领；2、角度的尺寸计算及加工方法；3、锉配的工艺及方法三、有关基准转移和间接测量的技术讲解。
30min演示图示及模型件的展示8min布置课堂练习每人完成燕尾镶配件图形要求的练习件4min巡回指导整个工件的加工制作过程进行巡回指导14节结束指导工件完成后进行自测、自评，收缴后再总结，分析存在问题4节教法进程入门指导内容一、组织教学(3min)二、相关工艺说明：（3+3 min）集中、点名、严肃课堂纪律。
1、图形分析燕尾镶配件是具有对称性，基轴制的明配件，其配合面之间具有关联性，应该一次性完成配合精度。
它与上一次完成的工件角度样板只有单独一个角度配合，而这次燕尾镶配件的难度在原先的基础上提高了，就是工件变了双角度配合且有对称性。
