教学参考资料(《外墙饰面砖工程施工及验收规范 》JGJ126-2015)
- 格式:docx
- 大小:424.48 KB
- 文档页数:25
1262000外墙饰面砖工程施工及验收规程一、工程施工规程1. 施工前准备1.1 确定外墙饰面砖的材料和规格,包括但不限于砖型、砖面色彩和纹理等。
1.2 确保施工现场的基础和墙体结构满足外墙饰面砖的施工要求。
1.3 确定施工所需的工具和设备,并确保其正常运行。
2. 砌筑工艺2.1 在墙体表面进行清洁处理,确保无尘、无油污和其他杂质。
2.2 使用水泥砂浆进行基准线的设置,保证外墙饰面砖的平整度和垂直度。
2.3 进行外墙饰面砖的干摆,确定砖缝的宽度和排列方式等。
2.4 使用专用胶粘剂将外墙饰面砖固定在墙体上,并保持其垂直和水平状态。
3. 构造部位处理3.1 在门窗洞口、角部、窗台、裙楼、突出部位等处进行砖砌的加固和装饰处理。
3.2 采用合适的防水措施,确保外墙饰面砖的排水和防渗性能。
3.3 检查和修复外墙砖缝中的缺陷和损坏,确保其完整性和美观性。
4. 饰面处理4.1 进行外墙饰面砖的封面处理,包括但不限于刷漆、喷涂和打磨等。
4.2 根据设计要求,进行外墙饰面砖的装饰,包括但不限于浮雕、彩绘和铭文等。
4.3 检查外墙饰面砖的表面质量,包括但不限于平整度、色泽和纹理等。
二、工程验收规程1. 材料验收1.1 外墙饰面砖材料应符合设计要求和相关标准,包括但不限于尺寸、强度等。
1.2 外墙饰面砖的颜色和纹理应与设计方案一致。
2. 施工质量验收2.1 外墙饰面砖的砌筑质量应符合相关标准,包括但不限于平整度和垂直度等。
2.2 外墙饰面砖与构造部位的连接处应牢固,无裂缝和松动现象。
2.3 外墙饰面砖的砖缝应均匀一致,无明显的颜色差异和砂浆渗漏现象。
3. 饰面质量验收3.1 外墙饰面砖的封面处理应平整、牢固,无松动、脱落和起泡现象。
3.2 外墙饰面砖的装饰效果应与设计方案一致,无明显的色差和缺陷。
4. 验收记录与报告4.1 对外墙饰面砖工程进行全面的验收检查,并编制详细的验收记录。
4.2 如发现外墙饰面砖工程存在质量问题,应及时进行整改和修复,并重新进行验收。
成都农业科技职业学院教学参考资料《外墙饰面砖工程施工及验收规程》城乡建筑分院建筑专业教研室整理2015 成都.....目录1 总则 (1)2 术语 (2)3 材料 (3)4 设计 (5)5 施工 (7)6 验收 (12)条文说明 (13).....1 总则1.0.1 为保证外墙饰面砖工程的质量,做到技术先进、经济合理、安全可靠,制定本规程。
1.0.2 本规程适用于建筑抗震设防烈度不大于8度、高度不大于lOOm,采用满粘法施工的外墙饰面砖工程的材料、设计、施工及验收。
1.0.3 外墙饰面砖工程的材料、设计、施工及验收,本规程外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 外墙饰面砖tapestry brick for exterior wall用于建筑外墙外表面装饰装修的无机薄型块状材料。
2.0.2 水泥基粘结材料adhesive material based on cement以水泥为主要原料,配有改性成分.用于外墙饰面砖粘贴的材料。
2.0.3 结合层joint coat由聚合物水泥砂浆或其他界面处理剂构成的用于提高界面间粘结力的材料层。
2.0.4 联片饰面砖mosalc多块饰面砖表面用胶纸粘连成大片,便于粘贴施工的产品。
3 材料3.1 外墙饰面砖3.1.1 外墙饰面砖产品应符合国家现行标准《陶瓷砖》GB/T4100、《陶瓷马赛克》JC/T 456和《薄型陶瓷砖》JC/T 2195的规定。
3.1.2 外墙饰面砖宜采用背面有燕尾槽的产品,燕尾槽深度不宜小于0.5mm。
3.1.3 用于二层(或高度8m)以上外保温粘贴的外墙饰面砖单块面积不应大于15000mm2,厚度不应大于7mm。
3.1.4 外墙饰面砖工程中采用的陶瓷砖,根据本规程附录A和附录B不同气候区划分,应符合下列相应规定:1 I、Ⅵ、Ⅶ区吸水率不应大于3%;Ⅱ区吸水率不应大于6%;Ⅲ、Ⅳ、V区和冰冻期一个月以上的地区吸水率不宜大于6%。
第1篇一、概述外墙饰面砖工程是建筑外装饰的重要组成部分,其施工质量直接影响到建筑物的美观、耐久性和安全性。
为确保外墙饰面砖工程的质量,特制定本规范。
二、施工规范1. 材料要求(1)外墙饰面砖应选用质量合格、色泽均匀、尺寸偏差小、无裂纹、无色差的产品。
(2)粘结材料、勾缝材料等应符合国家现行标准,并具有相应的产品合格证书。
2. 施工准备(1)施工前,应编制详细的施工方案,明确施工工艺、质量要求、安全措施等。
(2)施工前,应对施工人员进行技术交底,确保施工人员了解施工要求。
3. 施工工艺(1)基层处理:对外墙基层进行清理、平整、干燥处理,确保基层无油污、浮尘、松动等。
(2)粘结材料配制:按比例配制粘结材料,搅拌均匀。
(3)饰面砖粘贴:按照设计要求,将饰面砖粘贴在基层上,确保粘贴牢固、平整、无空鼓。
(4)勾缝:待粘结材料固化后,用勾缝材料将缝隙填充密实,确保美观、防水。
4. 成品保护(1)施工过程中,应采取有效措施保护已完成的饰面砖,防止污染、损坏。
(2)施工完成后,应及时清理施工现场,确保整洁、有序。
三、验收规范1. 验收标准(1)外观质量:饰面砖表面无裂纹、无色差、平整度符合要求。
(2)粘结强度:粘结强度应达到设计要求,且不得出现空鼓、脱落等现象。
(3)勾缝质量:勾缝密实、平整、美观,无渗漏。
2. 验收程序(1)施工方自检:施工方在施工过程中,应按照本规范要求进行自检,确保工程质量。
(2)监理单位验收:监理单位在施工完成后,应按照本规范要求进行验收,对不符合要求的部分提出整改意见。
(3)建设单位验收:建设单位在监理单位验收合格后,应组织相关单位进行验收,对验收合格的项目予以确认。
四、结语外墙饰面砖工程施工及验收规范是确保工程质量的重要依据。
施工单位、监理单位和建设单位应严格按照本规范要求进行施工和验收,确保建筑物的美观、耐久性和安全性。
第2篇一、前言外墙饰面砖工程是建筑装修工程的重要组成部分,其质量直接关系到建筑物的美观和耐久性。
第1篇一、概述外墙饰面砖工程施工及验收规程是针对建筑外墙饰面砖工程的设计、施工、验收等方面的规定,旨在确保外墙饰面砖工程的质量、安全、美观和耐用。
以下为外墙饰面砖工程施工及验收规程的主要内容:二、材料1. 外墙饰面砖:应符合国家现行标准陶瓷砖GB/T4100、陶瓷马赛克JC/T 456和薄型陶瓷砖JC/T 2195的规定。
2. 找平、粘结、填缝材料:应采用符合国家现行标准的产品,如聚合物水泥砂浆、界面处理剂等。
3. 伸缩缝材料:应采用耐候密封胶。
三、设计1. 设计应符合国家现行标准,并满足建筑物的使用功能和美观要求。
2. 设计应考虑外墙饰面砖的施工方法、材料性能、气候条件等因素。
3. 设计应明确外墙饰面砖的规格、颜色、纹理等要求。
四、施工1. 施工前,应进行施工组织设计和施工方案编制。
2. 施工现场应具备施工条件,如脚手架、安全防护设施等。
3. 施工过程中,应严格按照设计要求进行施工,确保外墙饰面砖的粘贴牢固、平整、美观。
4. 施工过程中,应定期进行质量检查,发现问题及时整改。
5. 施工过程中,应注意以下事项:(1)基体处理:确保基体表面平整、干燥、无油污、无裂缝。
(2)找平层施工:根据设计要求,进行找平层施工,确保找平层厚度均匀、平整。
(3)粘结层施工:采用符合国家标准的粘结材料,确保粘结层与基体、饰面砖之间粘结牢固。
(4)填缝施工:采用符合国家标准的填缝材料,确保填缝密实、平整。
五、验收1. 验收应在工程完工后进行,由建设单位、设计单位、施工单位和监理单位共同参与。
2. 验收内容包括:(1)外观质量:饰面砖粘贴牢固、平整、无空鼓、无裂缝、无污渍。
(2)尺寸偏差:饰面砖尺寸偏差符合国家现行标准。
(3)粘结强度:粘结强度应符合设计要求,现场拉拔试验每组(3件)平均不应小于0.4MPa。
(4)伸缩缝:伸缩缝应采用耐候密封胶嵌缝,确保密封效果。
(5)防水、排水:窗台、檐口、装饰线等墙面凹凸部位应采用防水和排水构造。
外墙饰面砖工程施工及验收规程JGJ126解读导语在建筑领域中,外墙饰面砖工程是一个重要的环节,对建筑整体的美观度和质量都有着重要的影响。
而JGJ126《外墙饰面砖工程施工及验收规程》则是对外墙饰面砖工程的标准化要求和规范,它的实施对于建筑行业有着重要的指导意义。
在本文中,我们将对JGJ126进行全面解读,探讨外墙饰面砖工程的施工和验收规程,帮助读者深入理解其内容和意义。
一、JGJ126的基本概述1.1 JGJ126的发布背景JGJ126《外墙饰面砖工程施工及验收规程》的发布,是为了规范外墙饰面砖工程的施工和验收标准,提高工程质量,保障建筑结构的安全和耐久性。
1.2 JGJ126的适用范围JGJ126适用于各类建筑外墙饰面砖工程的施工和验收,包括对材料、设备、人员、施工工艺和验收标准等方面进行了详细的规定。
1.3 JGJ126的主要内容JGJ126主要包括对外墙饰面砖工程施工的一般要求、材料与设备、质量控制、施工工艺、验收标准等内容进行了规定和说明。
其内容全面、系统地规范了外墙饰面砖工程施工和验收的各个环节,对于确保工程质量和安全具有重要的指导作用。
二、JGJ126的施工要求分析2.1 外墙饰面砖工程施工的一般要求在JGJ126中,规定了外墙饰面砖的选材、储存、搬运和施工环境等一般要求。
其中,对于外墙饰面砖的选用和质量要求,更是有着详细的标准。
2.2 外墙饰面砖工程施工的质量控制JGJ126对外墙饰面砖工程的质量控制进行了全面的规定,包括了在施工过程中对于尺寸、平整度、垂直度、表面平整度和色彩的要求。
2.3 外墙饰面砖工程的验收标准在JGJ126中,对外墙饰面砖工程的验收标准进行了详细的规定,包括了对外墙饰面砖的尺寸、平整度、垂直度、表面平整度和色彩的验收要求。
三、JGJ126的个人观点和理解在现代建筑中,外墙饰面砖工程已经成为建筑外立面设计的重要元素,它不仅可以提高建筑的美观度,还可以提升建筑的整体性能。
成都农业科技职业学院教学参考资料《外墙饰面砖工程施工及验收规程》城乡建筑分院建筑专业教研室整理2015 成都目录1 总则 (1)2 术语 (3)3 材料 (5)4 设计 (9)5 施工 (13)6 验收 (23)条文说明 (26)1 总则1.0.1 为保证外墙饰面砖工程的质量,做到技术先进、经济合理、安全可靠,制定本规程。
1.0.2 本规程适用于建筑抗震设防烈度不大于8度、高度不大于lOOm,采用满粘法施工的外墙饰面砖工程的材料、设计、施工及验收。
1.0.3 外墙饰面砖工程的材料、设计、施工及验收,本规程外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 外墙饰面砖tapestry brick for exterior wall用于建筑外墙外表面装饰装修的无机薄型块状材料。
2.0.2 水泥基粘结材料adhesive material based on cement以水泥为主要原料,配有改性成分.用于外墙饰面砖粘贴的材料。
2.0.3 结合层joint coat由聚合物水泥砂浆或其他界面处理剂构成的用于提高界面间粘结力的材料层。
2.0.4 联片饰面砖mosalc多块饰面砖表面用胶纸粘连成大片,便于粘贴施工的产品。
3 材料3.1 外墙饰面砖3.1.1 外墙饰面砖产品应符合国家现行标准《陶瓷砖》GB/T4100、《陶瓷马赛克》JC/T 456和《薄型陶瓷砖》JC/T 2195的规定。
3.1.2 外墙饰面砖宜采用背面有燕尾槽的产品,燕尾槽深度不宜小于0.5mm。
3.1.3 用于二层(或高度8m)以上外保温粘贴的外墙饰面砖单块面积不应大于15000mm2,厚度不应大于7mm。
3.1.4 外墙饰面砖工程中采用的陶瓷砖,根据本规程附录A和附录B不同气候区划分,应符合下列相应规定:1 I、Ⅵ、Ⅶ区吸水率不应大于3%;Ⅱ区吸水率不应大于6%;Ⅲ、Ⅳ、V区和冰冻期一个月以上的地区吸水率不宜大于6%。
吸水率应按现行国家标准《陶瓷砖试验方法第3部分:吸水率、显气孔率、表现相对密度和容重的测定》GB/T3810.3进行试验。

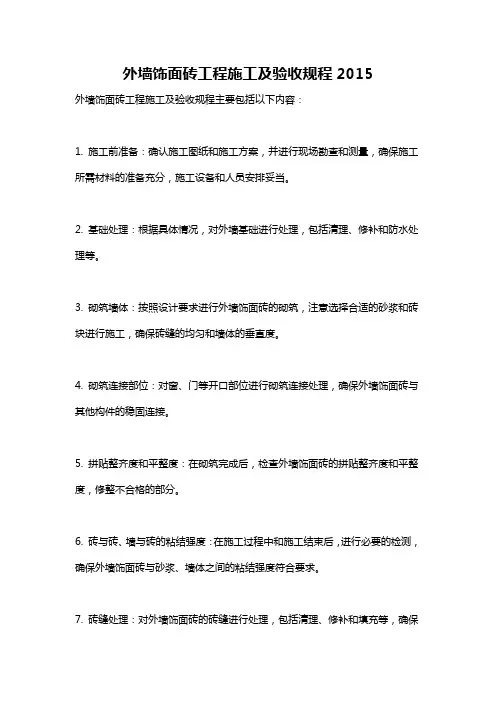

外墙饰面砖工程施工及验收规程2015
外墙饰面砖工程施工及验收规程主要包括以下内容:
1. 施工前准备:确认施工图纸和施工方案,并进行现场勘查和测量,确保施工所需材料的准备充分,施工设备和人员安排妥当。
2. 基础处理:根据具体情况,对外墙基础进行处理,包括清理、修补和防水处理等。
3. 砌筑墙体:按照设计要求进行外墙饰面砖的砌筑,注意选择合适的砂浆和砖块进行施工,确保砖缝的均匀和墙体的垂直度。
4. 砌筑连接部位:对窗、门等开口部位进行砌筑连接处理,确保外墙饰面砖与其他构件的稳固连接。
5. 拼贴整齐度和平整度:在砌筑完成后,检查外墙饰面砖的拼贴整齐度和平整度,修整不合格的部分。
6. 砖与砖、墙与砖的粘结强度:在施工过程中和施工结束后,进行必要的检测,确保外墙饰面砖与砂浆、墙体之间的粘结强度符合要求。
7. 砖缝处理:对外墙饰面砖的砖缝进行处理,包括清理、修补和填充等,确保
砖缝的美观和密实度。
8. 饰面砖保护:施工结束后,对外墙饰面砖进行保护措施,防止损坏和变色等。
9. 施工记录和验收:对施工过程进行记录,包括施工时间、材料使用情况和质量检测结果等,施工完成后进行全面的验收,确保施工质量符合要求。
外墙饰面砖工程施工及验收规程应根据当地的建筑行业标准和规范进行制定和执行。
同时,需要根据具体项目情况进行调整和完善,确保施工质量和安全。

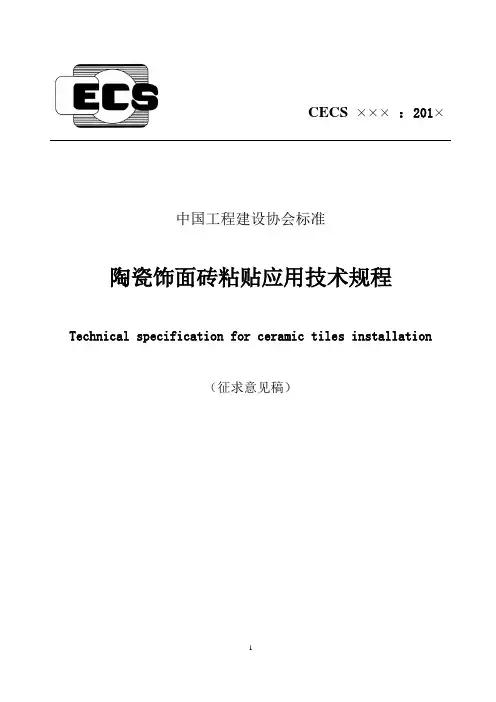

CECS ×××:201×中国工程建设协会标准陶瓷饰面砖粘贴应用技术规程Technical specification for ceramic tiles installation(征求意见稿)中国工程建设协会标准陶瓷饰面砖粘贴应用技术规程Technical specification for ceramic tiles installationCECS ×××:201×主编单位:中国建筑科学研究院雷帝(中国)建筑材料有限公司批准部门:中国工程建设标准化协会施行日期:201×年××月××日201×北京前言根据中国工程建设标准化协会《关于印发<2016年第一批工程建设协会标准制订、修订计划>的通知》(建标协字[2016]038号)的要求,制定本规程。
陶瓷饰面砖主要应用于建筑墙面和地面粘贴,在国内外各类建筑装饰装修中得到广泛使用,是当前最为重要的建筑饰面材料。
为了确保陶瓷饰面砖工程的安全和质量,明确陶瓷饰面砖粘贴的材料选用、工程设计、施工及验收等重要环节中的要求,经过广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,编制本规程。
本规程分为六章,主要技术内容包括:总则,术语,材料,设计,施工,验收。
根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责推荐性工程建设标准试点工作的通知》”的要求,推荐给工程建设、设计、施工和使用单位以及工程技术人员采用。
本规程由中国工程建设标准化协会建筑材料分会归口管理,由中国建筑科学研究院负责具体技术内容的解释。
在使用中如发现需要修改和补充之处,请将意见和资料径寄解释单位(地址:北京市北三环东路30号,邮政编码:100013)。
主编单位:中国建筑科学研究院雷帝(中国)建筑材料有限公司参编单位:中国陶瓷工业协会瓷砖粘贴技术专业委员会主要起草人:主要审查人:目次1总则 (1)2术语 (2)3材料 (3)3.1陶瓷饰面砖 (3)3.2粘结材料 (3)3.3填缝材料 (3)3.4密封胶 (4)4设计 (5)4.1一般规定 (5)4.2构造设计 (6)4.3材料选择 (9)5施工 (13)5.1一般规定 (13)5.2施工工具 (14)5.3饰面砖粘贴 (15)5.4成品保护 (17)6验收 (18)附录A 陶瓷饰面砖粘结材料的类型与代号 (19)本规程用词说明 (21)引用标准名录 (22)附:条文说明 (23)Contents1 General provisions ............................ 错误!未定义书签。

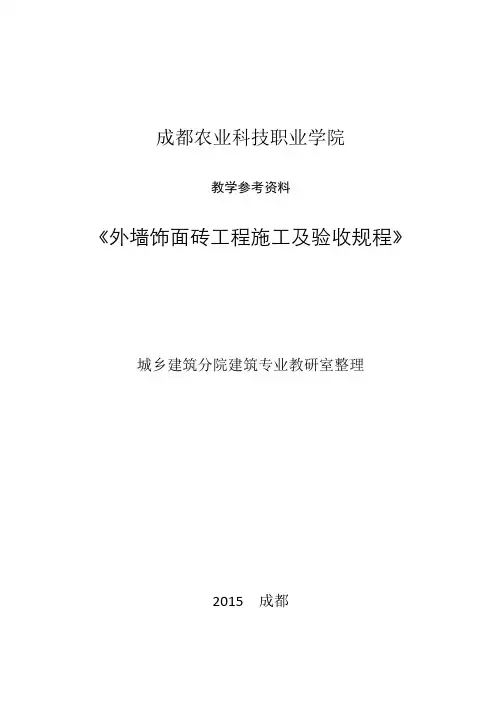

成都农业科技职业学院教学参考资料《外墙饰面砖工程施工及验收规程》城乡建筑分院建筑专业教研室整理2015 成都目录1 总则为保证外墙饰面砖工程的质量,做到技术先进、经济合理、安全可靠,制定本规程。
本规程适用于建筑抗震设防烈度不大于8度、高度不大于lOOm,采用满粘法施工的外墙饰面砖工程的材料、设计、施工及验收。
外墙饰面砖工程的材料、设计、施工及验收,本规程外,尚应符合国家现行有关标准的规定。
2 术语外墙饰面砖tapestry brick for exterior wall用于建筑外墙外表面装饰装修的无机薄型块状材料。
水泥基粘结材料adhesive material based on cement 以水泥为主要原料,配有改性成分.用于外墙饰面砖粘贴的材料。
结合层joint coat由聚合物水泥砂浆或其他界面处理剂构成的用于提高界面间粘结力的材料层。
联片饰面砖mosalc多块饰面砖表面用胶纸粘连成大片,便于粘贴施工的产品。
3 材料外墙饰面砖外墙饰面砖产品应符合国家现行标准《陶瓷砖》GB/T4100、《陶瓷马赛克》JC/T 456和《薄型陶瓷砖》JC/T 2195的规定。
外墙饰面砖宜采用背面有燕尾槽的产品,燕尾槽深度不宜小于。
用于二层(或高度8m)以上外保温粘贴的外墙饰面砖单块面积不应大于15000mm2,厚度不应大于7mm。
外墙饰面砖工程中采用的陶瓷砖,根据本规程附录A和附录B 不同气候区划分,应符合下列相应规定:1 I、Ⅵ、Ⅶ区吸水率不应大于3%;Ⅱ区吸水率不应大于6%;Ⅲ、Ⅳ、V区和冰冻期一个月以上的地区吸水率不宜大于6%。
吸水率应按现行国家标准《陶瓷砖试验方法第3部分:吸水率、显气孔率、表现相对密度和容重的测定》GB/进行试验。
2 I、Ⅵ、Ⅶ区冻融循环50次不得破坏;Ⅱ区冻融循环40次不得破坏。
冻融循环应以低温环境温度为-30℃±2℃,保持2h后放入不低于10℃的清水中融化2h为一个循环,按现行国家标准《陶瓷砖试验方法第12部分:抗冻性的测定》GB/T 3810. 12进行试验。
成都农业科技职业学院教学参考资料《外墙饰面砖工程施工及验收规程》城乡建筑分院建筑专业教研室整理2015 成都目录1 总则 (1)2 术语 (2)3 材料 (3)4 设计 (5)5 施工 (7)6 验收 (12)条文说明 (13)1 总则1.0.1 为保证外墙饰面砖工程的质量,做到技术先进、经济合理、安全可靠,制定本规程。
1.0.2 本规程适用于建筑抗震设防烈度不大于8度、高度不大于lOOm,采用满粘法施工的外墙饰面砖工程的材料、设计、施工及验收。
1.0.3 外墙饰面砖工程的材料、设计、施工及验收,本规程外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 外墙饰面砖tapestry brick for exterior wall用于建筑外墙外表面装饰装修的无机薄型块状材料。
2.0.2 水泥基粘结材料adhesive material based on cement以水泥为主要原料,配有改性成分.用于外墙饰面砖粘贴的材料。
2.0.3 结合层joint coat由聚合物水泥砂浆或其他界面处理剂构成的用于提高界面间粘结力的材料层。
2.0.4 联片饰面砖mosalc多块饰面砖表面用胶纸粘连成大片,便于粘贴施工的产品。
3 材料3.1 外墙饰面砖3.1.1 外墙饰面砖产品应符合国家现行标准《陶瓷砖》GB/T4100、《陶瓷马赛克》JC/T 456和《薄型陶瓷砖》JC/T 2195的规定。
3.1.2 外墙饰面砖宜采用背面有燕尾槽的产品,燕尾槽深度不宜小于0.5mm。
3.1.3 用于二层(或高度8m)以上外保温粘贴的外墙饰面砖单块面积不应大于15000mm2,厚度不应大于7mm。
3.1.4 外墙饰面砖工程中采用的陶瓷砖,根据本规程附录A和附录B不同气候区划分,应符合下列相应规定:1 I、Ⅵ、Ⅶ区吸水率不应大于3%;Ⅱ区吸水率不应大于6%;Ⅲ、Ⅳ、V区和冰冻期一个月以上的地区吸水率不宜大于6%。
吸水率应按现行国家标准《陶瓷砖试验方法第3部分:吸水率、显气孔率、表现相对密度和容重的测定》GB/T3810.3进行试验。
2 I、Ⅵ、Ⅶ区冻融循环50次不得破坏;Ⅱ区冻融循环40次不得破坏。
冻融循环应以低温环境温度为-30℃±2℃,保持2h后放入不低于10℃的清水中融化2h为一个循环,按现行国家标准《陶瓷砖试验方法第12部分:抗冻性的测定》GB/T 3810. 12进行试验。
3.2找平、粘结、填缝材料3.2.1 外墙基体找平材料宜采周预拌水泥抹灰砂浆。
Ⅲ、Ⅳ、V区应采用水泥防水砂浆,其性能应符合国家现行标准《预拌砂浆> GB/T 25181和《聚合物水泥防水砂浆》JC/T 984的规定。
3.2.2 外墙饰面砖粘贴应采用水泥基粘结材料,其性能应符合现行行业标准《陶瓷墙地砖胶粘剂》JC/T 547的规定。
不得采用有机物为主的粘结材料。
3.2.3 外墙饰面砖填缝材料应符合现行行业标准《陶瓷墙地砖填缝剂》JC/T 1004的规定,其中外墙外保温系统粘贴外墙饰面砖所用填缝材料的横向变形不得小于1.5mm。
3.2.4外墙饰面砖伸缩缝耐候密封胶应符合现行国家标准《石材用建筑密封胶》GB/T 23261的规定。
4 设计4.0.1 外墙饰面砖工程应进行专项设计,专项设计应包括下列内容:1 外墙饰面砖的品种、规格、颜色、图案和主要技术性能;2 找平层、粘结层、填缝等所用材料的品种和技术性能;3 基体处理;4 外墙饰面砖的排列方式、分格和图案;5 外墙饰面砖粘贴的伸缩缝位置,接缝和凹凸处的墙面构造;6 墙面凹凸部位的防水、排水构造。
4.0.2 基体应符合下列规定:1 基体的粘结强度不应小于0. 4MPa;当基体的粘结强度小于0.4MPa时,应进行加强处理;2 加气混凝土、轻质墙板、外墙外保温系统等基体,当采用外墙饰面砖时,应有可靠的加强及粘结质量保证措施。
4.0.3 外墙饰面砖粘贴应设置伸缩缝。
伸缩缝间距不宜大于6m,伸缩缝宽度宜为20mm。
4.0.4 外墙饰面砖伸缩缝应采用耐候密封胶嵌缝。
4.0.5 墙体变形缝两侧粘贴的外墙饰面砖之间的距离不应小于变形缝的宽度。
4.0.6 饰面砖接缝的宽度不应小于5mm,缝深不宜大于3mm,也可为平缝。
4.0.7 墙面阴阳角处宜采用异型角砖。
4.0.8 窗台、檐口、装饰线等墙面凹凸部位应采用防水和排水构造。
4.0.9 在水平阳角处,顶面排水坡度不应小于3 0/;应采用顶面饰面砖压立面饰面砖、立面最低一排饰面砖压底平面面砖的做法,并应设置滴水构造。
5 施工5.1 一般规定5.1.1 外墙饰面砖工程施工前,应检查所用的各种材料检验报告及产品合格证,应检查进场材料的品种、规格和外观质量,并应按下列规定对进场的材料进行复验:1 外墙饰面砖应复验下表5.1.1所列项目,性能应符合本程第3.1节的规定;2 水泥基粘结材料应复验与所用外墙饰面砖的拉伸胶粘原强度,I、Ⅱ、Ⅵ、Ⅶ区应复验冻融循环后的拉伸胶粘强度,强度应符合现行行业标准《陶瓷墙地砖胶粘剂》JC/T 547 的规定;3 外墙饰面砖伸缩缝耐候密封胶应复验污染性,污染性应符合现行国家标准《石材用建筑密封胶> GB/T 23261的规定。
5.1.2 外墙饰面砖工程施工前,应对粘贴外墙饰面砖的基层和基体进行验收,并应对基层表面平整度和立面垂直度进行检验,基层表面平整度偏差不应大于3mm,立面垂直度偏差不应大于4mm。
5.1.3 外墙饰面砖工程大面积施工前,应采用设计要求的外墙饰面砖和粘结材料,在待施工的每种类型的基层上应各粘贴至少1m2饰面砖样板,按现行行业标准《建筑工程饰面砖粘结强度检验标准》JGJ 110检验饰面砖粘结强度应合格,并应经建设、设计和监理等单位确认。
5.1.4 现场粘贴外墙饰面砖所用材料和施工工艺必须与施工前粘结强度检验合格的饰面砖样板相同。
5.1.5 外墙饰面砖的粘贴施工尚应具备下列条件:l 基体应按设计要求处理完毕;2 日最低气温应在5℃以上,当低于5℃时,必须有可靠的防冻措施;当气温高于35℃时,应有遮阳设施;3 施工现场所需的水、电、机具和安全设施应齐备;4 门窗洞、脚手眼、阳台和落水管预埋件等应处理完毕。
5.1.6 应合理安排整个工程施工程序,避免后续工程对饰面造成损坏或污染。
5.2 基体找平5.2.1 水泥抹灰砂浆找平应符合下列规定:1 在基体处理完毕后,应进行挂线、贴灰饼、冲筋,其间距不宜大于2m;2 抹找平层前应将基体表面润湿,需要时在基体表面涂刷结合层;3 找平层应分层旅工,每层厚度不应大于tmm,且应在前一层终凝后再抹后一层,不得空鼓;找平层厚度不应大于20mm,超过20mm时应采取加强措施;4 找平层的表面应刮平搓毛,并应在终凝后浇水或保湿养护。
5.2.2 基体找平层的粘结强度应符合现行行业标准《建筑工程饰面砖粘结强度检验标准> JGJ 110的规定。
5.3 饰面砖粘贴5.3.1 饰面砖粘贴可采用下图示工艺流程。
5.3.2 基层上的粉尘和污染应处理干净,饰面砖粘贴前背面不得有粉状物,在找平层上宜刷结合层。
5.3.3 排砖、分格、弹线应符合下列规定:1 应按设计要求和施工样板进行排砖、分格,排砖宜使用整砖,对必须使用非整砖的部位,非整砖宽度不宜小于整砖宽度的1/3;2 应弹出控制线,做出标记。
5.3.4 粘贴饰面砖应符合下列规定:1 在粘贴前应对饰面砖进行挑选;2 饰面砖宜自上而下粘贴,宜用齿形抹刀在找平基层上刮粘结材料并在饰面砖背面满刮粘结材料,粘结层总厚度宜为3mm~8mm;3 在粘结层允许调整时间内,可调整饰面砖的位置和接缝宽度并敲实;在超过允许调整时间后,严禁振动或移动饰面砖。
5.3.5 填缝应符合下列规定:1 填缝材料和接缝深度应符合设计要求,填缝应连续、平直、光滑、无裂纹、无空鼓;2 填缝宜按先水平后垂直的顺序进行。
5.3.6 饰面砖填缱后应及时将表面清理干净。
5.4 联片饰面砖粘贴5.4.1 联片饰面砖粘贴可采用下图示工艺流程。
5.4.2 基层上的粉尘和污染应处理干净,联片饰面砖粘贴前背面不得有粉状物,在找平层或抹面基层上宜刷结合层。
5.4.3 排砖、分格、弹线应符合下列规定:1 应按设计要求和施工样板并以联片饰面砖整片为单位进行排砖、分格、弹控制线;2 排砖宜使联片饰面砖中的砖为整砖,对必须用非整砖的部位,非整砖宽度不宜小于整砖宽度的1/3。
5.4.4 粘贴联片饰面砖应符合下列规定:1 在基层上应用齿形抹刀刮粘结材料,将联片饰面砖背面的缝隙用塑料模片封盖后,满刮粘结材料,然后揭掉缝隙封盖塑料模片,粘贴联片饰面砖,并应压实拍平,粘结层总厚度宜为3mm~8mm:2 应从下口粘贴线向上粘贴联片饰面砖;3 应在粘结材料初凝前,将联片饰面砖表面的联片纸刷水润透,并应轻轻揭去联片纸,应及时修补表面缺陷,调整缝隙。
5.4.5 填缝应符合下列规定:1 填缝材料和接缝深度应符合设计要求,填缝应连续、平直、光滑、无裂纹、无空鼓;2 填缝宜按先水平后垂直的顺序进行。
5.4.6 联片饰面砖填缝后应及时将表面清理干净。
5.5 成品保护5.5.1 外墙怖面砖粘贴后,对因油漆、防水等后续工程可能造成污染的部位,应采取临时保护措施。
5.5.2 对施工中可能发生碰损的入口、通道、阳角等部位,应采取临时保护措施。
5.5.3 应合理安排水、电设备安装等工序,协调施工,不应在外墙饰面砖粘贴后开凿孔洞。
6 验收6.0.1 外墙饰面砖工程的验收应按现行国家标准《建筑工程施工质量验收统一标准》GB 50300和《建筑装饰装修工程质量验收规范> GB 50210的规定执行。
6.0.2 外墙饰面砖工程的饰面砖粘结强度检验应按现行行业标准《建筑工程饰面砖粘结强度检验标准》JGJ IIO的规定执行。
中华人民共和国行业标准外墙饰面砖工程施工及验收规程JGJ126-2015条文说明1 总则1.0.1 从20世纪80年代后期开始,我国城乡各地采用饰面砖装修外墙的工程迅速增加。
与此同时,饰面砖起鼓、脱落等质量事故也不断增多,许多耗巨资装修的建筑物变得面目全非,不仅影响环境美观,而且威胁到人身安全,工程的维修和返工也造成了很大的经济损失。
编制本规程的目的,是为外墙饰面砖工程的选材、设计、施工及验收提供一套科学实用的依据,以提高建筑物的工程质量,确保其安全可靠和经济合理。
1.0.2 本规程的适用范围要求外墙饰面砖必须采用满粘法施工,建筑抗震设防烈度不大于8度、采用满粘法施工的外墙饰面砖粘贴高度不应大于lOOm是参考现行国家标准《建筑装饰装修工程质量验收规范》GB 50210的规定,并通过对大量实际工程调研基础上确定的。
玻璃马赛克吸水率过低且背面没有燕尾槽,粘贴不牢固,外墙工程中出现了大量脱落现象,因此本次修订将玻璃马赛克相关内容删除。
