下载文档原格式

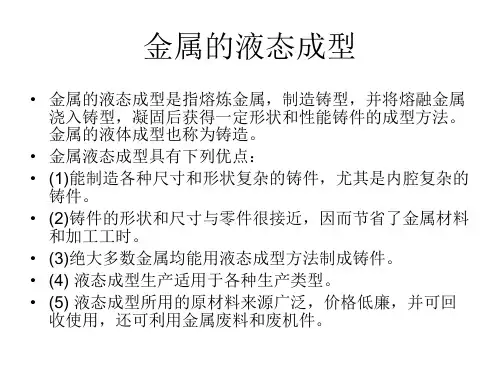

液态成形原理第一章液态金属的结构和性质1.液态成形：是液态金属充满型腔并凝固后获得符合要求的毛坯或零件的工艺技术。
2.晶界粘滞流动：把金属加热到熔点附近时，离位原子数大为增加。
在外力的作用下，这些原子作定向运动，造成晶粒间的相对流动。
(金属的熔化是从晶界开始的)3.熔化潜热：在熔点温度的金属转变为同温度的液态金属时，金属要吸收大量的热量(金属由固态变为液态，体积膨胀约为3~5%)。
4.在熔点和过热度不大时，液态金属的结构是接近固态金属而远离气态金属的。
5.液态金属：是由各种成分的原子集团、游离原子、空穴、裂纹、杂质及气泡所组成的“混浊”液体。
6.粘度（粘滞性）：在作相对运动的两流体层的接触面上，存在一对等值而反向的作用力来阻碍两相邻流体层作相对运动的性质。
7.粘滞性的本质：原子间结合力的大小。
8.粘度在材料成形过程中的影响。
A．对液态金属净化的影响-粘度↑杂质和气泡上升的速度↓B．对液态合金流动阻力的影响-粘度↑流动阻力↑C．对液态过程中液态合金对流的影响-粘度↑对流强度↓9.表面张力：液态金属表面有一个平行于表面且各向大小相等的张力。
10.影响表面张力的因素：A．熔点。
熔点↑原子间结合力↑表面张力↑B．温度。
温度↑表面张力↓（但对铁碳合金、铜合金，温度↑表面张力↑）C．溶质原子表面活性元素，使表面张力↓非表面活性元素，使表面张力↑11.充型能力mold-filling capacity：液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力(充型能力是外因（铸型）和内因（流动性）的共同结果) 12.液态金属的流动性：液态金属本身的流动能力。
第二章 液态金属的结晶形核1. 液态金属的凝固是一个体系自由能降低的自发过程。
它的驱动力是由过冷度提供。
2. 过冷度：ΔT=T m -T （T m ：熔点）3. 均质生核homogeneous nucleation :依靠液态金属内部自身结构自发地形核过程。
第二讲1、哪些现象说明金属的熔化并不是原子间结合力的全部破坏？答：以下现象说明金属的熔化并不是原子间结合力的全部破坏：（1）物质熔化时体积变化、熵变（及焓变）一般均不大。
［注意：简答题此部分可略：如金属熔化时典型的体积变化△Vm／V（多为增大）为3～5％左右，表明液体原子间距接近于固体，在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。
］（2）金属熔化潜热比其汽化潜热小得多（1／15～1／30），表明熔化时其内部原子结合键只有部分被破坏。
2、实际液态金属的结构是怎样的？3、名词解释：能量起伏、结构起伏、浓度起伏、粘度、运动粘度、雷诺数、层流、紊流、表面张力和表面能。
答：雷诺数:流体流动时的惯性力Fg和粘性力(内摩擦力)Fm之比称为雷诺数。
用符号Re 表示。
Re是一个无因次量。
层流：流体流动时,如果流体质点的轨迹(一般说随初始空间坐标x、y、z和时间t而变)是有规则的光滑曲线（最简单的情形是直线），这种流动叫层流。
紊流：在一定雷诺数下，流体表现在时间和空间上的随机脉动运动，流体中含有大量不同尺度的涡旋(eddy)。
4、分析粘度的影响因素及其对粘度的影响规律。
5、分析表面张力的影响因素及其对表面张力的影响规律。
第三讲1、流动性与充型能力的联系和区别。
答:区别：①二者概念不同。
铸造工艺学中的流动性指液态金属本身的流动能力，常用规定的铸型条件和浇注条件下的试样的长度或薄厚尺寸来衡量；而充型能力是指液态金属充满铸型型腔，并使铸件形状完整、轮廓清晰的能力。
②影响因素有区别。
流动性是液态金属本身的流动能力，与金属的成分、温度、杂质含量，及其物理性质有关；而充型能力除了取决于金属本身的流动能力外，还受外界条件，如铸型性质、浇注条件、铸件结构等因素的影响。
联系：都是影响成形产品质量的因素。
①流动性好的合金充型能力强；流动性差的合金充型能力亦差，但是，可以通过改善外界条件提高其充型能力。
②可认为合金的流动性是在确定条件（试样结构、铸型性质、浇注条件）下的充型能力。
本复习题仅适用于贵州大学机械学院12-13年度上学期1、液态成形温度场的数学解释法的假设条件：P64（1）金属的结晶范围很小，可忽略不计，即视为恒温下结晶。
（2）不考虑结晶潜热。
（3）铸件和铸型潜热。
（4）铸件与铸型紧密接触，无间隙，传热方式为传热方式为热传导。
2、铸件凝固时间的计算：（1）铸件的凝固时间是指从液态金属充满铸型的时刻至凝固完毕所需要的时间。
（2）单位时间内凝固层的增长厚度称为凝固速度。
（3）凝固时间是制定液态成形工艺的重要参数。
（4）平方根定律：t=ξ2/ k2(适合于大平板铸件和结晶间隔小的合金铸件）折算厚度法则：t=R2/ k2(R=V1/A2,R为折算厚度或铸件模数)（5）总结：为什么生产中多为球形晶？因为球的面积A越小，R越大，t越长，充型能力越好；疏松为小而分散的空洞，难防止；缩孔为大而集中的空洞，易防止。
第三章：1、（1）金属的熔化：是从晶界开始的。
P74晶粒间出现相对流动，称为晶界粘性流动。
☆熔化潜热：在熔点的固态变为同温度的液态时，金属要吸收大量的热量。
熔化：金属以规则的原子排列突变为紊乱的非晶结构的过程。
（2）研究金属的液态结构方法：一：间接方法，就是通过固态→液态、固态→气态转变后一些物理性质的变化来判断液态的原子结构状况。
二：直接，通过液态金属的X射线或中子线的结构分析来研究液态的原子情况。
（3）液态铝中的原子的排列在几个原子间距的小范围内，与其固态铝原子的排列方式基本一致，而远离的原子就完全不同于固态了。
这种结构称为微晶，液态铝的这种结构称为近程有序而远程无序的结构，而固态的原子结构为远程有序的结构。
（4）液态金属的结构的特点：1)原子的排列在较小间距内仍具有一定规律性，即原子间仍保持较强的结合能，且其平均原子间距增加不大。
2)在熔化时，晶体的结构已受到部分破坏，故其排列的规律性仅保持在较小范围内，这个范围是由十几个到几百个组成的集团。
3)液态中原子热运动的能量大，能量起伏也大，每个集团中具有动能大的原子能克服临近的原子的束缚，产生很强的热运动，并能成簇地脱离原有集团而加入别的集团或组成新的集团。
一、名词解释。
过冷度：金属的理论结晶温度和实际结晶温度的差值均质形核：在没有任何外来的均匀熔体中的形核过程异质形核：在不均匀的熔体中依靠外来杂质或者型壁面提供的衬底进行形核的过程异质形核速率的大小和两方面有关，一方面是过冷度的大小，过冷度越大形核速率越快。
二是和界面有关界面和夹杂物的特性形态和数量来决定，如果夹杂物的基底和晶核润湿，那么形核速率大。
形核速率：在单位时间单位体积内生成固相核心的数目液态成型：将液态金属浇入铸型之，凝固后获得具有一定形状和性能的铸件或者铸锭的方法复合材料：有两种或者两种以上物理和化学性质不同的物质复合组成一种多相固体定向凝固：使金属或者合金在熔体中定向生长晶体的方法溶质再分配系数：凝固过程当中，固相侧溶质质量分数和液相侧溶质质量分数的比值流动性是确定条件下的充型能力，液态金属本身的流动能力叫做流动性液态金属的充型能力是指液态金属充满铸型型腔获得完整轮廓清晰的铸件能力影响充型能力的因素：（1）金属本身的因素包括金属的密度、金属的比热容、金属的结晶潜热、金属的粘度、金属的表面张力、金属的热导率金属的结晶特点。
（2）铸型方面的因素包括铸型的蓄热系数、铸型的温度、铸型的密度、铸型的比热容、铸型的涂料层、铸型的透气性和发气性、铸件的折算厚度（3）浇注方面的因素包括液态金属的浇注温度、液态金属的静压头、浇注系统中的压头总损失和影响液态金属凝固过程的因素：主要因素是化学成分冷却速度是影响凝固过程的主要工艺因素液态合金的结构和性质以及冶金处理（孕育处理、变质处理、微合金化）等对液态金属的凝固也有重要影响液态金属凝固过程当中的液体流动主要包括自然对流和强迫对流，自然对流是由于密度差和凝固收缩引起的流动，由密度差引起的对流成为浮力流。
凝固过程中由传热。
传质和溶质再分配引起液态合金密度的不均匀，密度小的液相上浮，密度大的下沉，称为双扩散对流，凝固以及收缩引起的对流主要主要产生在枝晶之间，强迫对流是由液体受到各种方式的驱动力产生的对流，例如压力头。
