聚焦离子束微纳加工技术

聚焦离子束
离子束技术是一种高精度微加工技术，通过将离子加速到高速并聚焦在微米尺度的小区域进行材料加工和表面改性。

聚焦离子束技术在材料科学、电子工程、生物医学等领域有着广泛的应用前景。

在聚焦离子束技术中，离子束源首先产生并加速离子，然后通过磁透镜等聚焦装置将离子束聚焦到微米尺度。

在加工过程中，离子束的能量和大小可以被调控，从而实现对材料的高精度加工。

离子束技术具有许多优势，比如能够实现高分辨率的加工、几乎无热影响区、对光学透明材料有较好加工效果等。

这些优势使得离子束技术在制造微纳米器件、制备光学元件、表面处理等方面有着独特的应用优势。

聚焦离子束技术在微纳加工领域有着广泛的应用。

比如在芯片制造中，离子束技术可以实现对器件的精细加工和调试，提高了芯片的性能和可靠性。

在生物医学领域，离子束技术可以用于制备生物芯片、药物载体等，为生物医学研究提供了新的手段。

未来，随着人类对微纳加工精度和功能性需求的不断提高，离子束技术将会更加广泛地应用于各个领域。

同时，随着离子束技术的不断发展和创新，离子束技术也将不断地提升其加工精度和效率，为人类创造更多的可能性。

总的来说，聚焦离子束技术作为一种高精度微加工技术，在材料加工、表面改性等领域有着广泛的应用前景。

随着技术的不断发展和创新，离子束技术将会为人类带来更多的技术创新和应用可能性。

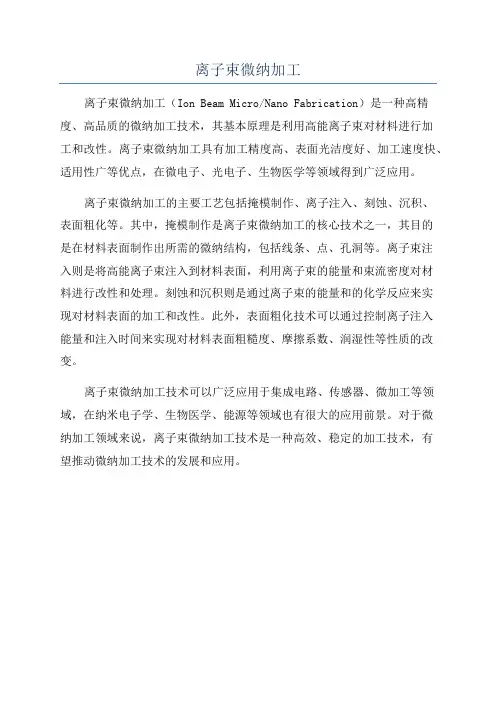

离子束微纳加工
离子束微纳加工（Ion Beam Micro/Nano Fabrication）是一种高精度、高品质的微纳加工技术，其基本原理是利用高能离子束对材料进行加
工和改性。

离子束微纳加工具有加工精度高、表面光洁度好、加工速度快、适用性广等优点，在微电子、光电子、生物医学等领域得到广泛应用。

离子束微纳加工的主要工艺包括掩模制作、离子注入、刻蚀、沉积、
表面粗化等。

其中，掩模制作是离子束微纳加工的核心技术之一，其目的
是在材料表面制作出所需的微纳结构，包括线条、点、孔洞等。

离子束注
入则是将高能离子束注入到材料表面，利用离子束的能量和束流密度对材
料进行改性和处理。

刻蚀和沉积则是通过离子束的能量和的化学反应来实
现对材料表面的加工和改性。

此外，表面粗化技术可以通过控制离子注入
能量和注入时间来实现对材料表面粗糙度、摩擦系数、润湿性等性质的改变。

离子束微纳加工技术可以广泛应用于集成电路、传感器、微加工等领域，在纳米电子学、生物医学、能源等领域也有很大的应用前景。

对于微
纳加工领域来说，离子束微纳加工技术是一种高效、稳定的加工技术，有
望推动微纳加工技术的发展和应用。

微纳米级精密加工技术最新进展微纳米级精密加工技术是当代科技发展的关键技术之一，它在信息技术、生物医疗、航空航天、光学制造等领域发挥着至关重要的作用。

随着科学技术的飞速进步，微纳米级精密加工技术不断取得突破，推动着相关产业的创新与升级。

以下是该领域最新进展的六个核心要点：一、超精密光刻技术的新突破超精密光刻技术作为微纳加工的核心技术，在半导体芯片制造中占据主导地位。

近年来，极紫外光刻(EUV)技术取得了重大进展，其波长缩短至13.5纳米，极大提高了图案分辨率，使得芯片上的元件尺寸进一步缩小，推动了摩尔定律的延续。

同时，多重曝光技术和计算光刻技术的结合应用，进一步提高了光刻精度，为实现更小特征尺寸的集成电路铺平了道路。

二、聚焦离子束加工技术的精细化聚焦离子束(FIB)技术以其高精度、灵活性强的特点，在微纳米结构的直接写入、修改及分析方面展现出了巨大潜力。

最近，通过优化离子源和束流控制系统，FIB技术实现了亚纳米级别的加工精度，为纳米器件的制备、纳米电路的修复及三维纳米结构的构建提供了强有力的技术支持。

此外，双束系统（FIB-SEM）的集成，即在同一平台上集成了聚焦离子束与扫描电子显微镜，大大提高了加工的准确性和效率。

三、激光微纳加工技术的创新应用激光加工技术在微纳米尺度上展现出了新的应用潜力，尤其是超短脉冲激光技术的出现，如飞秒激光，能够在材料表面进行无热影响区的精确加工，适用于复杂三维结构的制造。

通过调控激光参数，如脉冲宽度、能量密度和重复频率，可实现从材料表面改性到内部结构雕刻的广泛加工能力，被广泛应用于生物医疗植入物、微光学元件及微流控芯片的制造中。

四、化学气相沉积与电化学加工的精细化化学气相沉积(CVD)作为一种薄膜沉积技术，近年来在微纳米材料合成方面取得了显著进展，特别是在石墨烯、二维材料及其异质结构的可控生长方面。

通过精确调控反应条件，如温度、压力和气体配比，实现了单层或多层纳米薄膜的高质量沉积，为纳米电子学、能源存储及传感技术的发展提供了关键材料。

新一代微分析及微加工手段——聚焦离子束系统（一）摘要:聚焦离子束(FIB)技术是90年代发展起来的具有微细加工和微分析组合功能的新技术。

随着集成电路线宽的不断减小,集成度不断提高,该技术已在微电子工业中被广泛应用,其优势也日益显现。

文中主要对FIB系统的构成作较为详尽的介绍,同时也涉及该技术的应用和发展。

关键词:微分析;微加工;聚焦离子束前言现代微电子工业发展迅猛,其方向无疑是器件尺寸的减小和电路集成度的提高。

在过去的20年中,制造工艺和手段日趋成熟,高性能的新一代集成电路层出不穷。

做到这些,在有赖于制造设备更新同时,有效地对沾污及各种缺陷进行控制更是实现生产最优化的关键所在。

因此,材料检测和失效分析成为IC发展和制造必不可少的手段。

多种微分析设备可根据在失效分析过程中不同方面不同阶段的应用分为两大类[1]。

第一类是用于对失效器件进行初步的模式及部位的分析确定,也就是在鉴别失效模式过程中的应用,如:电压衬度显微镜(Voltagecontrastmicroscopy)、电子束感生电流(EBIC)或光束感生电流(OBIC)等;第二类是用于对材料中的缺陷或沾污粒子进行观测定位,并分析成分,即在描述失效特征过程中的应用,如:俄歇电子显微镜(AES)、透射电子显微镜(TEM)、二次离子质谱仪(SIMS)、扫描电子显微镜(SEM)、X光衍射和荧光(X-raydiffractionandfluorescence)等。

当然,上述第二类材料分析工具更为常见的用途是对新材料、新生产手段和新工艺的鉴定[2]。

例如SIMS对注入深度的纵断面成像被运用于校准工艺模型;AES的深度剖面图可以被用来确定薄膜材料的均匀度、纯度以及TiN或TiSi2外延膜界面态性质等。

但在上述技术的应用中面临的共性问题是定位制样精度不高,周期长。

这就限制了它们在微电子领域中的应用。

而90年代发展起来的聚焦离子束技术是一种集形貌观测、定位制样、成分分析、薄膜淀积和刻蚀各过程于一身的新型分析和加工技术。

聚焦离子束加工离子束加工是一种先进的材料加工技术，它通过利用离子束对材料进行加工和改性。

离子束加工具有高精度、高效率、无环境污染等优点，被广泛应用于微电子、光电子、材料科学等领域。

本文将聚焦于离子束加工的原理、应用和未来发展方向，以及它对人类社会的意义。

一、离子束加工的原理离子束加工是利用高能离子束对材料表面进行物理或化学作用，从而改变材料的性质和形状的一种加工技术。

离子束加工主要包括离子束刻蚀、离子束沉积和离子束混杂等过程。

其中，离子束刻蚀是将高能离子束直接轰击材料表面，使表面原子或分子脱离材料，达到刻蚀的目的。

离子束沉积是将高能离子束轰击到材料表面上，使离子束中的原子或分子与材料表面的原子或分子发生反应，形成新的材料层。

离子束混杂是将高能离子束注入材料内部，改变材料的物理和化学性质。

二、离子束加工的应用离子束加工在微电子领域有着广泛的应用。

它可以用于制造微电子器件中的细小结构和通道，提高器件的性能和稳定性。

同时，离子束加工还可以用于修复集成电路中的缺陷，并改善器件的可靠性。

此外，离子束加工还可以用于制备纳米材料、光学器件和生物芯片等领域。

在材料科学领域，离子束加工也发挥着重要的作用。

它可以用于改变材料的表面形貌和性质，提高材料的硬度、耐磨性和耐腐蚀性。

离子束加工还可以用于制备具有特殊功能的材料，如防反射膜、光学薄膜和超疏水薄膜等。

此外，离子束加工还可以用于材料的改性和合金化，提高材料的性能和应用范围。

三、离子束加工的未来发展方向随着科学技术的不断发展，离子束加工也在不断创新和改进。

未来离子束加工的发展方向主要包括以下几个方面：1. 提高加工精度和效率：通过改进离子束的发射、聚焦和控制技术，提高离子束加工的精度和效率，实现更加精细的加工和更高的加工速度。

2. 开发新的加工方法和工艺：通过研究和开发新的加工方法和工艺，如离子束刻蚀、离子束沉积和离子束混杂等，实现对材料的多功能加工和多层次加工。

3. 探索新的应用领域：开拓离子束加工的新应用领域，如生物医学、能源材料和环境保护等，为人类社会的发展做出更大的贡献。

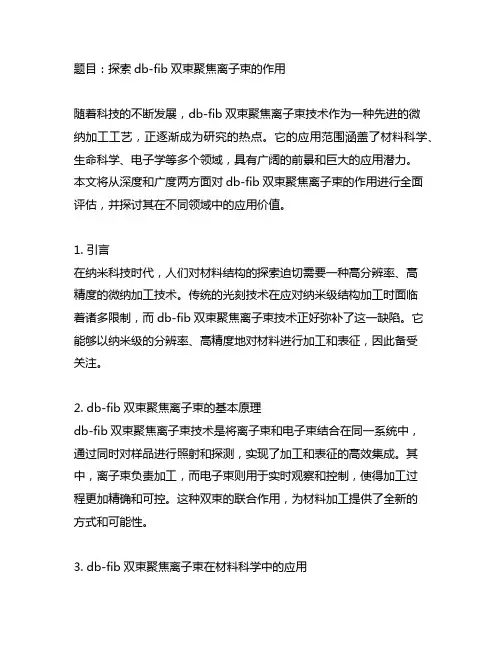

题目：探索db-fib双束聚焦离子束的作用随着科技的不断发展，db-fib双束聚焦离子束技术作为一种先进的微纳加工工艺，正逐渐成为研究的热点。

它的应用范围涵盖了材料科学、生命科学、电子学等多个领域，具有广阔的前景和巨大的应用潜力。

本文将从深度和广度两方面对db-fib双束聚焦离子束的作用进行全面评估，并探讨其在不同领域中的应用价值。

1. 引言在纳米科技时代，人们对材料结构的探索迫切需要一种高分辨率、高精度的微纳加工技术。

传统的光刻技术在应对纳米级结构加工时面临着诸多限制，而db-fib双束聚焦离子束技术正好弥补了这一缺陷。

它能够以纳米级的分辨率、高精度地对材料进行加工和表征，因此备受关注。

2. db-fib双束聚焦离子束的基本原理db-fib双束聚焦离子束技术是将离子束和电子束结合在同一系统中，通过同时对样品进行照射和探测，实现了加工和表征的高效集成。

其中，离子束负责加工，而电子束则用于实时观察和控制，使得加工过程更加精确和可控。

这种双束的联合作用，为材料加工提供了全新的方式和可能性。

3. db-fib双束聚焦离子束在材料科学中的应用在材料科学领域，db-fib双束聚焦离子束技术已经被广泛应用于材料的纳米加工、表征和纳米结构的制备。

通过离子束的精细加工，可以实现对纳米尺度结构的控制和制备，为材料的研究和应用提供了有力的手段。

离子束加工还可以使材料表面平整化，改善材料的性能和功能。

4. db-fib双束聚焦离子束在生命科学中的应用在生命科学领域，db-fib双束聚焦离子束技术也展现出了巨大的应用潜力。

可以利用其高分辨率的特点对生物样品进行显微加工和表征，从而实现对细胞和生物分子的研究和应用。

离子束的高能量照射还可以用于杀灭细菌和病毒，具有很好的生物杀灭效果。

5. db-fib双束聚焦离子束在电子学领域的应用在电子学领域，db-fib双束聚焦离子束技术也发挥着重要作用。

通过离子束的纳米加工，可以实现对电子器件的精细制备和修复，提高器件的性能和可靠性。

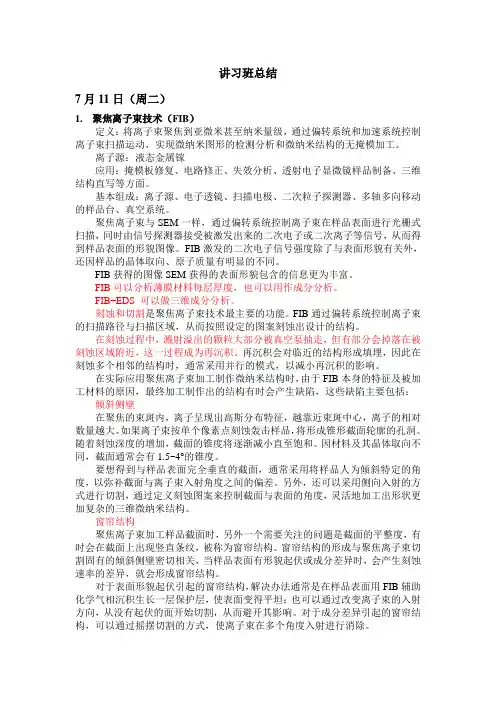

讲习班总结7月11日（周二）1.聚焦离子束技术（FIB）定义：将离子束聚焦到亚微米甚至纳米量级，通过偏转系统和加速系统控制离子束扫描运动，实现微纳米图形的检测分析和微纳米结构的无掩模加工。

离子源：液态金属镓应用：掩模板修复、电路修正、失效分析、透射电子显微镜样品制备、三维结构直写等方面。

基本组成：离子源、电子透镜、扫描电极、二次粒子探测器、多轴多向移动的样品台、真空系统。

聚焦离子束与SEM一样，通过偏转系统控制离子束在样品表面进行光栅式扫描，同时由信号FIB激发的这通常采用并最如果离截面的锥度当样品对于表面形貌起伏引起的窗帘结构，解决办法通常是在样品表面用FIB辅助化学气相沉积生长一层保护层，使表面变得平坦；也可以通过改变离子束的入射方向，从没有起伏的面开始切割，从而避开其影响。

对于成分差异引起的窗帘结构，可以通过摇摆切割的方式，使离子束在多个角度入射进行消除。

非均匀刻蚀聚焦离子束可以直接快速地加工制作微纳米平面图形结构，对于非晶体材料或单质单晶材料，FIB刻蚀通常可以得到非常平整的轮过形状和底面，但对于多晶材料和多元化合物材料，由于各个晶粒的取向不同，刻蚀速率在不同晶粒区域也会不同，经常会呈现非均匀刻蚀，底面并不平整。

对于多晶材料刻蚀出现的非均匀性加工缺陷，可以通过增大离子束扫描每点的停留时间来加以改善。

聚焦离子束轰击固体材料时，固体材料的原子被溅射逸出的过程中，部分原子会落回样品表面，该过程称为再沉积。

增大离子束在每点的停留时间，再沉积的影响就会增强，再沉积的原子落入凹陷处的几率更高，可以起到平坦化的作用，从而改善刻蚀底面的平整性。

气体辅助刻蚀可以大大提高刻蚀速率，减少再沉积，提高深宽比极限。

（离子束辅助沉积）聚焦离子束辅助沉积实际上是利用高能量的离子束辐照诱导特定区域发生化学气相沉积反应，有时也被称为离子束诱导沉积。

由于辅助沉积过程中，离子束不断地轰击样品表面，刻蚀与沉积的过程并存。

因此，应严格控制束流密度。

讲习班总结7月11日（周二）1.聚焦离子束技术（FIB）定义：将离子束聚焦到亚微米甚至纳米量级，通过偏转系统和加速系统控制离子束扫描运动，实现微纳米图形的检测分析和微纳米结构的无掩模加工。

离子源：液态金属镓应用：掩模板修复、电路修正、失效分析、透射电子显微镜样品制备、三维结构直写等方面。

基本组成：离子源、电子透镜、扫描电极、二次粒子探测器、多轴多向移动的样品台、真空系统。

聚焦离子束与SEM一样，通过偏转系统控制离子束在样品表面进行光栅式扫描，同时由信号探测器接受被激发出来的二次电子或二次离子等信号，从而得到样品表面的形貌图像。

FIB激发的二次电子信号强度除了与表面形貌有关外，还因样品的晶体取向、原子质量有明显的不同。

FIB获得的图像SEM获得的表面形貌包含的信息更为丰富。

FIB可以分析薄膜材料每层厚度，也可以用作成分分析。

FIB+EDS 可以做三维成分分析。

刻蚀和切割是聚焦离子束技术最主要的功能。

FIB通过偏转系统控制离子束的扫描路径与扫描区域，从而按照设定的图案刻蚀出设计的结构。

在刻蚀过程中，溅射溢出的颗粒大部分被真空泵抽走，但有部分会掉落在被刻蚀区域附近，这一过程成为再沉积。

再沉积会对临近的结构形成填埋，因此在刻蚀多个相邻的结构时，通常采用并行的模式，以减小再沉积的影响。

在实际应用聚焦离子束加工制作微纳米结构时，由于FIB本身的特征及被加工材料的原因，最终加工制作出的结构有时会产生缺陷，这些缺陷主要包括：倾斜侧壁在聚焦的束斑内，离子呈现出高斯分布特征，越靠近束斑中心，离子的相对数量越大。

如果离子束按单个像素点刻蚀轰击样品，将形成锥形截面轮廓的孔洞。

随着刻蚀深度的增加，截面的锥度将逐渐减小直至饱和。

因材料及其晶体取向不同，截面通常会有1.5~4°的锥度。

要想得到与样品表面完全垂直的截面，通常采用将样品人为倾斜特定的角度，以弥补截面与离子束入射角度之间的偏差。

另外，还可以采用侧向入射的方式进行切割，通过定义刻蚀图案来控制截面与表面的角度，灵活地加工出形状更加复杂的三维微纳米结构。

FIB技术摘要：FIB(聚焦离子束，Focused Ion beam)是将液态金属(Ga)离子源产生的离子束经过离子枪加速,聚焦后照射于样品表面产生二次电子信号取得电子像.此功能与SEM（扫描电子显微镜）相似,或用强电流离子束对表面原子进行剥离,以完成微、纳米级表面形貌加工.通常是以物理溅射的方式搭配化学气体反应，有选择性的剥除金属,氧化硅层或沉积金属层。

关键词：聚焦离子束FIB在芯片中的应用微纳加工技术微刀制备1.引言聚焦离子束( FIB) 技术的快速发展和实用化要归功于液态金属离子源的开发。

1970 年代初期美国Argonne 国家实验室的V.E.Krohn 和G..R.Ringo、英国Cluham 实验室的R.Clampitt 和美国Oregon 研究中心的J.Orloff 和L.W.Swanson 等人先后开发了不同类型的液态金属离子源, 并尝试应用于FIB 系统。

1978 年美国加州休斯研究所的R.L.Seliger 等人建立了世界上第一台Ga+ 液态金属离子源的FIB 加工系统, 开创了FIB 实用化的先河。

该系统的离子束斑直径为100 nm, 束流密度1.5 A/cm2, 束亮度达到3.3×106 A/cm2·sr。

到1980 年代和1990 年代, 在机理研究、装备研制和应用技术研究方面, FIB 技术都取得了长足进步,不同用途、多种结构的商品型FIB 系统批量投入市场, 配备到各类研究实验室, 一部分也进入半导体集成电路制造厂。

聚焦离子束技术在微电子行业的广泛应用, 大大提高了微电子工业上材料、工艺、器件分析及修补的精度和速度, 目前已经成为电子技术领域必不可少的关键技术之一。

2. FIB系统的工作原理FIB 技术是利用静电透镜将离子束聚焦成极小尺寸的显微切割技术，目前商用FIB系统的粒子束是从液态金属离子源中引出。

由于Ga元素具有低熔点、低蒸汽压以及良好的抗氧化力，因而液态金属离子源中的金属材料多为Ga.3.FIB 技术的在芯片设计及加工过程中的应用1.）IC 芯片电路修改用FIB 对芯片电路进行物理修改可使芯片设计者对芯片问题处作针对性的测试,以便更快更准确的验证设计方案。

聚焦离子束加工
聚焦离子束加工是一种高精度、高效率的加工技术，它利用离子束的高能量和高速度，对材料表面进行加工和改性。

这种技术在微电子、光电子、生物医学、材料科学等领域都有广泛的应用。

聚焦离子束加工的原理是利用离子束的高能量和高速度，将离子束聚焦到非常小的区域，从而对材料表面进行加工和改性。

离子束加工可以实现高精度、高效率的加工，可以在微米甚至纳米级别上进行加工，同时还可以实现非常复杂的加工形状。

聚焦离子束加工的优点是非常明显的。

首先，它可以实现高精度的加工，可以在微米甚至纳米级别上进行加工，从而可以实现非常复杂的加工形状。

其次，它可以实现高效率的加工，可以在短时间内完成大量的加工任务。

最后，它可以实现非常高的加工质量，可以保证加工表面的光洁度和平整度。

聚焦离子束加工的应用非常广泛。

在微电子领域，它可以用于制造微处理器、存储器、传感器等微型电子元件。

在光电子领域，它可以用于制造光纤、光学器件、激光器等光电子元件。

在生物医学领域，它可以用于制造人工关节、人工心脏、人工血管等医疗器械。

在材料科学领域，它可以用于制造高强度、高硬度、高耐磨性的材料。

聚焦离子束加工是一种非常重要的加工技术，它可以实现高精度、
高效率、高质量的加工，可以应用于微电子、光电子、生物医学、材料科学等领域。

随着科技的不断发展，聚焦离子束加工技术将会得到更广泛的应用和发展。

聚焦离子束加工技术随着科技的不断进步，离子束加工技术也逐渐受到了广泛的关注和应用。

离子束加工技术是一种利用加速和聚焦的离子束在物体表面刻蚀和磨削的技术，可用于制备微纳器件、蚀刻厚膜、雾化喷涂等领域。

离子束加工技术的原理是将离子束成键能较高的介质中加速，然后在特定条件下高度聚焦，使得离子束具有足够的能量和动量来刻蚀物体表面。

其主要过程包括：离子束发生电离、加速、聚焦、入射到工件上和与工件相互作用的过程。

与传统的加工方法相比，离子束加工技术可以实现高精度、高效率、高质量和可重复性的特点，这些特点使它在微纳器件和精密加工领域中具有很高的应用价值。

离子束加工技术主要分为两类：一种是离子束刻蚀技术，另一种是离子束镀膜技术。

离子束刻蚀技术是利用离子束对物体表面进行刻蚀的一种方法。

刻蚀过程通常通过将工件放在真空室中，然后用离子束将表面物质击脱掉，从而形成所需的结构或器件。

该技术可以制备各种微型或纳米结构，如集成电路、传感器、芯片和微机械系统等。

其中，集成电路是离子束刻蚀技术的主要应用领域之一，可用于制造半导体材料中的电路和器件。

离子束镀膜技术则是通过离子束将金属离子沉积于物体表面，从而形成金属膜层。

该技术可用于制备各种功能薄膜，如光学膜、防腐蚀膜、导热膜和阻隔膜等。

其中，光学膜是离子束镀膜技术的主要应用领域之一，可用于制造各种光学器件，如衍射光栅、滤光片和半导体激光器等。

离子束加工技术的应用领域非常广泛，涉及到多个领域。

下面列举几个例子：(a)微电子学器件制造：可用于制造各种芯片、集成电路及其它微处理器。

(b)纳米和微米制造：可用于制造MEMS器件、纳米阵列和微雷达等。

(c)涂层技术：可用于制备各种金属和非金属涂层，如硬质涂层、防反射膜、光学膜、电极等。

(d)生物医学：可用于生物样品制备、组织工程、药物分离和分析等。

离子束加工技术的未来发展前景广阔。

如今，随着科学技术水平的提高，离子束加工技术将会得到更广泛的应用。

聚焦离子束电子束微加工与成像系统技术指标一设备用途与功能：聚焦离子束电子束双束系统用于高质量定点双球差TEM样品制备；金属、半导体、电介质、多层膜结构等固体样品上制备微纳结构；化学和晶体结构三维形态分析；离子束刻蚀、离子束沉积、电子束沉积；可进行金属样品的沉积等功能。

二工作条件：1电压：230V(-6%,+10%)2环境温度：20°C(+/-4°C)3相对湿度：<80%RH4噪音：<50dBC5可持续运行6独立接地由厂家完成。

三技术规格1电子束核心指标*1.1高电压分辨率≤0.6nm@15kV（二次电子）；1.2低电压分辨率≤1.0nm@1kV（二次电子）；1.3在束重合点分辨率：≤0.6nm@15kV；≤2.5nm@1kV，边加工边观察的分辨率1.4背散射电子分辨率（BSE）：≤2nm@30kV；2电子束其他性能指标*2.1肖特基热场发射电子枪（质保≥3年）2.2加速电压：0.5-30kV2.3电子着陆能量范围：20eV–30keV；2.4电子束束流：0.8pA-100nA，1pA以下可以成像观察，透镜控制束流值，连续可调2.5自动加热式物镜光阑，可确保清洁和无接触式自动更换光阑孔3离子束系统3.1Ga离子源3.2离子束电压：0.5-30kV*3.3Ga离子束分辨率≤2.5nm@30kV3.4Ga离子束流强度：0.1pA–65nA。

3.5离子源寿命≥1000小时3.6配备15孔光阑，自动加热式光阑可确保清洁和无接触式更换光阑孔3.7离子束视场≥0.9mm@8kV或≥1mm@30kV4样品室4.1大样品仓，仓门内宽≥350mm；4.2具有≥17个附件/探测器接口；*4.3样品室集成一体化等离子清洗仪可清洗样品仓以及样品表面污染4.4快速样品交换仓，用于快速样品传输，抽真空时间≤2min5常规样品台5.1五轴样品台XYZRT；X、Y方向移动范围≥100mm；Z范围65mm 5.2样品台倾斜范围：-15°至+90°，连续旋转尺寸n*360°5.3配置减速样品台，减少对样品损伤，增加表面信息5.4最大样品直径≥150mm，最大样品高度≥50mm6原位冷冻样品台6.1用于束流敏感的软材料样品制备6.2温度范围：-190℃至+5℃6.3温度稳定性优于±1℃7原位加热台7.1最高温度≥1000℃，升温时间≤500ms7.2高温下电镜分辨率：690nm HFW@1kv1000℃，样品台移动无限制7.3兼容所有探测器、纳米机械手、气体注入、EDS、EBSD7.4保证高温下1000℃以上仍然可以完成高质量EDS/EBSD分析8辅助气体注入系统：8.1不少于5个独立气体注入单元，用于增强刻蚀和沉积8.2可进行Pt的沉积8.3镜筒内探测器保护阀；8.4单支气体气瓶容量不小于1.5cm38.5气瓶加热温度范围30-80°C9真空系统9.1完全无油真空系统，减少污染；9.2由机械干泵、磁悬浮涡轮分子泵和离子泵构成；9.3样品室真空度可以达到2.6*10-6mba级（24h内）；9.4打开舱门更换样品，真空度五分钟内可达到测试样品要求10探测器10.1样品室二次电子探测器10.2镜筒内双功能探测器:同时具有二次电子SE模式和背散射电子BSE模式10.3样品室红外CCD相机，样品舱防触碰装置10.4样品导航光学显微镜探测器11纳米机械手11.1同厂家集成纳米机械手，电镜观察和机械手控制由同一电脑同一软件完成，可边操纵边观察；11.2XYZR全自动纳米机械手11.3机械手步长：最小步长≤50nm，旋转角度≤0.1°12FIB功能*12.1自动快速的制备TEM样品，包括自动提取和自动减薄功能。

聚焦离子束的应用离子束技术（Ion Beam Technology）作为一种新兴的纳米加工技术，已经在众多领域得到了广泛的应用。

离子束的应用范围广泛，涵盖了材料科学、制造业、医学、生物科学等多个领域。

本文将聚焦离子束的应用，从材料加工、纳米加工、表面改性、医学应用等方面介绍离子束技术的重要性和指导意义。

首先，离子束技术在材料加工领域具有重要的应用价值。

离子束可以对材料进行高精度的切割、打孔和雕刻，为制造业提供了高效、准确的加工手段。

通过控制离子束的能量和束流密度，可以实现对不同材料的定向刻蚀，完成复杂结构的加工。

离子束准直性好、空间分辨率高，可用于微纳加工，制作纳米器件和纳米结构，对于电子器件、光电子器件、磁性材料等领域的发展起到了重要推动作用。

其次，离子束技术还可以用于表面改性。

通过控制离子束的剂量和参数，可以对材料表面进行改性处理，提高材料的性能和使用寿命。

离子束可以引入不同元素离子，并改变材料的化学成分和晶体结构，实现硬化、氮化、硅化等功能。

此外，离子束还可以通过形成表面改性层，提高材料的耐磨、耐腐蚀、导热性等性能，广泛应用于航空航天、汽车制造、电子封装等行业。

离子束技术在医学领域的应用也值得关注。

离子束可以精确地瞄准肿瘤细胞，在肿瘤治疗中发挥重要作用。

与传统的放疗方法相比，离子束的优势在于其辐射能量在组织内分布更加均匀，在治疗过程中对健康组织的伤害更小，因此被广泛应用于肿瘤放疗。

此外，离子束还可以用于生物体中的基因传递和细胞修复，有望在生物医学研究和治疗方面展现出更多的应用潜力。

综上所述，离子束技术作为一种全面、精确的纳米加工技术，在材料加工、表面改性和医学应用等领域具有重要的应用价值。

随着科技的不断发展，离子束技术将不断创新和完善，更多的应用领域将被开拓。

因此，我们应该关注离子束技术的研究与应用，探索其更广阔的发展前景，为推动相关领域的发展做出贡献。

基于聚焦离子束注入的微纳加工技术研究徐宗伟;房丰洲;张少婧;陈耘辉【期刊名称】《电子显微学报》【年(卷),期】2009(028)001【摘要】提出了聚焦离子束注入(focused ion beam implantation,FIBI)和聚焦离子束XeF2气体辅助刻蚀(gas assistedetching,GAE)相结合的微纳加工技术.通过扫描电镜观察FIBI横截面研究了聚焦离子束加工参数与离子注入深度的关系.当镓离子剂量大于1.4×1017ion/cm2时,聚焦离子束注入层中观察到均匀分布、直径10～15nm的纳米颗粒层.以此作为XeF2气体反应的掩膜,利用聚焦离子束XeF2气体辅助刻蚀(FIB-GAE)技术实现了多种微纳米级结构和器件加工,如纳米光栅、纳米电极和微正弦结构等.结果表明该方法灵活高效,很有发展前途.【总页数】6页(P62-67)【作者】徐宗伟;房丰洲;张少婧;陈耘辉【作者单位】天津大学精密测试技术及仪器国家重点实验室天津市微纳制造技术工程中心,天津300072;天津微纳制造技术有限公司,天津300457;天津大学精密测试技术及仪器国家重点实验室天津市微纳制造技术工程中心,天津300072;天津微纳制造技术有限公司,天津300457;天津大学精密测试技术及仪器国家重点实验室天津市微纳制造技术工程中心,天津300072;天津大学精密测试技术及仪器国家重点实验室天津市微纳制造技术工程中心,天津300072【正文语种】中文【中图分类】TH73;TH74;O59【相关文献】1.离子束注入前甘草种子处理技术研究 [J], 张祥胜;王瑞斌;熊涛2.聚焦离子束致形变微纳加工研究进展 [J], 毛逸飞;吴文刚;徐军3.大口径光学元件微纳加工与检测技术研究与应用 [J], 郭隐彪;王振忠;彭云峰;杨炜;毕果4.基于微纳加工技术的生物传感器研究进展 [J], 李杜娟;陈慧旖;刘超然;樊凯;王高峰5.聚焦离子束微纳加工的溅射刻蚀工艺模型研究 [J], 李源;幸研;仇晓黎因版权原因，仅展示原文概要，查看原文内容请购买。

讲习班总结7月11日（周二）1.聚焦离子束技术（FIB）定义：将离子束聚焦到亚微米甚至纳米量级，通过偏转系统和加速系统控制离子束扫描运动，实现微纳米图形的检测分析和微纳米结构的无掩模加工。

离子源：液态金属镓应用：掩模板修复、电路修正、失效分析、透射电子显微镜样品制备、三维结构直写等方面。

基本组成：离子源、电子透镜、扫描电极、二次粒子探测器、多轴多向移动的样品台、真空系统。

聚焦离子束与SEM一样，通过偏转系统控制离子束在样品表面进行光栅式扫描，同时由信号探测器接受被激发出来的二次电子或二次离子等信号，从而得到样品表面的形貌图像。

FIB激发的二次电子信号强度除了与表面形貌有关外，还因样品的晶体取向、原子质量有明显的不同。

FIB获得的图像SEM获得的表面形貌包含的信息更为丰富。

FIB可以分析薄膜材料每层厚度，也可以用作成分分析。

FIB+EDS可以做三维成分分析。

刻蚀和切割是聚焦离子束技术最主要的功能。

FIB通过偏转系统控制离子束的扫描路径与扫描区域，从而按照设定的图案刻蚀出设计的结构。

在刻蚀过程中，溅射溢出的颗粒大部分被真空泵抽走，但有部分会掉落在被刻蚀区域附近，这一过程成为再沉积。

再沉积会对临近的结构形成填埋，因此在刻蚀多个相邻的结构时，通常采用并行的模式，以减小再沉积的影响。

在实际应用聚焦离子束加工制作微纳米结构时，由于FIB本身的特征及被加工材料的原因，最终加工制作出的结构有时会产生缺陷，这些缺陷主要包括：倾斜侧壁在聚焦的束斑内，离子呈现出高斯分布特征，越靠近束斑中心，离子的相对数量越大。

如果离子束按单个像素点刻蚀轰击样品，将形成锥形截面轮廓的孔洞。

随着刻蚀深度的增加，截面的锥度将逐渐减小直至饱和。

因材料及其晶体取向不同，截面通常会有1.5~4°的锥度。

要想得到与样品表面完全垂直的截面，通常采用将样品人为倾斜特定的角度，以弥补截面与离子束入射角度之间的偏差。

另外，还可以采用侧向入射的方式进行切割，通过定义刻蚀图案来控制截面与表面的角度，灵活地加工出形状更加复杂的三维微纳米结构。
