如何着手制作一个机器人小车--给初学者【下】[三]控制器部分适合机器人的控制芯片有很多：单片机、DSP、甚至我们计算机上所用的CPU，都可以。
不过我们这里主要介绍的针对机器人小车的技术，所以把其他的先放一放，让我们把注意力放到物美价廉的单片机上来。
首先还是理论课，不要抱怨，我的信条是：不懂理论的开发者永远只能是一个拼装师。
单片机：单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。
概括的讲：一块芯片就成了一台计算机。
它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
小芯片有大智慧单片机是自动控制系统中应用非常广泛的控制芯片，现在就在我们身边的许多的电器中都有单片机的身影。
想自己动手制作机器人的话，相应的单片机知识是必不可少的。
系统的单片机知识我这里不想多说，想要对单片机系统有一个深入的理解，还是要找一本比较好的单片机教材一页一页的看下去，网上的任何“技巧”“快速入门”（包括本文）都只能算是水果、零食之类，闲暇无事时可以拿来开开胃，真正想要吃饱吃好，还是要用大饼卷馒头就着米饭吃才行。
我这里只提一些基础的入门概念，给真正的入门者起一点抛砖引玉的作用。
一块我们刚刚从商家手里拿到的单片机芯片，还是一块空白，什么也做不了。
如同一个刚出世的孩子，我们开发人员要做的，就是教会单片机处理各种各样的问题，给单片机配备上各种各样的扩展工具，使单片机可以将复杂的问题简单化，数字化。
单片机开发涉及两方面：硬件、软件。
单片机不同于其他电器，拿过插销直接插在电源上就可以使用，一块空白的单片机想要使用，还需要一些其他的电路来支持。
一般来说，最基本的电路就是单片机最小系统：所谓的单片机最小系统就是指可以让单片机工作起来的最基本的电路，在所有的单片机系统中，你都可以找到类似的电路。
至于它的原理，我这里就不累述了，找本书看去吧。
我再介绍一些做机器人需要的扩展电路：程序下载电路：单片机最终需要程序来控制，一般都是在PC上编写好程序，通过下载线来下载到单片机中执行。
机器人智能小车制作与编程
一、智能小车的制作
1、准备材料：电机、智能小车及其相关的板、轮子、电池、杜邦线、螺丝刀、钳子、电钻、活动榫头、把手以及其他相关材料。
2、连接电机与电池：将电机与电池连接起来，用杜邦线将正极引脚
连接到电机的正极，负极引脚连接到电机的负极，确保电池与电机之间的
稳定连接和电路的正确性。
3、安装电机：将电机安装在智能小车的底盘上，使用螺丝刀将电机
固定在底盘上，确保电机的稳定性和牢固性。
4、连接轮子：将轮子连接到电机上，将活动榫头连接到轮子上，再
将把手连接到活动榫头上，以保证轮子与电机之间的稳定连接。
5、安装智能小车板：将智能小车板安装在轮子上，使用螺丝刀将其
固定在轮子上，以保证智能小车板的稳定性和牢固性。
二、智能小车的编程
2、配置参数：将智能小车的电机、电池、摄像头等硬件连接到计算
机上，打开Arduino IDE软件，根据硬件的设置进行参数配置，确保硬件
参数的正确性。
3、编写代码：根据智能小车的功能，利用Arduino IDE进行软件编写，编写完成后，将代码上传到智能小车板上。
智能小车制作详细教程智能小车是一种具有自主导航和智能决策能力的机器人车辆。
它可以通过传感器感知周围环境，并根据程序进行自主控制，实现不同场景下的导航、避障和定位等功能。
下面将为你介绍如何制作一辆智能小车的详细教程。
首先，我们需要准备以下材料和设备：1. 一个底盘，它可以是一个具有轮子的坚固平台，也可以是一个注重设计的小车模型。
2. 两个直流电机，用于驱动车辆的轮子。
3. 一个电源，例如锂电池，用于给电机和电子设备供电。
4. 一个主控制器，如Arduino板或Raspberry Pi，用于处理传感器数据和执行控制程序。
5. 一套传感器，例如超声波传感器、红外线传感器和摄像头，用于感知周围环境。
6. 一些导线、电路板和螺丝等连接和固定材料。
7. 一个电脑，用于程序开发和调试。
接下来，我们可以开始制作智能小车：1. 首先，将直流电机连接到主控制器上，确保它们可以通过电源进行驱动。
2. 通过编程，编写一个基本的控制程序，使电机可以运行并控制车辆的前进、后退、左转和右转等行为。
3. 安装传感器模块，例如超声波传感器或红外线传感器，用于检测障碍物和测量距离。
4. 根据传感器的数据，更新控制程序，使车辆能够在遇到障碍物时自动停下或转向避开障碍物。
5. 如果需要进行定位和导航，可以添加一个GPS模块或采用视觉识别技术，例如使用摄像头检测道路标志或地标。
6. 调试程序并优化车辆的导航和控制性能。
7. 最后，将所有组件和电子设备固定在底盘上，确保它们牢固可靠。
通过以上步骤，我们可以制作出一辆基本的智能小车。
当然，实际制作中可能会遇到一些困难和挑战，需要更深入的知识和技能来解决。
不过，这个简单的教程可以为初学者提供一个入门指南，让他们了解智能小车制作的基本流程和方法。
希望这个教程对你有所帮助！。
手把手教做智能小车我们学习完51单片机入门之后，一定要多做一些有意思的小制作，才能将单片机知识理解的更加深刻，而智能小车不失为一个不错的选择，今天将全程介绍智能小车的制作过程。
一般而言，常见的智能小车分为：蓝牙遥控、超声波避障、光电寻迹等。
这次主要介绍蓝牙遥控和超声波避障。
1.蓝牙遥控小车1.1功能要求使用手机串口软件和小车上的蓝牙芯片进行通信，控制小车转向、前进、后退、停止、启动等。
1.2元器件准备STC89C52单片机一片（其他型号的51同样可以，注意要有配套的下载器或者开发板，下载程序比较方便）；L298N驱动模块两个；亚克力板车架一个（淘宝有卖，配有电机、轮胎）；蓝牙模块一个（型号HC06）；电池盒、电池（建议两节18650电池）；杜邦线若干；上述所有的原材料淘宝均有卖，请自行选购。
1.3小车拼装购买齐备上述原材料之后，可以查看卖家提供的说明或者相应芯片的Datasheet，并使用杜邦线将各部分电路连接起来。
既然选择学习单片机和电子制作，就要有一定的探索精神和钻研精神，小车拼装过程比较简单，就不再一一赘述，拼装完如下：这是我几年之前做的，比较简陋，刚开始使用的是四节小电池，动力不够强劲，后来改成两节18650就跑的飞起。
1.4程序设计部分小车的基本功能要求有了，主体也实现了，接下来当然是程序设计了。
下面以STC89C52单片机为例，以KEIL2为开发软件，程序如下，比较简单，自行理解：#includesbit IN1=P1^0;sbitIN2=P1^1;sbit IN3=P1^2;sbit IN4=P1^3;sbit IN5=P1^4;sbit IN6=P1^5;sbit IN7=P1^6;sbit IN8=P1^7;#define left_go {IN1=1,IN2=0,IN3=1,IN4=0;}//P1:0-3控制左边#defineleft_back {IN1=0,IN2=1,IN3=0,IN4=1;}#define left_stop {IN1=0,IN2=0,IN3=0,IN4=0;}#define right_go{IN5=1,IN6=0,IN7=1,IN8=0;}//P1：4-7控制右边#define right_back {IN5=0,IN6=1,IN7=0,IN8=1;}#define right_stop {IN5=0,IN6=0,IN7=0,IN8=0;}#define uchar unsignedchar#define uint unsigned intvoid run();void backrun();void leftrun();void rightrun();void stoprun();void delay(uchar time);void init();uchar flag,com;void main(){ init(); while(1) { if(flag==1) { switch(com) { case 1: run(); break; case 2: backrun(); break; case 3: leftrun(); break; case 4: rightrun(); break; case 5: stoprun(); break; default: break; } }RI=1; }}void init(){ TMOD=0x20; TH1=0xfd; TL1=0xfd;TR1=1; REN=1; SM0=0; SM1=1; EA=1; ES=1;flag=0;}void run(){ left_go; right_go;}voidbackrun(){ left_back; right_back;}void leftrun(){ left_back; right_go;}void rightrun(){ left_go; right_back;}voidstoprun(){ left_stop; right_stop;}void ser() interrupt 4{ RI=0; com=SBUF; flag=1;} 几年前初学单片机写的C51程序，献丑了！1.5 完成至此，蓝牙小车就初步完成，在网上找一个串口软件，连上小车上的蓝牙芯片，就可以实现相应的功能。

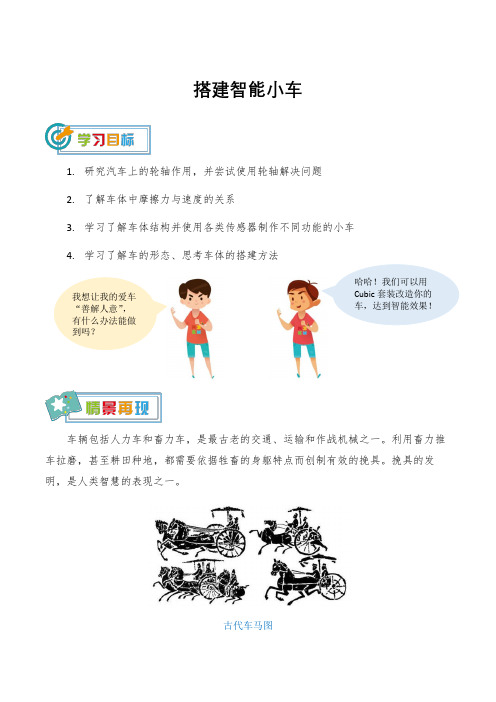

搭建智能小车1. 研究汽车上的轮轴作用，并尝试使用轮轴解决问题2. 了解车体中摩擦力与速度的关系3. 学习了解车体结构并使用各类传感器制作不同功能的小车4. 学习了解车的形态、思考车体的搭建方法车辆包括人力车和畜力车，是最古老的交通、运输和作战机械之一。
利用畜力推车拉磨，甚至耕田种地，都需要依据牲畜的身躯特点而创制有效的挽具。
挽具的发明，是人类智慧的表现之一。
古代车马图我想让我的爱车“善解人意”，有什么办法能做到吗？受到滚动圆木，或纺轮、陶轮和玉质圆形物滚动的启发，在公元前2000年，中国就出现了原始的车。
早期车轮称为「辁quán」，即无辐条的圆木板。
此后直到战国时期，马车的形制基本相同。
秦始皇陵出土的铜车马不仅对不同构件采用不同铜、锡比例的青铜合金，而且构件的焊接形式多样化，并在车轱辘其间涂抹油脂，既保证坚固耐用，又能减少摩擦阻力和加快车速。
润滑油脂的应用，应是由古代中国人最早发现的。
造车是先秦一个大型的工程技术部门。
《考工记》中「轮人」、「舆yú人」和「辀zhōu人」，是迄今尚存较完整叙述制车技艺的三篇文字，它们记载了从西周到春秋战国之际一系列造车的技术规范与检测标准，充满工程工艺学、材料力学和应用物理学的内容。
智能小车作为现代的新发明，是以后的发展方向，它可以按照预先设定的模式在一个环境里自动的运作、不需要人为的管理，可应用于科学勘探等等的用途。
智能小车能够实时显示时间、速度、里程，具有自动寻迹、寻光、避障等等功能，可程控行驶速度、准确定位停车，远程传输图像等功能。
本课题就专为智能小车设计，来一起看看车世界的智能是什么样吧！设计并搭建：I.这辆车有四只轮胎，一个发动机II.赛车要求具备流线型车体和较低的底盘III.安装电机、主控及所需传感器注意：孩子们对小车有很多自己的想法并充满了想象，但是一定注意器材使用的合理性，用有限的物料解决问题。
建构（construct）将两个电机按图所示与一根9孔直条洞梁相连并用4根蓝色三节销将之固定在一边加一根11孔直条洞梁，并用两根黑两节销固定连接制作车体的车轮，将3M带帽十字轴插入轮毂gū内，然后套上轮胎，加入厚轴套将之固定制作车的车体：将两根圈梁用7孔直条洞梁相连接，插入两根蓝三节销固定在车体两圈梁连接处加入两根黑两节销连接一根7孔直条洞梁，并用两根黑两节销连接随后加入I形洞梁架将之固定加入万向轮作为车子的转向轮最后一步：加入主控加入传感器，使作品可通过Arduino编程独立运行试试让下车从斜面上开下来后,走一段很小距离后,再冲上另一个斜面,看看它能不能再冲到原来的那个斜面的高度了呢?不能了，因为能量已经逐步消耗掉了。
智能小车程序（完整）智能小车程序－－－－－－－－－超长完整版－－－－－－－－－#include "reg52.h"#define det_Dist 2.55 //单个脉冲对应的小车行走距离，其值为车轮周长/4#define RD 9 //小车对角轴长度#define PI 3.1415926#define ANG_90 90#define ANG_90_T 102#define ANG_180 189/*============================全局变量定义区============================*/sbit P10=P1^0; //控制继电器的开闭sbit P11=P1^1; //控制金属接近开关sbit P12=P1^2; //控制颜色传感器的开闭sbit P07=P0^7; //控制声光信号的开启sbit P26=P2^6; //接收颜色传感器的信号，白为0，黑为1sbit P24=P2^4; //左sbit P25=P2^5; //右接收左右光传感器的信号，有光为0unsigned char mType=0; //设置运动的方式，0 向前1 向左2 向后3 向右unsigned char Direction=0; //小车的即时朝向0 朝上1 朝左2 朝下3 朝右unsigned sX=50; unsigned char sY=0; //小车的相对右下角的坐标CM（sX,sY）unsigned char StartTask=0; //获得铁片后开始执行返回卸货任务，StartTask置一unsigned char Inter_EX0=0; // 完成一个完整的任务期间只能有一次外部中断// Inter_EX0记录外部中断0的中断状态// 0 动作最近的前一次未中断过，// 1 动作最近的前一次中断过unsigned char cntIorn=0; //铁片数unsigned char bkAim=2; //回程目的地，0为A仓库，1为B仓库，2为停车场，//(在MAIN中接受铁片颜色判断传感器的信号来赋值)unsigned char Light_Flag=0;//进入光引导区的标志(1)unsigned int cntTime_5Min=0;//时间周期数,用于T0 精确定时unsigned int cntTime_Plues=0; //霍尔开关产生的脉冲数/*============================全局变量定义区============================*//*------------------------------------------------*//*-----------------通用延迟程序-------------------*//*------------------------------------------------*/void delay(unsigned int time) // time*0.5ms延时{unsigned int i,j;for(j=0;j<time;j++)< p="">{for(i=0;i<60;i++){;}}}/*-----------------------------------------------*//*-------------------显示控制模块----------------*//*-----------------------------------------------*//*数码管显示，显示铁片的数目(设接在P0，共阴)*/void Display(unsigned char n){charNumb[12]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x37,0x77}; P0=Numb[n];}/*-----------------------------------------------*//*-------------------传感器模块------------------*//*-----------------------------------------------*//*光源检测程序: *//*用于纠正小车运行路线的正确性*/unsigned char LightSeek(){ void Display(unsigned char);bit l,r;l=P24;r=P25;if(l==0&&r==1){//Display(1);return (3); //偏左,向右开}if(r==0&&l==1){//Display(3);return(1); //偏右,向左开}if((l==1&&r==1)||(l==0&&r==0)){//Display(9);return(0); //没有偏离,前进}}/*铁片检测程序: *//*判断铁片的颜色，设定bkAim,0为A仓库，1为B仓库，2为停车场*/ void IornColor(){delay(4000);bkAim=(int)(P26);Display((int)(P26)+2);}/*-----------------------------------------------*//*------------------运动控制模块-----------------*//*-----------------------------------------------*//*====基本动作层:完成基本运动动作的程序集====*/ /*运动调整程序: *//*对小车的运动进行微调*/void ctrMotor_Adjust(unsigned char t){if(t==0){P2=P2&240|11; //用来解决两电机不对称的问题delay(6);}if(t==3){delay(1);}if(t==1){P2=(P2&245);delay(1); //向右走}P2=((P2&240)|15);delay(10);}/*直走程序: *//*控制小车运动距离,dist为运动距离(cm),type为运动方式(0 2)*/ /*只改变小车sX 和sY的值而不改变Direction的值. */ void ctrMotor_Dist(float dist,unsigned char type) {unsigned char t=0;mType=type;P2=((P2&240)|15);cntTime_Plues=(int)(dist/det_Dist);while(cntTime_Plues){if(Inter_EX0==1&&StartTask==0){cntTime_Plues=0;break;}if(Light_Flag==1) t=LightSeek();if(type==0) //向前走{P2=P2&249;delay(40);ctrMotor_Adjust(t);}if(type==2) //向后退{P2=P2&246;delay(50);ctrMotor_Adjust(t);}if(mType==2) delay(60);//刹车制动0.5mselse delay(75);}}/*拐弯程序: *//*控制小车运动角度,type为运动方式（1 3）*//*只改变小车Direction的值而不改变sX 和sY的值*/void ctrMotor_Ang(unsigned char ang,unsigned char type,unsigned char dir) {unsigned char i=0;mType=type;P2=((P2&240)|15);cntTime_Plues=(int)((PI*RD*90/(180*det_Dist)*1.2)*ang/90);while(cntTime_Plues){if(Inter_EX0==1&&StartTask==0){cntTime_Plues=0;break;}if(type==1) //向左走{P2=P2&250;delay(100);ctrMotor_Adjust(0);}if(type==3) //向右走{P2=P2&245;delay(100);ctrMotor_Adjust(0);}P2=((P2&240)|15);delay(50);//刹车制动0.5ms}if(!(Inter_EX0==1&&StartTask==0)){Direction=dir;}}/*====基本路线层:描述小车基本运动路线的程序集====*//*当小车到达仓库或停车场时，放下铁片或停车(0，1为仓库，2为停车场)*/void rchPlace(){unsigned int time,b,s,g;time=(int)(cntTime_5Min*0.065535);//只有一个数码管时，轮流显示全过程秒数个十百b=time%100;s=(time-b*100)%100;g=(time-b*100-s*10)%10;if(bkAim==2){//到达停车场了，停车EA=0;P2=((P2&240)|15);while(1){Display(10); //Ndelay(2000);Display(cntIorn);delay(2000);Display(11);//Adelay(2000);Display(b);delay(2000);Display(s);delay(2000);Display(g);delay(2000);}}else{if(Inter_EX0==1&&StartTask==1)P10=0; //到达仓库，卸下铁片}}/*无任务模式: *//*设置小车的固定运动路线,未发现铁片时的运动路线*/void BasicRoute(){ //Light_Flag=1;ctrMotor_Dist(153,0);//Light_Flag=0;ctrMotor_Ang(ANG_90,1,1);ctrMotor_Dist(100-sX,0);ctrMotor_Dist(125,2);ctrMotor_Dist(73,0);ctrMotor_Ang(ANG_90,1,2);//Light_Flag=1;ctrMotor_Dist(153,0);//Light_Flag=0;ctrMotor_Ang(ANG_180,1,0);rchPlace();}/*任务模式: *//*设置小车的发现铁片后的运动路线*/void TaskRoute(){//基本运行路线表,记载拐弯0 向前1 左拐2 向后3 右拐，正读去A区;反读去B区StartTask=1;ctrMotor_Ang(ANG_90_T,1,2);if(bkAim==1) //仓库A{ctrMotor_Dist(10,0);P2=((P2&240)|15);delay(60);ctrMotor_Ang(ANG_90_T,1,3);ctrMotor_Dist(100-sX,2);ctrMotor_Ang(ANG_90_T,1,2);Light_Flag=1;ctrMotor_Dist(153,2);Light_Flag=0;// ctrMotor_Ang(208,1,0);}else if(bkAim==0) //仓库B{ctrMotor_Dist(10,0);P2=((P2&240)|15);delay(60);ctrMotor_Ang(ANG_90_T,1,3);ctrMotor_Dist(100-sX,0);ctrMotor_Ang(ANG_90_T,1,0);Light_Flag=1;ctrMotor_Dist(153,2);Light_Flag=0;//ctrMotor_Ang(208,1,0);}delay(5000);rchPlace();}/*---------------------------------------------*//*-------------------主程序段------------------*/ /*---------------------------------------------*/void main(){delay(4000);P2=0xff; //初始化端口P07=0;P1=0;TMOD=0x01; //初始化定时器0/1 及其中断TL0=0;TH0=0;TR0=1;ET0=1;ET1=1;IT0=1; //初始化外部中断EX0=1;IT1=1;EX1=1;EA=1;P11=1;while(1){Display(cntIorn);bkAim=2;BasicRoute();if(Inter_EX0==1){TaskRoute();//按获得铁片后的路线运动IE0=0;EX0=1;}Inter_EX0=0;}}/*----------------------------------------------------*//*----------------------中断程序段--------------------*//*----------------------------------------------------*//*定时器0中断程序: *//*当时间过了5分钟，则就地停车并进入休眠状态*/ void tmOver(void) interrupt 1{cntTime_5Min++;TL0=0;TH0=0;if(cntTime_5Min>=4520){Display(5);P2=((P2&240)|15);EA=0; //停车程序P07=1;delay(4000);PCON=0X00;while(1);}/*外部中断0中断程序: *//*发现铁片，发出声光信号并将铁片吸起，发光二极管和蜂鸣器*//*并联在一起（设接在P07）. 0为A仓库，1为B仓库，2为停车场*/ void fndIorn(void) interrupt 0{unsigned char i;P10=1;P2=((P2&240)|15); //停车P07=1;delay(1000);//刹车制动0.5msP07=0;Inter_EX0=1;cntIorn++;Display(cntIorn);for(i=0;i<40;i++){P2=P2&249;delay(2);P2=((P2&240)|15);delay(2);}P2=P2&249;delay(100);P2=((P2&240)|15); //停车IornColor(); //判断铁片黑白,设置bkAimfor(i=0;i<95;i++){P2=P2&249;delay(3);P2=((P2&240)|15);delay(2);}P2=((P2&240)|15); //停车delay(4000); //把铁片吸起来EX0=0;}/*外部中断1中断程序: *//*对霍尔开关的脉冲记数,对小车的位置进行记录，以便对小车进行定位*/ void stpMove(void) interrupt 2{cntTime_Plues--;if(Direction==0) //向上{if(mType==0) sY+=det_Dist;else if(mType==2)sY-=det_Dist;}else if(Direction==1) //向左{if(mType==0) sX+=det_Dist;else if(mType==2)sX-=det_Dist;}else if(Direction==2) //向下{if(mType==0) sY-=det_Dist;else if(mType==2)sY+=det_Dist;}else if(Direction==3) //向右{if(mType==0) sX-=det_Dist; else if(mType==2)sX+=det_Dist;}</time;j++)<>。
四年级科学动力小车制作制作小车是一项很有趣的科学活动，可以帮助学生了解动力和机械原理。
下面是一些制作小车的基本步骤：1.准备材料：你需要准备一些基本的材料，包括小车底盘、电机、轮子、轴承、轮毂和一些塑料板。
-小车底盘：底盘是小车的基础，用于承载其他部件。
你可以使用塑料板或者木板制作小车底盘。
-电机：电机是小车的动力来源，它能够带动小车移动。
你可以使用小型直流电机，也可以使用步进电机。
-轮子：轮子是小车的移动部分，用于带动小车前进。
你可以使用橡胶轮子或者塑料轮子。
-轴承：轴承是用于固定轮子的部件，能够帮助轮子转动。
-轮毂：轮毂是轮子的外壳，用于固定轮子。
-塑料板：塑料板是制作小车的重要材料，你可以使用它来制作小车的底盘、车身和其他部件。
2.设计小车的外形：你可以使用纸和笔设计小车的外形，并制作出模型。
这样你就可以清楚地了解小车的各个部分如何拼接在一起。
3.拼装小车底盘：使用塑料板拼装出小车的底盘。
记得把轮子、轴承和电机也装上。
首先，使用钻孔机在塑料板上钻孔，以便把电机和轮子固定在底盘上。
然后，使用螺丝刀将电机固定在底盘上。
接着，使用轮毂和轴承固定轮子。
你可以使用螺丝将轮毂和轴承固定在底盘上。
4.连接电机：将电机连接到电池盒上，并使用电线将电池盒和电机连接起来。
首先，使用电线将电池盒和电机连接起来。
注意，电池盒和电机之间需要使用双色线，红色表示正极，黑色表示负极。
然后，使用电线将电池盒和电机连接起来。
注意，电池盒和电机之间需要使用双色线，红色表示正极，黑色表示负极。
5.测试小车：将小车放在地面上，打开电源，看看小车是否能够移动。
如果出现问题，你可以调整电机的连接或更换电池。
这就是制作小车的基本步骤。
希望这些信息能帮助你。
祝你制作小车愉快！。
