室内设计制图要求及规范

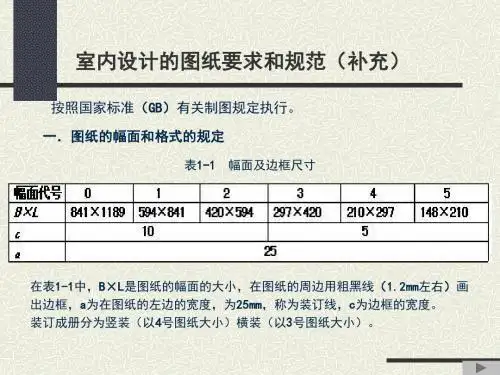

我国现行建筑制图规定主要有《房屋建筑制图统一标准》（GB/T 50001-2019）、《建筑制图标准》（GB/T50104-2019）。
三、室内设计制图标准
图纸排序 建筑装饰装修施工图编排顺序一般为：封面、图纸目录、设计说明、
建筑装饰装修设计图。 如涉及到核算、给排水、采暖通风、电器等专业内容，还应附有相应
三、室内设计制图标准
说明
正确
错误
尺寸线倾斜时数字的方向应便于阅 读，尽量避免在斜线范围内注写
同一张图纸内的尺寸数字应大小一 致
在材料图例中写数字出，材料图例 应避免和数字重合，
当尺寸界限较窄时，尺寸数字可注 在尺寸界限外侧或上下错开，或引 出线。
三、室内设计制图标准
尺寸标注简化画法
三、室内设计制图标准
符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。 室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总
尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
尺寸标注
三、室内设计制图标准
室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总 尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
所示。栏内应填写会签人员所代表的专业、姓名和日期。 一个会签栏不够 时，可增加一个，两个会签栏应并列，不需要会签的图纸可不设会签栏。
图例：材料
三、室内设计制图标准
图例：材料
三、室内设计制图标准
图例：材料
三、室内设计制图标准
图例：窗
三、室内设计制图标准
图例：窗
三、室内设计制图标准
图例：门
三、室内设计制图标准
三、室内设计制图标准
内容 • 制图标准总则 • 图纸编排顺序 • 图例、图线 • 字体、标注、比例、符号

室内设计施工图
2. 立面图的画法
立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标注粗度的 1.4倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘制，对材料和质 地的表现宜用细实线绘制。
3. 立面图的标注
纵向尺寸、横向尺寸和标高；材料的名称；详图索引符号；图名和比例等 。
室内设计施工图
室内设计施工图
1. 地面平面图的主要内容
地面平面图主要表示建筑的墙、柱、门、窗洞口的位置；地面的形 式、图案、材料、颜色；固定在地面的假山、水池等景观；固定于地面 的设施设备等。
室内设计施工图
2.地面平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线表示，固定设备的轮 廓线用中实线表示，地面分格线用细实线表示 。
室内设计施工图
2. 详图的画法
凡是剖到的建筑结构 和材料的断面轮廓线以粗 实线绘制，其余以细实线 绘制 。
3. 详图的标注
详细标注加工尺寸、 材料名称以及工程做法。
选择=结果
汇报结束 谢谢观看！ 欢迎提出您的宝贵意见！
室内设计施工图
室内设计施工图
室内设计立面图
立面图与剖立面图的比较
立面图和剖立面图主要区别是：剖立面图中需画出被剖的侧墙及顶 部楼板和顶棚等，而立面图是直接绘制垂直界面的正投影图，画出侧墙 内表面，不必画侧墙及楼板等。
室内设计施工图
1. 立面图的主要内容
墙面、柱面的装修做法，包括材料、造型、尺寸等；表示门、窗及 窗帘的形式和尺寸；表示隔断、屏风等的外观和尺寸；表现墙面、柱面 上的灯具、挂件、壁画等装饰；表示山石、水体、绿化的做法形式等。
地面的表示方法
室内设计施工图
室内设计施工图
3.平面图的标注

设计部制图规定一：基本设置要求1．图框1．1图幅1.2标题栏图框已经制成标准图块。

2 比例3．字体3．1 字高a、图面字高应严格采用3.5、7mm(图幅里的图名)等2类字高，高宽比设定为0.7；b、汉字字高应不小于3.5mm，英文字符与数字高度应不小于2.5mm；c、设计说明部分采用3.5mm字高，尺寸标注采用2.5mm字高。

即模型字高为700mm,采用1:200比例，布局字高即为3.5mm, 模型字高为350mm,采用1:100比例，布局字高也为3.5mm。

3．2 字间距及行距字间距宜使用标准字间距，行间距宜采用1.5倍行距。

3．3 字体标准图内及说明的字体要求统一选用LLR（领路人，宋体），使用字体类型定为宋体。

二：图层管理根据图纸模板，管理图层三：图纸顺序1：图纸顺序如下：1 封面2图纸目录3 设计说明4 系统图5 平面图（附图例表）6 立面图（附图例表）7 节点图2：设计说明要点：用统一的设计说明四：管线敷设方式线路标注a-b(c×d)-e-fa:线路编号b:电缆或导线型号c:导线或芯线数d:导线截面积(mm2)e:敷设方式f:安装部位例：配电箱编号-回路编号-线缆型号-管材型号-敷设方式AL1-N1-WDZA YJY3*4-SC20(或线槽、桥架)-FC导线敷设方式的标注：导线敷设部位的标注：六：其他注意事项1：管子一般选用原则1〉室内一般选用JDG管、暗敷。

2〉室外一般选用PC或SC管。

优先采用PC。

3〉出户管一般选用RC管。

埋深-700mm。

出散水坡1000mm。

2：图纸中的文字一般同类型的说明或标注应一致。

大小应有设计原则。

3
2
1
（四）图纸具体要求
二、图纸规范要求
图纸幅面为A3大小（297×420），使用公司统一印制的标准A3图纸。
图 纸 名 称 常 用 比 例 可 用 比 例
平面图 天花平面图 电位图 1∶50 1∶100
设置
规范图电脑打印设置(参考)
1∶50、1∶60 打印 白：0.6 红：0.3 兰：0.03 1∶20、1∶30 打印 白：0.5 红：0.22 兰：0.03
规范图电脑打印设置(参考)
三． 数字、文字设置的规定 1．1∶50、1∶60打印（平面） ①图名：200 红线 ②房间名称：150 红线主要家俱、电器、 地面、天 花材料 ③说明及其它文字：80 兰线 ④尺寸数字：100 红线 ⑤比例：80 兰线 2．1∶20、1∶30打印（立面） ①图名：120 红线 ②索引文字：60 兰线
各种线型的运用：
（二）线型及宽度的规定
04
03
01
02
尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线，应以中粗线绘制，长度为2-3mm,并与尺寸线右方向成45º角；
尺寸线应与被注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直；
尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸数字如注写位置不够，可错开或引出注写；
03
（九）其他
三、常用图例及图标
规范图电脑打印设置(参考)
一． 线型颜色规定：整套图需有三种颜色（如：白、红、兰）不要太多颜色。（1∶50打印） 1.白（粗实线）墙体的轮廓线，整体剖切的表示（A ） 局部剖切的方向（ ）图名下的第一条横线。 2.红（中实线）主要家具的结构轮廓线，标注的数字，图名下面的第二条横线,房间名称 3.兰（细实线）地板、地砖及地面材料及地面、顶面的材料说 明的文字。家电、家俱内部的线条（除轮廓线外）尺寸界限、尺寸线、电位图中的控制关系线，物体中的填充线 、 标高符号、引出线、详图索引植物等装饰品 4.红（中虚线）拆除墙体 5.兰（细虚线）家俱图中不可见的隔板，门、窗的开启方式。
