机电设备电气控制技术基础 项目4

机电设备电气控制技术基础
项目7三相异步电动机制动控制线路的安 装与检修
知识链接
（一）电磁抱闸制动
1、电磁抱闸制动的结构 2、电磁抱闸制动控制线路
这种制动方法在起重机械上被广泛应用。可以起到准确 定位的作用，还可以防止意外断电，导致重物自行坠落。
机电设备电气控制技术基础

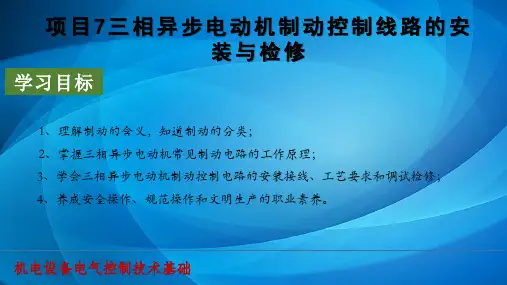

项目7三相异步电动机制动控制线路的安 装与检修
项目描述
当电动机断开电源以后，由于惯性的作用，电机不会马上停止转动，而需要 经过一定的时间才能慢慢停止下来。在实际生产中，有些设备则需要在断电 后迅速停止转动。
如：起重机的吊钩需要准确定位；
制动：就是在电动机原电源断开后，给电动机一个与原转动方向相反的转矩 使它能够迅速停转。制动的方法分为两类：机械制动和电气制动。
转子切割磁力线的速度就越大，产生的制动力矩就越大。
FU2
FR KM2
SB2
KM2
SB1
KM1 KT
KM2
KM1
KM2 KT
KM1
KM2
KT
机电设备电气控制技术基础
项目7三相异步电动机制动控制线路的安 装与检修
知识链接
能耗制动的优点是制动准确、平稳，且能量消耗较小。缺点是需附加直流 电源装置，设备费用较高，制动力较弱，在低速时制动力矩小。因此能耗制动一 般用于制动准备、平稳的场合，如磨床、立式铣床等的控制电路中。
1-静铁心
2-动铁心 3-激磁线圈 4-静摩擦片 5-动摩擦片 6-制动弹簧 7-法兰 8-绳轮轴 9-键
机电设备电气控制技术基础
项目7三相异步电动机制动控制线路的安 装与检修
知识链接
二、电气制动 电气制动是指电动机在切断原电源后，通过一些措施产生一个和电动机实际

项目9 CA6140型卧式车床 电气控制线路检修
四、电力拖动及控制要求
2．冷却泵电动机M2 用以在车削加工时，供出冷却液，对工件与刀具进行冷却。采用 直接起动，单项旋转，连续工作。具有短路保护和过载保护。
机电设备电气控制技术基础
知识链接
项目9 CA6140型卧式车床 电气控制线路检修
四、电力拖动及控制要求
机电设备电气控制技术基础
项目描述

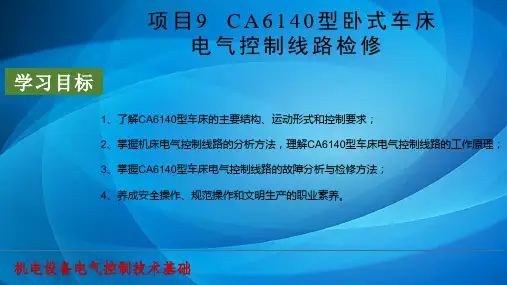

项目9 CA6140型卧式车床 电气控制线路检修
正确识读CA6140型车床电气控制原理图并理解其工作原理，在CA6140型车床 电气控制柜中，排除电气故障，填写检修报告。
机电设备电气控制技术基础
项目9 CA6140型卧式车床 电气控制线路检修
知识链接
一、电气控制线路分析基础
1. 电气控制线路分析的内容 1）设备说明书。 2）电气控制原理图 3）电气设备总装接线图 4）电气元件布置图与接线图
机电设备电气控制技术基础
项目9 CA6140型卧式车床 电气控制线路检修
知识链接
一、电气控制线路分析基础
2. 电气原理图阅读分析的方法与步骤 1）分析主电路 2）分析控制电路 3）分析辅助电路 4）分析联锁与保护环节 5）总体检查
四、电力拖动及控制要求
1．主轴电动机M1一般采用三相笼型异步电动机。 为车削螺纹，要求主轴能够实现正、反转。对于小型车床，主轴正、
反转由主轴电动机正反转实现；当主轴电动机容量较大时，主轴正、反 转又摩擦离合器来实现，电动机只做单相旋转。
主轴电动机一般采用直接起动，自然停车。
机电设备电气控制技术基础
知识链接
机电设备电气控制技术基础
知识链接
项目9 CA6140型卧式车床 电气控制线路检修

项目描述
在实际生产生活中，往往要求运动部件作正、反两个方向的运动，比如机床主轴的 正转和反转、伸缩门的打开和关闭、起重机吊钩的上升和下降、机床工作台的前进和后 退、机械装置的加紧和放松等等，这就要求电动机通过正反转实现控制。根据前面有关 电动机原理可知，只要将接至三相异步电动机的三相交流电源进线中的任意两相对调， 即可实现三相异步电动的反转。
下面就来学习实现电动机正反转的不同方法。
机电设备电气控制技术基础
项目5 三相异步电动机正反转 控制线路的安装与检修
知识链接
一、利用倒顺开关实现电动机正反转的控制电路
（一）倒顺开关的结构、用途和使用
机电设备电气控制技术基础
项目5 三相异步电动机正反转 控制线路的安装与检修
知识链接
（二）控制电路及原理
项目5 三相异步电动机正反转 控制线路的安装与检修

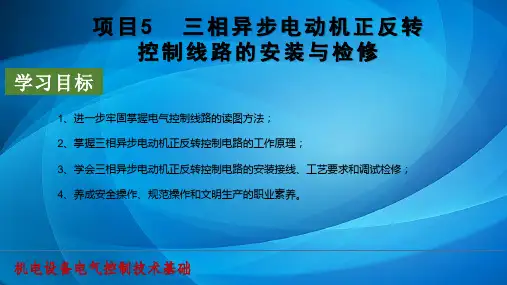

学习目标
1、进一步牢固掌握电气控制线路的读图方法； 2、掌握三相异步电动机正反转控制电路的工作原理； 3、学会三相异步电动机正反转控制电路的安装接线、工艺要求和调试检修； 4、养成安全操作、规范操作和文明生产的职业素养。
机电设备电气控制技术基础
项目5 三相异步电动机正反转 控制线路的安装与检修
手柄位置
QS状态
电路状态
电动机状态
停
QS的动、静触点不接触
电路不通
电动机不转
顺
QS的动触点与左边的静触点接触 电路按L1-U、L2-V、L3-W接通
电动机正转
倒
QS的动触点与右边的静触点接触 电路按L1-W、L2-V、L3-U接通
电动机反转
机电设备电气控制技术基础
项目5 三相异步电动机正反转 控制线路的安装与检修
得电并自锁，三相电源L1、L2、L3按W-V-U相序接入电动机，即U和W两相接线

度标尺；确定剪切口无其它多余铜排剩余边角料及杂物，然后 按下剪切按钮；发生紧急情况时，立即按下急停按钮。 • 2) 如剪切长度超过3m以上的铜排及尺寸≥TMY 100*10的母排， 需要2人以上协同操作；对于多余下料尺寸≥50cm的，需一人 扶住多余下料，以防剪切后多余下料砸伤操作人员。
Байду номын сангаас
任 务 四 多工位母排加工机安全操作规程
• 1.经本机器的安全负责人同意后方可独立操作该机器。 • 2.工作前，清除工作场地防碍操作的物件。 • 3.检查冲床防护装置是否齐全，控制开关有无异常。 • 4.启动设备进行空运转2-3分钟，观察飞轮运转是否平稳。 • 5.安装、拆卸模具时，必须先切断电源。 • 6.模具初步定位带紧，点动观察模具对中，保证模具周边间
电 气 控 制 技 术 项 目 教 程 第4版
• 项目16 主要设备安全操作规程
电气控制技术项目教程 第4版
项目十七 主要设备安全操作规程
知识与技能目标
❖ 了解主要设备操作规程。 ❖ 熟练掌握主要设备的操作方法。 ❖ 掌握设备使用过程中的应急处理办法。
素养目标
❖ 严谨认真、规范操作。 ❖ 安全意识、协作意识。
锯切过程中不得停止。 • 7.更换与管理无齿锯片必须有专人负责，轴孔不适合不得勉强安装。 • 8.更换锯片时必须切断电源，待完全停转后并插上止回销方可进行操作。 • 9.无齿锯片磨损严重及出现缺口时应立即更换。 • 10.无齿锯应按要求定期进行检查，对于无法正常使用的应按程序及时报废。 • 11.无齿锯发生故障或损坏，须请专业人员或送专门维修部门进行维修。
电气控制技术项目教程 第4版
1 任务一 无齿锯安全操作规程 2 任务二 台钻安全操作规程 3 任务三 深喉冲床安全操作规程 4 任务四 多工位母排加工机操作规程
