极坐标放样

浅述电站建设中极坐标放样法与前方交会法一、前言在核电建设过程中，为了使各建筑物中的设备、预埋件及管道等位置在施工过程中始终处于准确的受控状态，施工放样尤为重要。

施工放样的方法很多，如极坐标法、前方交会法、距离交会法等等。

测量技术人员必须兼顾效率、成本及精度要求而采用不同的放样方法，本文结合工程实践，就核电站建设常用的极坐标法放样及前方交会法放样法进行探讨。

二、极坐标法放样1、原理极坐标法放样是利用数学中的极坐标原理，以两个控制点的连线作为极轴，以其中一点作为极点建立极坐标系，根据放样点与控制点的坐标，计算出放样点到极点的距离（极距S）及放样点与极点连线方向和极轴间的夹角（极角）。

极距S、极角即为放样数据。

2、作业步骤（1）如上图，在C点架设全站仪，对中整平，后视B点（2）测设角度，（3）在CA方向上测设距离S（4）标定点位A。

3、精度分析：从上述步骤分析，其主要误差来源包括：架设仪器的对中误差、测角误差、测距误差和标定误差。

这里假定控制点的误差对下一级网影响较小，可忽略不计。

（1）对中误差，一般的光学对点器，其对点精度在0.5mm左右，若利用强制观测墩或者采用徕卡天底仪（NL）对点，我们常将其忽略不计。

（2）测角误差对放样点位的影响为。

（3）测距误差在工程建设中一般用全站仪来测设距离，距离测设的精度主要取决于（不考虑地球曲度，大气折光的影响）仪器的测距所能达到的精度和仪器的对中、反射镜对中杆铅直误差三个方面。

①测距仪的测距精度测距仪本身的测距精度，是指各种仪器所标称的精度指标，常用A+B*s表示。

例如：徕卡TCA2003全站仪，其测距精度为±（1mm+1ppm×s）.其中1mm为该测距仪的固定误差，1 ppm.·s为比例误差。

当D=100 m 时，所引起的测距误差设为，则有：= ± 1mm+1×10¬¬¬¬¬¬¬¬¬¬¬¬¬ ×100000= ± 1.1mm②对中杆倾斜引起的距离误差对中杆的铅直是以圆气泡居中为标准的，实际工作中，人持对中杆进行放样，要使对中杆铅直是非常困难的，因为圆气泡总有偏差。

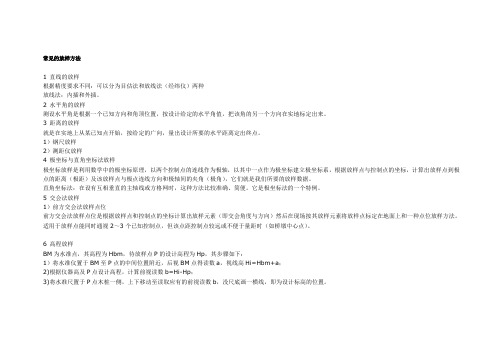

常见的放样方法
1 直线的放样
根据精度要求不同：可以分为目估法和放线法（经纬仪）两种
放线法：内插和外插。

2 水平角的放样
测设水平角是根据一个已知方向和角顶位置，按设计给定的水平角值，把该角的另一个方向在实地标定出来。

3 距离的放样
就是在实地上从某已知点开始，按给定的广向，量出设计所要的水平距离定出终点。

1）钢尺放样
2）测距仪放样
4 极坐标与直角坐标法放样
极坐标放样是利用数学中的极坐标原理，以两个控制点的连线作为极轴，以其中一点作为极坐标建立极坐标系，根据放样点与控制点的坐标，计算出放样点到极点的距离（极距）及该放样点与极点连线方向和极轴间的夹角（极角），它们就是我们所要的放样数据。

直角坐标法：在设有互相垂直的主轴线或方格网时，这种方法比较准确、简便。

它是极坐标法的一个特例。

5 交会法放样
1）前方交会法放样点位
前方交会法放样点位是根据放样点和控制点的坐标计算出放样元素（即交会角度与方向）然后在现场按其放样元素将放样点标定在地面上和一种点位放样方法。

适用于放样点能同时通视2～3个已知控制点，但该点距控制点较远或不便于量距时（如桥墩中心点）。

6 高程放样
BM为水准点，其高程为Hbm，待放样点P的设计高程为Hp，其步骤如下：
1）将水准仪置于BM至P点的中间位置附近，后视BM点得读数a，视线高Hi=Hbm+a；
2)根据仪器高及P点设计高程，计算前视读数b=Hi-Hp；
3)将水准尺置于P点木桩一侧，上下移动至读取应有的前视读数b，没尺底画一横线，即为设计标高的位置。

极坐标法测量步骤如下：
1.按[F4]键两次，显示第三页软按键。

2.按[F1]键，显示对话框。

3.输入放样点的点名、方位角以及平距。

输入完一项按ENT将光
标移到下一输入区。

4.照准棱镜中心，按[F2]键启动测量并计算显示测量点与放样点
之间的放样参数差。

5.转动仪器照准部，使△Hz项显示的角度差为0°00′00″，同时指
挥立尺员移动棱镜。

6.在望远镜照准的零方向上安置棱镜并照准，按[F2]键启动测量
并计算棱镜的位置与放样点的放样参数差。

7.按箭头方向前后移动棱镜，使项显示的距离值为0m。

8.若要返回放样主屏幕，按[F4]键。

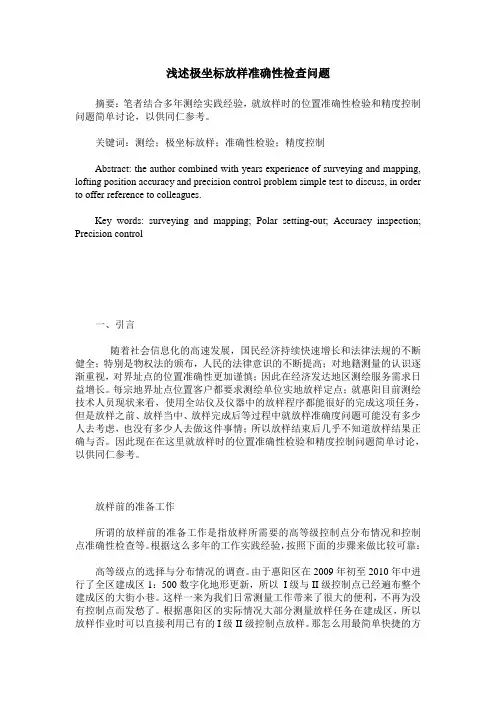

浅述极坐标放样准确性检查问题摘要：笔者结合多年测绘实践经验，就放样时的位置准确性检验和精度控制问题简单讨论，以供同仁参考。

关键词：测绘；极坐标放样；准确性检验；精度控制Abstract: the author combined with years experience of surveying and mapping, lofting position accuracy and precision control problem simple test to discuss, in order to offer reference to colleagues.Key words: surveying and mapping; Polar setting-out; Accuracy inspection; Precision control一、引言随着社会信息化的高速发展，国民经济持续快速增长和法律法规的不断健全；特别是物权法的颁布，人民的法律意识的不断提高；对地籍测量的认识逐渐重视，对界址点的位置准确性更加谨慎；因此在经济发达地区测绘服务需求日益增长。

每宗地界址点位置客户都要求测绘单位实地放样定点；就惠阳目前测绘技术人员现状来看，使用全站仪及仪器中的放样程序都能很好的完成这项任务，但是放样之前、放样当中、放样完成后等过程中就放样准确度问题可能没有多少人去考虑，也没有多少人去做这件事情；所以放样结束后几乎不知道放样结果正确与否。

因此现在在这里就放样时的位置准确性检验和精度控制问题简单讨论，以供同仁参考。

放样前的准备工作所谓的放样前的准备工作是指放样所需要的高等级控制点分布情况和控制点准确性检查等。

根据这么多年的工作实践经验，按照下面的步骤来做比较可靠：高等级点的选择与分布情况的调查。

由于惠阳区在2009年初至2010年中进行了全区建成区1：500数字化地形更新，所以I级与II级控制点已经遍布整个建成区的大街小巷。

测量极坐标法放样例题建筑工程测量考卷题目,求高手1,确定地面点位外作业观测的三要素是什么____,_____,_____!2地面点的绝对高程是指____到____的铅锤距离!3水准仪是指能够提供___________的依据!4水准测量时,赚点的作用是_________!5水准测量中常用的两种测站校核方法是_______和变动仪器高发!6微倾式水准仪主要轴线有_______,________,_______,_______!7望远镜视准轴是指______与_______的连线!8水准仪粗略整平时调节________使_______气泡居中,精确整平时,调节_______使_________符合成一条线!1.角度、距离、高程2.地面点、大地水准面3.提供水平视线的“仪器”,不是依据4.传递高程5.双面尺法6.有圆水准器轴L′L′、仪器竖轴VV、水准管轴LL、视准轴CC7.物镜光心、目镜光心8.脚螺旋、圆水准、微倾螺旋、气泡两端的影像工程测量极坐标系法放样问题.控制点A(100,100),B(40,150),放样P(55,70)求AP长度,角BAP的角度.AP=√[(100-55)²+(100-70)²]=54.08(米）由图形,分析可知,角BAP=方位角PA+象限角BA方位角PA=arctan[（100-70）/(100-55)]=33°41′24″象限角BA=arctan[（150-100）/(100-40)]=39°48′20″角BAP=33°41′24″+39°48′20″=73°29′44″先说一个概念——方位角：对于地面上的两点A、B之间线段AB而言,从A 点向北画一条线AC,则AC与坐标纵轴平行；AC线与AB之间成一个角,这个角在水平面上的投影是水平角∠CAB.AC作为起点,顺时针到AB,则∠CAB就等于AB线的方位角.再说正题：极坐标放样通俗地讲是这样的：1、首先选择一个地面埋石控制点F作为安装全站仪（或经纬仪）的测站点,再选择与该点通视的另外一个点K作为后视点.则测站点与后视点连线的方位角可以计算出来.2、计算待放样点P与测站点F连线的方位角.3、根据上面求出的两个角度,可以计算出∠KFP或者∠PFK.4、求出FP的长度.5、用立在F点且整平对中后的全站仪照准K点,将全站仪的水平角调成0.然后,转动全站仪,直到水平度盘读数为∠K FP或者360°-∠KFP,将仪器的水平制动螺旋拧紧.6、全站仪操作者指挥立镜员在望远镜视准轴方向前后移动棱镜,测出距离,直到距离等于FP.上述过程就是极坐标法放样的过程.我这是自己一个一个字敲出来的,希望能帮到你.。

极坐标法放样原理
极坐标法是一种用于放样的方法，它将二维空间中的点转换为极坐标下的坐标表示。

该方法主要基于极坐标系的一些特性，通过将直角坐标系的点转换为极坐标系的点来进行放样。

在极坐标法中，点的位置由两个参数确定：极径和极角。

极径表示点到原点的距离，而极角表示点与正向 x 轴的夹角。

通过将直角坐标系中的点转换为极坐标系中的点，可以将点的位置描述为极径和极角的组合。

极坐标法放样的步骤如下：
1. 设置原点和极径上的单位线段长度。

原点通常选择为放样图形的中心，而极径上的单位线段长度可以根据需要进行设置。

2. 选择需要放样的点，计算每个点相对于原点的位置。

可以通过直角坐标系下的坐标转换公式来计算点的极径和极角。

3. 根据计算得到的极径和极角，在极坐标系中确定每个点的位置。

4. 使用放样工具或手工操作，在极坐标系中以计算得到的位置放样点。

通过极坐标法进行放样的好处是可以更好地表达圆形和径向对称的图形，因为极坐标法能够将这些图形表示为恒定的极径和变化的极角。

然而，极坐标法也有其局限性。

当图形具有复杂的形状或非径向对称性时，使用极坐标法可能会导致放样结果不准确或不完整。

此时，可能需要采用其他的放样方法来获得更好的效果。

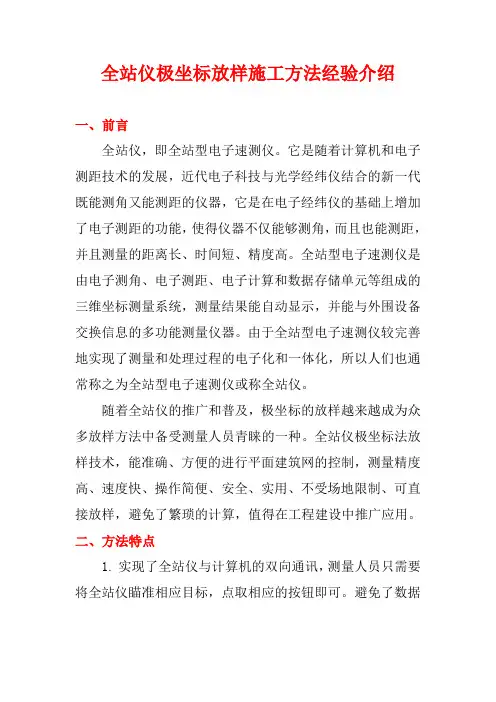

全站仪极坐标放样施工方法经验介绍一、前言全站仪，即全站型电子速测仪。

它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。

全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。

由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。

随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种。

全站仪极坐标法放样技术，能准确、方便的进行平面建筑网的控制，测量精度高、速度快、操作简便、安全、实用、不受场地限制、可直接放样，避免了繁琐的计算，值得在工程建设中推广应用。

二、方法特点1.实现了全站仪与计算机的双向通讯，测量人员只需要将全站仪瞄准相应目标，点取相应的按钮即可。

避免了数据抄记、输入过程中的错误，简化了外业步骤，其数据处理快速准确、测量精度高、节省人工。

2. 能及时得出点位坐标和偏差信息，还可以结合放样点坐标进行反算，随时得出建议、纠正量，不受个人主观影响，便于操作指挥放样工作。

3.建立了控制点、放样点的数据库，能方便地进行点位坐标以及实测资料的查询、管理，其定方位角快捷。

4.仪器体积小重量轻，灵活方便，较少受到地形限制，且不易受处界因素的影响。

三、适用范围1、全站仪极坐标放样施工，适用于各种土建、道桥施工放样，距离测量等；尤其是平面、立面复杂的施工测量，更能体现其优越性。

四、施工工艺接合我公司在上海龙腾广场工程中运用全站仪极坐标放样施工的经验，我们对全站仪极坐标放样施工工艺作如下阐述：1、工艺流程利用AUTOCAD捕捉各控制点坐标→控制点位埋设→仪器安置与定向→控制点测定→坐标计算→测量成果提交→确定测量方法和线路→柱子、墙体、梁等轴线的定位放线→定位放线的质量控制2、施工过程中应注意的问题（1）施工准备按要求，对全站仪等进行检测、校验和标定，使用满足使用规范标准的测量设备，确保工程总体质量、进度。

正负零”指的是主体工程进展程度，在主体工程中的地下工程部分完成，该进行主体地上工程部分的时候，也就是主体工程达到“正负零”。

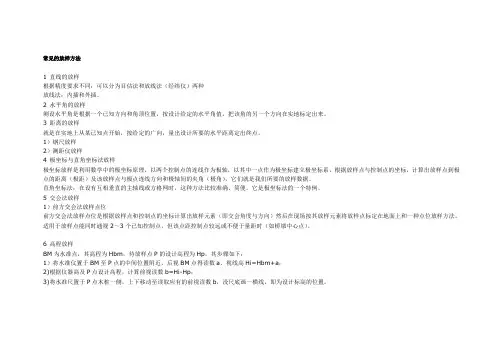

【推荐】常见的放样方法1 直线的放样根据精度要求不同：可以分为目估法和放线法（经纬仪）两种放线法：内插和外插。

2 水平角的放样测设水平角是根据一个已知方向和角顶位置，按设计给定的水平角值，把该角的另一个方向在实地标定出来。

3 距离的放样就是在实地上从某已知点开始，按给定的广向，量出设计所要的水平距离定出终点。

1）钢尺放样2）测距仪放样4 极坐标与直角坐标法放样极坐标放样是利用数学中的极坐标原理，以两个控制点的连线作为极轴，以其中一点作为极坐标建立极坐标系，根据放样点与控制点的坐标，计算出放样点到极点的距离（极距）及该放样点与极点连线方向和极轴间的夹角（极角），它们就是我们所要的放样数据。

直角坐标法：在设有互相垂直的主轴线或方格网时，这种方法比较准确、简便。

它是极坐标法的一个特例。

5 交会法放样1）前方交会法放样点位前方交会法放样点位是根据放样点和控制点的坐标计算出放样元素（即交会角度与方向）然后在现场按其放样元素将放样点标定在地面上和一种点位放样方法。

适用于放样点能同时通视2～3个已知控制点，但该点距控制点较远或不便于量距时（如桥墩中心点）。

6 高程放样BM为水准点，其高程为Hbm，待放样点P的设计高程为Hp，其步骤如下：1）将水准仪置于BM至P点的中间位置附近，后视BM点得读数a，视线高Hi=Hbm+a；2)根据仪器高及P点设计高程，计算前视读数b=Hi-Hp；3)将水准尺置于P点木桩一侧，上下移动至读取应有的前视读数b，没尺底画一横线，即为设计标高的位置。

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则；②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法；⑤圆曲线及其放样方法。

§10.1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点)的距离、角度、高差以及测点与测点间的相互位置关系等数据，并按一定的比例将这些测点缩绘到图纸上，绘制成图。
