辽宁科技大学课程设计说明书设计题目：热轧板带钢轧制规程设计Q235B, 2.8×1400 mm学院、系：材料与冶金学院专业班级：材控2009-3班学生姓名：指导教师：成绩：2013年 1月 9日摘要热轧板带钢是钢铁产品的主要品种之一，广泛应用于工业，农业，交通运输业与建筑业，热轧带钢工艺的成熟为冷轧提供了优质的原料，大大满足了国民生产与生活的需要。
本车间参考鞍钢1780生产线，1780生产线主要设备包括三座步进梁式加热炉、一台板坯高压水除鳞箱、一台定宽压力机、三架立辊轧机、一架二辊可逆粗轧机、一架四辊可逆粗轧机、十二组保温罩、一台转鼓式切头飞剪、一台精轧高压水除鳞箱、七架四辊连轧机组、一套层流冷却装置、三台地下卧式卷取机及相应辅助配套设施等。
设计以年产量为标准，结合各产品的市场前景合理的分配各产品的产量，制定产品方案和金属平衡。
论文以典型实例为例，制定了工艺流程图和压下制度、速度制度、温度制度、辊型制度等一系列轧制制度，并校核轧机的生产能力。
关键词：轧机；轧制力；校核；热轧带钢目录摘要 (1)目录 (II)1 文献综述 (1)1.1热轧板带钢产品概述 (1)1.1.1热轧板带钢的种类和用途 (1)1.1.2 板带材的工艺特点及质量要求 (2)1.2 热轧板带钢工艺及设备发展 (3)1.2.1 国外热轧带钢的发展 (3)1.2.2国内热轧带钢的发展 (3)1.3 热轧带钢生产新设备与新技术 (4)1.3.1 无头轧制技术 (4)1.3.2 AWC立辊短行程控制 (5)1.3.3 板坯定宽压力机 (5)1.3.4 热卷箱技术 (6)1.3.5 板形和板厚控制的高精度轧机 (6)1.4 热轧带钢发展趋势 (7)2 主要设备 (7)3 轧制工艺及轧制制度的确定 (8)3.1 生产工艺流程 (8)3.1.1 生产工艺简介 (8)3.1.2 生产工艺流程概述 (8)3.2 压下规程设计 (9)3.2.1 根据产品选择原料 (9)3.2.2 粗轧机组压下制度的制定 (9)3.2.3 精轧机组压下制度的确定 (10)3.3 速度制度 (11)3.3.1 粗轧机组轧制速度 (11)3.3.2 精轧机组轧制速度 (12)3.3.3 轧机工作图表 (15)3.4 温度制度 (16)3.4.1 精轧温度制度 (17)3.4.2 卷取温度制度 (17)3.5 辊型制度 (18)4 生产设备校核 (20)4.1 轧制力与轧制力矩 (20)4.1.1 轧制力的计算 (20)4.1.2 轧制力矩的计算 (21)4.1.3 精轧的轧制力与轧制力矩 (21)4.2 轧机设备校核 (23)4.2.1 精轧机轧辊强度校核 (23)4.2.2 电机能力校核 (28)参考文献 (31)1 文献综述在工业现代化进程中国，钢铁行业一直处于基础产业的地位，在国民经济中所起的作用很重要，是衡量一个国家的工业、农业、国防和科学技术的四个现代化水平的标志。
河北联合大学轻工学院QINGGONG COLLEGE, HEBEI UNITED UNIVERSITY毕业设计说明书设计题目：年产200万吨1780热轧带钢车间设计学生姓名：学号：专业班级：学部：材料化工部指导教师：2012年05月21日摘要板带钢是钢铁产品的主要品种之一，广泛应用于工业，农业，交通运输和建筑业。
宽带钢在我国国民经济中的发展中需求量很大。
世界各国近年来都在注重研制和使用连铸连轧等新技术和新设备来生产板带钢。
本设计为年产200万吨1780热轧带钢车间设计，典型产品厚度为3.0mm。
为了满足高质量和高性能板材要求，本次设计结合唐钢1700mm、宁钢1780mm、鞍钢1780mm热轧车间设计了年产200万吨的1780mm常规热轧车间。
设计采用两架四辊可逆粗轧机，轧制六道次，精轧机选用六架非可逆轧机轧制六道次，通过采用CVC轧机、PC轧机和厚度自动控制(AGC)等技术相结合来控制板型和厚度，在精轧前采用无芯轴隔热屏热卷箱。
在此设计中详细地介绍了原料的选择、生产工艺的制定、典型产品工艺计算、主要设备和辅助设备的选择等一系列过程。
按照要求计算了轧制力，轧制力矩，电机功率等问题，且对轧机进行了校核，并且设计了凸度，挠度以及年产量等问题。
关键词：热轧；板带钢；CVC轧机；压下规程AbstractPlate strip is one of the main varieties of steel products, widely used in industry, agriculture, transportation and construction. Wide strip in the development of our national economy in great demand. In recent years, countries in the world are paying attention to the development and use of continuous casting and rolling, and other new technologies and new equipment to produce steel strip.The 1780 is designed to produce 2 million tons of hot rolled strip plant design, a typical product thickness 3.0mm. To meet the requirements of high quality and high performance boards, this design combines the Tangshan Iron and Steel 1700mm, Ning steel 1780mm, Anshan Iron and Steel 1780mm hot rolling workshop designed annual output of 2 million tons of 1780mm conventional hot rolling workshop. Design uses two four-high reversing roughing mill, rolling six times, finishing mill selected six non-reversible rolling mill six times, through the use of CVC mill, PC mill and thickness control (AGC) to control panels and other technology-based combination and thickness, in the no-mandrel before finishing the heat shield coil box.In this design details on the selection of raw materials, production process development, process calculation typical products, the main equipment and auxiliary equipment such as a process of selection. In accordance with the requirements in the rolling force, rolling torque, motor power and other issues, and conducted a check on the mill, and the design of the crown, deflection, and output issues.Key words: hot rolling; plate strip; CVC mill; rolling schedule目录摘要 (I)Abstract (II)第1章文件综述 (1)1.1热轧板带钢生产状况 (1)1.1.1热轧宽带钢生产状况 (2)1.1.2热轧窄带钢生产状况 (3)1.2轧带钢市场前景和需求概况 (4)1.2.1热轧宽带钢市场前景 (4)1.2.2热轧窄带钢市场需求 (4)1.3今后热轧板带钢的发展趋势 (5)1.3.1热轧宽带钢发展方向 (5)1.3.2热轧窄带钢发展方向 (5)1.4本设计的目的和意义 (6)第2章生产方案及产品大纲的制定 (8)2.1产品方案的编制 (8)2.1.1产品方案 (8)2.1.2编制产品方案的原则及方法 (8)2.1.3选择计算产品 (8)2.1.4产品大纲 (9)2.2生产方案 (10)2.2.1选择生产方案的依据 (10)2.3产品大纲 (10)2.3.1坯料选择 (11)2.3.2原料规格选择 (11)2.3.3产品规格 (11)2.3.4钢种方案 (11)第3章生产工艺流程制定 (13)3.1制定生产工艺流程的主要依据 (13)3.2生产工艺过程简述 (14)第4章主要设备的选择与布置 (16)4.1粗轧机组的选择 (16)4.2精轧机的选择 (18)4.3保温装置 (23)4.3.1保温装置的概述 (23)4.3.2.保温装置的选择 (24)第5章典型产品的压下规程设计 (25)5.1.1轧制道次选择 (26)5.1.2粗轧机组压下量分配 (27)5.1.3精轧机组的压下量分配 (28)5.1.4校核咬入能力 (28)5.2确定速度制度 (29)5.3轧制温度的确定 (31)第6章力能参数的计算 (33)6.1轧制力的计算 (33)6.1.1粗轧段轧制力计算 (33)6.1.2精轧段轧制力计算 (34)6.1.3各机架的空载辊缝设定： (35)6.2轧制力矩的计算 (36)6.3附加摩擦力矩的计算 (38)6.4空转力矩的计算 (39)6.5动力矩的计算 (41)6.6轧辊辊型设计 (41)第7章轧辊强度校核与电机的选择 (46)7.1轧辊的强度校核 (46)7.1.1支撑辊的强度校核 (46)7.1.2工作辊的校核 (48)7.1.3工作辊与支撑辊间的接触应力 (51)7.2电机的选择 (53)7.2.1轧制过程中静负荷图的制定 (53)7.2.2主电机的校核 (54)第8章轧机年产量计算 (57)8.1轧机小时产量 (57)8.2轧机平均小时产量 (58)8.3轧钢车间年产量计算 (59)第9章辅助设备选择 (60)9.1热炉选择 (60)9.1.1加热能力的确定 (61)9.1.2炉子数量的确定 (62)9.1.3炉子尺寸的确定 (62)9.2除鳞装置的选择 (63)9.2.1除鳞的必要性 (63)9.2.2各种除鳞方式的比较 (63)9.2.3本次设计除鳞装置的选择 (64)9.3剪切设备的选择 (64)9.4带钢冷却装置 (66)9.5卷取设备的选择 (68)9.7活套支撑器 (71)9.7.1概述 (71)9.7.2活套支撑器的相关参数的计算 (72)9.8控制设备 (74)9.8.1厚度控制 (74)9.8.2板形控制 (75)9.8.3宽度控制 (76)第10章轧钢车间平面布置及经济技术指标 (79)10.1轧钢车间平面布置 (79)10.2车间技术经济指标 (79)10.2.1各类材料消耗指标 (79)10.2.2综合技术经济指标 (82)结论 (84)参考文献 (85)谢辞 (87)第1章文献综述第1章文件综述1.1热轧板带钢生产状况近年来，我国热轧宽带钢产量迅猛增长，2007年共生产热轧宽带钢8693.73万吨，较2006年（6394.12万吨）增长35.96%；2008年继续快速增长，1~5月生产热轧宽带4373.13万吨，比去年同期（3369.35万吨）增加29.8%，比钢材产量增幅高出17.3个百分点，其中5月份产量944.6万吨，同比增长31.5%，创下热轧板卷月产量的历史新高，当月日均产量也首次突破30万吨，达到了30.5万吨。
1780热轧生产工艺与设备1780热轧生产工艺与设备6.1 1780热轧的产品、规格及生产能力宝钢股份不锈钢分公司1780mm热轧以热轧不锈钢钢卷为主导产品，同时发挥轧机能力大、控制水平高的特点，兼顾生产薄规格、高强度、高附加值的优质碳素结构钢、低合金钢等。
不锈钢包括200、300、400系列，其中奥氏体不锈钢约占总量的70％，铁素体不锈钢占25～27％，马氏体不锈钢占3～5％；碳素钢中包括双相、多相微合金钢，高强度钢及特殊用途钢等品种，且碳钢产品中以薄规格为主，厚度1.2～3.5mm约占80％，以生产热轧酸洗、热轧镀锌及以热代冷用钢卷。
一期的设计产量为年产热轧钢卷282.2万吨，其中不锈钢69.8万吨，碳钢212.4万吨。
由于二期项目中炼钢扩建了炼钢和连铸生产线，热轧增加了3号加热炉，从而增加了近70万吨的不锈钢生产能力。
成品规格如下表所示：代表钢种成品厚度(mm)成品宽度(mm) 碳钢低合金钢 SPHC,SPHD,SPHE,10PCuRE, SPA-H,SM400A －C SM490A －C,15MnV,09MnNb1.2~12.75 750~1630 不锈钢 304,304L,316,316L,410,420,409,4302.0~10.0 750~16006.2 1780热轧的生产设备及工艺流程6.2.1热轧生产线的主要工艺设备：1 10 3 4 5 6 7 8 9 11 123 2 1 21-三座加热炉；2-高压水除鳞箱（HSB ）；3-粗轧除鳞；4-粗轧前大立辊（VE ）；5-粗轧机（RM ）；6-热卷箱（CB ）；7-飞剪（CS ）；8-精轧前除鳞装置；9-精轧前立辊（F1E ）；10-7机架的精轧机；11-层流冷却；12-两台地下卷取机（DC ）。
6.2.2 生产工艺流程板坯加热高压水除鳞粗轧飞剪热卷箱热卷箱炉精轧前除鳞精轧机层流冷却卷取钢卷运输入库检查取样打包、验收发货平整分卷发货、打包、验收热轧和碳钢连铸及不锈钢连铸毗邻布置，碳钢1号连铸出坯辊道与热轧加热炉上料辊道直接连接，碳钢2号连铸出坯辊道与热轧轧制线直接连接，不锈钢连铸与热轧板坯库用3号板坯运输辊道连接。
热轧带钢厂1780工艺设备简介教材热轧带钢是一种广泛应用于建筑、机械制造、汽车制造等领域的重要材料，因此热轧带钢厂的工艺设备对于生产质量和效率至关重要。
下面将对热轧带钢厂1780工艺设备进行简介，包括其组成和功能。
热轧带钢厂1780工艺设备主要由原料处理系统、热轧机组和辅助设备组成。
原料处理系统主要包括切割机、破碎机和喂料系统。
切割机主要用于将钢坯切割成适合热轧的尺寸，确保后续工艺的顺利进行。
破碎机则用于将大块的钢坯破碎成小块，方便后续工艺的处理。
喂料系统用于将切割好的钢坯或破碎好的钢块送入热轧机组。
热轧机组是热轧带钢厂的核心设备，主要由上下辊轧机、辊道和冷却系统组成。
上下辊轧机是热轧带钢的主要设备，其作用是通过辊轧作用将钢坯加工成带状钢材。
上下辊轧机通常由多个辊轧机串联而成，每个辊轧机都具有不同的工作功能。
其中，粗轧机主要用于将钢坯进行初轧，将其厚度逐渐降低；中轧机用于进一步降低钢材的厚度，并使其形成所需的宽度；精轧机是最后一个辊轧机，用于将钢材的厚度和宽度进一步精细调整。
辊道是将钢坯传送到辊轧机上的设备，通常由多个辊道串联而成。
辊道的作用是将钢坯顺利地送入辊轧机，并确保钢坯在辊轧机上的平稳运行。
冷却系统主要用于对热轧后的钢材进行冷却，以使其达到所需的硬度和强度。
冷却系统通常由喷淋装置和冷却塔组成。
喷淋装置将冷却水均匀地喷洒在钢材上，以吸收其热量，使其迅速冷却。
冷却塔则用于冷却喷洒过后的冷却水，以保持其冷却效果。
辅助设备主要包括切割设备、定尺设备和质检设备。
切割设备用于将热轧后的钢材切割成所需的长度，以满足客户的要求。
常见的切割设备有割切机和切割刀。
定尺设备用于将切割好的钢材定尺，以便于后续的包装和运输。
常见的定尺设备有定尺机和切头机。
质检设备用于对热轧后的钢材进行质量检测。
常见的质检设备有尺寸测量仪、表面检测仪和硬度测试仪。
总结起来，热轧带钢厂1780工艺设备主要包括原料处理系统、热轧机组和辅助设备。
河北联合大学本科毕业设计中期检查报告题目：年产280万吨1780热轧带钢车间设计学院：冶金与能源学院专业：材料成型及控制工程班级：09成型1班*名：***学号：************指导教师：***2013年 4 月20 日R1 R2 R3 R4 R5 R6图1 典型的全连续式粗轧机的布置全连续式粗轧机在一、二代热轧带钢轧机中居多，因受当时的控制水平和机械制造能力的限制，粗轧机轧制速度较低，且都是以断面大、长度短的初轧板坯为原料，所以轧机产量取决于粗轧机的产量。
全连续式粗轧机每架轧机只轧—道，轧件沿一个方向进行述连续轧制，生产能力大，因此在当时发展较快。
随着粗轧机控制水平的提高和轧机结构的改进，粗轧机的轧制速度提高了，生产能力增大了，粗轧机的布置形式也发生了很大变化，相继发展了3∕4连续式和半连续式。
相比之下，全连续式粗轧机的优点就不明显了，而且其生产线长、占地面积大、设备多、投资大、对板坯厚度范围的适应性差等缺点更加突出，所以近期建设的粗轧机已不再采用全连续式。
（2）3∕4连续式3∕4连续式粗轧机由可逆式轧机和不可逆式轧机组成，其布置形式有2架轧机，3架轧机或4架轧机。
典型的3∕4连续式粗轧机的布置如图2所示。
图2 3∕4连续式粗轧机的布置典型的3∕4连续式粗轧机由4架轧机组成，第1架为二辊可逆式轧机，第2架为四辊可逆式轧机。
第3、4架均为四辊不可逆式轧机。
3∕4连续式粗轧机的轧制工艺是：板坯在可逆式轧机上往复轧制3～5道次，在不可逆式轧机上轧制l道次。
3∕4连续式粗轧机兼有全连续式粗轧机的优点，又克服了它的缺点，与其相比具有生产线短、占地面积小、设备少、投资省、对板坯厚度范围的适应性好等优点。
对于年产300万吨左右规模的带钢厂，采用3∕4连轧机较为适宜。
我国热轧宽带钢粗轧机采用3∕4连续式布置的有宝钢2050mm、武钢1700mm、太钢1549mm。
（3）半连续式半连续式粗轧机由1架或2架可逆式轧机组成。

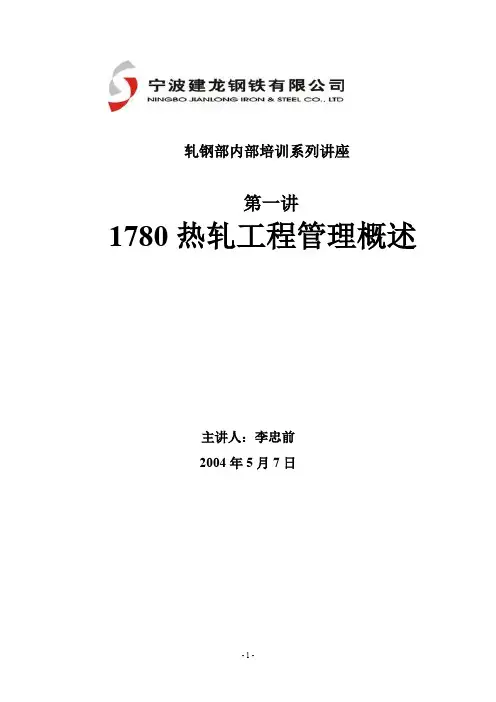

轧钢部内部培训系列讲座第一讲1780热轧工程管理概述主讲人：李忠前2004年5月7日目录1、序言2、工艺流程2.1、生产工艺流程简述2.2、生产工艺流程简图3、各区设备描述3.1、加热炉3.2、粗轧除鳞机3.3、E2立辊轧机功能描述3.4、精轧区设备（略）3.5、卷取区设备（略）3.6、钢卷运输线（略）3.7、钢卷检查线（略）4、工程施工描述4.１、土建施工方案4.2、机械专业安装方案4.2.1、起重设备安装4.2.2、加热炉4.2.3、轧机安装4.2.4、高压除鳞水设备4.2.5、运输辊道4.2.6、飞剪4.2.7、地下油库设备安装4.2.8、层流冷却装置4.2.9、卷取机4.2.10、钢卷运输车4.2.11、运输链4.3、主要介质管道4.3.1、液压、润滑管道4.3.2、高压除鳞水管道4.3.3、CO2灭火管道4.3.4、不锈钢氧气管道4.3.5、汽化冷却管道4.3.6、天燃气管道4.3.7、镀锌风管4.4、电气专业安装方案4.4.1、施工程序方框图4.4.2、盘、箱、柜等电气设备安装4.4.3、变压器安装4.4.4、电缆敷设及电缆头的制作4.4.5、防雷接地和设备接地4.4.6、配管工程4.4.7、配线工程4.4.8、桥架安装4.4.9、照明灯具安装4.4.10、光缆敷设4.4.11、自动化仪表安装4.4.12、计算机安装4.4.13、火灾自动报警安装4.4.14、电气设备的调试5、附表5.1、轧制程序表5.2、精轧道次表5.3、机械设备、管道安装机具配备计划5.4、电气安装机具配备计划5.5、电气调试仪表器具计划1780热轧工程管理概述1、序言工程管理严格意义上来讲应该叫做项目管理，他具有较强的综合性。
当然所谓“管理”因为每个人的出发点不一样，看问题的方法不一样，个人的经历不同，地位不同可能有不同理解，与过去许多著名学者（泰勒：科学管理；法约尔：五因素，；古利克：七职能论；西蒙：管理就是决策，一个组织就是有决策者组成的系统，该决策理论1978年获或诺贝尔经济学奖；孔茨五职能适应于一切组织）在管理学的发展过程中也曾有国不同解释一样，我对管理的理解也当然有其片面性。
热轧带钢厂工艺设备简介1. 前言热轧带钢是一种钢材制造工艺，常用于制造汽车、钢轨、机械设备等领域的零部件。
热轧带钢厂是进行热轧带钢生产的工厂，工艺设备是实现该生产过程的核心设备。
本文将简要介绍热轧带钢厂的工艺设备。
2. 设备概述热轧带钢厂的工艺设备主要包括轧机、剪切机、加热炉、冷却设备等。
这些设备在热轧带钢生产过程中起着关键作用。
2.1 轧机轧机是热轧带钢厂最重要的设备之一。
它通常由多组辊子组成，用于将钢坯加热至一定温度后进行不断轧制，最终得到所需的带钢产品。
在轧机中，钢坯经过初轧、中轧和精轧等多道工序，不断压制和拉伸，以达到所需尺寸、形状和物理性能。
2.2 剪切机剪切机用于将轧制好的带钢进行截断，得到符合需求的长度。
剪切机通常由切割刀和切割机构组成，能够实现高速、精确地切割带钢。
根据生产需求，剪切机可以实现不同长度的切割，从而满足不同客户的要求。
2.3 加热炉加热炉是热轧带钢生产过程中必不可少的设备之一。
它用于将待轧的钢坯加热至适宜的温度，以提高钢材的可塑性和变形能力。
加热炉通常采用燃煤或燃气进行加热，通过调节加热温度和时间，确保钢坯达到合适的加热状态，进而得到理想的带钢产品。
2.4 冷却设备冷却设备用于对热轧带钢进行快速冷却，以使其达到所需的硬度和强度。
冷却设备通常采用水冷方式，将高温带钢迅速冷却至室温。
冷却速度的控制将影响到带钢的物理性能，因此冷却设备的性能和调节能力至关重要。
3. 工艺流程热轧带钢厂的工艺流程一般可分为以下几个步骤：原料准备、加热处理、热轧和冷却处理等。
3.1 原料准备热轧带钢的主要原料是钢坯，通常为连铸坯或熔炼坯。
这些钢坯首先经过验收和质检，然后进行切割和准备。
3.2 加热处理将预先准备好的钢坯送入加热炉进行加热处理。
加热炉通常采用连续式或间歇式加热方式，根据钢材的种类和加热要求，设定合适的加热温度和时间。
3.3 热轧加热处理后的钢坯进入轧机进行热轧。
轧机通过多组辊子的不断轧制，将钢坯逐步压制和拉伸成所需的尺寸和形状。
