上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天，上海沈泉管道离心泵厂家要为大家讲解的是有关齿轮泵的工作原理及结构组成这一知识内容，大家请跟着小编一起来看看吧。
齿轮泵的工作原理：
齿轮油泵是利用两个齿轮相互旋转以进行工作的，并且对介质的要求不高。
通常它的压力低于6MPa，且流量也很大。
齿轮油泵在泵体内装有一对旋转齿轮，一个为主动，一个为被动。
依靠两个齿轮的相互啮合，泵中的整个工作腔被分为两个独立的部分：一部分是吸入室，另外一部分是排出室。
当齿轮油泵运行时，主动齿轮带动被动齿轮旋转。
当齿轮从齿轮啮合到脱开时，在吸入侧会形成部分真空，从而抽吸液体。
吸入的液体充满齿轮的每个齿轮，并被带到排放侧。
当齿轮进入啮合时，液体被挤出，形成高压液体，然后通过泵的排出口排出泵外。
齿轮泵的结构组成：
从上图中，我们可以知道组成齿轮泵的主要部件有：1、轴承外环 2、堵头 3、滚子4、后泵盖 5、键 6、齿轮 7、泵体 8、前泵盖 9、螺钉 10、压环 11、密封环 12、主动轴 13、键 14、泻油孔 15、从动轴 16、泻油槽 17、定位销
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
齿轮泵的原理
齿轮泵是一种常用的液压传动装置，其原理基于两个相互啮合的齿轮在齿廓间形成密封腔，通过齿轮的旋转将介质吸入腔体并压缩排出。
其工作原理如下：
1. 吸入阶段：当齿轮泵的正齿轮（驱动齿轮）旋转时，负齿轮（从动齿轮）也随之旋转。
随着驱动齿轮的旋转，吸入腔体逐渐形成，因为驱动齿轮的齿廓与从动齿轮齿廓之间的间隙逐渐增大，将介质吸入腔体。
2. 排出阶段：随着齿轮的旋转，吸入腔体逐渐闭合，从动齿轮的齿廓将介质压缩并排出腔体。
由于从动齿轮与驱动齿轮的啮合关系，介质被逼入到两齿轮的齿廓间，随着两齿轮间状态的变化，介质被压缩并排出。
3. 密封阶段：在齿轮的旋转过程中，由于驱动齿轮和从动齿轮的啮合，其齿廓间形成的密封腔起到了防止介质回流的作用。
这样，介质只能被吸入和排出的方向。
4. 润滑阶段：为了保证齿轮泵的正常工作，润滑油或润滑脂等润滑介质一般需要加入到齿轮泵的密封腔，以减少齿轮之间的磨损，并起到密封的作用。
总结起来，齿轮泵的工作原理可以归纳为利用两个相互啮合的齿轮在齿廓间形成密封腔，通过齿轮的旋转来吸入介质并压缩排出。
这种工作原理的特点是结构简单、体积小巧、传递流量大，广泛应用于液压系统、油田抽油和工业自动化等领域。

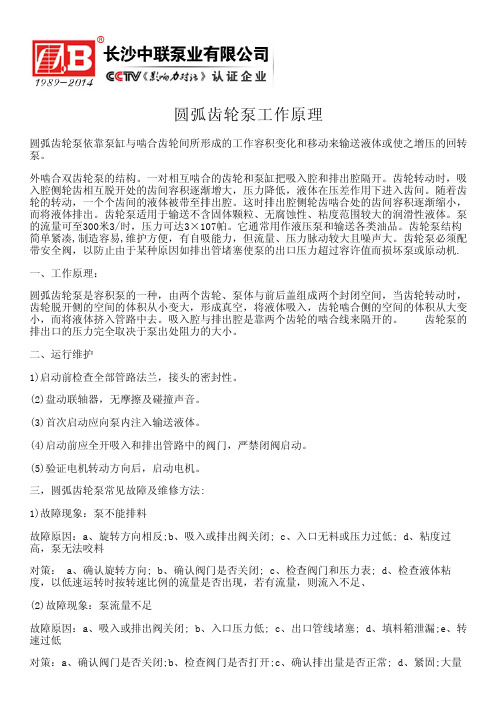

圆弧齿轮泵工作原理圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。
外啮合双齿轮泵的结构。
一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。
齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。
随着齿轮的转动，一个个齿间的液体被带至排出腔。
这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。
齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。
泵的流量可至300米3/时，压力可达3×107帕。
它通常用作液压泵和输送各类油品。
齿轮泵结构简单紧凑,制造容易,维护方便，有自吸能力，但流量、压力脉动较大且噪声大。
齿轮泵必须配带安全阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机.一、工作原理：圆弧齿轮泵是容积泵的一种，由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。
吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
齿轮泵的排出口的压力完全取决于泵出处阻力的大小。
二、运行维护1)启动前检查全部管路法兰，接头的密封性。
(2)盘动联轴器，无摩擦及碰撞声音。
(3)首次启动应向泵内注入输送液体。
(4)启动前应全开吸入和排出管路中的阀门，严禁闭阀启动。
(5)验证电机转动方向后，启动电机。
三，圆弧齿轮泵常见故障及维修方法:1)故障现象：泵不能排料故障原因：a、旋转方向相反;b、吸入或排出阀关闭; c、入口无料或压力过低; d、粘度过高，泵无法咬料对策： a、确认旋转方向; b、确认阀门是否关闭; c、检查阀门和压力表; d、检查液体粘度，以低速运转时按转速比例的流量是否出现，若有流量，则流入不足、(2)故障现象：泵流量不足故障原因：a、吸入或排出阀关闭; b、入口压力低; c、出口管线堵塞; d、填料箱泄漏;e、转速过低对策：a、确认阀门是否关闭;b、检查阀门是否打开;c、确认排出量是否正常; d、紧固;大量泄露漏影响生产时，应停止运转，拆卸检查; e、检查泵轴实际转速;。

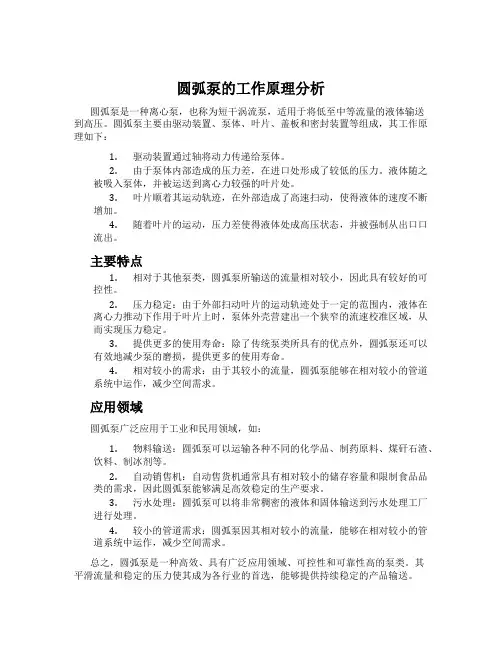

圆弧泵的工作原理分析圆弧泵是一种离心泵，也称为短干涡流泵，适用于将低至中等流量的液体输送到高压。
圆弧泵主要由驱动装置、泵体、叶片、盖板和密封装置等组成，其工作原理如下：1.驱动装置通过轴将动力传递给泵体。
2.由于泵体内部造成的压力差，在进口处形成了较低的压力。
液体随之被吸入泵体，并被运送到离心力较强的叶片处。
3.叶片顺着其运动轨迹，在外部造成了高速扫动，使得液体的速度不断增加。
4.随着叶片的运动，压力差使得液体处成高压状态，并被强制从出口口流出。
主要特点1.相对于其他泵类，圆弧泵所输送的流量相对较小，因此具有较好的可控性。
2.压力稳定：由于外部扫动叶片的运动轨迹处于一定的范围内，液体在离心力推动下作用于叶片上时，泵体外壳营建出一个狭窄的流速校准区域，从而实现压力稳定。
3.提供更多的使用寿命：除了传统泵类所具有的优点外，圆弧泵还可以有效地减少泵的磨损，提供更多的使用寿命。
4.相对较小的需求：由于其较小的流量，圆弧泵能够在相对较小的管道系统中运作，减少空间需求。
应用领域圆弧泵广泛应用于工业和民用领域，如：1.物料输送：圆弧泵可以运输各种不同的化学品、制药原料、煤矸石渣、饮料、制冰剂等。
2.自动销售机：自动售货机通常具有相对较小的储存容量和限制食品品类的需求，因此圆弧泵能够满足高效稳定的生产要求。
3.污水处理：圆弧泵可以将非常稠密的液体和固体输送到污水处理工厂进行处理。
4.较小的管道需求：圆弧泵因其相对较小的流量，能够在相对较小的管道系统中运作，减少空间需求。
总之，圆弧泵是一种高效、具有广泛应用领域、可控性和可靠性高的泵类。
其平滑流量和稳定的压力使其成为各行业的首选，能够提供持续稳定的产品输送。
不锈钢圆弧齿轮泵工作原理
不锈钢圆弧齿轮泵工作原理是利用一对圆弧齿轮的啮合运动来完成液体的吸入和排出。
其工作原理如下：
1. 初始状态：液体进入泵的吸入口，两个圆弧齿轮处于分离状态。
2. 吸入过程：当一只圆弧齿轮开始转动时，液体被齿轮的空腔吸入。
在齿轮的转动过程中，液体被带动到泵体的排液口。
3. 排出过程：当液体被带到排液口时，液体被推入泵体的排出管道，完成液体的排出。
4. 循环：当液体被排出后，另一只圆弧齿轮开始转动，从而完成一个完整的工作循环。
整个过程中，液体在泵体内不断被吸入和排出，实现液体的输送。
不锈钢圆弧齿轮泵由于材质具有耐腐蚀性，因此可用于输送腐蚀性液体。
该泵具有结构简单、体积小、重量轻、耐腐蚀、低噪音等特点，广泛应用于化工、制药、食品等行业的液体输送。
齿轮泵的工作原理
齿轮泵是一种常见的液压传动装置，它的工作原理是利用齿轮的旋转来吸入和排出液体。
齿轮泵通常由两个齿轮组成，一个是驱动齿轮，另一个是从动齿轮。
驱动齿轮通过电机或其他动力源的驱动，使从动齿轮旋转，从而实现液体的吸入和排出。
齿轮泵的工作原理可以分为吸入、压缩和排出三个阶段。
在吸入阶段，驱动齿轮旋转，从动齿轮随之旋转，液体被吸入泵体内部。
在压缩阶段，液体被齿轮挤压，压缩到一定程度后，被推向出口。
在排出阶段，液体被推向出口，同时从动齿轮继续旋转，准备进行下一轮的吸入。
齿轮泵的工作原理非常简单，但是它的应用范围非常广泛。
齿轮泵可以用于输送各种液体，包括水、油、液压油等。
它的结构简单，维护方便，成本低廉，因此被广泛应用于各种机械设备中。
齿轮泵的工作原理还有一些特点。
首先，齿轮泵的流量与齿轮的旋转速度成正比，因此可以通过调节齿轮的旋转速度来控制液体的流量。
其次，齿轮泵的压力与液体的黏度和齿轮的间隙有关，因此需要根据具体的应用场景来选择合适的齿轮泵。
最后，齿轮泵的密封性能较差，容易出现泄漏，因此需要定期检查和维护。
齿轮泵是一种简单、实用的液压传动装置，其工作原理简单易懂，应用范围广泛。
在实际应用中，需要根据具体的需求选择合适的齿
轮泵，并进行定期检查和维护，以确保其正常运行。
齿轮油泵工作原理
齿轮油泵是一种利用齿轮运转将液体从一处输送到另一处的机械装置。
它的工作原理是，两个齿轮旋转在油箱中，一个齿轮把油加压，另一个齿轮把油排出。
当齿轮转动时，油就会被挤出，这就是齿轮油泵的基本原理。
齿轮油泵的机构结构由轴承座、齿轮箱、齿轮、油封、活塞、活塞衬套、活塞杆、活塞衬套、油管等组成。
齿轮油泵的轴承座可以支撑齿轮箱，使其能够稳定地旋转。
齿轮箱内装有两个齿轮，一个齿轮把油从输入端压入，另一个齿轮把油从输出端排出。
齿轮与活塞之间由活塞衬套和活塞杆固定，活塞与油管之间由油封密封，以防止油从活塞衬套出来。
当齿轮油泵的齿轮转动时，油就会被挤出，进入活塞衬套内。
活塞上的活塞杆会压住活塞衬套，活塞衬套的压力会逐渐增加，活塞衬套里的油也随之增加。
活塞衬套里的油压力超过油封处的压力，油就会从油封处流出，从而输出。
齿轮油泵的工作原理是，两个齿轮旋转在油箱中，一个齿轮把油从输入端压入，另一个齿轮把油从输出端排出，活塞上的活塞杆会压住活塞衬套，活塞衬套里的油压力超过油封处的压力，油就会从油封处流出，从而输出。
齿轮油泵工作原理简单，结构紧凑，可以满足各种工况，被广泛应用于汽车、机械、液压系统等各个领域。
YCB圆弧齿轮泵工作原理YCB圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵.外啮合双齿轮泵的结构.一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开.齿轮转动时,吸入腔侧轮齿相互脱开处的齿间容积渐渐增大，压力降低,液体在压差作用下进入齿间。
随着齿轮的转动,一个个齿间的液体被带至排出腔.这时排出腔侧轮齿啮合处的齿间容积渐渐缩小,而将液体排出.齿轮泵适用于输送不含固体颗粒.无腐蚀性.粘度范围较大的润滑性液体.泵的流量可至300米3/时,压力可达3×107帕.它通常用作液压泵和输送各类油品.齿轮泵结构简单紧凑,制造简单,维护便利,有自吸本领,但流量.压力脉动较大且噪声大.齿轮泵必需配带安全阀,以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机一.工作原理:YCB圆弧齿轮泵是容积泵的一种,由两个齿轮.泵体与前后盖构成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去.吸入腔与排出腔是靠两个齿轮的啮合线来隔开的.齿轮泵的排出口的压力完全取决于泵出处阻力的大小.二.运行维护（1）启动前检查全部管路法兰,接头的密封性.（2）盘动联轴器,无摩擦及碰撞声音.（3）首次启动应向泵内注入输送液体.（4）启动前应全开吸入和排出管路中的阀门,严禁闭阀启动.（5）验证电机转动方向后,启动电机.三.YCB圆弧齿轮泵常见故障及维护和修理方法:（1）故障现象:泵不能排料故障原因:a旋转方向相反:b吸入或排出阀关闭:c入口无料或压力过低:d粘度过高,泵无法咬料对策:a确认旋转方向:b确认阀门是否关闭:c检查阀门和压力表:d 检查液体粘度,以低速运转时按转速比例的流量是否显现,若有流量,则流入不足.（2）故障现象:泵流量不足故障原因:a吸入或排出阀关闭:b入口压力低:c出口管线堵塞:d 填料箱泄漏:e转速过低对策:a确认阀门是否关闭:b检查阀门是否打开:c确认排出量是否正常.d紧固:大量泄露漏影响生产时,应停止运转,拆卸检查:e检查泵轴实际转速:。
齿轮油泵的工作原理
齿轮油泵是一种常用于工业设备和机械设备中的润滑系统，它的主要作用是将润滑油输送到设备的各个齿轮和轴承部位，以减少摩擦和磨损，保障设备的正常运行。
齿轮油泵的工作原理主要包括以下几个方面。
齿轮油泵采用齿轮传动的方式来实现润滑油的输送。
齿轮油泵通常由两个或多个齿轮组成，其中一个齿轮作为驱动齿轮，另一个齿轮则作为从动齿轮。
当驱动齿轮转动时，从动齿轮也会跟随转动，从而实现润滑油的输送。
齿轮油泵内部设置有进油口和出油口。
当驱动齿轮转动时，润滑油会通过进油口进入齿轮油泵的腔体内部。
随着驱动齿轮的转动，润滑油被挤压到腔体的出油口处，并被输送到需要润滑的设备部位。
齿轮油泵的工作原理还与其内部的密封结构密切相关。
齿轮油泵通常采用密封垫圈或机械密封等结构，以防止润滑油泄漏。
同时，齿轮油泵还需要保证内部的润滑油在输送过程中不被污染。
因此，在齿轮油泵的设计和制造过程中，需要考虑到密封结构的可靠性和润滑油的过滤净化。
齿轮油泵还需要考虑到润滑油的供给量和压力。
润滑油的供给量需要根据设备工作条件和齿轮的运行速度来确定，以保证设备在工作过程中能够得到足够的润滑。
而润滑油的压力则需要根据设备的负
载和工作环境来确定，以确保润滑油能够顺利地流动到设备的各个部位。
齿轮油泵的工作原理主要包括齿轮传动、润滑油的输送、密封结构和润滑油的供给量与压力等方面。
齿轮油泵在工业设备和机械设备中起着至关重要的作用，通过提供足够的润滑油，能够减少设备的摩擦和磨损，延长设备的使用寿命，并保障设备的正常运行。
齿轮泵 YCB系列不锈钢齿轮泵参考资料: 海泰美信工业设备(北京)有限公司YCB系列不锈钢齿轮泵产品简介:工作原理:图示是外啮合齿轮泵的工作原理图。
由图可见，这种泵的壳体内装有一对外啮合齿轮。
由于齿轮端面与壳体端盖之间的缝隙很小，齿轮齿顶与壳体内表面的间隙也很小，因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。
当齿轮按图示方向旋转时，右侧的齿轮逐渐脱离啮合，露出齿间。
因此这一侧的密封容腔的体积逐渐增大，形成局部真空，油箱中的油液在大气压力的作用下经泵的吸油口进入这个腔体，因此这个容腔称为吸油腔。
随着齿轮的转动，每个齿间中的油液从右侧被带到了左侧。
在左侧的密封容腔中，轮齿逐渐进入啮合,使左侧密封容腔的体积逐渐减小，把齿间的油液从压油口挤压输出的容腔称为压油腔。
当齿轮泵不断地旋转时，齿轮泵的吸、压油口不断地吸油和压油，实现了向液压系统输送油液的过程。
在齿轮泵中，吸油区和压油区由相互啮合的轮齿和泵体分隔开来，因此没有单独的配油机构。
用途:适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80?，粘度为5×10-6,1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体，以及用于液压传动系统。
应用范围:在输油系统中可用作传输，增压泵;在燃油系统中可用作输送，加压，喷射的燃油泵;在液压传动系统中可用作提供液压动力的液压泵;在一切工业领域中，均可作润滑油泵用。
结构特点:本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。
齿轮采用双圆弧正弦曲线齿形制造。
它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。
该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。
泵设有安全阀作为超载保护，安全阀全回流压力为泵额定排出压力的1.5倍。
也可在允许排出压力范围内根据实际需要另行调整。
齿轮油泵的工作原理
齿轮油泵是一种常见的润滑系统设备，用于将润滑油输送到机械设备的齿轮系统中，以提供必要的润滑和冷却。
其工作原理如下：
1. 泵的内部结构：齿轮油泵主要由泵体、驱动轴和齿轮组成。
泵体内设有两个齿轮，分别为驱动齿轮和从动齿轮。
驱动齿轮由驱动轴带动旋转，而从动齿轮则通过咬合与驱动齿轮一起转动。
2. 工作原理：当泵体与润滑系统连通后，润滑油从润滑系统进入泵体中。
当驱动轴转动时，驱动齿轮也开始旋转。
由于从动齿轮与驱动齿轮咬合，当驱动齿轮转动时，从动齿轮也被带动一同旋转。
3. 润滑油吸入：当齿轮组转动时，从动齿轮的齿槽会逐渐与泵体内的吸油腔相连。
吸油腔与进油通道相连，从而使润滑油从进油通道被吸入吸油腔。
4. 润滑油排出：同时，从动齿轮的齿槽也会逐渐与与出油通道相连，使润滑油从泵体的出油通道被排出。
5. 循环输送：润滑油被泵送出去后，会进入润滑系统，通过管路输送到需要润滑和冷却的齿轮系统。
在齿轮系统中，润滑油起到了润滑、冷却、减少磨损和摩擦等作用。
总结：齿轮油泵的工作原理是通过齿轮组的咬合和转动，使润
滑油被吸入泵体并排出，从而实现对齿轮系统的润滑和冷却。
这种工作原理确保了齿轮系统的正常运行和延长了机械设备的使用寿命。
圆弧齿轮油泵工作原理
圆弧齿轮油泵是一种常见的液压泵，具有高效、稳定、可靠的特点。
它通过圆弧齿轮的旋转来产生压力，将液体从低压区域输送到高压区域，实现液体的输送和压力增加。
圆弧齿轮油泵的工作原理如下：首先，将液体（一般为油）从油箱中吸入泵的吸入口。
当齿轮开始旋转时，液体会被吸入齿轮的齿槽中。
随着齿轮继续旋转，液体进入齿槽的同时也被密封在齿槽中。
当齿轮继续旋转时，液体被推到齿槽的出口处。
在齿轮的旋转过程中，液体被挤压，并随着齿轮的旋转运动，逐渐被推向高压区域。
当液体到达高压区域时，液体的压力会急剧增加。
在液体被推向高压区域的同时，旋转的齿轮会继续将液体从低压区域吸入。
这样，液体就形成了一个连续的流动循环，从而实现了液体的输送和压力的增加。
圆弧齿轮油泵的工作原理基于齿轮的旋转和液体的连续流动。
通过合理设计齿轮的形状和尺寸，可以实现不同的流量和压力要求。
同时，圆弧齿轮油泵具有体积小、结构简单、维护方便等优点，广泛应用于各种液压系统中。
圆弧齿轮油泵通过齿轮的旋转来推动液体的流动，并实现液体的输送和压力的增加。
它是一种高效、稳定、可靠的液压泵，广泛应用
于各个领域。
圆弧齿轮泵工作原理
圆弧齿轮泵是一种正向排量的离心泵，它的工作原理主要通过齿轮的运动来实现流体的输送。
具体工作原理如下：
1. 泵体内部有两个齿轮：一个是驱动齿轮（也称为“动齿轮”），另一个是从动齿轮（也称为“定齿轮”）。
2. 动齿轮通过轴与电动机相连，电动机的转动带动动齿轮旋转。
3. 动齿轮与定齿轮之间形成一定的啮合间隙，并在泵体内形成一些密封的工作室，即齿槽。
4. 随着动齿轮的旋转，齿槽相应地运动，形成一种泵腔的变化。
在齿轮的旋转过程中，齿槽从小到大逐渐扩大，使泵腔内的流体吸入。
5. 当齿槽扩大到一定程度时，它将与泵体的吸入口连通，使外部的流体通过吸入口进入泵腔。
6. 随着动齿轮的继续旋转，齿槽慢慢变窄，将泵腔与吸入口隔离，形成一定的密闭空间，使流体无法回流。
7. 与此同时，随着动齿轮的旋转，齿槽还将与泵体的出口连通，使泵腔内的流体被排出。
8. 当动齿轮一圈完成后，整个输送循环重新开始。
综上所述，圆弧齿轮泵的工作原理是通过齿轮的旋转运动，形成一系列变化的齿槽来实现流体的吸入和排出，从而实现流体的输送。
齿轮泵的工作原理及应用1. 工作原理齿轮泵是一种常见的液体输送装置，它的工作原理是利用一对齿轮在泵体内旋转，将液体吸入泵腔并推送到出口。
齿轮泵通常由驱动轴、从动轴、泵壳和齿轮组成。
工作原理如下： 1. 驱动轴带动从动轴和齿轮旋转。
2. 当齿轮与泵壳内的液体接触时，液体会被吸入齿间的空隙中。
3. 随着齿轮旋转，液体被推送到泵腔的出口。
4. 液体从出口流出，完成液体输送过程。
2. 应用齿轮泵由于其简单可靠的工作原理，广泛应用于各个行业中，特别是在以下领域：2.1 工业应用齿轮泵在工业领域中被广泛使用，用于以下方面： - 润滑油输送：齿轮泵可以输送各种润滑油，用于润滑各种设备，例如发动机、齿轮箱等。
- 冷却剂循环：齿轮泵可用于工业设备的冷却系统，将冷却液体循环输送，保持设备的正常运行温度。
- 石油和化工：齿轮泵在石油和化工行业中常用于输送各种液体，如原油、化学品等。
2.2 汽车工业在汽车工业中，齿轮泵广泛用于润滑系统和转向系统： - 润滑系统：齿轮泵用于输送发动机的润滑油，保持发动机正常运行。
- 转向系统：齿轮泵用于转向液的输送，为转向系统提供所需的压力。
2.3 农业应用齿轮泵在农业领域中具有重要作用，主要用于以下方面： - 农田灌溉：齿轮泵可用于输送水源，满足农田的灌溉需求。
- 农业机械：齿轮泵广泛应用于农业机械中的液压系统，例如拖拉机、收割机等。
2.4 其他领域此外，齿轮泵还适用于其他领域，如船舶、建筑和采矿等。
在船舶领域，齿轮泵用于燃油和船舶润滑系统；在建筑领域，齿轮泵用于混凝土搅拌车、压力机等设备；在采矿领域，齿轮泵用于输送矿石浆液等。
总之，齿轮泵因其简单可靠的工作原理，在各个行业都有广泛的应用。
通过不断的技术改进和创新，齿轮泵的性能和效率得到了提升，满足了不同领域的需求。
YCB圆弧齿轮泵工作原理
YCB圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵.
外啮合双齿轮泵的结构.一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开.齿轮转动时,吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低,液体在压差作用下进入齿间。
随着齿轮的转动,一个个齿间的液体被带至排出腔.这时排出腔侧轮齿啮合处的齿间容积逐渐缩小,而将液体排出.齿轮泵适用于输送不含固体颗粒.无腐蚀性.粘度范围较大的润滑性液体.泵的流量可至300米3/时,压力可达3×107帕.它通常用作液压泵和输送各类油品.齿轮泵结构简单紧凑,制造容易,维护方便,有自吸能力,但流量.压力脉动较大且噪声大.齿轮泵必须配带安全阀,以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机
一.工作原理:
亦歆YCB圆弧齿轮泵是容积泵的一种,由两个齿轮.泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去.吸入腔与排出腔是靠两个齿轮的啮合线来隔开的.
齿轮泵的排出口的压力完全取决于泵出处阻力的大小.
二.运行维护
(1)启动前检查全部管路法兰,接头的密封性.
(2)盘动联轴器,无摩擦及碰撞声音.
(3)首次启动应向泵内注入输送液体.
(4)启动前应全开吸入和排出管路中的阀门,严禁闭阀启动.
(5)验证电机转动方向后,启动电机.
三.YCB圆弧齿轮泵常见故障及维修方法:
(1)故障现象:泵不能排料
故障原因:a旋转方向相反:b吸入或排出阀关闭:c入口无料或压力过低:d粘度过高,泵无法咬料
对策:a确认旋转方向:b确认阀门是否关闭:c检查阀门和压力表:d 检查液体粘度,以低速运转时按转速比例的流量是否出现,若有流量,则流入不足.
(2)故障现象:泵流量不足
故障原因:a吸入或排出阀关闭:b入口压力低:c出口管线堵塞:d填料箱泄漏:e转速过低
对策:a确认阀门是否关闭:b检查阀门是否打开:c确认排出量是否正常.d紧固:大量泄露漏影响生产时,应停止运转,拆卸检查:e检查泵轴实际转速:。
