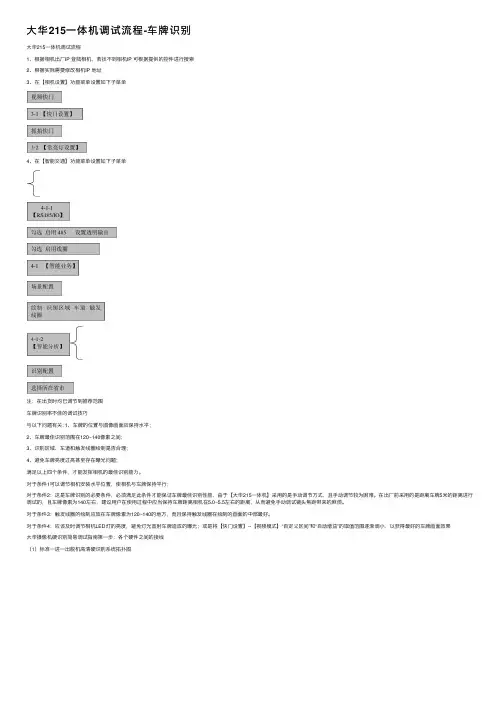

⼤华215⼀体机调试流程-车牌识别⼤华215⼀体机调试流程1、根据相机出⼚IP 登陆相机，若找不到相机IP 可根据提供的控件进⾏搜索2、根据实际需要修改相机IP 地址3、在【相机设置】功能菜单设置如下⼦菜单4、在【智能交通】功能菜单设置如下⼦菜单注：在出货时均已调节到推荐范围车牌识别率不佳的调试技巧与以下问题有关: 1、车牌的位置与图像画⾯应保持⽔平；2、车牌最佳识别范围在120~140像素之间；3、识别区域、车道和触发线圈绘制是否合理；4、避免车牌亮度过⾼甚⾄存在曝光问题；满⾜以上四个条件，才能发挥相机的最佳识别能⼒。

对于条件1可以调节相机安装⽔平位置，使相机与车牌保持平⾏；对于条件2：这是车牌识别的必要条件，必须满⾜此条件才能保证车牌最佳识别性能，由于【⼤华215⼀体机】采⽤的是⼿动调节⽅式，且⼿动调节较为困难。

在出⼚前采⽤的是距离车牌5⽶的距离进⾏调试的，且车牌像素为140左右，建议⽤户在使⽤过程中应当保持车牌距离相机在5.0~5.5左右的距离，从⽽避免⼿动调试镜头焦距带来的⿇烦。

对于条件3：触发线圈的绘制应放在车牌像素为120~140的地⽅，⽽且保持触发线圈在绘制的画⾯的中部最好。

对于条件4：应该及时调节相机LED灯的亮度，避免灯光直射车牌造成的曝光；或是将【快门设置】--【视频模式】“⾃定义区间”和“⾃动增益”的取值范围逐渐调⼩，以获得最好的车牌画⾯效果⼤华摄像机硬识别简易调试指南第⼀步：各个硬件之间的接线（1）标准⼀进⼀出脱机⾼清硬识别系统拓扑图（2）硬识别专⽤控制板S012E外围接线注意点：1.控制机主板、⼤华摄像机通过⽹线与电脑通讯；2.⼤华摄像机与控制机主板通过RS485通讯。

也就是说要实现脱机功能，摄像机和主板之间必须连接⼀条RS485通讯线。

注意点⼤华摄像机（RS485-A1 RS485-B1）接控制机主板（A B）；⼿动开闸按钮接控制机主板IO13端⼝的（GND WA2）（3）⼤华摄像机硬识别摄像机的接线第⼆步：【⼤华215⼀体机】调试登陆摄像机1）在登陆之前，进⼊IE浏览器，⼯具选项除【仅允许经过批准的域在未经提⽰的情况下使⽤ActiveX】设置为禁⽤之外，将所有包含Active X2）登陆之后注意提⽰的控件必须允许安装，阻⽌安装控件之后视频不能正常显⽰；3）在IE浏览器的地址栏输⼊摄像机的IP，默认摄像机的IP是192.168.2.218；4）⽤户名admin，密码admin注：对于摄像机IP地址忘记了，可以采⽤相机控件进⾏根据实际需要修改IP（默认IP：192.168.2.218）1）出⼚时摄像机默认IP地址192.168.2.218，设置的时候需要保证摄像机、控制板以及电脑的IP地址在同⼀⽹段；2）修改IP地址后点击确定，摄像机⾃动重新启动，等待两分钟后，⽤新的IP地址重新登录。

车牌识别一体机系统调试说明书目录一．车牌识别概述 (4)二、车牌识别安装前注意事项....................................................................... 错误!未定义书签。

1、计算机最低配置要求......................................................................... 错误!未定义书签。

2、现场安装位置最低要求尺寸............................................................. 错误!未定义书签。

三、布线图 (7)1、标准一进一出布线图 (7)2、单通道一进一出布线图 (8)3、出入口分开布线图 (8)4、现场安装角度及识别距离参考对比图 (9)5、摄像机尾板接线图 (10)6、设备接线图 (10)四．车牌识别一体机安装步骤 (11)1．固定摄像机立柱 (11)2．补光灯支架安装及补光灯安装 (11)3．鸭嘴 (11)4．摄像机安装 (11)五．三步轻松完成摄像机参数设置 (12)第一步：设置安装引导 (13)第二步：摄像机IP地址设置 (13)第三步：设置输入输出 (14)六、摄像机参数设置 (15)1．储存管理 (15)2．智能分析 (15)3．用户管理 (16)4．摄像机在IE浏览器上看不到视频设置步骤 (17)5．设备常见故障处理 (17)七．数据库安装步骤说明 (18)八．软件安装步骤 (22)1．选择安装文件 (22)2．双击运行安装程序 (22)3．创建数据库 (26)4．运行视频注册控件 (26)九．管理软件操作说明 (27)1．双击运行桌面图标 (27)2．选择管理员登录 (27)十、软件主界面三步设置 (28)1、参数设置 (28)2、道口设置 (31)3、用户类型及收费设置 (31)十一．系统管理及停车管理 (33)1．密码修改 (33)2．用户管理 (33)3.．数据库维护 (35)4．操作日志 (37)5．车主档案管理 (37)6．在线收费 (40)7．单位设置 (40)十二．记录查询与报表输出 (41)1．月租用户缴费记录 (41)2．预付款用户充值记录 (42)3．临时停车收费记录 (42)4．交班记录 (43)5．预付款余额查询 (43)6．固定用户图像对比记录 (43)7．消费减免记录 (43)8．车辆刷卡记录 (43)9．场内车查询 (43)十三．安装时故障排除 (43)1．局域网网络的组建 (43)2．安装SQL2000数据库提示挂起 (52)3．一键共享软件 (53)一．车牌识别概述在现代化停车场管理中，涉及到各方面的管理，其中车辆的管理是一个重要的方面。
