垫层砼浇筑技术交底(1)

  • 格式：doc
  • 大小：52.50 KB
  • 文档页数：3

面层收面
养
护Hale Waihona Puke 2、基层处理：根据验槽情况将地基处理到位并满足要求，请监理验收。砼浇筑前需洒水湿润基底夯实， 并将槽内杂物清理干净。
交底人： 项目技术负责人： 项目经理： 资料员签章：
接受交底负责人：
甘肃省工程质量监督总站编制（版权所有
不准翻印）
技术交底
单位 （子单位）工程名称 分部（子分部）工程名称 施工单位 交底人 管沟地基与基础 中冶天工集团有限公司 接受交底人数 定西市体育场 分项工程名称 项目经理 作业班组 管沟砼垫层浇筑
技术交底
单位 （子单位）工程名称 分部（子分部）工程名称 施工单位 交底人 管沟地基与基础 中冶天工集团有限公司 接受交底人数 定西市体育场 分项工程名称 项目经理 作业班组 管沟砼垫层浇筑
交底内容
一、施工准备： 1、机具准备： 1）施工机具：平板振捣器、铁锹、铁抹子、木抹子、刮杠、胶皮管、水准仪。 2）运输机具：砼汽车泵。 2、材料准备： 1）本工程混凝土强度等级为 C10 素混凝土，厚度 100mm； 3）原材试验报告、配合比通知单、开盘鉴定等技术质量证明文件随第一车砼进场送达。 4）养护砼用塑料薄膜； 5）5×10cm 木方。 3、作业条件： 1）基槽验收完成，褥垫层铺设完成并通过验收。 2）提前检查设备运行情况，保证水电到位； 3）钉设水平标高控制桩，抄测水平标高控制点； 4）垫层模板检查合格，并办理完预检手续； 5）浇筑垫层砼时使其一次浇筑成活。 6）基坑内杂物必须清理干净。 二、施工工艺： 1、工艺流程 准备工作 基底处理 砼浇筑
交底人： 项目技术负责人： 项目经理： 资料员签章：
接受交底负责人：
甘肃省工程质量监督总站编制（版权所有
不准翻印）
交底内容
3、砼浇筑 1）砼浇筑：砼运到槽底及时用铁锹铺摊到位均匀，采用平板振捣器振捣。砼垫层厚度 100mm。然后用 杠尺根据水平标高控制线刮平。 2）为保证砼浇筑时不产生离析，砼由高处自由倾落落距必须小于 2 米。当超过 2 米时沿溜槽下落。 3）垫层砼采用平板振动器振捣，以保证砼密实。平板式振动器要振动均匀，前后位置和排与排间互相 搭接应为 30～50mm,严防漏振，振动要到表面泛浆但无气泡为止。 4）在砼铺摊时需加强振捣垫层周边，用铁锹拍压密实。 5）面层收面：当砼振捣密实后，原浆收面，第一遍抹压，用木抹子轻轻抹压一遍，直到出浆为止。当 混凝土初凝后，再用铁抹子进行第二遍抹压，把砂眼填实抹平，并用力将所有抹纹压平压光。根据天气情 况掌握好时间，严禁事后洒水搓压，并随着收面将水平标高控制桩拔掉，将此处填塞密实，并设专人负责。 6）养护：面层抹压完后及时覆盖塑料薄膜保水养护，在垫层砼浇筑完 12 小时内进行浇水养护，每天 不少于 2 次，养护时间一般不少于 7 天。 7） 8）试块留置：及时通知项目试验员依据施工规范规定进行砼试块留置。每 100m 留置一组，且每 段至少一组。 三、质量要求： 1、主控项目：混凝土养护及试块留置必须符合施工规范的规定。其强度必须符合规定和设计要求。严 禁出现蜂窝麻面、空洞、疏松层。 2、允许偏差项目： 平整：3mm 截面尺寸：±5mm
交底内容
四、应注意的质量问题： 1、蜂窝：主要集中在垫层四周边沿，加强此部位振捣。 2、收面：根据天气情况掌握面层收面时间，避免超时。 3、基底未洒水太干燥和垫层过薄，会造成混凝土不密实。 五、成品保护： 1、控制桩保护：包括槽底建筑物轴线、水平标高控制桩和垫层水平标高控制桩，不得将多余的砼倒置 于建筑物控制桩上；砼浇筑时，砼不得直接倒在垫层控制桩上，施工人员不得碰撞控制桩。 2、面层：面层不得过早上人，在已浇筑的垫层混凝土强度达到 12Mpa 以上，可允许人在其上走动和进 行其他工序。另外浇筑人员下班不得从刚浇筑完的砼垫层上经过。 六、安全注意事项： 1、严格按安全交底进行施工操作，进入施工现场必须佩戴安全帽，严禁吸烟。 2、使用平板振捣器需佩带安全劳保用品（绝缘手套、绝缘鞋） ，设一人负责电缆线移动。 3、严禁从地面向基坑底下直接扔工具等物； 4、各类机电设备和线路，应保持绝缘良好，有接地接零措施，临时照明应用 36V 以下的安全电压； 临时用电应有专业电工接线，严禁私自私搭乱接。
3
交底人： 项目技术负责人： 项目经理： 资料员签章：
接受交底负责人：
甘肃省工程质量监督总站编制（版权所有
不准翻印）
技术交底
单位 （子单位）工程名称 分部（子分部）工程名称 施工单位 交底人 管沟地基与基础 中冶天工集团有限公司 接受交底人数 定西市体育场 分项工程名称 项目经理 作业班组 管沟砼垫层浇筑

合集下载

水泥混凝土垫层施工技术交底

水泥混凝土垫层施工技术交底

编号：XXX编号：XXX编号：XXX(5)振捣。

用铁锹摊铺混凝土，厚度略高于垫层面，随即用平板振捣器振捣。

厚度超过200mm时，用插入式振捣器振捣，其移动距离不大于作用半径的1.5倍，不得漏振，保证混凝土密实，并按规定留置混凝土试块以检验其强度。

图1平头缝、企口缝、假缝示意图(单位：mm)(a)平头缝；(b)企口缝；(c)假缝(6)找平。

混凝土振捣密实后，按照标高控制线(点)检查平整度，用木刮杠刮平，表面用木抹子搓平。

有坡度要求的，按设计要求的坡度找坡。

(7)养护。

已浇筑完的混凝土垫层，应在浇筑12h后洒水养护，一般养护不少于7d。

3.季节性施工要点(1)雨期施工时，雨天要及时测试砂、石的含水量，及时调整施工配合比，保证水灰比的准确性。

若室外施工，铺筑混凝土应避开雨天，并备有可靠的防雨措施。

(2)冬期施工时，环境温度不得低于5℃。

如在负温度下施工时，应根据气温掺加防冻剂，掺量严格按照配合比执行。

混凝土铺筑完后应及时覆盖塑料薄膜和保温材料，防止混凝土受冻，并应符合国家现行标准《建筑工程冬期施工规程》(JGJ/T104—2011)的有关规定。

三、质量验收要求1.主控项目(1)水泥混凝土垫层采用的粗骨料，其最大粒径不应大于垫层厚度的2/3;含泥率不应大于2%;砂为中粗砂，其含泥率不应大于3%。

检验方法：观察检查和检查材质合格证明文件及检测报告。

(2)混凝土的强度等级应符合设计要求，且不应小于C10。

检验方法：观察检查和检查配合比通知单及检测报告。

2.一般项目水泥混凝土垫层表面的允许偏差见表1。

编号：XXX编号：XXX。

基础垫层混凝土浇筑技术交底

基础垫层混凝土浇筑技术交底

交底内容：（一）材料规定1、混凝土：按设计规定C20。

（二）重要机具汽车泵、振捣器、铁滚筒、铁锹、刮杠、木抹子、铁抹子、抹光机、三级电箱、线缆、10米卷尺、LED照灯。

作业条件1、基础轴线尺寸、基底标高和地基压实度通过检查，办完隐检手续。

2、检查模板并清理模板内残留杂物，办完预检手续。

3、砼上口旳标志已完毕，在基础范围每隔2.5m设一种水平桩。

4、汽车泵、振捣器等机械设备应经检查、维修，保证浇筑过程顺利进行。

5、检查电源、线路，并做好照明准备工作。

6、配齐所有管理人员和施工人员，并对所有人员进行技术交底、安全交底。

7、人员行走旳马道须支设牢固，并经安所有门验收。

浇筑前清整现场道路，保证混凝土运送畅通。

8、现场提前半天洒水湿润。

（四）操作工艺1、混凝土采用罐车运送，塌落度符合混凝土申请单，现场砼旳塌落度控制在±20mm，运送到现场时不产生明显离析现象，不得有水泥砂浆流失。

2、混凝土基本掏平后，使用振捣器振捣，通过观测（砼表面泛出浆、不再明显下沉、不再出现气泡）来确定振捣时间；振捣后，采用铁滚筒拖1—2遍。

3、浇筑砼旳过程中应派专人看护模板，发现模板有变形、位移时立即停止浇筑，并在已浇筑旳混凝土终凝前修整完好，再继续浇筑。

振捣时须保证砼填满、填实。

4、砼振捣密实后，根据水平桩，用3m刮杠四面刮平，用抹子搓平并压光。

在收面完毕后2—3小时，采用抹光机提浆收面。

5、混凝土终凝后来进行浇水养护7天。

质量原则1、基本项目：砼应振捣密实，不得有蜂窝、孔洞、麻面、缝隙、夹渣层等缺陷。

2、容许偏差表：（mm）（六）成品保护1、侧面模板应在砼强度能保证其表面及棱角不因拆模板而受损伤时方可拆模，一般为一天左右。

2、已浇筑砼要加以保护，必须在砼到达1.2Mpa后来，方准在上面施工及来往行人，在砼表面不得出现脚印。

垫层砼浇筑技术交底

垫层砼浇筑技术交底

7、混凝土的振捣：
技术负责人
交底人
接受人
工程质量监督站监制

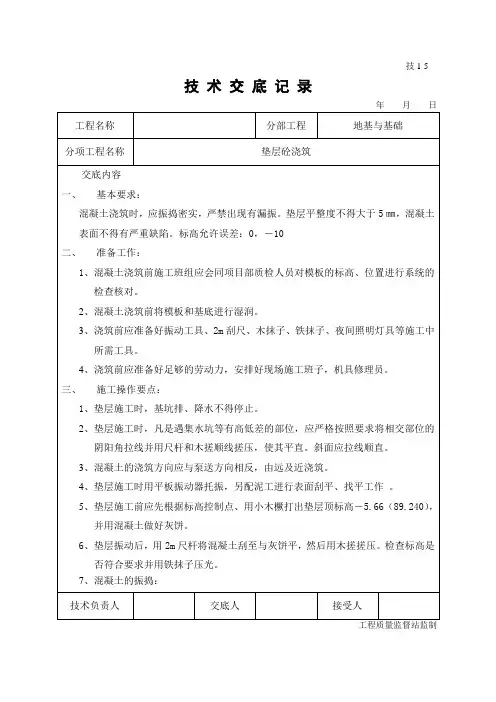

技1-5
技术交底记录
年月日
工程名称
分部工程
地基与基础
分项工程名称
垫层砼浇筑
交底内容
平板振动器振动时，其在每一个位置应连续振动一定的时间，不宜拉的太快或太慢。在正常情况下以20～40S为宜，并以混凝土表面泛浆为准；平板振动器移动时应按照一定的路线，并保证前后、左右相互搭接30～50。
四、混凝土的养护和成品保护
1、混凝土浇筑完毕后，应及时进行养护，使其表面保持24小时湿润，且不得有积水。
2、混凝土养护用水应ቤተ መጻሕፍቲ ባይዱ拌制用水相同（即饮用水），混凝土养护次数应保持混凝土表面湿润。
3、混凝土初凝前不得在上面踩踏或拉车，并防止钢管等硬物破坏混凝土表面。
五、安全要求与防护：
1、混凝土作业时，振捣手必须穿绝缘鞋和绝缘手套。
3、混凝土的浇筑方向应与泵送方向相反，由远及近浇筑。
4、垫层施工时用平板振动器托振，另配泥工进行表面刮平、找平工作。
5、垫层施工前应先根据标高控制点、用小木橛打出垫层顶标高－5.66（89.240），并用混凝土做好灰饼。
6、垫层振动后，用2m尺杆将混凝土刮至与灰饼平，然后用木搓搓压。检查标高是否符合要求并用铁抹子压光。
技1-5
技术交底记录
年月日
工程名称
分部工程
地基与基础
分项工程名称
垫层砼浇筑
交底内容
一、基本要求：
混凝土浇筑时，应振捣密实，严禁出现有漏振。垫层平整度不得大于5㎜，混凝土表面不得有严重缺陷。标高允许误差：0，－10
二、准备工作：
1、混凝土浇筑前施工班组应会同项目部质检人员对模板的标高、位置进行系统的检查核对。
垫层浇筑技术交底

垫层浇筑技术交底

交底内容：一、施工准备1、材料准备：砼选用商品砼;强度标号C15..2、主要机具：汽车泵、插入式振动棒、2米长刮尺;木抹子、铁抹子;磨光机..二、作业条件1、基坑挖至设计标高;表面平整..2、由设计、勘察、监理、质监站单位进行验槽;并验收合格..3、C15商品砼到现场;商混资料、各手续齐全..三、垫层砼浇筑1、施工工艺：清槽→定位放线→垫层边支模→砼浇筑→振捣→找平、压光→砼养护2、清槽：距离基底标高留置300MM厚土层..用人工把该部位清槽至垫层底设计标高;挖机配合清土..3、定位放线：根据施工图纸进行基础定位放线;并用白灰洒出基础边线;再放出垫层定位线;经验线合格方可进行下道工序..4、标高控制：垫层采用插短钢筋的方法来控制垫层面标高..采用梅花形布置;短钢筋上端即为垫层完成面高度..5、根据垫层定位线;采用100100木方支设边模;并用钢筋棍在外侧固定..6、混凝土浇筑和找平：商混罐车进场后;浇筑前质检员立即每罐进行塌落度检查;塌落度检查依据根据商混配比单;对达不到要求的退回商混公司不得进行浇筑;重新发货..7、用混凝土泵车将混凝土送到浇筑地点;用铁铲将砼摊开;用平板振捣器配合振动棒进行振捣..振捣密实后使用2米刮尺将混凝土面与钢筋标高面抹平;表面塌陷的及时用砼找平;在用2米长尺再刮一次..然后用木抹子抹光压平..电梯基坑及集水坑处侧壁由于无法振捣;采用铁铁铲进行拍平压实;最后再用铁抹子压光..8、清理：垫层浇筑完毕后将散落在基槽内的砼清理干净;为下步施工创造条件..9、砼养护：已完成浇筑的砼垫层在12小时内进行浇筑养护;一般养护不到少于7昼夜..四、安全文明施工施工现场工人必须做好防护措施;带好安全帽..砼振捣器由专人操作;并做好必要的防护措施;晚上加班做好照明准备工作;有事及时联系现场管理人员;浇筑完毕做好料完场清工作;做好安全文明施工..。
