球墨铸铁的金相组织

球墨铸铁金相检测标准2021
球墨铸铁是一种具有优良机械性能和耐腐蚀性能的铸铁材料，常用于制造汽车零部件、机械设备、管道和阀门等。

金相检测是对材料显微组织进行观察和分析的一种常见方法，以评估材料的质量和性能。

2021年的球墨铸铁金相检测标准主要包括以下几个方面：
1. 显微组织观察，金相检测标准通常要求对球墨铸铁的显微组织进行观察，包括珠光体、铁素体和渗碳体的分布情况、尺寸和形态等。

这些观察可以通过金相显微镜或扫描电镜等设备进行。

2. 化学成分分析，金相检测标准通常还要求对球墨铸铁的化学成分进行分析，包括主要合金元素（如碳、硅、锰、镁等）的含量和分布情况。

这可以通过化学分析方法（如光谱分析、X射线荧光分析等）来完成。

3. 相对密度和孔隙率检测，球墨铸铁的相对密度和孔隙率对其性能有重要影响，因此金相检测标准通常也包括对这些指标的检测要求，可以通过密度计和金相显微镜等设备进行测定。

4. 力学性能测试，金相检测标准还可能包括对球墨铸铁的力学
性能进行测试，如拉伸强度、硬度、冲击韧性等指标的测定，以评估材料的强度和韧性。

总的来说，球墨铸铁金相检测标准旨在通过对材料显微组织、化学成分、密度、孔隙率和力学性能等方面的检测和分析，全面评估球墨铸铁的质量和性能，确保其符合相关标准要求，以满足不同工程和应用的需要。

具体的标准文件可以参考国家标准化管理委员会发布的相关标准文献，以获取最新的标准要求和测试方法。

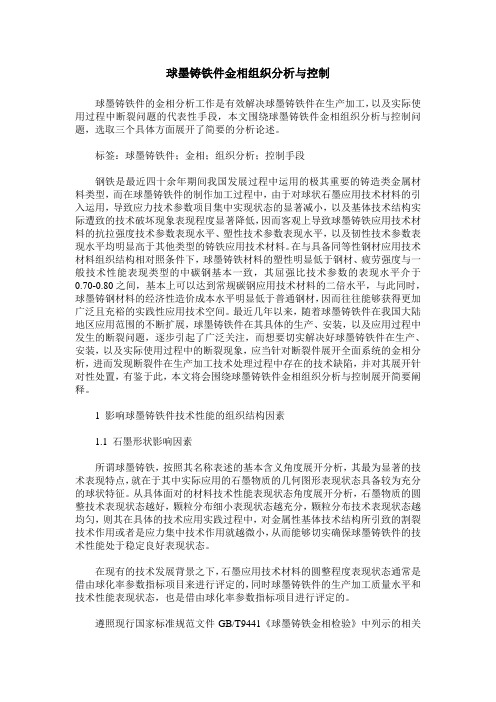

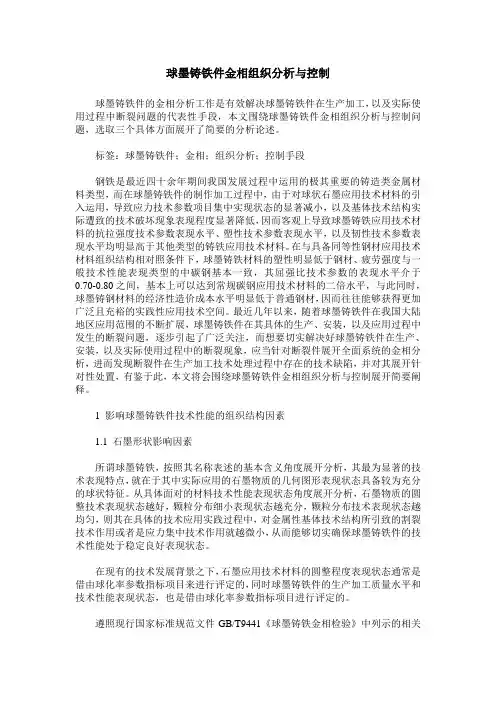

球墨铸铁件金相组织分析与控制球墨铸铁件的金相分析工作是有效解决球墨铸铁件在生产加工，以及实际使用过程中断裂问题的代表性手段，本文围绕球墨铸铁件金相组织分析与控制问题，选取三个具体方面展开了简要的分析论述。

标签：球墨铸铁件；金相；组织分析；控制手段钢铁是最近四十余年期间我国发展过程中运用的极其重要的铸造类金属材料类型，而在球墨铸铁件的制作加工过程中，由于对球状石墨应用技术材料的引入运用，导致应力技术参数项目集中实现状态的显著减小，以及基体技术结构实际遭致的技术破坏现象表现程度显著降低，因而客观上导致球墨铸铁应用技术材料的抗拉强度技术参数表现水平、塑性技术参数表现水平，以及韧性技术参数表现水平均明显高于其他类型的铸铁应用技术材料。

在与具备同等性钢材应用技术材料组织结构相对照条件下，球墨铸铁材料的塑性明显低于钢材、疲劳强度与一般技术性能表现类型的中碳钢基本一致，其屈强比技术参数的表现水平介于0.70-0.80之间，基本上可以达到常规碳钢应用技术材料的二倍水平，与此同时，球墨铸钢材料的经济性造价成本水平明显低于普通钢材，因而往往能够获得更加广泛且充裕的实践性应用技术空间。

最近几年以来，随着球墨铸铁件在我国大陆地区应用范围的不断扩展，球墨铸铁件在其具体的生产、安装，以及应用过程中发生的断裂问题，逐步引起了广泛关注，而想要切实解决好球墨铸铁件在生产、安装，以及实际使用过程中的断裂现象，应当针对断裂件展开全面系统的金相分析，进而发现断裂件在生产加工技术处理过程中存在的技术缺陷，并对其展开针对性处置，有鉴于此，本文将会围绕球墨铸铁件金相组织分析与控制展开简要阐释。

1 影响球墨铸铁件技术性能的组织结构因素1.1 石墨形状影响因素所谓球墨铸铁，按照其名称表述的基本含义角度展开分析，其最为显著的技术表现特点，就在于其中实际应用的石墨物质的几何图形表现状态具备较为充分的球状特征。

从具体面对的材料技术性能表现状态角度展开分析，石墨物质的圆整技术表现状态越好，颗粒分布细小表现状态越充分，颗粒分布技术表现状态越均匀，则其在具体的技术应用实践过程中，对金属性基体技术结构所引致的割裂技术作用或者是应力集中技术作用就越微小，从而能够切实确保球墨铸铁件的技术性能处于稳定良好表现状态。

qt450-10材料金相组织标准
QT450-10是一种高强度铸铁材料，其金相组织主要由石墨、铁素体、珠光体和球墨组成。

以下是QT450-10材料的金相组织标准：
1. 石墨：石墨应为片状或团絮状，石墨片尺寸应符合GB/T 9441-1988《钢铁石墨
显微组织分类》中的规定。

2. 铁素体：铁素体基体应为均匀分布，铁素体晶粒尺寸不应大于5级（按照
GB/T 1499.1-2017《钢筋铁素体晶粒度测定方法》测定）。

3. 珠光体：珠光体球化等级应达到2级以上（按照GB/T 9441-1988《钢铁石墨显
微组织分类》中的规定）。

4. 球墨：球墨铸铁中的球墨应均匀分布，球墨直径不应小于6.5mm，球墨数量不应少
于6个/mm²（按照GB/T 1348-2009《球墨铸铁件》中的规定）。

5. 磷共晶：磷共晶应尽量减少，其面积分数不应大于2%（按照GB/T 1348-2009《球墨铸铁件》中的规定）。

6. 夹杂物：铸铁中的夹杂物应符合GB/T 1499.2-2017《钢筋夹杂物含量测定方法》中的规定。

需要注意的是，金相组织标准可能会因生产工艺、应用领域等因素而有所不同，具体的金相组织标准应参照相关合同、技术协议或客户要求。

球墨铸铁末尾金相样标准
球墨铸铁末尾金相样标准是指对球墨铸铁的金相组织进行检测和评估的标准方法。

球墨铸铁是一种具有高强度、良好塑性和耐磨性能的铸铁材料，广泛应用于汽车制造、工程机械和管道等行业。

金相样标准是对球墨铸铁材料的金相组织进行分析的一项重要测试。

金相样是
通过对球墨铸铁材料进行制备和处理，然后进行金相显微镜观察和分析得出的一个样品。

金相样的制备通常包括打磨、腐蚀、酸洗等步骤，以确保观察到的金相组织准确无误。

球墨铸铁的金相组织评估主要包括铸态组织和热处理组织两个方面。

铸态组织
是指铸铁材料在铸造过程中形成的金属组织，一般分为铁素体和珠光体两种结构。

观察铸态组织可以了解铸铁的凝固过程、冷却速率等信息，以确定其力学性能和微观结构。

热处理组织是指球墨铸铁经过不同的热处理工艺后形成的金属组织。

热处理包
括退火、正火和淬火等工艺，目的是改善球墨铸铁的力学性能和耐磨性。

通过观察热处理后的金相组织，可以评估热处理工艺对球墨铸铁材料微观组织和性能的影响。

球墨铸铁末尾金相样标准在球墨铸铁制造和应用中具有重要意义。

通过金相样
的制备和观察，可以了解球墨铸铁的组织结构和性能，为产品质量控制和工艺改进提供依据。

金相样标准的制定和实施有助于加强球墨铸铁材料的质量管控，提高产品的稳定性和持久性。

球墨铸铁金相组织缺陷原因及防止方法概述摘要：比较了球墨铸铁与灰铸铁、碳钢的优缺点，介绍了显微缩松，夹渣，石墨漂浮, 开花石墨球化，球化衰退，如球墨铸铁显微组织缺陷的特点，分析了化学成分、浇注温度、铸造工艺设计、砂型的紧性，组织基因的大小等因素,铸件壁厚对这些缺陷的形成有影响，并提出了相应的预防措施。

最后，指岀球墨铸铁的显微结构决定了铸件的属性，可以采取根据各种金相组织缺陷形成的原因从而采用相应的措施，以提高铸件的质量，提高企业的市场竞争力和经济效益。

关键词：球墨铸铁；金相组织；缺陷；防止措施［前言与灰铸铁不同的是，石墨铸铁中的石墨是球形的，在基质上分解效率较低，使其不耐拉伸、可塑性和灵活性，一切都高于灰色铸铁；与碳钢相比，它的可塑性较低，疲劳与普通中等碳钢相比，儿乎是普通碳钢的两倍，山于其生产成本低于钢。

此外，在球墨铸铁生产中，除了铸造缺陷外，还会出现一些独特的组织缺陷，如明显的微孔和夹渣、石墨浮花、石墨球化不良和球化衰退、口口和反白口、片状石墨和破碎石墨、磷共晶等。

这些组织缺陷各有特点，且相互关联，严重影响铸件的性能。

2显微缩松2.1特征球墨铸铁中的缩松是铸件硬化时岀现的缺陷，而山于无铁液的补充从而出现了缺陷。

除了肉眼可见的松树宏观缩松外，除了出现在金属显微镜下外，还存在明显的边界；一般情况下，间隙呈金刚石角状（严格地说，微孔不属于金相缺陷范畴）。

收缩降低了铸件的力学性能，影响了加工铸件的表面质量。

2.1.1浇注温度铸件浇注温度高，有利于补缩；但浇注温度过高会增加液态收缩量，不利于消除缩孔、缩松。

2.1.2砂型紧实度砂岩厚度太低或不均匀，在金属或石墨膨胀的静态圧力下，这种类型的型壁可能会变形使型腔扩大，不能很好地利用石墨化膨胀进行自补缩，容易导致铸件产生缩松。

2.1.3铸造工艺设计浇注系统、冒口、冷却器设计不当，不能保证液态金属的连续凝固;此外，冒口的数量和尺寸，以及与铸件的正确连接，都会影响冒口的进给效果，使铸件收缩疏松。

球墨铸铁,金相报告
球墨铸铁是一种具有高强度、耐磨性和耐腐蚀性的合金材料，属于铸铁的一种。

它的特点是铸件后球化处理，使铸件表面得到球状的石墨组织，形成球墨铸铁。

球墨铸铁中的球状石墨颗粒能使铸件具有良好的弹性、抗震性和不易断裂等优点。

本次实验的球墨铸铁样品采用经过球化处理的球墨铸铁，研究样品的金相组织结构和宏观性能。

实验目的是为了分析球墨铸铁的特点及性能，并为其在工业生产中的应用提供参考。

实验过程中，采用金相显微镜对球墨铸铁样品进行了观察和分析。

经过观察，球墨铸铁的基体为铁素体，表面布满球状的石墨颗粒。

石墨颗粒分布均匀，大小不等，其中较大的石墨颗粒可能会影响材料的强度和韧性。

从金相显微镜照片中可以看到，球墨铸铁在球状石墨的作用下，具有较高的韧性和塑性，这是铸铁材料中其它种类所不具备的。

接下来，进行了宏观性能测试，测试了球墨铸铁的拉伸强度和硬度。

实验结果显示，球墨铸铁的拉伸强度为320MPa，硬度为180HBS。

球墨铸铁的高拉伸强度和硬度使其具有较高的耐磨性和耐腐蚀性，可用于各种机械零件等。

总的来说，球墨铸铁具有高强度、较高的韧性和塑性、耐磨性和耐腐蚀性等优点。

虽然球墨铸铁中石墨颗粒大小不一，但是由于其表面是球状的石墨组织，使得其具有相对较高的韧性和塑性。

因此，球墨铸铁在工业生产中具有广泛的应用前景，可用于制造机械零件、汽车零部件、水泵、风力发电机等。

球墨铸铁检测方法_球墨铸铁检测材质小编单位的部分球墨铸铁铸件总是在高温下出现断裂，而在同样的环境下其他同样的铸件（不同厂家制造）却没事，小编怀疑可能材质出现问题了，那么球墨铸铁检测方法是什么呢，球墨铸铁检测材质需要多大的样品呢，今天本文就球墨铸铁检测进行讨论，一起看下文吧。

【球墨铸铁材质检测】1、球墨铸铁件材质检验标准：球墨铸件材质验收标准应符合GB1348或EN1563：1997球墨铸铁的标准，以机械性能（抗拉强度、延伸率）、球化率和渗碳体含量为验收依据，硬度、其它金相组织及化学成份做为参考。

（1）球墨铸铁牌号及机械性能(单铸试块)见下表：（2）球墨铸铁常规金相组织：（3）球墨铸铁化学成份：2、灰铸铁件材质检验标准：灰铸件材质验收标准应符合GB9439或EN 1561:1997灰铸铁件的标准，以机械性能（抗拉强度）和硬度为验收依据，金相组织及化学成份做为参考。

（1）灰铸铁牌号及机械性能(单铸试块)见下表：（2）灰铸铁常规金相组织：【球墨铸铁材质检测】快速金相检验炉前处理完毕后，从铁水包中取铁水浇注直径25毫米试棒。

待试棒冷却凝固后淬入水中。

抛光后在显微镜下观察磨面（100X）。

如试样淬水冷却球径太小难以辨别，可放大到200倍观察磨面。

此项检验只用于炉前检验石墨球化情况，不用于评定整个铸件质量。

（2）三角试片检验试片在干坭芯铸型中浇出。

待表面呈暗红色淬入水中。

冷却后观察断口，测量白口宽度。

球化良好的试棒表面均有缩沉，断口细密，呈银白色，中心有缩松，白口清晰。

敲击发出金属声。

此试验可探查球化情况，基本中碳化物存在情况。

特别是用于检测孕育处理质量，效果明显。

图4—5显示处理前（左图）及锶处理后（右图和平片断面。

试片白口宽度没有统一规定，应按所浇注铸件厚度和现场积累的经验判断。

（3）光电直读光谱仪分析铸件化学成分当前炉前快速分析多采用光电直读光谱仪。

这种仪器智能化程度高，只要选择和调整好光道数量、分析元素含量范围、分析线和内标线，就可以同时准确快速测定多种元素含量，包括微量元素含量。

2021年 第2期 热加工98铸造C a s t i n g合成球墨铸铁金相组织缺陷产生原因及解决办法曹琨1，2，胡克潮2，赵子文1，2，苏义祥31.兰州兰石能源装备工程研究院有限公司 甘肃兰州 7303142.甘肃省高端铸锻件工程技术研究中心 甘肃兰州 7303143.兰州理工大学材料科学与工程学院 甘肃兰州 730050摘要：采用光学显微镜、扫描电镜分析了合成球墨铸铁生产过程中常见金相组织缺陷，包括石墨漂浮、球化不良、球化失败、碳化物超标、缩松和缩孔等问题，并提出工艺控制要点及解决措施，为生产同类铸件提供了可借鉴经验。

关键词：合成铸铁；金相组织；球墨铸铁；工艺控制1 序言球墨铸铁件具备中高强度和韧性、优异的耐磨性和减振性以及良好的铸造工艺性能等特点，是目前最具发展潜力的“以铁代钢”的铸造材料[1，2]。

目前，许多铸造企业开始采用废钢增碳技术（即合成铸铁）替代铸造生铁生产球墨铸铁件的方法来降低成本。

用该方法熔炼的球墨铸铁力学性能十分优异，铸态下力学性能可达到QT700-2级别材料要求，无需进行正火处理（只进行去应力退火），能够减少一火次能源消耗，符合国家倡导的绿色可持续发展理念[3]。

与传统生铁熔炼方式不同，合成球墨铸铁熔炼过程中原铁液化学成分发生改变，生产过程中如果控制不当容易出现较多铸造缺陷。

目前，应用合成球墨铸铁技术的报道较多[4-12]，但是对于合成球墨铸铁在生产过程中的自身特性、容易出现的质量问题及关键控制要点的报道甚少。

本研究主要从金相组织角度出发，针对生产过程中常见的金相组织缺陷进行分析并提出解决方案。

2 石墨漂浮合成球墨铸铁的核心是将废钢中的碳含量（w C 为0.2%左右）增至工艺要求范围（w C 为3.6%~3.9%），如果碳含量超标（w C ≥4.0%），则会出现石墨漂浮现象，如图1所示。

从图中可以看出石墨呈开花状、爆裂状，这种组织降低了球墨铸铁力学性能和表面质量。

腐蚀态金相照片显示，石墨周围铁素体组织呈破碎状，使珠光体含量达到95%，抗拉强度453~532M P a ，屈服强度431~477M P a ，伸长率1.5%~3%，硬度208~214HBW ，表明开花、爆裂状石墨对基体组织产生明显割裂作用，降低了产品力学性能。
